Токарный станок с ЧПУ BLIN MACHINERY BL-HK80 Fanuc

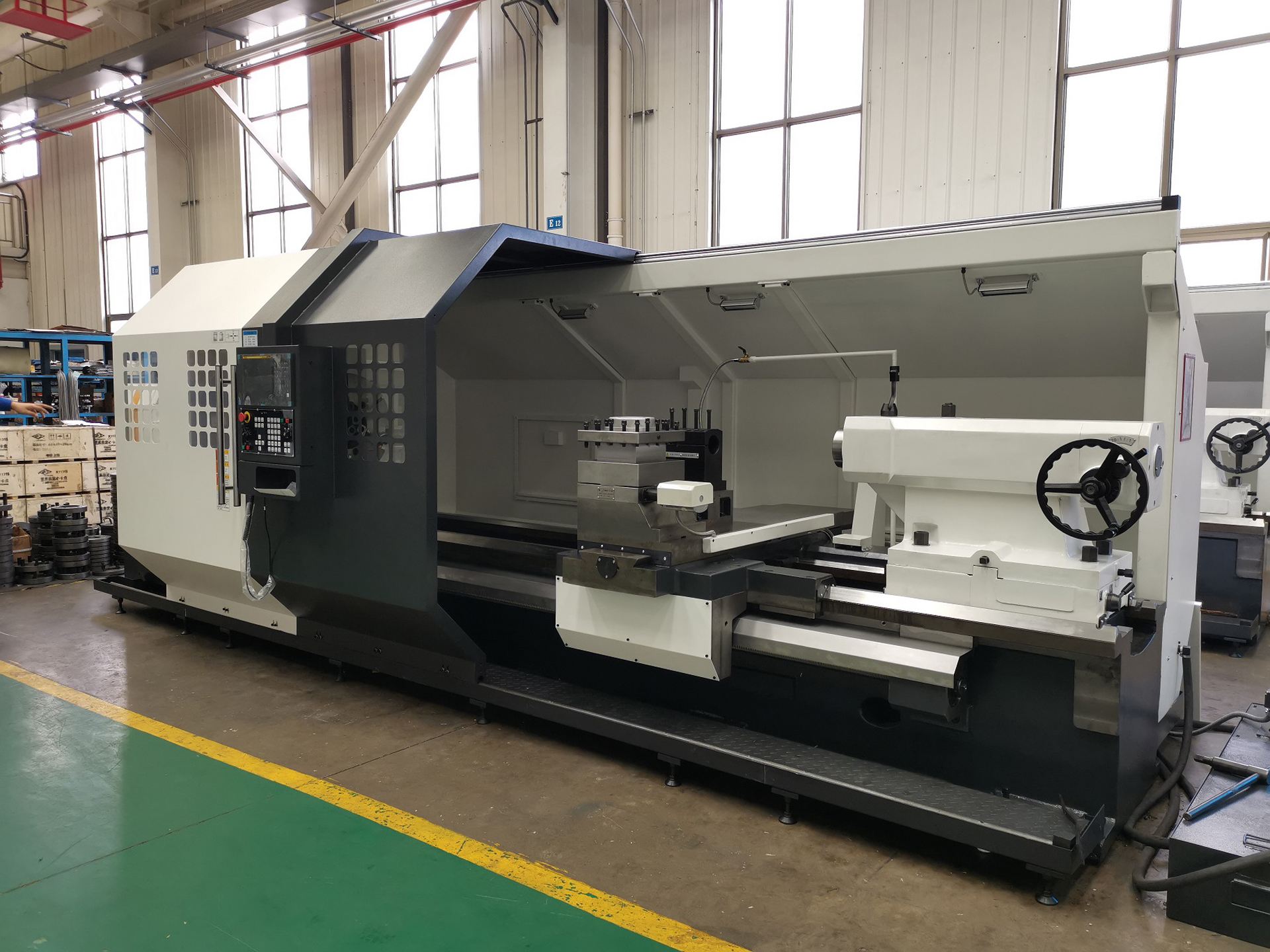

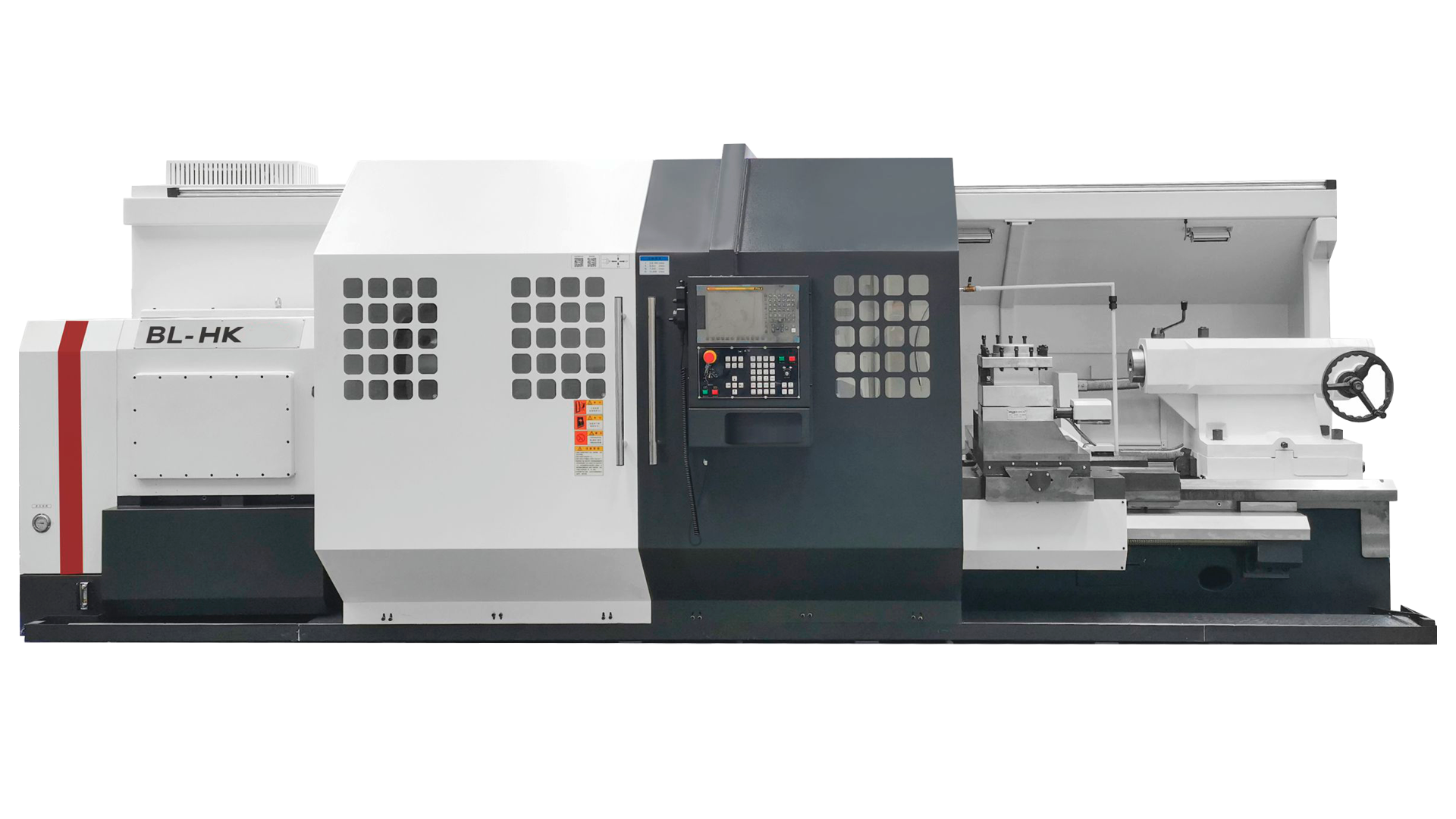

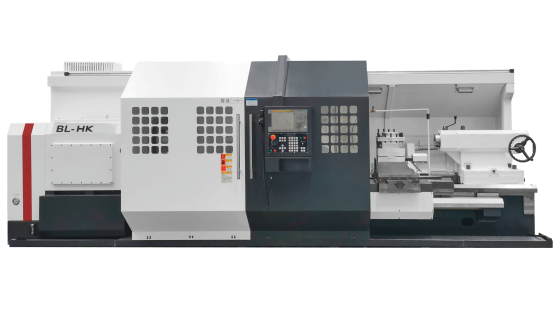

Токарный станок с ЧПУ Blin Machinery BL-HK80 Fanuc — это высокопроизводительный станок с плоской станиной из серии HK Precise Heavy-Duty, предназначенный для тяжёлой токарной обработки деталей диаметром до 800 мм. Оснащённый системой ЧПУ FANUC 0i TF, шпинделем с отверстием 105 мм и 3-кулачковым патроном Ø315 мм, BL HK 80 обеспечивает высокую точность и жёсткость. Широкие направляющие (650 мм), моноблочная станина из высокопрочного чугуна с композитной смолой и покрытие PTFE гарантируют устойчивость, долговечность и устранение ползучести при интенсивных режимах резания.

Назначение и области применения

• Точная токарная обработка деталей диаметром до 800 мм и весом до 4 тонн в тяжёлом машиностроении, энергетической и металлургической промышленности.
• Серийное производство деталей для горнодобывающей отрасли и ремонтных мастерских.
• Обработка заготовок длиной до 4 000 мм с высокими требованиями к качеству поверхности.
• Изготовление крупногабаритных компонентов, требующих высокой жёсткости и мощности.

Ключевые функциональные возможности

Преимущества использования

• Моноблочная станина из чугуна и направляющие 650 мм обеспечивают сверхвысокую жёсткость и виброустойчивость.
• Покрытие направляющих PTFE устраняет ползучесть, повышает износостойкость и точность.
• Шпиндель с 4-ступенчатой гидравлической коробкой передач и бесступенчатой регулировкой скорости.
• Высокая точность: округлость 0.004 мм, позиционирование 0.026/0.036 мм (1 000 мм).
• Гибкость обработки деталей длиной до 4 000 мм благодаря различным центровым расстояниям.

BL-HK80 Fanuc — это надёжный выбор для тяжёлой токарной обработки, обеспечивающий высокую жёсткость, точность и универсальность в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

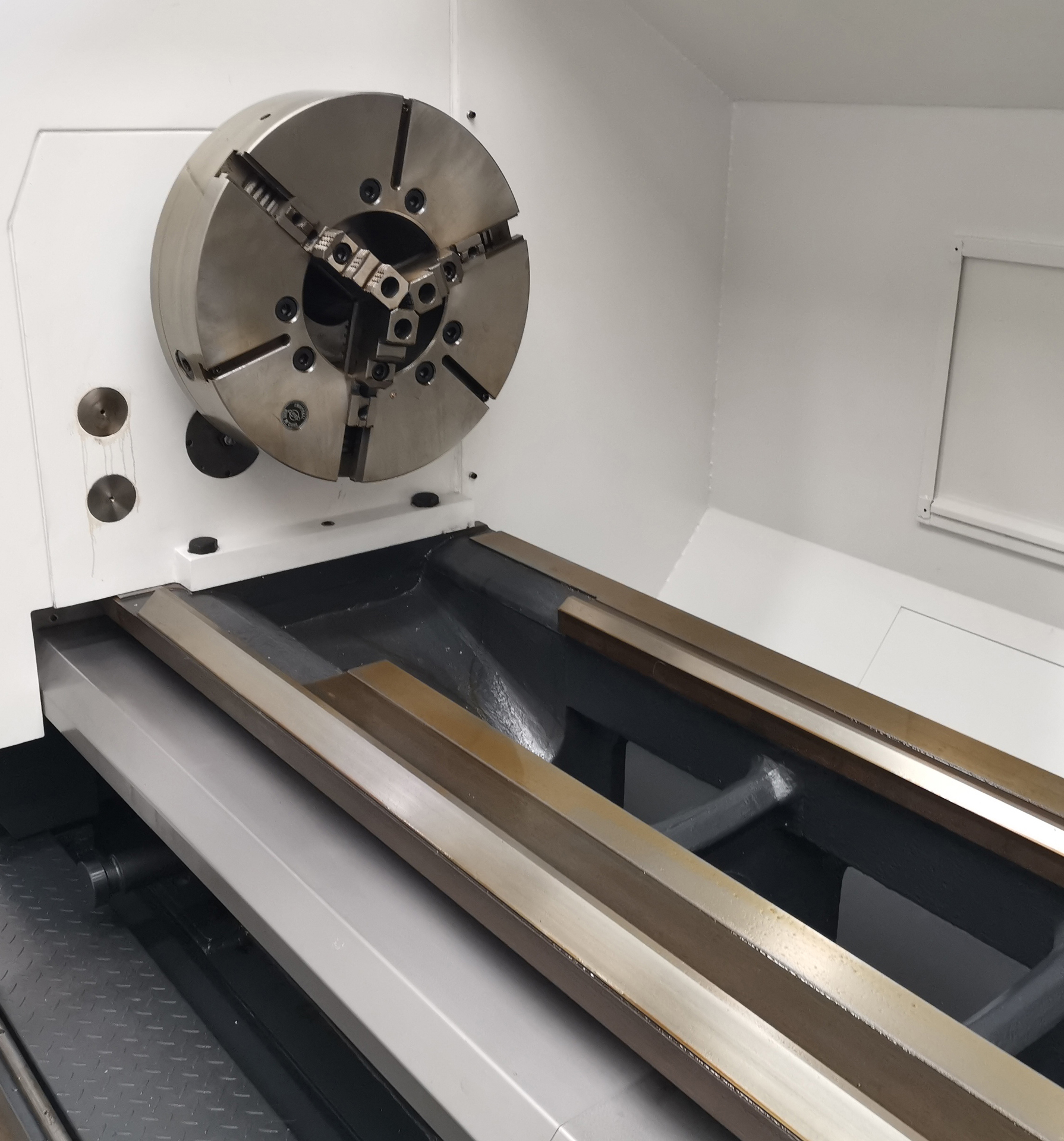

Конструкция станины

• Моноблочная станина из высокопрочного чугуна с композитной смолой, обработанная для вибропоглощения.
• Направляющие шириной 650 мм, закалённые ультразвуком и покрытые PTFE.
• Особенности:
  • Сверхвысокая жёсткость и устойчивость к вибрациям.
  • Покрытие PTFE устраняет ползучесть и повышает износостойкость.
  • Идеально подходит для тяжёлых режимов резания.

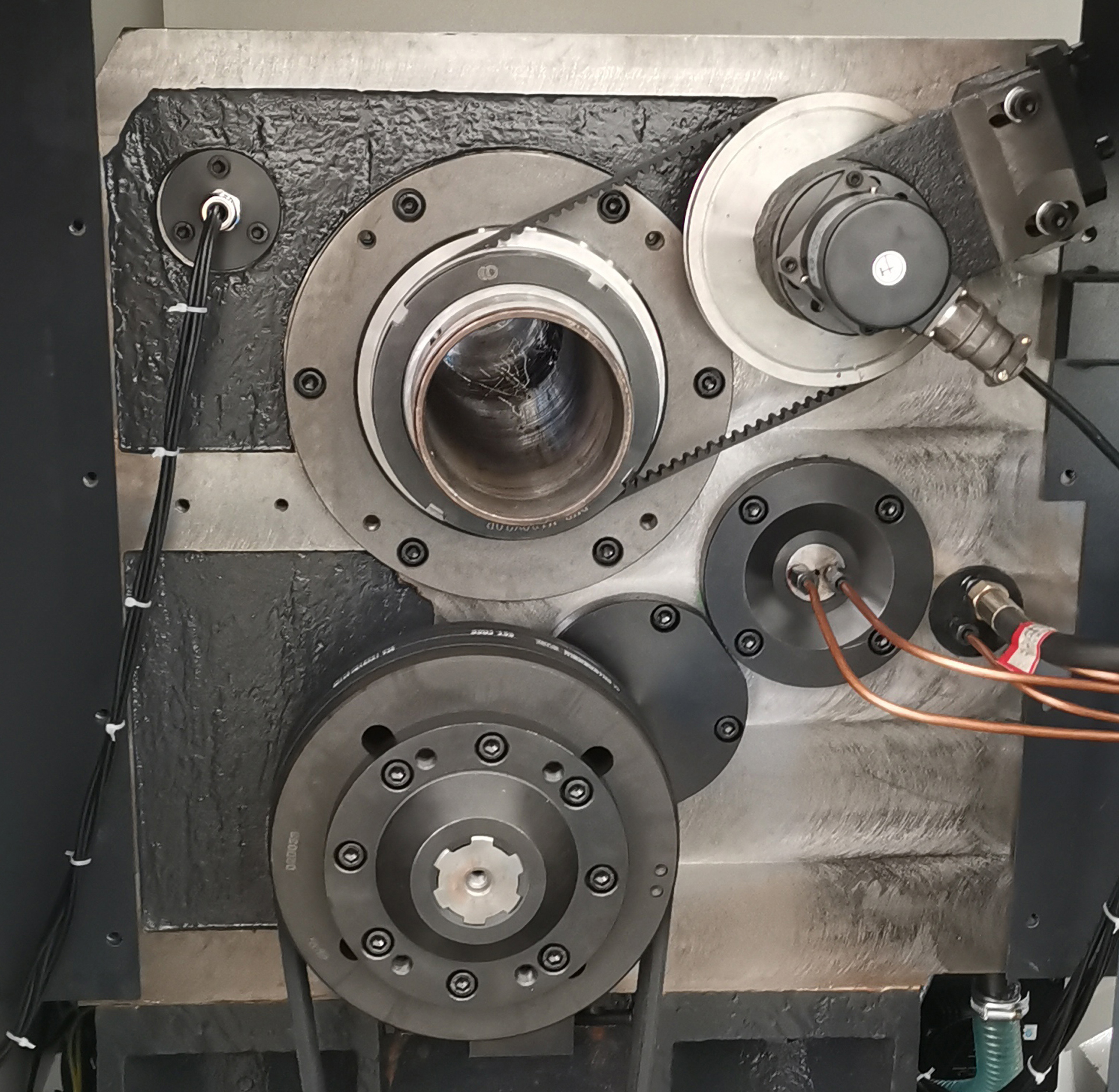

Основной шпиндель

• Шпиндель с отверстием 105 мм, 4-ступенчатая гидравлическая коробка передач, 20–1 000 об/мин (I: 20–204, II: 39–354, III: 71–642, IV: 124–1 000).
• Ручной 3-кулачковый патрон Ø315 мм, мощность 15 кВт (сервопривод).
• Высокоточные подшипники и смазка JAPAN-LUBE.

Перемещение по осям

• Широкие направляющие (650 мм) с покрытием PTFE для высокой точности.
• Высокоточные ШВП: Ø40/5 мм (X), Ø50/8 мм (Z, 1 000–1 500 мм), Ø63/8 мм (Z, 2 000–3 000 мм), Ø63/10 мм (Z, 4 000 мм).
• Скорость быстрых перемещений: 6 м/мин (X), 7 м/мин (Z).

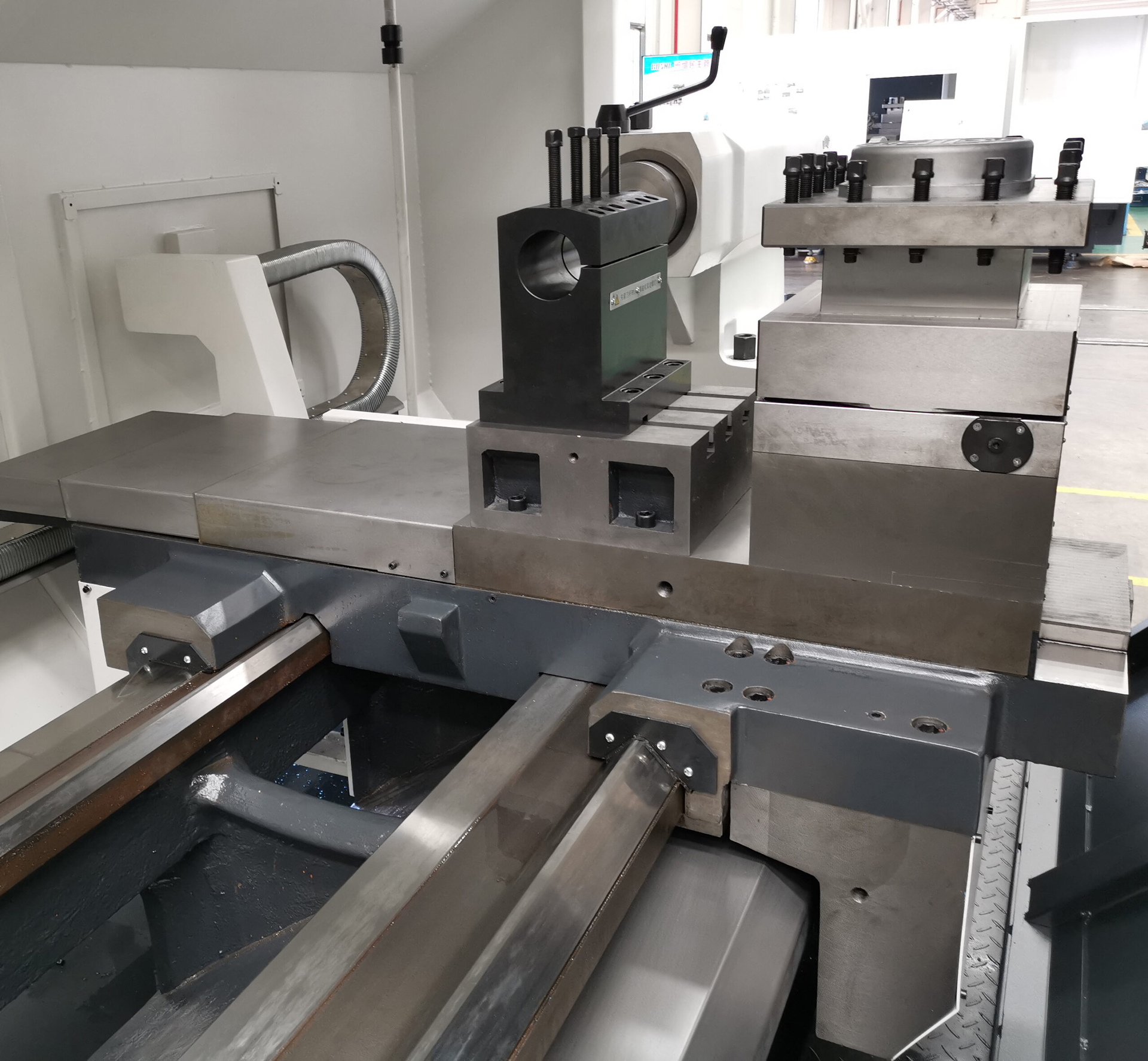

Инструментальная система

• Вертикальная 4-позиционная электрическая револьверная головка.
• Размер хвостовика: 32×32 мм.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

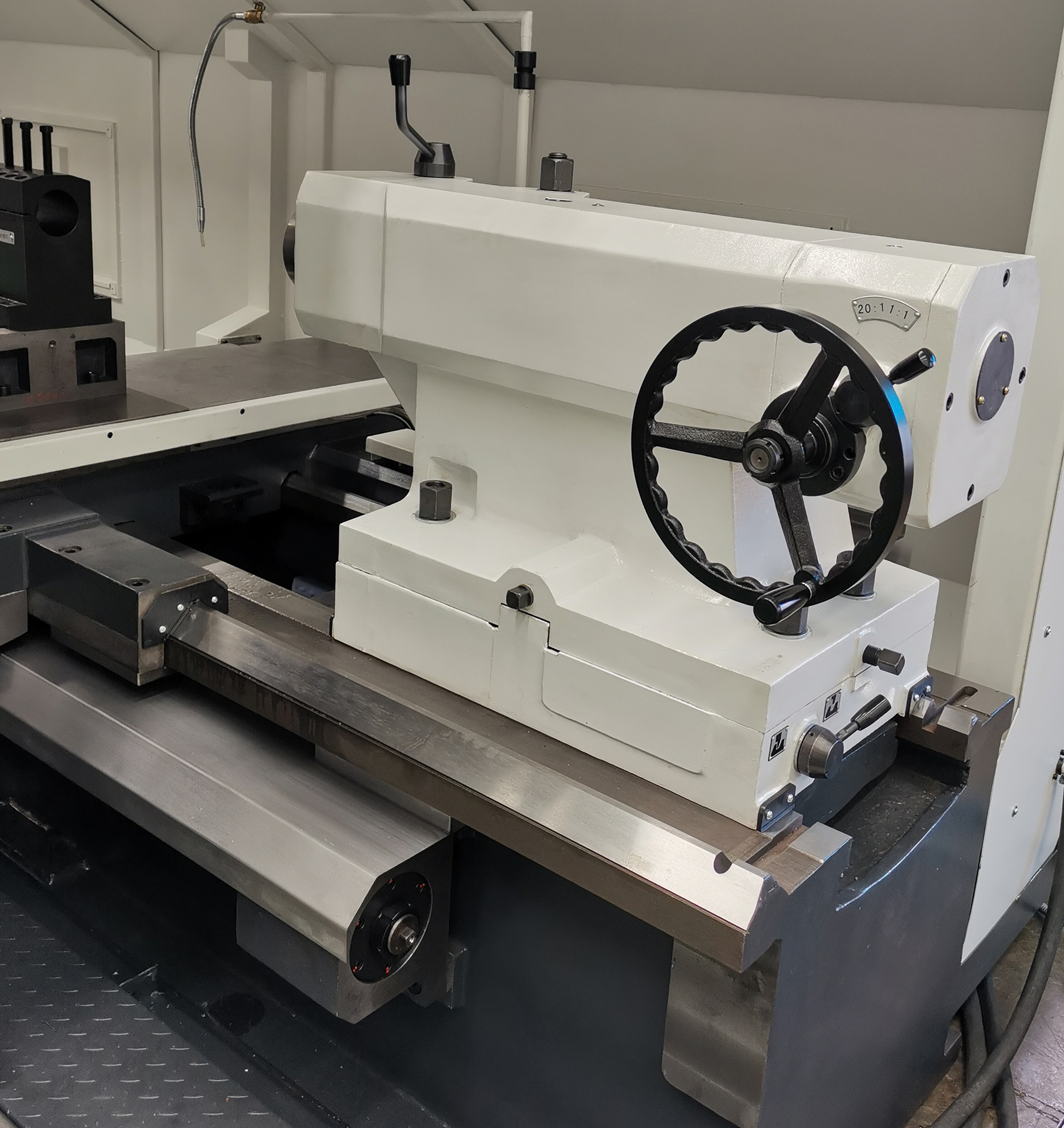

Задняя бабка

• Ручная задняя бабка с пинолью Ø100 мм (1 000–3 000 мм) или Ø140 мм (4 000 мм), ходом 250 мм (1 000–3 000 мм) или 200 мм (4 000 мм), конус MT5#/MT6#.
• Обеспечивает надёжную фиксацию длинных заготовок.

Главные преимущества токарного станка

1. Точность: Округлость 0.004 мм, позиционирование 0.026/0.036 мм (1 000 мм), повторяемость 0.007/0.011 мм.
2. Жёсткость: Моноблочная станина из чугуна и направляющие 650 мм для тяжёлого резания.
3. Надёжность: Высококачественные подшипники, ШВП и смазка JAPAN-LUBE.
4. Гибкость: Центровые расстояния 1 000–4 000 мм для обработки деталей разной длины.
5. Производительность: Мощный шпиндель 15 кВт с гидравлической коробкой передач.

Экономическая эффективность

Купить токарный станок BL-HK80 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и долговечные направляющие минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, ручной 3-кулачковый патрон Ø315 мм, 4-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузilibre
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥40 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥11 000 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (32×32 мм).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 808D/GSK980TDi, люнет, подвижный люнет (опции).

Комплектация

• Система ЧПУ FANUC 0i TF
• Ручной 3-кулачковый патрон Ø315 мм
• 4-позиционная вертикальная электрическая револьверная головка
• Ручная задняя бабка (конус MT5#/MT6#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D/GSK980TDi

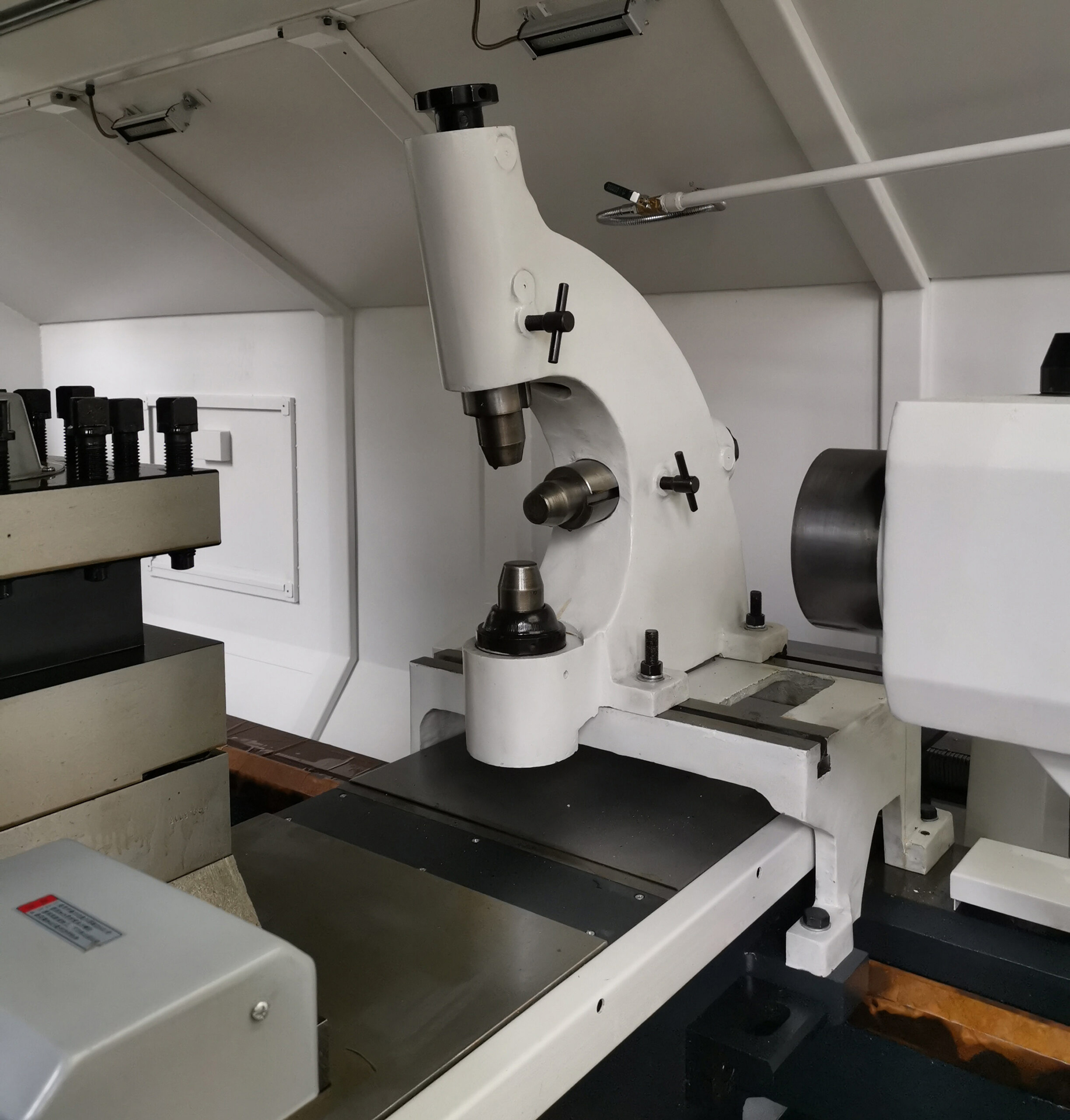

• Люнет
• Подвижный люнет
