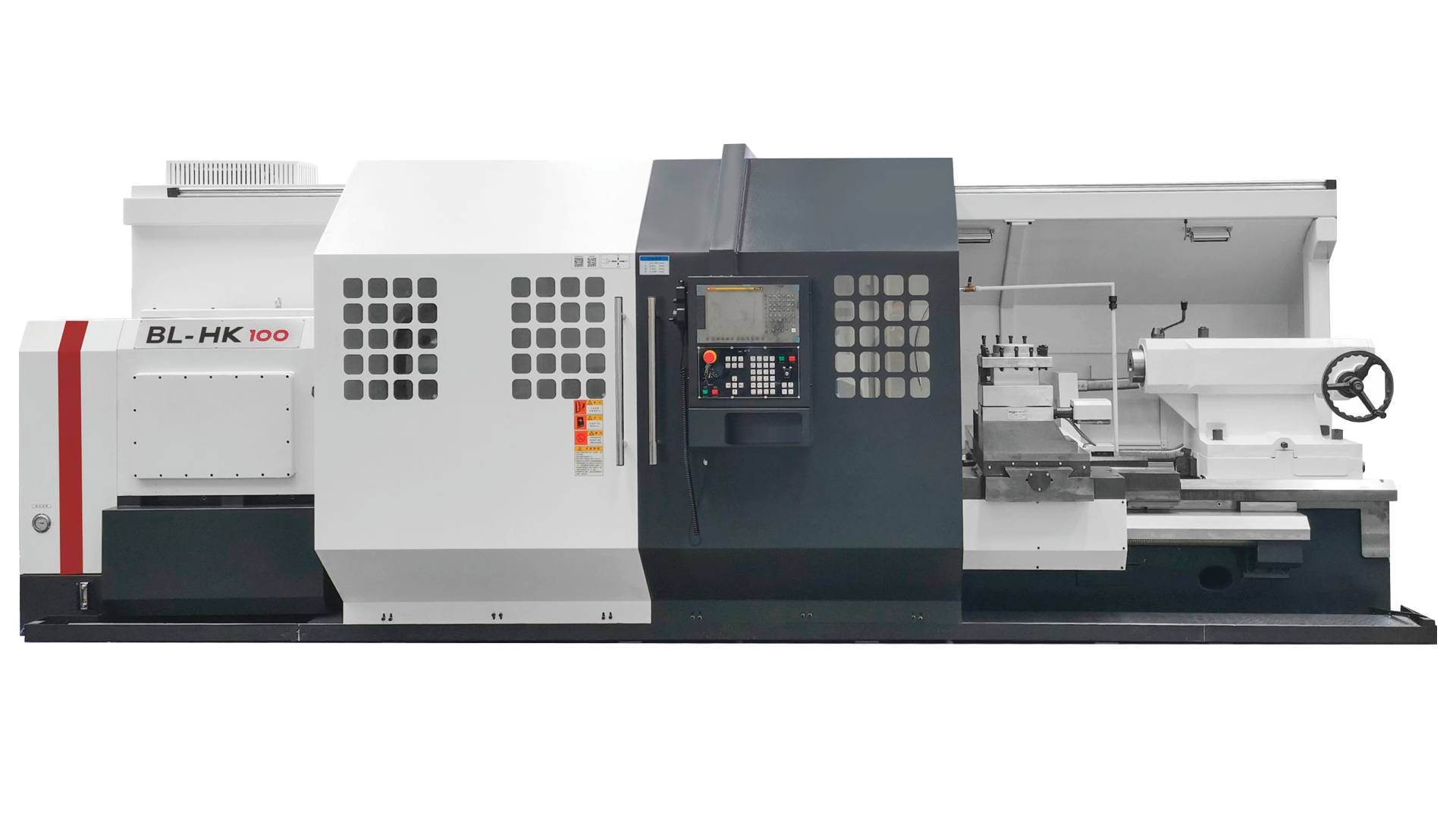

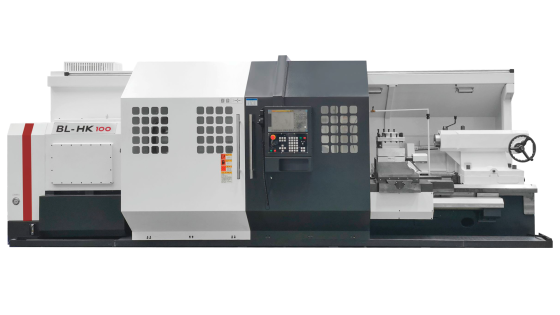

Токарный станок с ЧПУ BLIN MACHINERY BL-HK100 Fanuc

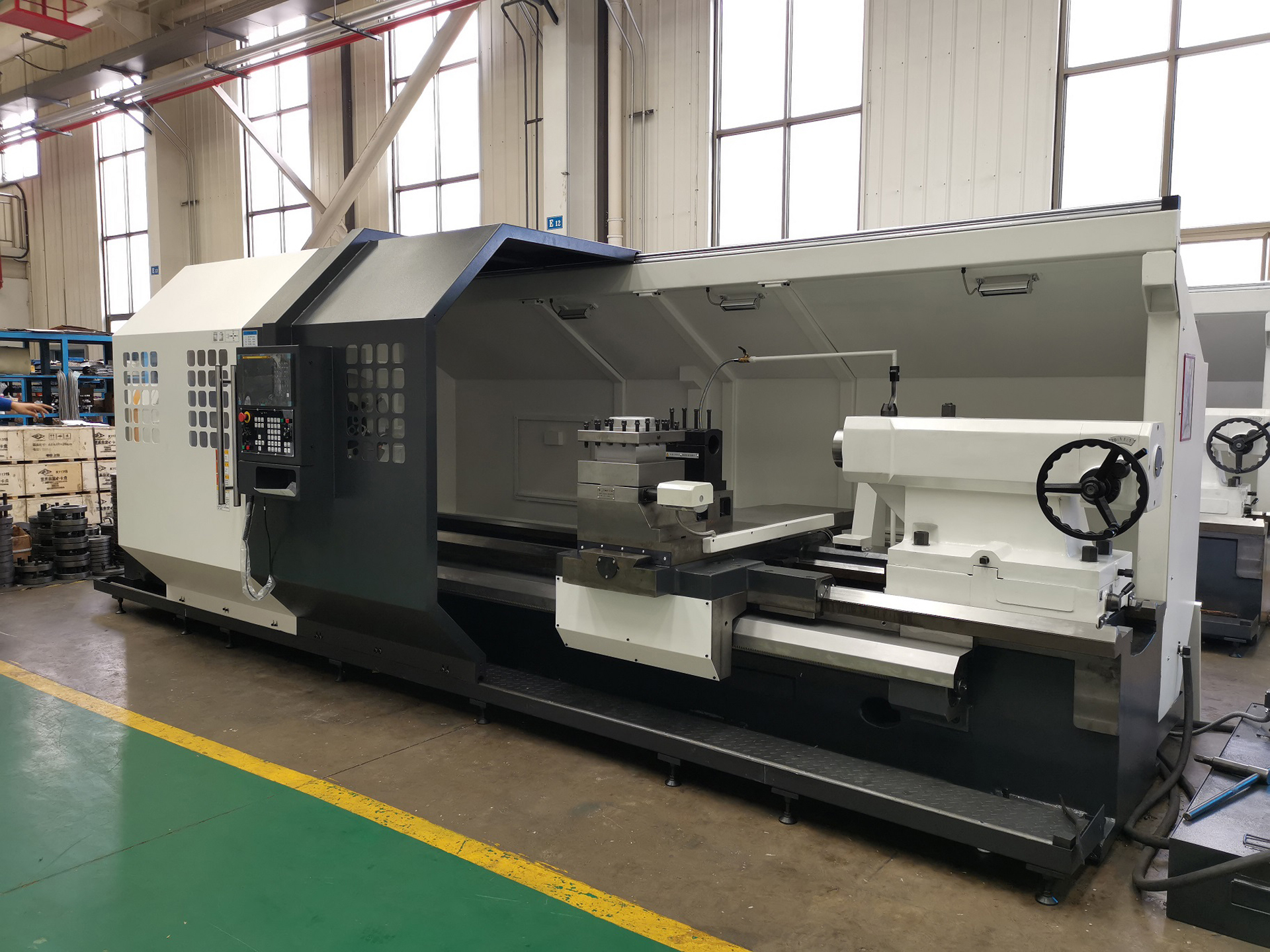

Токарный станок с ЧПУ Blin Machinery BL-HK100 Fanuc — это высокопроизводительный станок с плоской станиной из серии HK Precise Heavy-Duty, предназначенный для тяжёлой токарной обработки деталей диаметром до 1 040 мм. Оснащённый системой ЧПУ FANUC 0i TF, шпинделем с отверстием 130 мм и 3-кулачковым патроном Ø630 мм, BL HK 100 обеспечивает высокую точность и жёсткость. Усиленные направляющие шириной 755 мм, моноблочная станина из высокопрочного чугуна с композитной смолой и покрытие PTFE гарантируют устойчивость, долговечность и устранение ползучести при интенсивных режимах резания.

Назначение и области применения

• Точная токарная обработка деталей диаметром до 1 040 мм и весом до 5 тонн в тяжёлом машиностроении, металлургии и энергетической промышленности.
• Серийное производство крупногабаритных компонентов для горнодобывающей отрасли и ремонтных мастерских.
• Обработка заготовок длиной до 3 000 мм с высокими требованиями к качеству поверхности.
• Изготовление деталей, требующих максимальной жёсткости и мощности в промышленных условиях.

Ключевые функциональные возможности

Преимущества использования

• Усиленные направляющие (755 мм) и станина из чугуна обеспечивают максимальную жёсткость и виброустойчивость.
• Покрытие направляющих PTFE устраняет ползучесть, повышает износостойкость и точность.
• Мощный шпиндель 22 кВт с 4-ступенчатой гидравлической коробкой передач и бесступенчатой регулировкой скорости.
• Высокая точность: округлость 0.01 мм, позиционирование 0.040/0.050 мм (1 500 мм).
• Гибкость обработки деталей длиной до 3 000 мм благодаря центровым расстояниям 1 500 и 3 000 мм.

BL-HK 100 Fanuc — это надёжный выбор для тяжёлой токарной обработки, обеспечивающий высокую жёсткость, точность и универсальность в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Моноблочная станина из высокопрочного чугуна с композитной смолой, обработанная для вибропоглощения.
• Направляющие шириной 755 мм, закалённые ультразвуком и покрытые PTFE.
• Особенности:
  • Максимальная жёсткость и устойчивость к вибрациям.
  • Покрытие PTFE устраняет ползучесть и повышает износостойкость.
  • Идеально подходит для тяжёлых режимов резания.

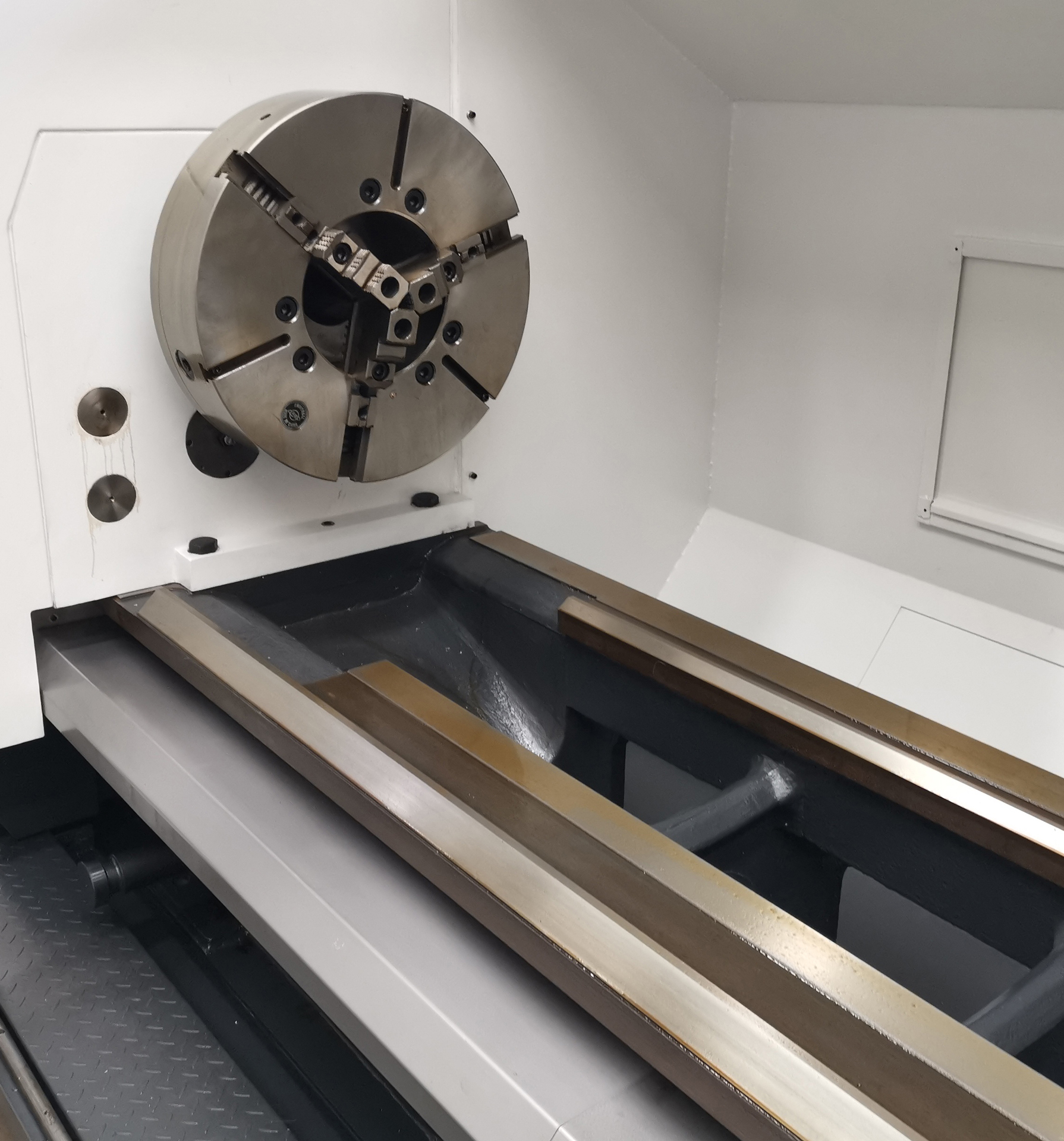

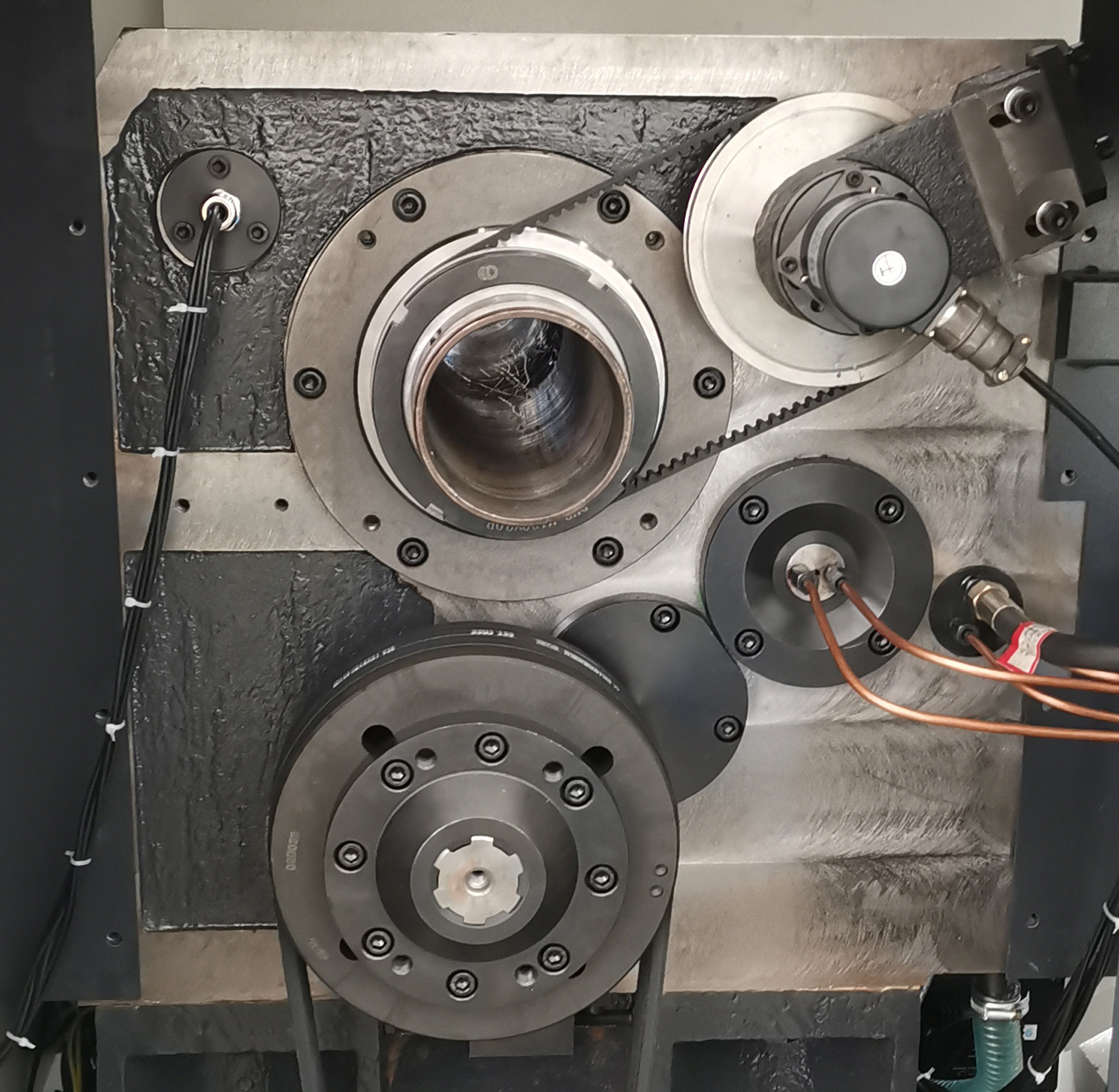

Основной шпиндель

• Шпиндель с отверстием 130 мм, 4-ступенчатая гидравлическая коробка передач, 3.5–500 об/мин (I: 3.5–160, II: 5–233, III: 7–345, IV: 11–500).
• Ручной 3-кулачковый патрон Ø630 мм, мощность 22 кВт (сервопривод).
• Высокоточные подшипники и смазка JAPAN-LUBE.

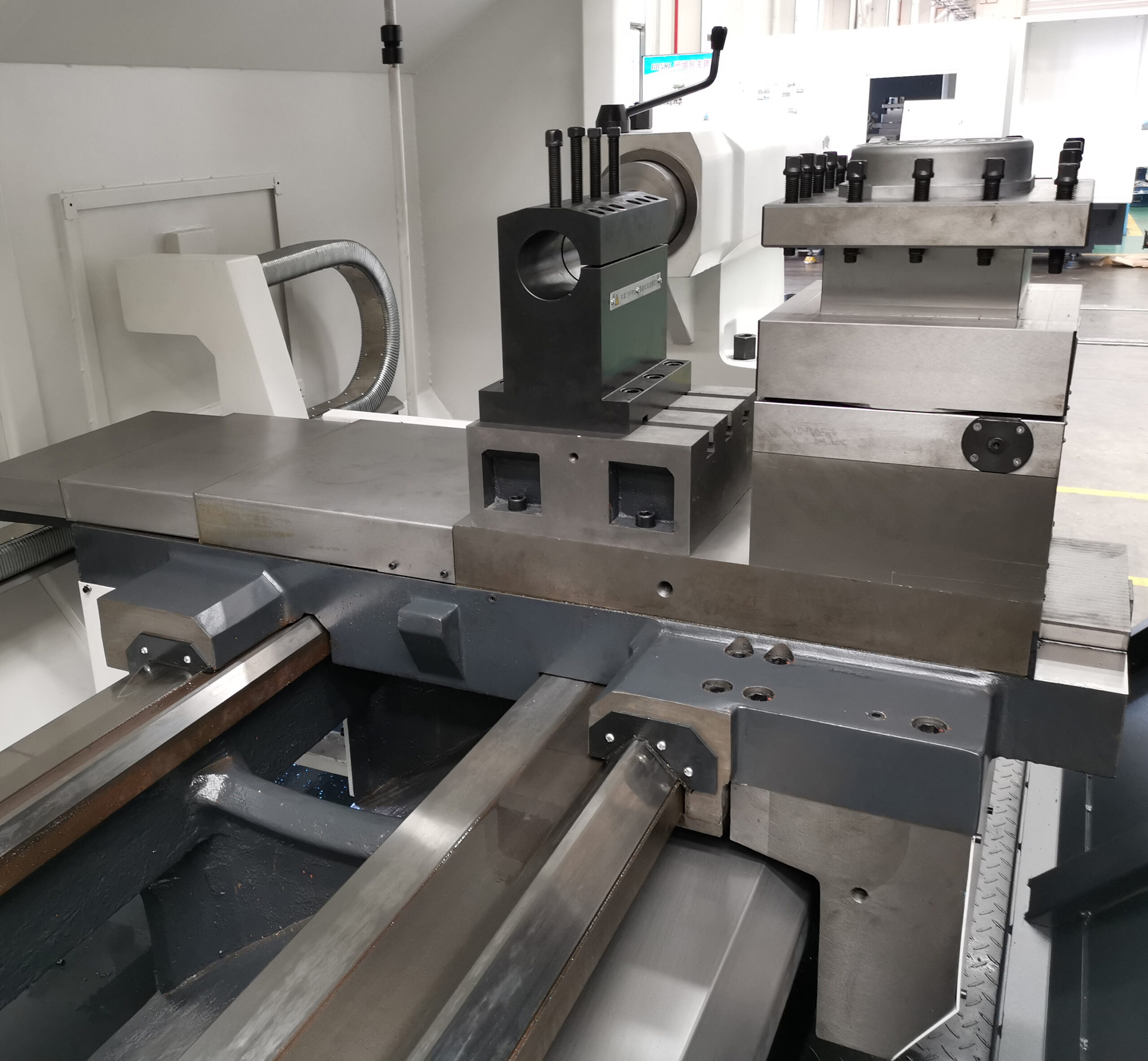

Перемещение по осям

• Широкие направляющие (755 мм) с покрытием PTFE для высокой точности.
• Высокоточные ШВП: Ø40/6 мм (X), Ø63/10 мм (Z).
• Скорость быстрых перемещений: 3 м/мин (X), 6 м/мин (Z).

Инструментальная система

• Вертикальная 4-позиционная электрическая револьверная головка.
• Размер хвостовика: 40×40 мм.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

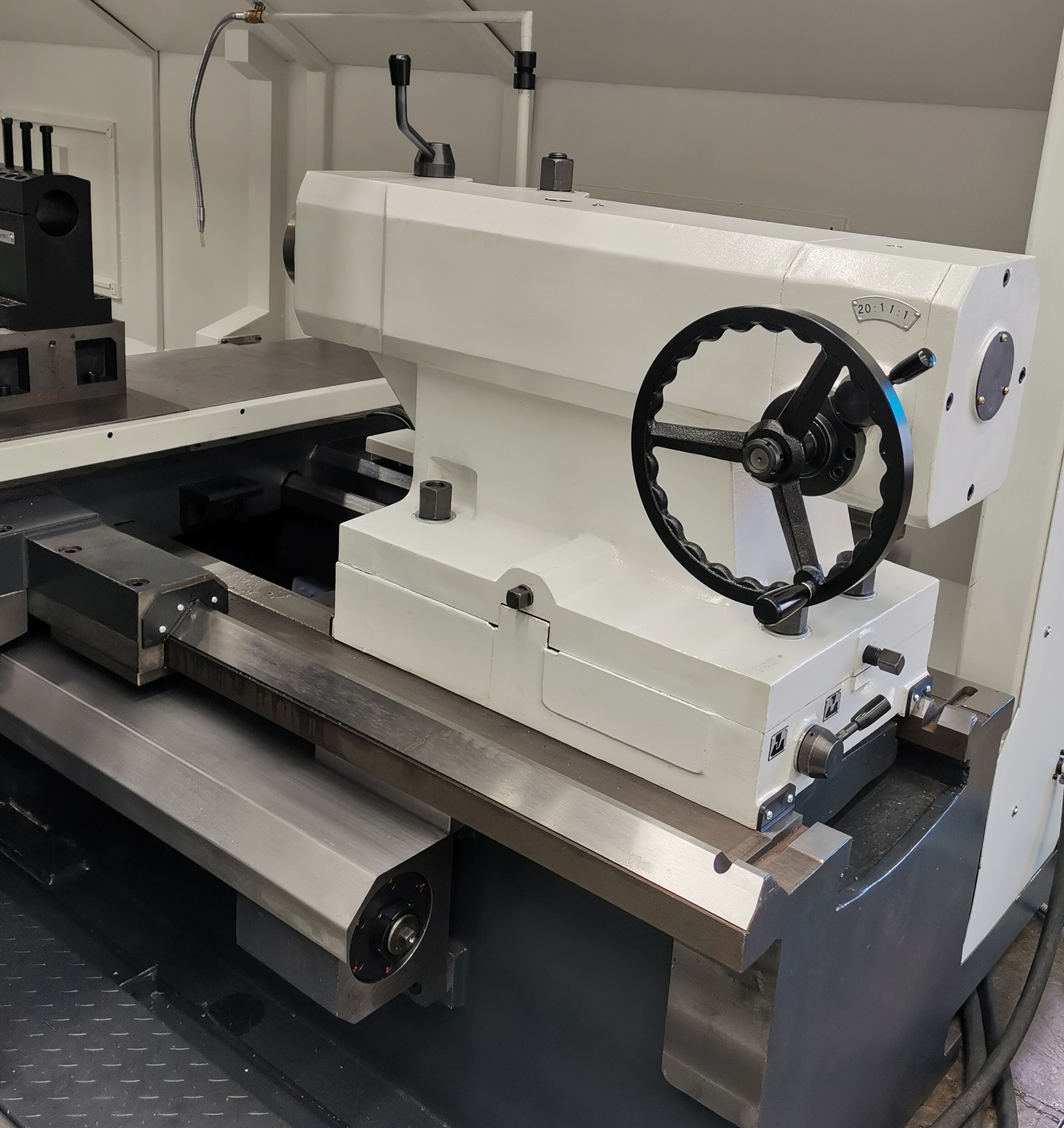

Задняя бабка

• Ручная задняя бабка с пинолью Ø160 мм, ходом 300 мм, конус MT6#.
• Обеспечивает надёжную фиксацию длинных заготовок.

Главные достоинства токарного станка BL HK 100

1. Точность: Округлость 0.01 мм, позиционирование 0.040/0.050 мм (1 500 мм), повторяемость 0.011/0.018 мм.
2. Жёсткость: Моноблочная станина из чугуна и направляющие 755 мм для тяжёлого резания.
3. Надёжность: Высококачественные подшипники, ШВП и смазка JAPAN-LUBE.
4. Гибкость: Центровые расстояния 1 500–3 000 мм для обработки деталей разной длины.
5. Производительность: Мощный шпиндель 22 кВт с гидравлической коробкой передач.

Экономическая эффективность

Купить токарный станок BL-HK100 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и долговечные направляющие минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, ручной 3-кулачковый патрон Ø630 мм, 4-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥12 500 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥40 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥12 500 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (40×40 мм).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 808D/GSK980TDi, люнет, подвижный люнет (опции).

Комплектация

• Система ЧПУ FANUC 0i TF
• Ручной 3-кулачковый патрон Ø630 мм
• 4-позиционная вертикальная электрическая револьверная головка
• Ручная задняя бабка (конус MT6#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D/GSK980TDi

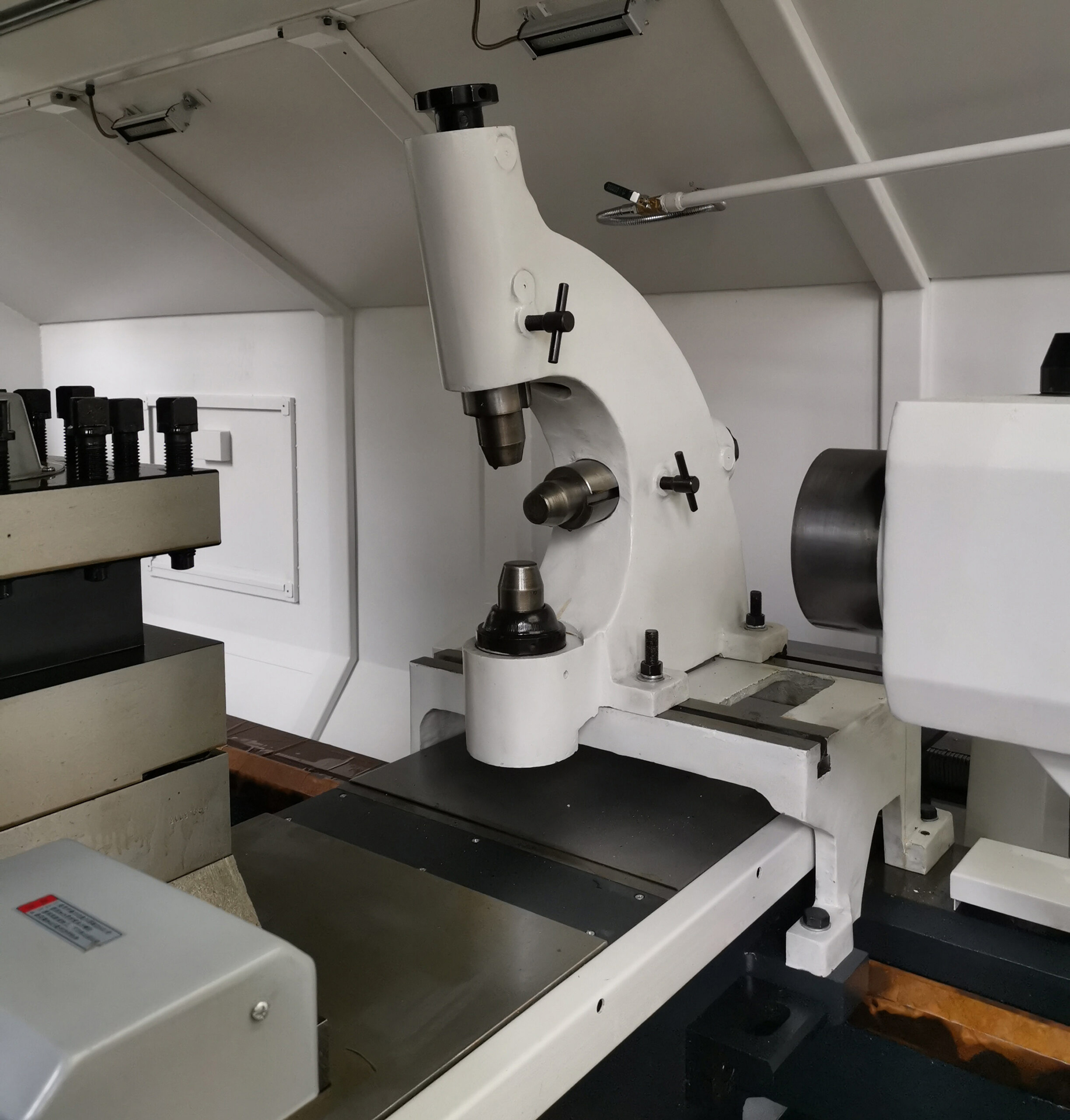

• Люнет
• Подвижный люнет
