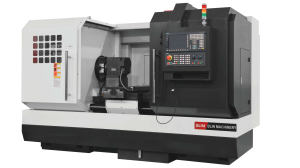

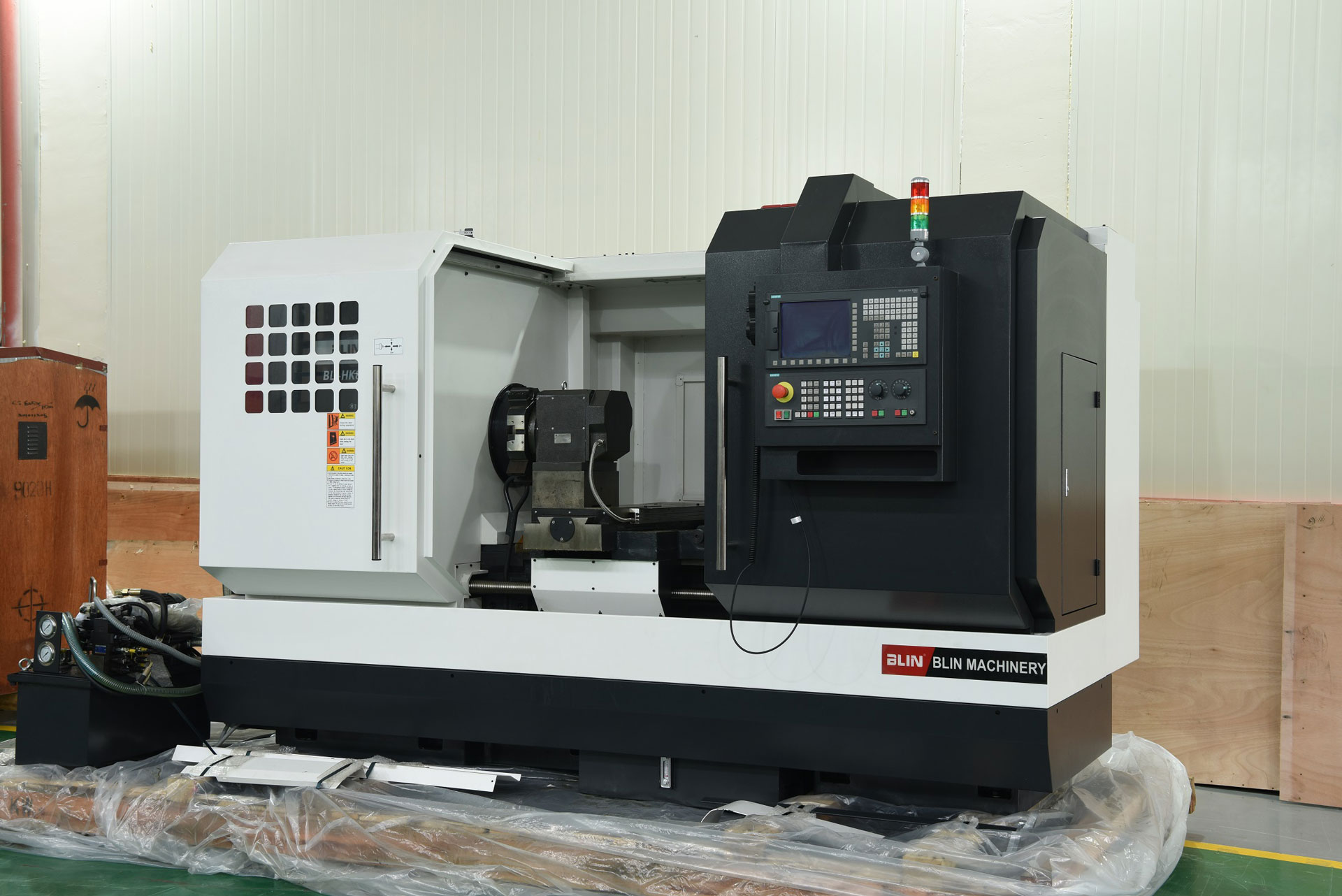

Токарный станок с ЧПУ BLIN MACHINERY BL-HK63B Fanuc

Токарный станок с ЧПУ BLIN MACHINERY BL-HK63B Fanuc — это высокопроизводительный станок с плоской станиной, предназначенный для точной токарной обработки деталей диаметром до 630 мм. Оснащённый системой ЧПУ FANUC 0i Mate, шпинделем с отверстием 105 мм и мощностью 11 кВт, BL HK 63 B обеспечивает высокую точность и стабильность. Направляющие шириной 560 мм, станина из высокопрочного чугуна и высокоточные ШВП гарантируют надёжность и долговечность при интенсивных режимах работы.

Назначение и области применения

• Точная токарная обработка деталей диаметром до 630 мм в машиностроении, автомобильной и энергетической промышленности.
• Серийное производство деталей для сельскохозяйственной техники и ремонтных мастерских.
• Обработка заготовок длиной до 3 000 мм с высокими требованиями к качеству поверхности.
• Изготовление деталей средней сложности, требующих стабильной точности.

Ключевые функциональные возможности

Преимущества использования

• Направляющие шириной 560 мм и станина из чугуна обеспечивают высокую жёсткость и устойчивость к вибрациям.
• Шпиндель с 3-ступенчатой коробкой передач и скоростью до 1 120 об/мин для универсальной обработки.
• Высокоточные ШВП (X: Ø40/5 мм, Z: Ø50/8 мм) для стабильной точности.
• Гибкость обработки деталей длиной до 3 000 мм благодаря центровым расстояниям 1 000–3 000 мм.
• Компактная и надёжная конструкция для серийного производства.

BL-HK63B Fanuc — это надёжный выбор для точной токарной обработки, обеспечивающий высокую жёсткость, точность и универсальность в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

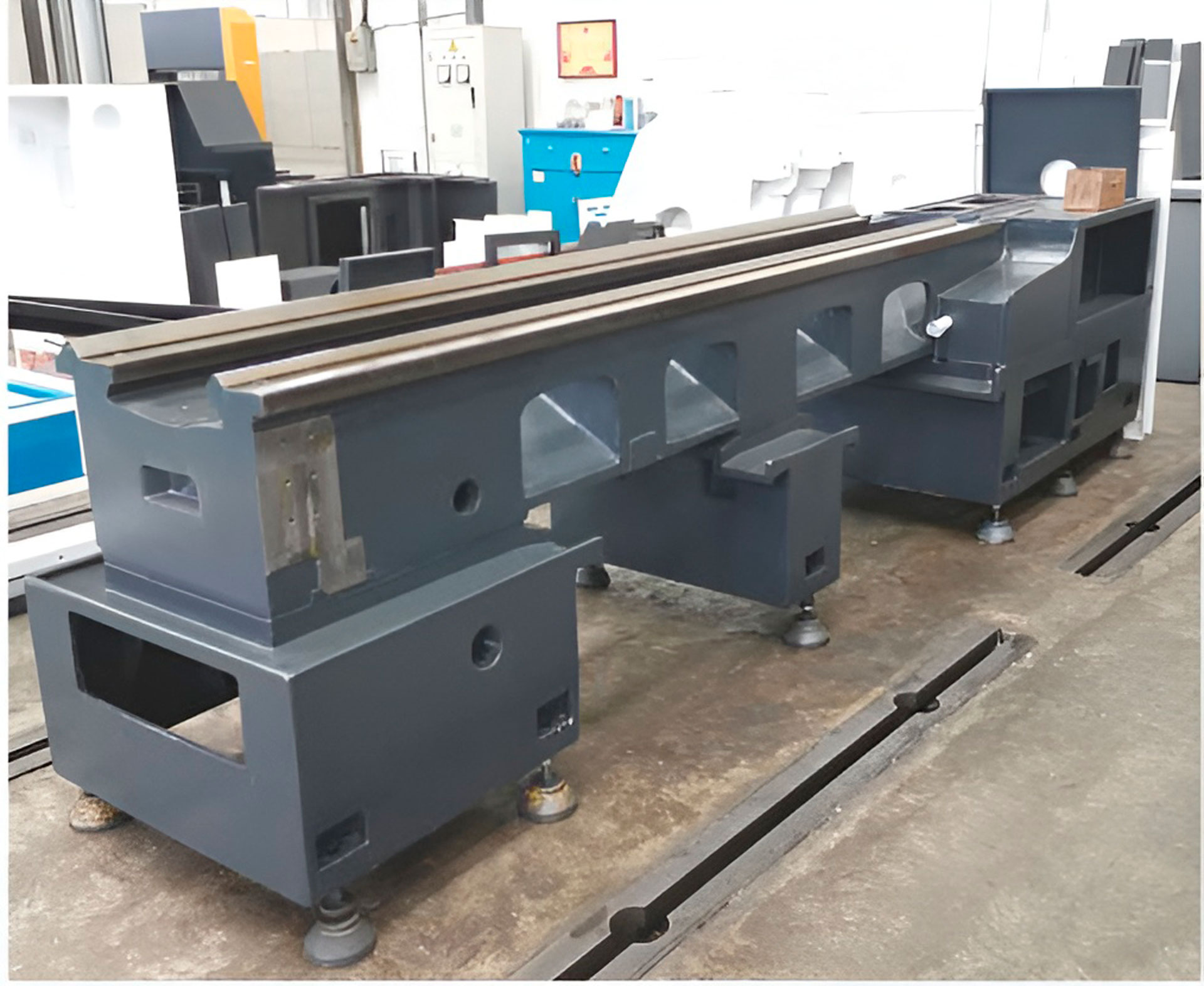

Конструкция станины

• Плоская станина из высокопрочного чугуна для высокой жёсткости и виброустойчивости.
• Направляющие шириной 560 мм, обеспечивающие стабильность и точность.
• Особенности:
  • Высокая устойчивость к нагрузкам.
  • Надёжная конструкция для интенсивного серийного производства.
  • Подходит для обработки деталей средней сложности.

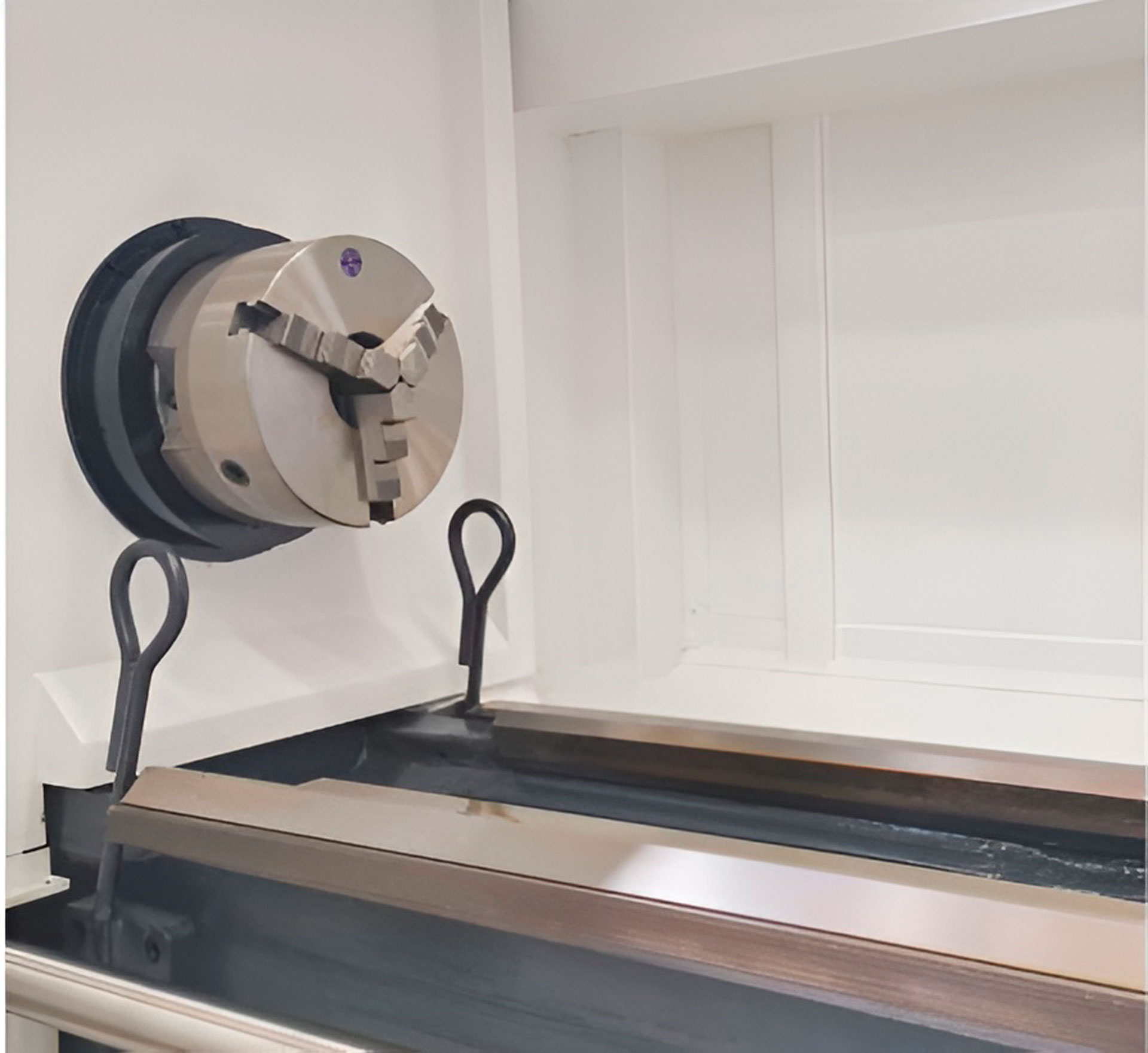

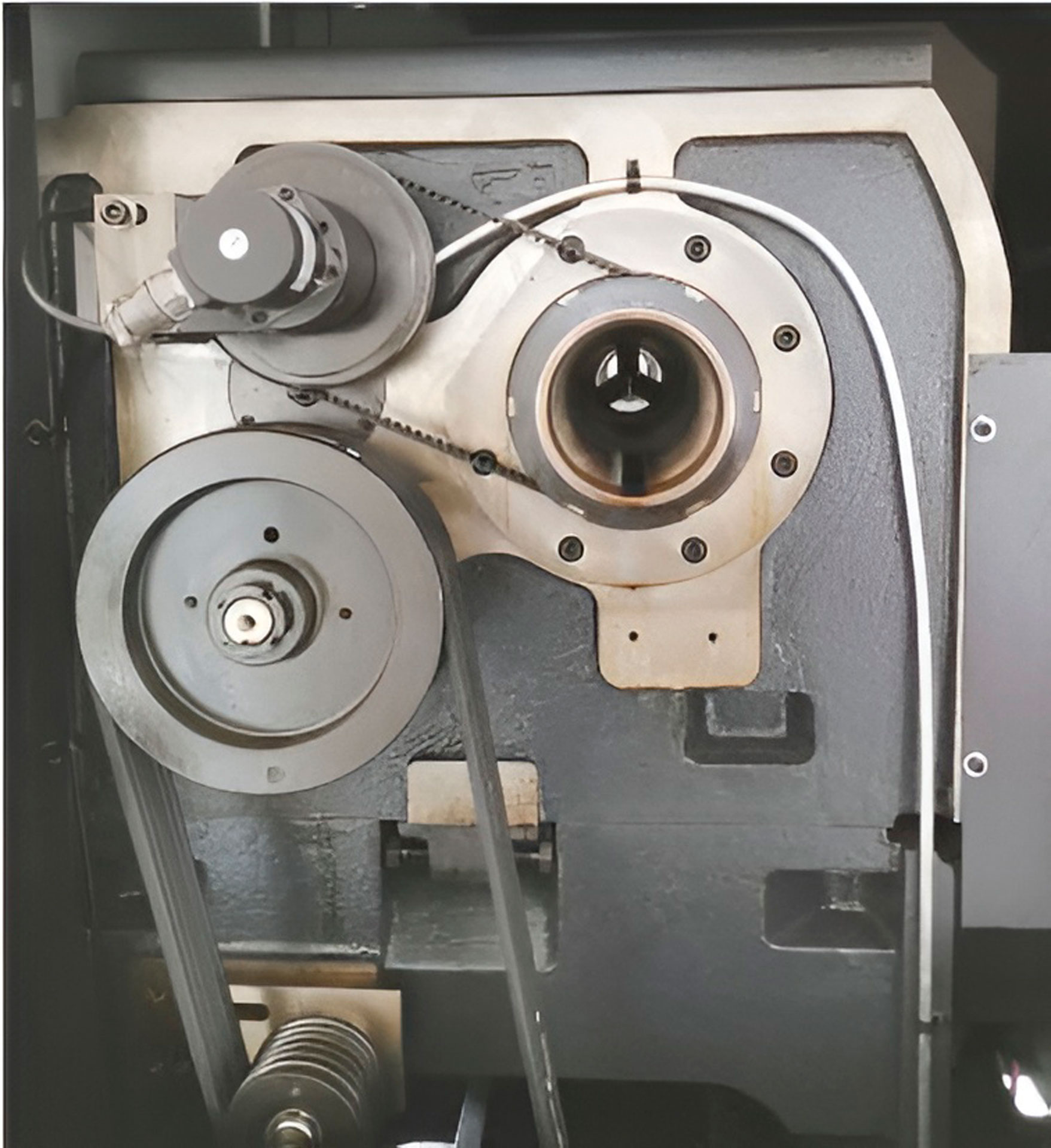

Основной шпиндель

• Шпиндель с отверстием 105 мм, 3-ступенчатая коробка передач, 20–1 120 об/мин.
• Мощность 11 кВт, тип носа шпинделя A1-11.
• Высокоточные подшипники для стабильной работы.

Перемещение по осям

• Направляющие шириной 560 мм для высокой точности.
• Высокоточные ШВП: Ø40/5 мм (X), Ø50/8 мм (Z).
• Скорость быстрых перемещений: 6 м/мин (X), 7 м/мин (Z).

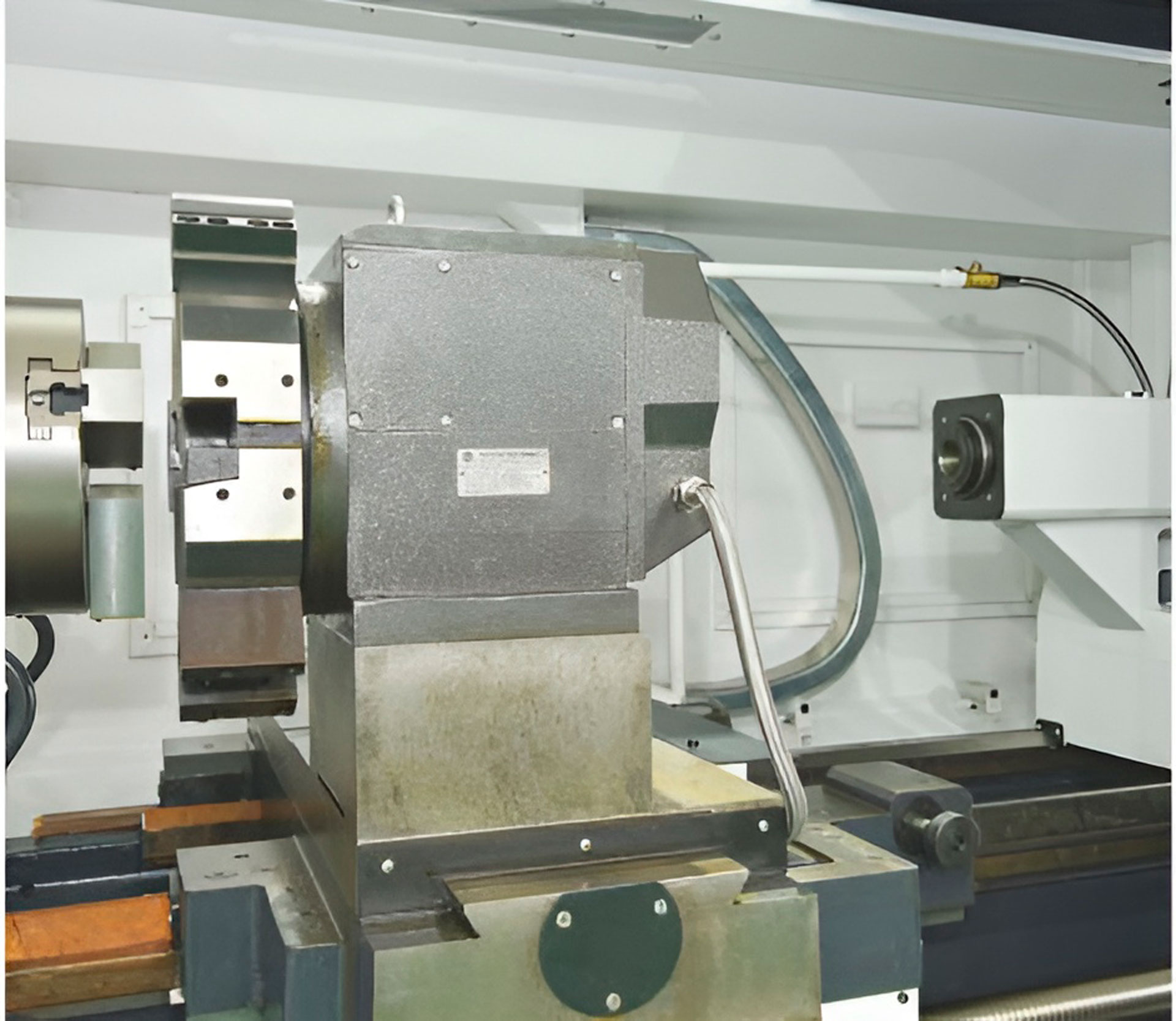

Инструментальная система

• Электрическая револьверная головка, 4 или 6 позиций.
• Размер хвостовика: 32×32 мм.

Система ЧПУ и управления

• FANUC 0i Mate с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точных токарных операций.

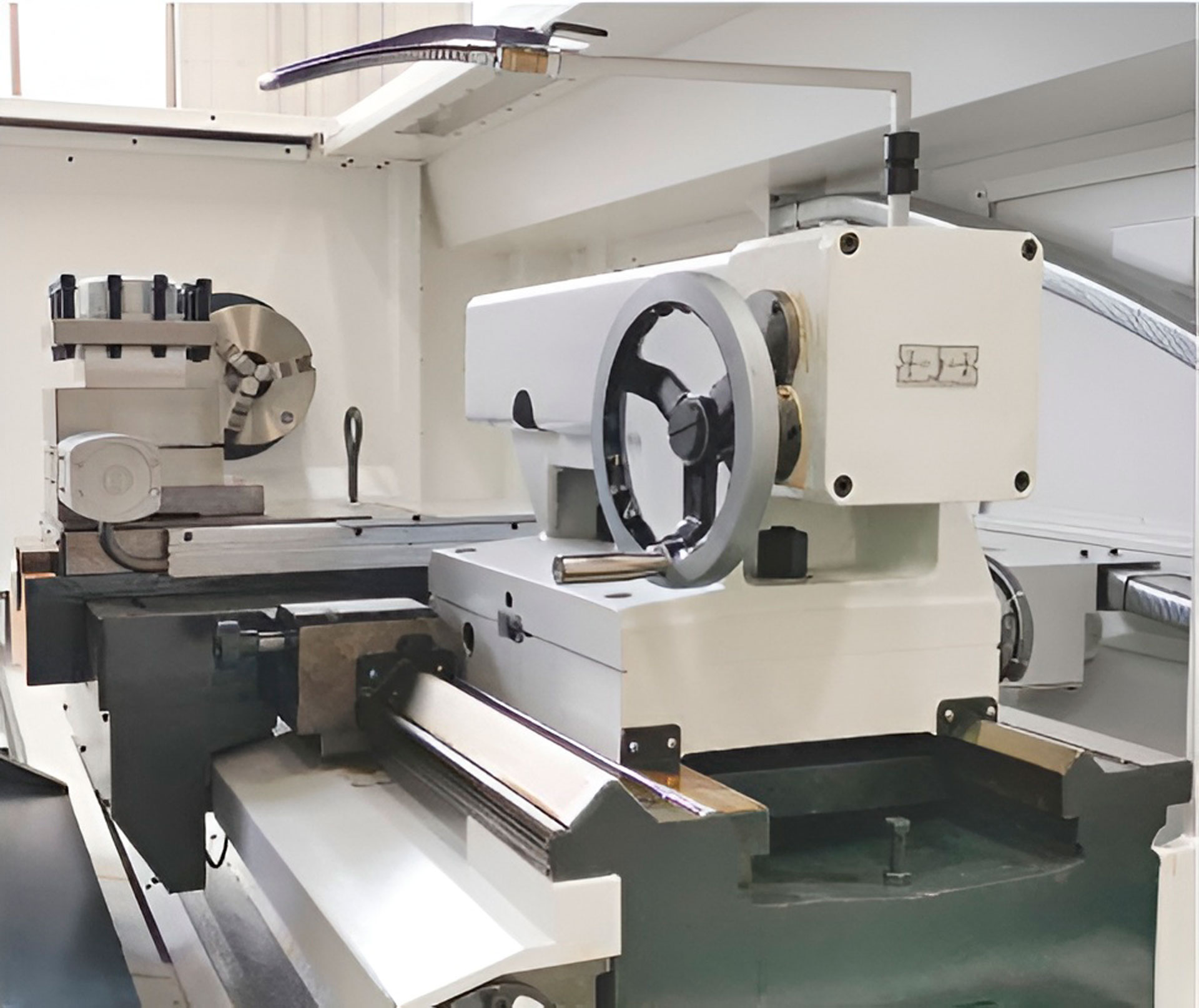

Задняя бабка

• Ручная задняя бабка с пинолью Ø100 мм, ходом 250 мм, конус Morse №5.
• Надёжная фиксация длинных заготовок.

Главные преимущества токарного станка

1. Точность: Высокая точность обработки благодаря ШВП и системе FANUC 0i Mate.
2. Жёсткость: Станина из чугуна и направляющие 560 мм для стабильной работы.
3. Надёжность: Высококачественные подшипники и приводы для долговечности.
4. Гибкость: Центровые расстояния 1 000–3 000 мм для обработки деталей разной длины.
5. Производительность: Мощный шпиндель 11 кВт для серийного производства.

Экономическая эффективность

Купить токарный станок BL-HK63B Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, 4/6-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥6 100 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥30 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥6 100 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (32×32 мм).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 808D/GSK980TDi, люнет, подвижный люнет, 6-позиционная револьверная головка, гидравлический патрон, гидравлическая задняя бабка (опции).

Комплектация

• Система ЧПУ FANUC 0i Mate
• 4/6-позиционная электрическая револьверная головка
• Ручная задняя бабка (конус Morse №5)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D/GSK980TDi
• Люнет
• Подвижный люнет
• 6-позиционная револьверная головка
• Гидравлический патрон
• Гидравлическая задняя бабка
