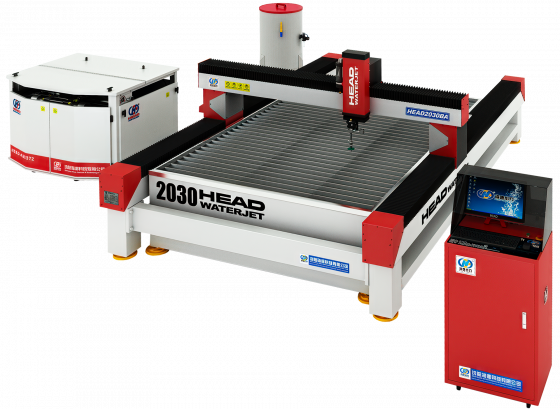

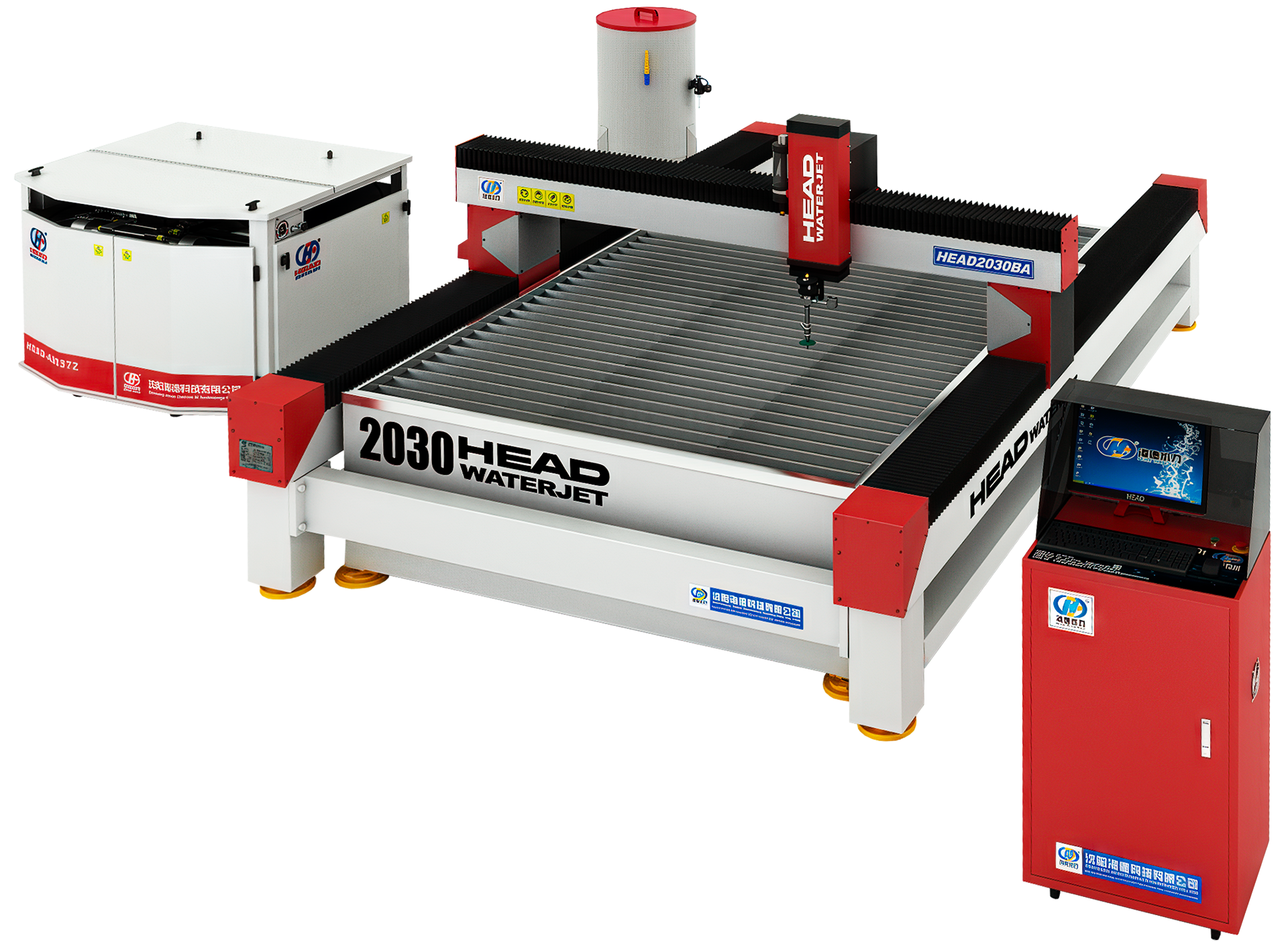

Установка гидроабразивной резки с ЧПУ модель HEAD2030BA / HEAD42037Z

Китай

Модели серии

HEAD2030BA HEAD1530BB HEAD2060BA-СТ

Тип машины портальный
Перемещение по оси Y 3 000
Перемещение по оси X 2 000
Перемещение по оси Z 150

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Установка гидроабразивной резки с ЧПУ модель HEAD2030BA / HEAD42037Z - это высокоточное оборудование для раскроя практически любых материалов: от мягких (резина, ПВХ, пластик) до самых твёрдых (гранит, бронестекло, титан, нержавеющая сталь). Благодаря комбинации портальной конструкции, сервоприводов Yaskawa и современной системы управления WEIHONG, станок обеспечивает точность резки до ±0,1 мм, при этом не теряя производительности. Установка идеально подходит для машиностроения, рекламного производства, архитектуры, авиа- и судостроения, а также для предприятий, изготавливающих сложные детали из композитов и натурального камня.

Назначение и области применения

Точная резка деталей из высоколегированных сталей, цветных и титановых сплавов без термического влияния.
Обработка натурального и искусственного камня, керамики, стекла и керамогранита.
Изготовление рекламных конструкций, сувенирной продукции и декоративных элементов.
Создание шаблонов, моделей и оснастки в авиа-, судо- и автомобилестроении.

Ключевые функциональные возможности

Функция	Описание
Портальная конструкция	Раздельная станина и стол-ванна — минимум вибраций и максимальная жёсткость.
ЧПУ WEIHONG	Интуитивный интерфейс, совместимость с AutoCAD, Mastercam, UG и др.
Сервоприводы Yaskawa	Плавное, точное и надёжное перемещение по осям без резонанса.
Автоматическая подача абразива	Стабильный состав струи и равномерное качество реза.
Система централизованной смазки	Автоматическая подача смазки на направляющие и ШВП — увеличение срока службы.

Преимущества использования

Резка без термического воздействия — отсутствие наплавления, закалки и деформаций.
Возможность работы с материалами толщиной до 150 мм.
Высокая скорость — до 6 000 мм/мин при сохранении точности.
Надёжная конструкция — станина из чугуна, заполненная бетоном.
Простой доступ ко всем узлам — удобство обслуживания и ремонта.

Гидроабразивная установка HEAD2030BA сочетает передовые технологии и проверенную механику. Она подходит как для единичных заказов, так и для мелкосерийного производства, где важны гибкость, точность и универсальность обработки.

Технические характеристики установки

Параметр	Значение
Тип машины	Портальный
Зона обработки (X×Y)	2 000×3 000 мм
Ход по оси Z	150 мм
Точность позиционирования	±0,05 мм
Точность повторения	±0,03 мм
Точность резки	±0,1 мм
Макс. скорость (X/Y)	6 000 мм/мин
Макс. скорость (Z)	1 000 мм/мин
Макс. рабочее давление	420 МПа
Постоянное давление	370–390 МПа
Мощность насоса	37 кВт
Расход воды	3,8 л/мин
Расход масла	106 л/мин
Диаметр форсунки	0,35 мм
Объём ресивера	1,2 л
Объём масляного бака	100 л
Электропитание	380 В / 50 Гц
Габариты (Д×Ш×В)	5 360×3 200×2 200 мм

Детальное описание узлов станка

Конструкция и станина

Станина — литая чугунная, заполненная бетоном для гашения вибраций.
Стол-ванна (высота 700 мм) выполнен отдельно от станины — исключены температурные деформации.
Ванна сварена из стали толщиной 5 мм и установлена на регулируемых опорах.
Портал изготовлен из прессованного алюминиевого сплава — лёгкий, но жёсткий.

Система перемещений

Шарико-винтовые пары ABBA (Тайвань) и линейные направляющие IRSO обеспечивают высокую точность.
Сервоприводы Yaskawa (Япония) — плавность хода, отсутствие резонанса, долгий срок службы.
Концевые выключатели Omron — надёжная защита и точное позиционирование.
Автоматическая централизованная смазка — снижает износ и упрощает ТО.

Гидравлическая система

Мультипликаторный насос с воздушным охлаждением и системой авторегулировки масла.
Рабочее давление до 420 МПа — достаточное для резки титана, брони и натурального камня.
Твердосплавные сопла и насадки — стабильный ресурс и качество струи.
Высококачественные фильтры воды и масла — продлевают срок службы насоса.

Система управления

ЧПУ WEIHONG NC-studio — удобный интерфейс, поддержка DXF, совместимость с CAD/CAM.
Возможность автоматической генерации траектории по чертежу.
Мониторинг давления, состояния насоса и расхода абразива в реальном времени.
Простая диагностика и обновление ПО через USB-порт.

Безопасность и обслуживание

Защитные кожухи и аварийная остановка — соответствие требованиям промышленной безопасности.
Открытая зона доступа ко всем узлам — техобслуживание занимает минимум времени.
Система улавливания брызг и абразива — чистота рабочего места.
Низкий уровень шума — подходит для условий стандартного цеха.

Главные достоинства установки

Универсальность: резка любых материалов — от резины до титана.
Точность: ±0,1 мм — без термического влияния и деформаций.
Надёжность: японские сервоприводы, тайваньские ШВП, чугунная станина.
Производительность: до 6 м/мин с сохранением качества кромки.
Гибкость: поддержка сложных контуров и 3D-траекторий.

Экономическая эффективность

Купить установку гидроабразивной резки с ЧПУ модель HEAD2030BA / HEAD42037Z стоит, поскольку она объединяет в себе функции нескольких станков: лазера для тонких материалов, плазмы для черного металла и алмазной пилы для камня. Отсутствие термического воздействия исключает последующую механическую доработку, снижая трудозатраты и брак. Благодаря высокой скорости и автоматизации, оборудование быстро окупается даже при средней загрузке, особенно в условиях производства сложных изделий из композитов, стекла и специальных сплавов.

Комплектация

Портальная станина с раздельным столом-ванной
Сервоприводы Yaskawa (Япония)
Шарико-винтовые пары ABBA и направляющие IRSO (Тайвань)
ЧПУ WEIHONG NC-studio
Мультипликаторный насос 37 кВт с воздушным охлаждением
Система автоматической подачи абразива
Центральная система смазки
Концевые выключатели Omron
Комплект твердосплавных сопел и насадок
Фильтры воды и масла
Руководство оператора и ПО (включая драйверы и постпроцессоры)

Дополнительные опции

Система динамической стабилизации портала
Автоматическая смена сопел
Удлинённый стол (до 6 м) по заказу
Интеграция с системами склада заготовок (автоматическая подача)
