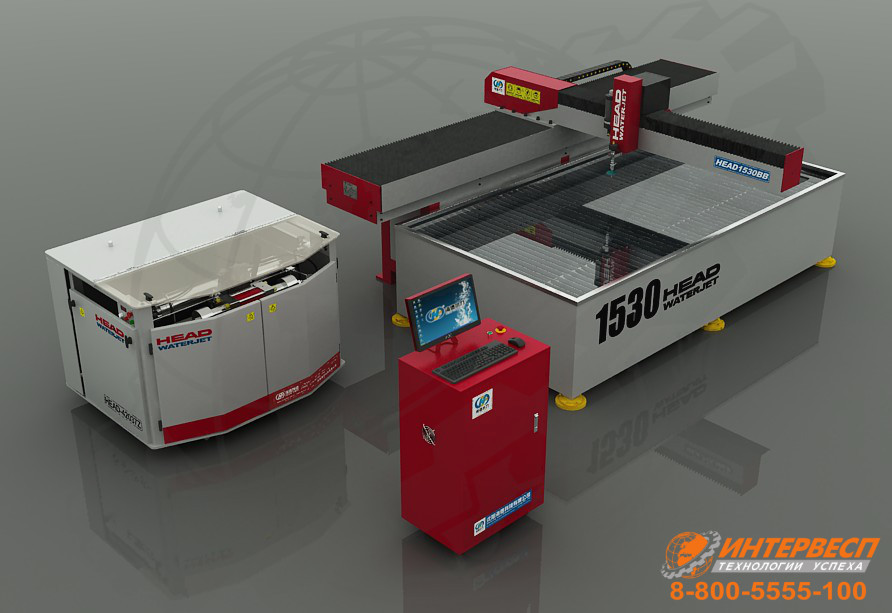

Установка гидроабразивной резки с ЧПУ модель HEAD1530BB/HEAD38030Z

Установка гидроабразивной резки с ЧПУ модель HEAD1530BB/HEAD38030Z - это компактное, но высокоточное оборудование консольного типа, предназначенное для раскроя самых разнообразных материалов — от резины и пластика до титана, нержавеющей стали и натурального камня. Благодаря применению передовых компонентов (сервоприводы Yaskawa, линейные направляющие ABBA, ЧПУ WEIHONG), станок обеспечивает точность резки до ±0,1 мм без термического влияния на материал. Установка идеально подходит для рекламного производства, малого машиностроения, архитектуры, а также для предприятий, изготавливающих сложные детали из композитов и стекла.

Назначение и области применения

• Точная резка деталей из алюминия, титана, бронзы и высоколегированных сталей.
• Обработка стекла, керамики, гранита, мрамора и керамогранита без сколов.
• Изготовление рекламных конструкций, сувенирной продукции и декоративных элементов.
• Создание шаблонов, моделей и оснастки в авиа-, судо- и автомобилестроении.

Ключевые функциональные возможности

Преимущества использования

• Резка без термического воздействия — отсутствие наплавления, закалки и деформаций.
• Рабочая зона 1 500×3 000 мм — оптимальный размер для большинства задач малого и среднего бизнеса.
• Максимальное давление до 380 МПа (опционально — 420 МПа) — подходит для твёрдых материалов.
• Скорость до 6 000 мм/мин — высокая производительность при сохранении качества.
• Раздельная конструкция станины и ванны — исключает вибрации и температурные искажения.

Установка HEAD1530BB — это сбалансированное решение для предприятий, которым важны точность, универсальность и компактность. Консольная схема позволяет эффективно использовать производственное пространство, а передовая автоматика упрощает работу даже оператору без опыта.

Технические характеристики установки

Детальное описание узлов станка

Конструкция и станина

• Станина — литая чугунная, заполненная бетоном для гашения вибраций.
• Стол-ванна (высота 700 мм) выполнен отдельно от станины — исключены деформации при работе.
• Ванна сварена из стали толщиной 5 мм и установлена на регулируемых опорах.
• Консоль (ось X) изготовлена из прессованного алюминиевого сплава — лёгкая, но жёсткая.

Система перемещений

• Шарико-винтовые пары ABBA (Тайвань) и линейные направляющие IRSO — высокая точность и долговечность.
• Сервоприводы Yaskawa (Япония) — плавность хода, отсутствие резонанса.
• Концевые выключатели Omron — надёжная защита и точное позиционирование.
• Автоматическая централизованная смазка — снижает износ и упрощает ТО.

Гидравлическая система

• Мультипликаторный насос HEAD38030Z с гидравлическим регулируемым насосом и распределителем YUKEN.
• Рабочее давление до 380 МПа — достаточно для резки большинства промышленных материалов.
• Твердосплавные сопла и фокусирующие трубки — стабильный ресурс и качество струи.
• Устройство смягчения воды (2 т/ч) — предотвращает образование накипи в системе высокого давления.

Система управления

• ЧПУ WEIHONG NC-studio на базе Windows 8 — удобный интерфейс и поддержка DXF.
• 19-дюймовый LCD-монитор — чёткая визуализация процесса.
• ПЛК Omron и компоненты Schneider — надёжность и стабильность.
• Функция автоматического сохранения параметров резки — ускоряет повторный запуск.

Безопасность и обслуживание

• Защитные кожухи и аварийная остановка — соответствие требованиям промышленной безопасности.
• Трёхсторонняя загрузка — удобство при работе с крупными заготовками.
• Простой доступ ко всем узлам — техобслуживание занимает минимум времени.
• Автоматическая подача абразива (200 кг) — до 8 часов непрерывной работы.

Главные достоинства установки

1. Универсальность: резка любых материалов — от резины до титана и гранита.
2. Точность: ±0,1 мм без термического влияния и деформаций.
3. Компактность: консольная конструкция экономит производственную площадь.
4. Надёжность: японские и тайваньские компоненты — долгий срок службы.
5. Автоматизация: подача абразива, смягчение воды, ЧПУ — минимум ручного труда.

Экономическая эффективность

Купить установку гидроабразивной резки с ЧПУ модель HEAD1530BB/HEAD38030Z стоит, поскольку она объединяет в себе функции нескольких станков: лазера для тонких материалов, плазмы для чёрного металла и алмазной пилы для камня. Отсутствие термического воздействия исключает последующую механическую доработку, снижая трудозатраты и брак. Благодаря компактным габаритам, трёхсторонней загрузке и низкой стоимости владения, оборудование быстро окупается даже при умеренной загрузке, особенно при производстве сложных изделий из композитов, стекла и специальных сплавов.

Комплектация

• Консольная станина с раздельным столом-ванной
• Сервоприводы Yaskawa (Япония)
• Шарико-винтовые пары ABBA и направляющие IRSO (Тайвань)
• ЧПУ WEIHONG NC-studio с 19" монитором
• Мультипликаторный насос 30 кВт с системой смягчения воды
• Система автоматической подачи абразива (200 кг)
• Центральная система смазки
• Концевые выключатели Omron
• Комплект твердосплавных сопел и фокусирующих трубок
• Фильтры воды и масла
• Руководство оператора и ПО (включая драйверы и постпроцессоры)

Дополнительные опции

• Повышение давления до 420 МПа
• Система динамической стабилизации портала
• Автоматическая смена сопел
• Интеграция с системами склада заготовок
