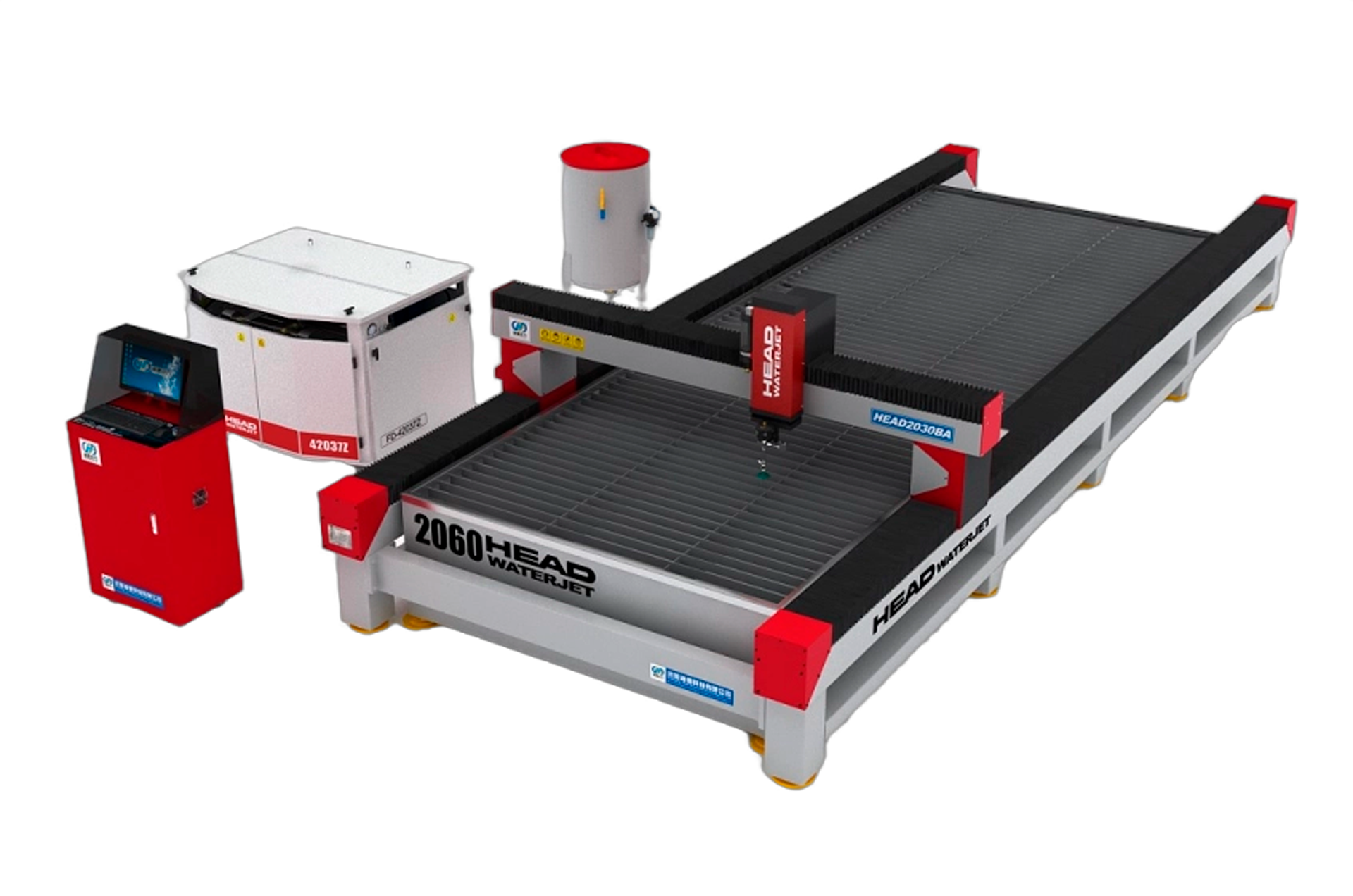

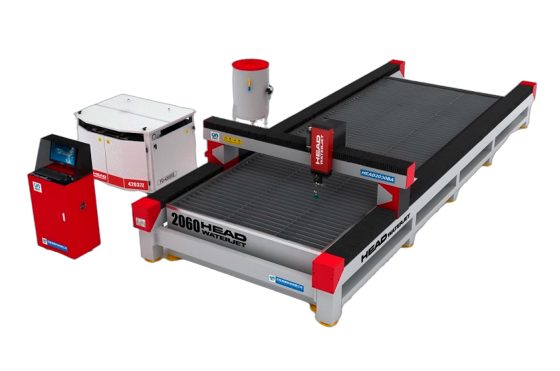

Установка гидроабразивной резки с ЧПУ модель HEAD2060BA-СТ/HEAD42037Z

Установка гидроабразивной резки с ЧПУ модель HEAD2060BA-СТ/HEAD42037Z - это промышленное оборудование высокой точности для раскроя практически любых материалов: от резины и пластика до титана, бронестекла и гранита. Благодаря увеличенной рабочей зоне 2 000×6 000 мм, мощному насосу давления 420 МПа и современной системе управления WEIHONG, станок обеспечивает не только высокую производительность, но и исключительное качество реза без термического влияния. Установка идеально подходит для авиастроения, судостроения, рекламы, архитектуры и производства сложных деталей из композитов, стекла и камня.

Назначение и области применения

• Изготовление деталей из титана, нержавеющей и высоколегированной стали без деформаций.
• Раскрой натурального и искусственного камня, керамики, керамогранита и бетона.
• Производство рекламных конструкций, сувенирной продукции и декоративных элементов.
• Создание шаблонов, моделей и оснастки в авиа-, судо- и автомобилестроении.

Ключевые функциональные возможности

Преимущества использования

• Резка без термического влияния — отсутствие наплавления, закалки и остаточных напряжений.
• Рабочая зона 2 000×6 000 мм — возможность обработки крупногабаритных заготовок.
• Ход по оси Z — 300 мм — подходит для толстых материалов и 3D-форм.
• Точность резки до ±0,1 мм — достижима даже при максимальной толщине заготовки.
• Высокая скорость — до 6 000 мм/мин — при сохранении качества кромки.

Установка HEAD2060BA-СТ сочетает промышленную мощь и цифровую точность. Она одинаково эффективна как для единичного изготовления сложных деталей, так и для мелкосерийного производства, где важны гибкость, универсальность и стабильное качество.

Технические характеристики установки

Детальное описание узлов станка

Конструкция и станина

• Станина — литая чугунная, заполненная бетоном для демпфирования вибраций.
• Стол-ванна (высота 700 мм) выполнен отдельно от станины — исключены температурные и динамические деформации.
• Ванна сварена из стали толщиной 5 мм и установлена на регулируемых опорах.
• Портал изготовлен из прессованного алюминиевого сплава — лёгкий, но жёсткий.

Система перемещений

• Шарико-винтовые пары ABBA (Тайвань) и линейные направляющие IRSO — высокая точность и долговечность.
• Сервоприводы Yaskawa (Япония) — плавность хода, отсутствие резонанса, надёжность.
• Концевые выключатели Omron — точное позиционирование и защита от перехода.
• Автоматическая централизованная смазка — снижает износ и упрощает ТО.

Гидравлическая система

• Мультипликаторный насос HEAD42037Z с воздушным охлаждением и теплообменником.
• Рабочее давление до 420 МПа — достаточно для резки самых твёрдых материалов, включая броню и титан.
• Твердосплавные сопла и фокусирующие трубки — стабильный ресурс и качество струи.
• Фильтрация воды и масла — продлевает срок службы уплотнений и насоса.

Система управления

• ЧПУ WEIHONG NC-studio — удобный интерфейс, поддержка DXF, совместимость с популярными CAD/CAM-системами.
• Возможность автоматической генерации траектории по чертежу.
• Мониторинг давления, состояния насоса и расхода абразива в реальном времени.
• Простая диагностика и обновление ПО через USB.

Безопасность и обслуживание

• Защитные кожухи и аварийная остановка — соответствие требованиям промышленной безопасности.
• Открытая зона доступа ко всем узлам — техобслуживание занимает минимум времени.
• Система улавливания брызг и абразива — чистота рабочего места.
• Низкий уровень шума — подходит для условий стандартного цеха.

Главные достоинства установки

1. Универсальность: резка любых материалов — от резины до титана и гранита.
2. Точность: ±0,1 мм без термического влияния и деформаций.
3. Производительность: до 6 м/мин с сохранением качества кромки.
4. Надёжность: японские сервоприводы, тайваньские ШВП, чугунная станина.
5. Габариты: рабочая зона 6 м — редкое сочетание точности и размера.

Экономическая эффективность

Купить установку гидроабразивной резки с ЧПУ модель HEAD2060BA-СТ/HEAD42037Z стоит, поскольку она заменяет сразу несколько технологий: лазерную резку для тонких материалов, плазменную — для чёрного металла и алмазную пилу — для камня. Отсутствие термического воздействия исключает последующую механическую доработку, снижая трудозатраты и брак. Благодаря высокой скорости, автоматизации и возможности обработки крупногабаритных заготовок, оборудование быстро окупается даже при средней загрузке, особенно при производстве сложных изделий из композитов, стекла и специальных сплавов.

Комплектация

• Портальная станина с раздельным столом-ванной (6 м длина)
• Сервоприводы Yaskawa (Япония)
• Шарико-винтовые пары ABBA и направляющие IRSO (Тайвань)
• ЧПУ WEIHONG NC-studio
• Мультипликаторный насос HEAD42037Z (37 кВт) с воздушным охлаждением
• Система автоматической подачи абразива
• Центральная система смазки
• Концевые выключатели Omron
• Комплект твердосплавных сопел и фокусирующих трубок
• Фильтры воды и масла
• Руководство оператора и ПО (включая драйверы и постпроцессоры)

Дополнительные опции

• Система динамической стабилизации портала
• Автоматическая смена сопел
• Интеграция с системами склада заготовок
• Дополнительные бункеры абразива
