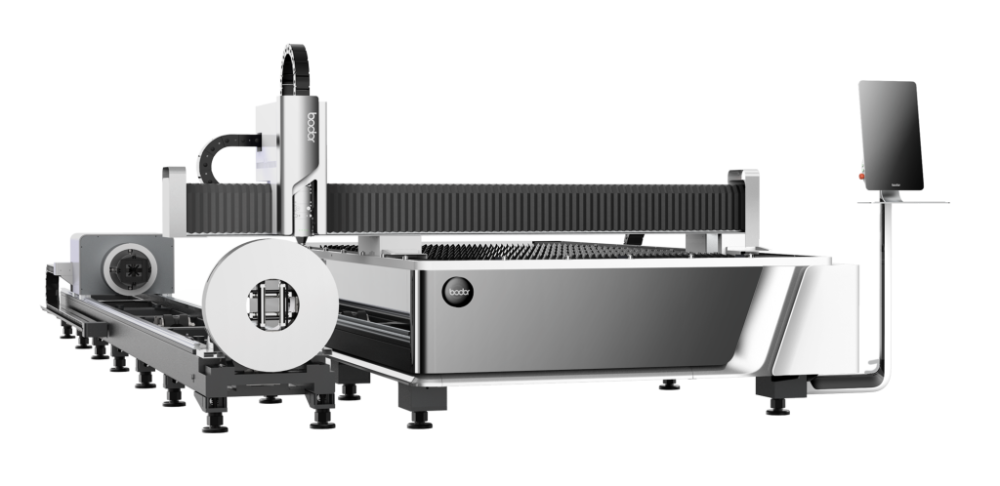

Автоматизированная установка лазерной резки металла BODOR A3Т6 3000W

Китай

Модели серии

A3Т6 1000 A3Т6 1500 A3Т6 6000 A3Т6 3000

Бренд лазерного источника BODOR POWER
Wi-Fi модуль есть
Система дымоудаления вентиляционно-аспирационная установка BR
Газы для резки кислород, азот, сжатый воздух

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Автоматизированная установка лазерной резки металла BODOR A3Т6 3000W — это надёжная система для интенсивного раскроя листов и труб с волоконным лазером мощностью 3 000 Вт. Построена на усиленной цельносварной станине, оснащена сервоприводами, точными направляющими и рейками, модулем Wi-Fi, системой авто-смазки, водяным чиллером и софтом BodorPro. Обеспечивает ускорение до 1.5G и скорость до 100 м/мин, работая с трубами диаметром до 230 мм. Защитный кожух и интеллектуальные механизмы безопасности упрощают эксплуатацию.

Назначение и области применения

Точный раскрой листов из стали, нержавейки, алюминия и меди для машиностроения и строительства.
Производство компонентов для мебели, автозапчастей и технических систем.
Обработка труб длиной до 6 000 мм, подходящая для крупносерийного выпуска.
Создание сложных конструкций для каркасов, воздуховодов и заводских агрегатов.

Ключевые функциональные возможности

Функция	Описание
Лазерный источник	IPG/MAXPHOTONICS 3 000 Вт, сертифицирован по CE, SGS, FDA, ISO.
Режущая голова	BODOR Genius с автофокусом, диапазон +10/-15 мм.
Система управления	BodorPro 2.0, поддерживает CAD/CAM и авто-определение кромок.
Конструкция	Усиленная станина, модуль для труб, система дымоудаления.
Привод	Серводвигатели Schneider с ускорением до 1.5G.

Преимущества использования

Прочная станина с 20-летней гарантией выдерживает тяжёлые нагрузки.
Автофокусная головка BODOR Genius обеспечивает качественные срезы.
Направляющие и рейки гарантируют точность 0.03 мм и плавность хода.
Wi-Fi-модуль упрощает контроль, а чиллер стабилизирует работу.
Автоматическая смазка снижает износ и упрощает техобслуживание.

Установка BODOR A3Т6 3000W построена на той же платформе, что и модели с меньшей мощностью, но отличается повышенной силой лазера (3 000 Вт), расширяя возможности для обработки толстых материалов.

Технические характеристики лазерного станка

Характеристика	Значение
Максимальная мощность лазера	3 000 Вт
Рабочая зона (лист)	3 048 × 1 524 мм
Максимальная длина труб	6 000 мм
Диаметр круглых труб	20–230 мм
Сечение профильных труб	20 × 20–160 × 160 мм
Перемещение по оси X	1 524 мм
Перемещение по оси Y	3 048 мм
Перемещение по оси Z	315 мм
Максимальная скорость вращения	75 об/мин
Минимальный остаток труб (с/без оснастки)	100/250 мм
Точность позиционирования	0.03 мм
Точность повторного позиционирования	0.02 мм
Максимальная скорость перемещения	100 м/мин
Максимальное ускорение	1.5G
Патрон	Автоматический, самоцентрирующийся
Общая потребляемая мощность	39.3 KVA / 59.6 A
Габаритные размеры (длина×ширина×высота)	8 400 × 3 200 × 2 000 мм
Вес станка	6 100 кг
Программа управления	BodorPro 2.0
Лазерная голова	BODOR Genius (автофокус)
Подшипники	NSK (Япония)
Рейка	YYC (Тайвань)
Направляющие	HIWIN/PMI (Тайвань)
Редуктор	YYC PMI (Тайвань)
Чиллер	S&A (водяной)
Электрокомпоненты	Schneider/OMRON (Франция/Япония)
Пневматика	SMC (Япония)
Способ смазки	Автоматическая централизованная

Детальное описание узлов станка

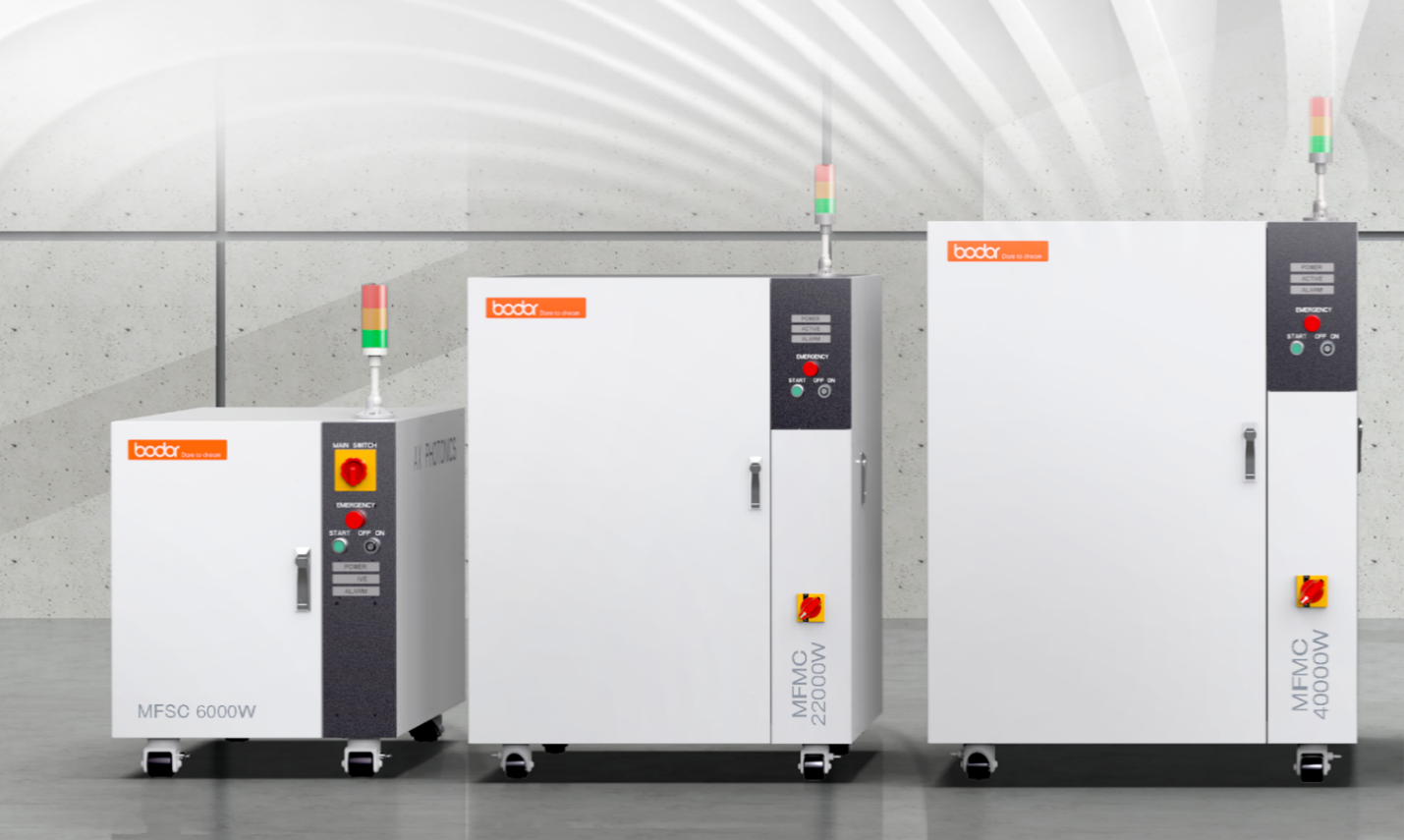

Лазерный источник

IPG/MAXPHOTONICS 3 000 Вт эффективно режет толстые металлические листы.
Сертификаты CE, SGS, FDA, ISO подтверждают высокие стандарты качества.
Энергоэффективность снижает эксплуатационные расходы.
Подходит для работы с углеродистой сталью, нержавейкой, алюминием и медью.
Волоконный тракт обеспечивает стабильность луча без необходимости юстировки.

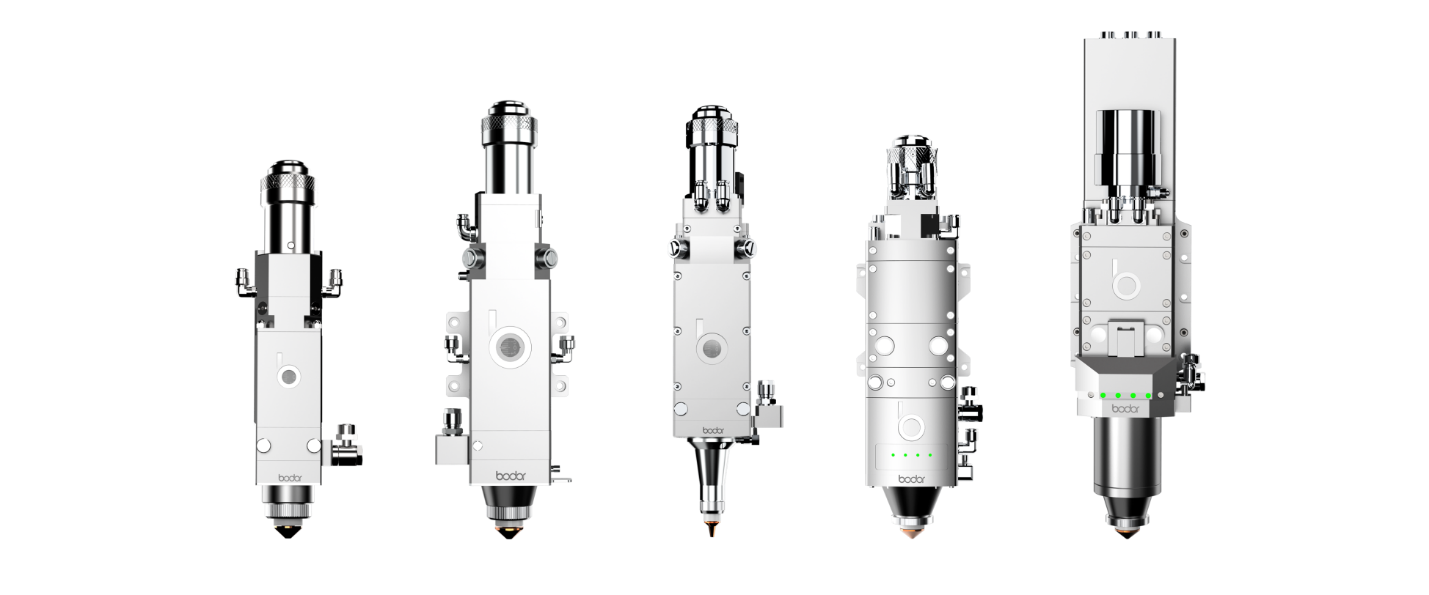

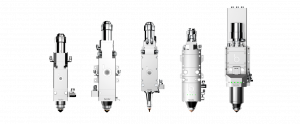

Режущая голова

BODOR Genius с автофокусом адаптируется к неровностям заготовок.
Радар 360° предотвращает столкновения с деталями.
Вентиляционная система защищает оптику от пыли.
Точный фокус гарантирует чистоту реза.

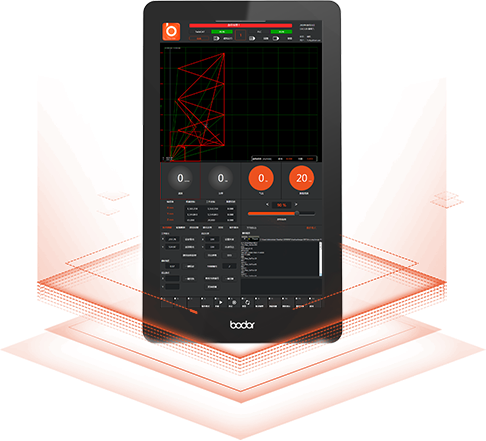

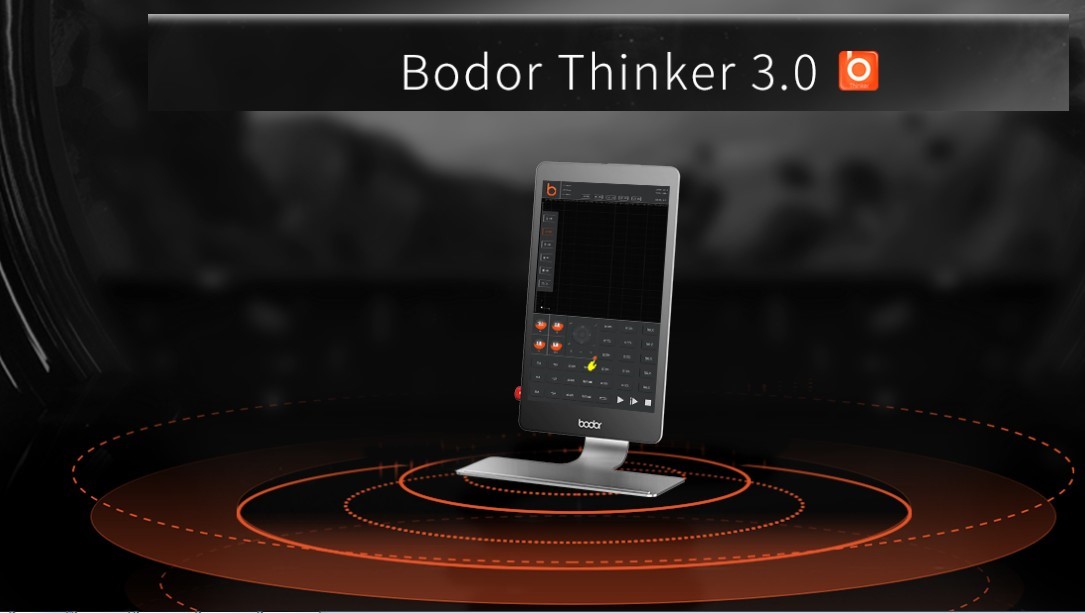

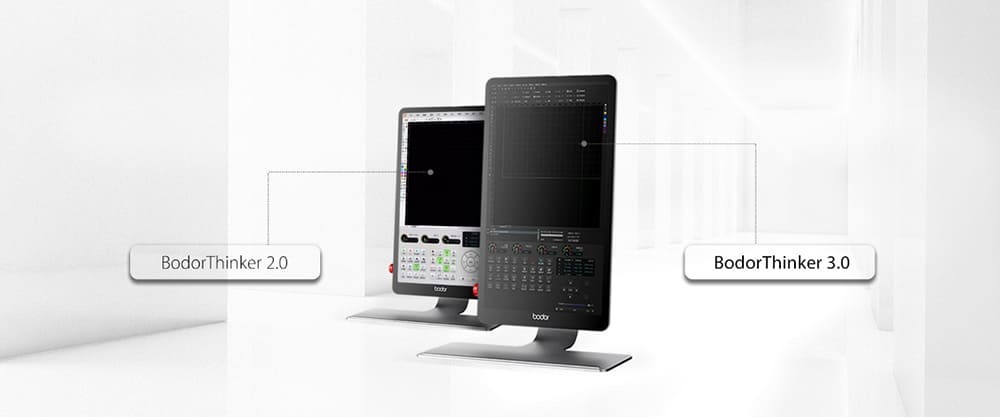

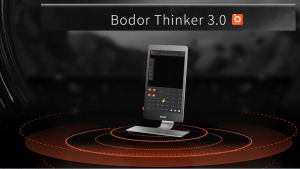

Система управления

BodorPro 2.0 интегрирует CAD/CAM и автоматический поиск границ.
Диагностика помогает избегать ошибок в процессе.

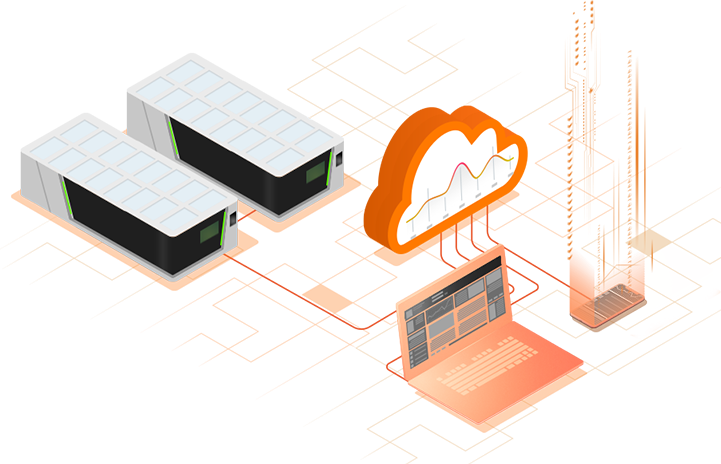

Wi-Fi-модуль упрощает дистанционное управление.
Интерфейс ускоряет освоение оборудования.

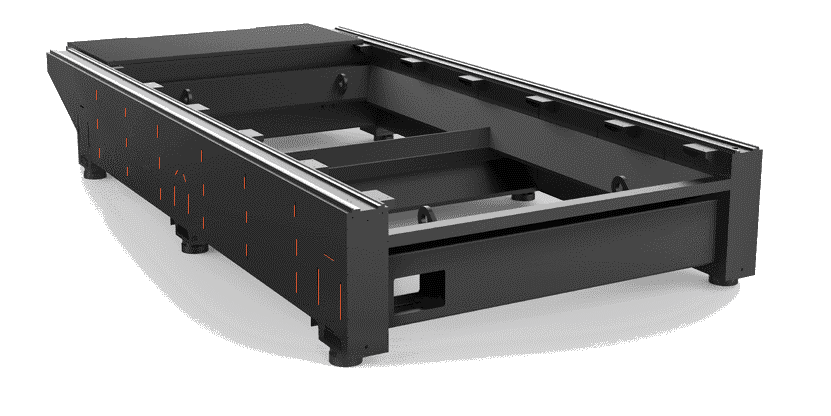

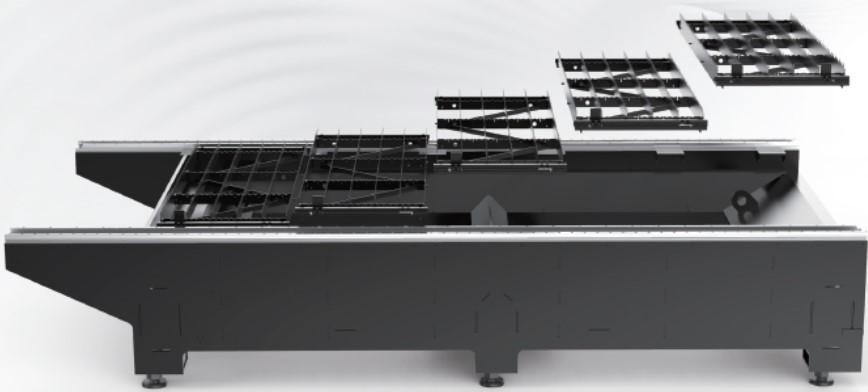

Конструкция

Усиленная станина с 20-летней гарантией устойчива к вибрациям.
Самоцентрирующийся патрон фиксирует трубы диаметром до 230 мм.
Система дымоудаления поддерживает чистоту рабочей зоны.
Габариты 8 400 × 3 200 × 2 000 мм облегчают размещение.

Привод и перемещение

Серводвигатели Schneider обеспечивают ускорение 1.5G и точность 0.03 мм.

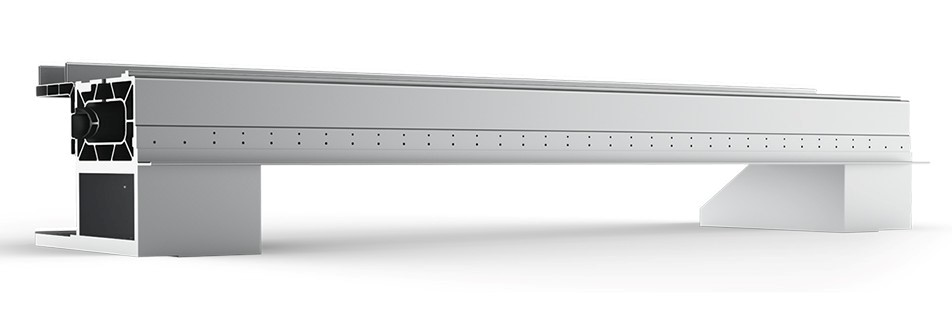

Алюминиевый портал поддерживает скорость до 100 м/мин.
Рейки YYC и направляющие HIWIN/PMI гарантируют надёжность.
Редуктор YYC PMI укрепляет приводную систему.

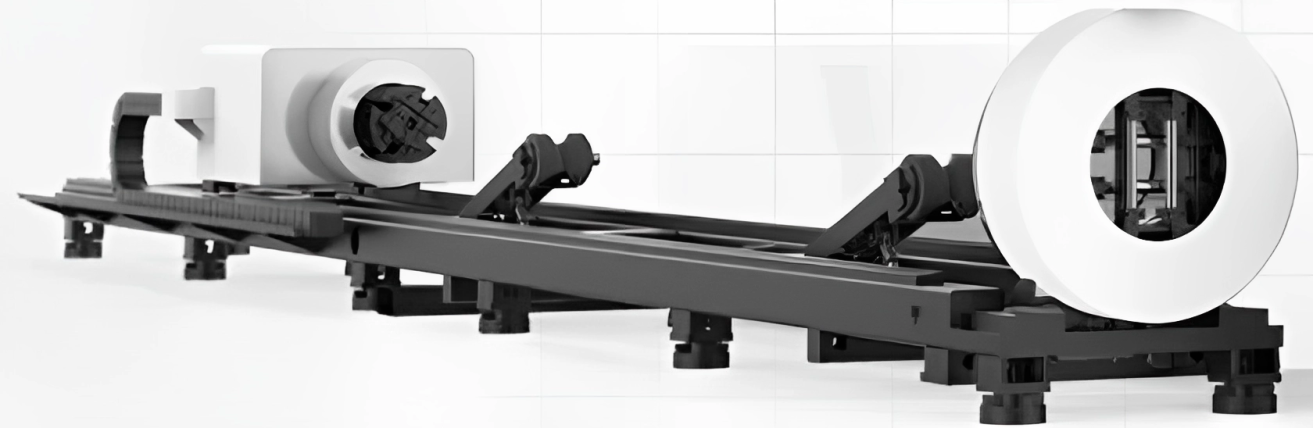

Труборезный модуль

Обеспечивает резку труб длиной до 6 000 мм с диаметром до 230 мм.
Автоматический патрон с самоцентрированием фиксирует заготовки без усилий.
Поддерживает профильные трубы от 20 × 20 мм до 160 × 160 мм.
Скорость вращения до 75 об/мин оптимизирует обработку.

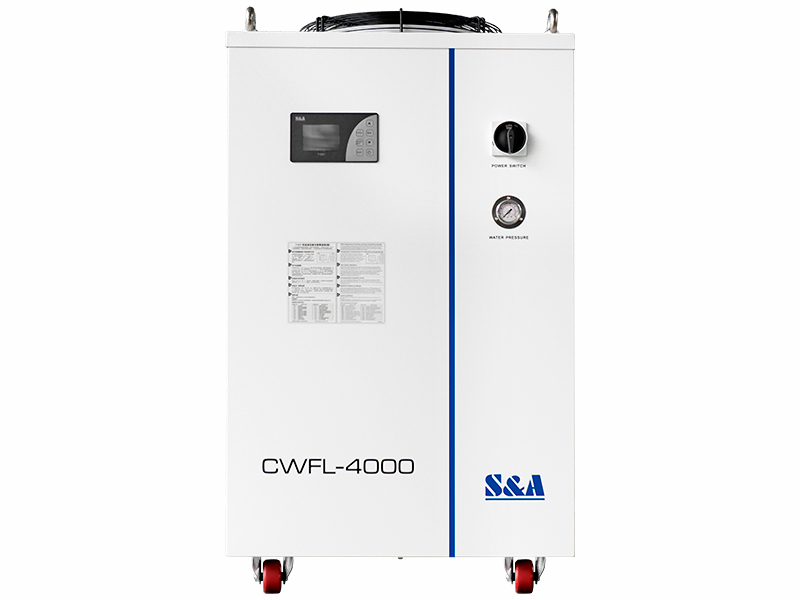

Система охлаждения и смазки

Водяной чиллер S&A поддерживает стабильную температуру узлов.
Автоматическая смазка продлевает срок службы движущихся элементов.
Контроль температуры воды предотвращает перегрев.
Зонная смазка усиливает износостойкость механики.

Главные достоинства лазерного станка

Скорость: Ускорение 1.5G и 100 м/мин повышают эффективность.
Точность: Позиционирование 0.03 мм и повторяемость 0.02 мм.
Надёжность: Компоненты Schneider, NSK и SMC для долговечности.
Управление: Wi-Fi и BodorPro 2.0 упрощают настройку.
Гибкость: Работа с листовым металлом и трубами разных размеров.

Экономическая эффективность

Цена на лазерный станок по металлу BODOR A3Т6 3000W оправдана высокой мощностью и минимальными потерями сырья. Энергоэкономичный лазер и автоматизация снижают затраты, а прочная сборка и простота ухода обеспечивают быстрое возвращение вложений.
