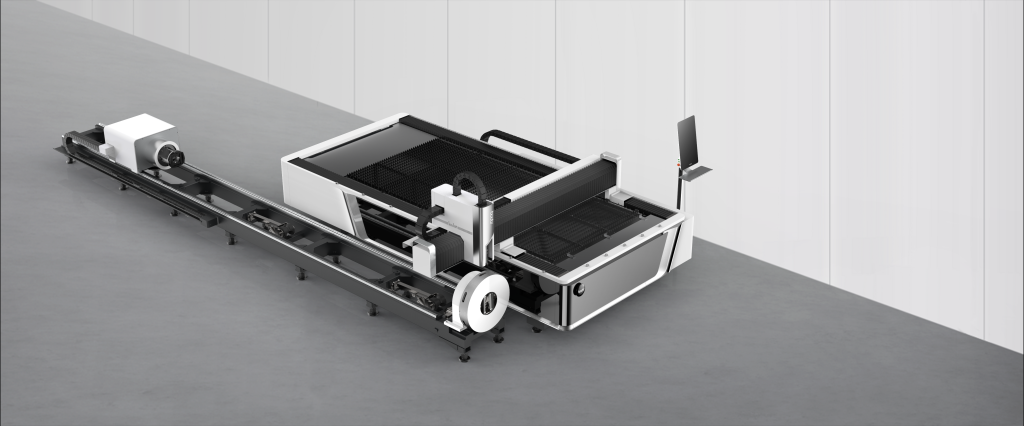

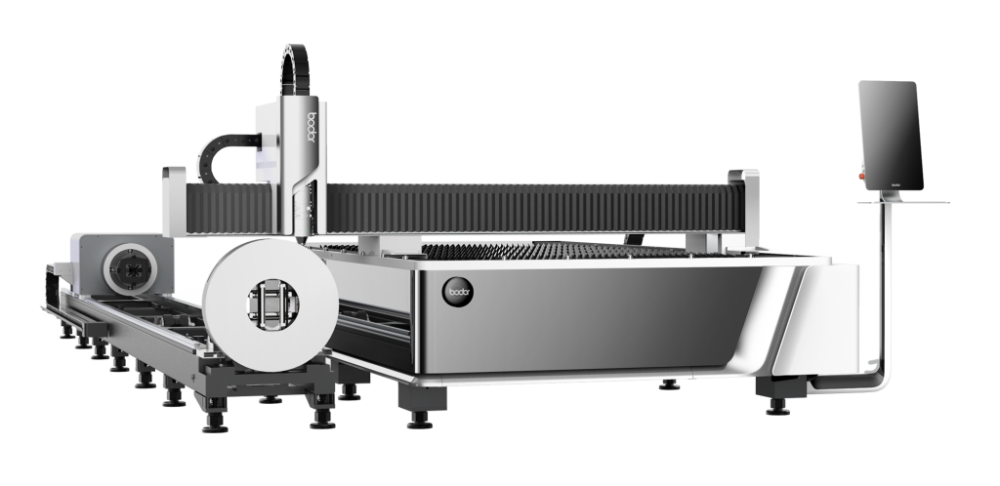

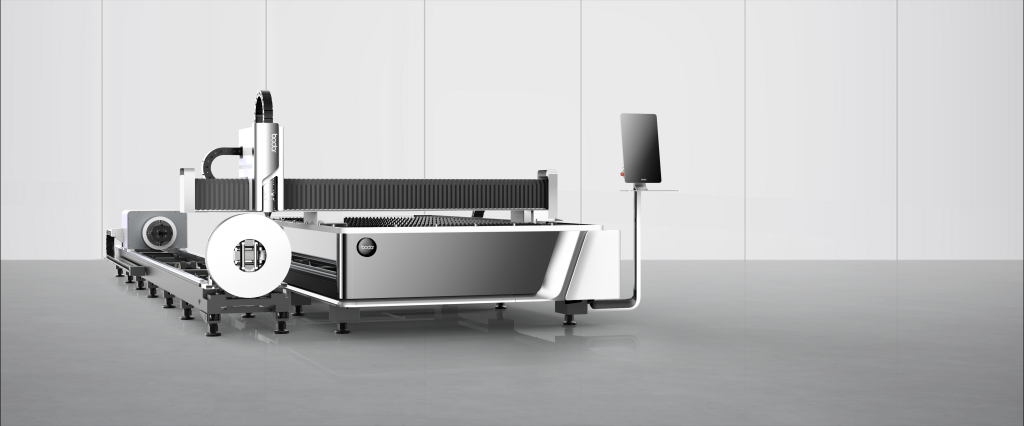

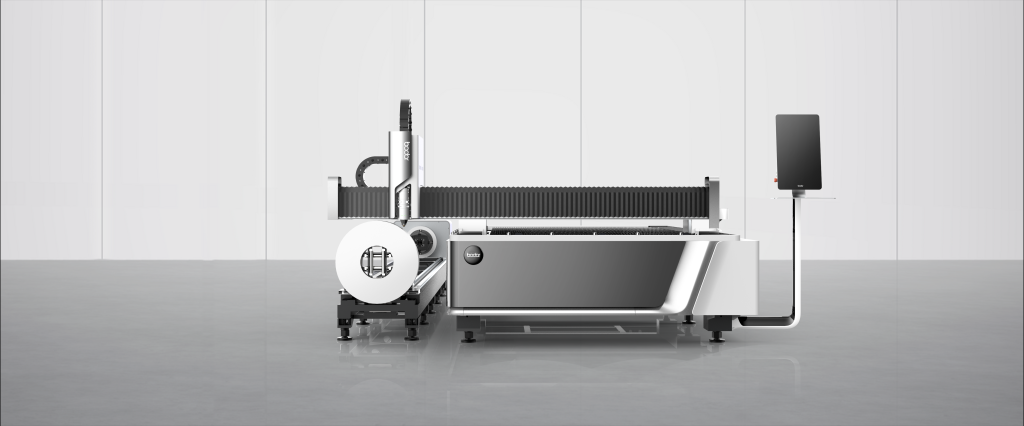

Автоматизированная установка лазерной резки металла BODOR A3Т6 1000W

Автоматизированная установка лазерной резки металла BODOR A3Т6 1000W — это передовая система для высокоточной обработки листового металла и труб с волоконным лазером мощностью 1 000 Вт (IPG или MAXPHOTONICS). Построена на цельносварной станине повышенной прочности, оснащена сервоприводами Schneider Electric, направляющими HIWIN/PMI, рейками YYC, модулем Wi-Fi, автоматической системой смазки, чиллером S&A, пневматическими компонентами SMC и программным обеспечением BodorPro 2.0. Достигает скорости перемещения до 100 м/мин с ускорением 1,5G, обеспечивая точность позиционирования 0.03 мм. Защитный корпус и интеллектуальные системы безопасности повышают надёжность и удобство эксплуатации.

Назначение и области применения

• Прецизионная резка листов из углеродистой стали, нержавейки, алюминия, латуни и меди для машиностроения и строительных конструкций.
• Изготовление деталей для мебельной промышленности, автомобильных узлов и инженерных систем.
• Обработка труб диаметром 20–230 мм и листов до 3 048 × 1 524 мм, оптимально для серийного выпуска.
• Создание сложных контуров и профилей для каркасов, вентиляционных систем и промышленного оборудования.

Ключевые функциональные возможности

Преимущества использования

• Цельносварная станина с 20-летней гарантией обеспечивает устойчивость при интенсивной работе.
• Режущая голова BODOR Genius с автофокусом гарантирует точные срезы и быструю настройку.
• Направляющие HIWIN/PMI и рейки YYC обеспечивают точность 0.03 мм и плавное движение.
• Wi-Fi-модуль и чиллер S&A упрощают контроль и стабилизируют температурный режим.
• Автоматическая смазка минимизирует износ и облегчает обслуживание.

Станок BODOR A3Т6 1000W сочетает высокую точность, энергоэффективность и универсальность, делая его идеальным решением для обработки металлов в различных производственных задачах.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• IPG/MAXPHOTONICS на 1 000 Вт с длиной волны 1 064 нм обеспечивает точную резку листов и труб.
• Сертификаты CE, SGS, FDA, ISO подтверждают соответствие мировым стандартам качества.
• Энергоэффективная конструкция снижает затраты при стабильной производительности.
• Режет углеродистую сталь, нержавейку, алюминий, латунь и медь с чистыми кромками.
• Оптический волоконный тракт исключает необходимость юстировки, продлевая срок службы.

Режущая голова

• BODOR Genius с автофокусом адаптируется к толщине материала, упрощая настройку.
• Радар 360° предотвращает столкновения с заготовками, снижая риск повреждений.
• Система вентиляции защищает оптику от загрязнений, обеспечивая долговечность.
• Точная регулировка фокуса гарантирует высокое качество реза на всех материалах.

Система управления

• BodorPro 2.0 поддерживает CAD/CAM, автоматический поиск кромок и оптимизацию раскроя.
• Интеллектуальная диагностика минимизирует брак и повышает точность обработки.
• Wi-Fi-модуль и пульт MANGO обеспечивают удобное дистанционное управление.
• Интуитивный интерфейс на 21,5-дюймовом дисплее ускоряет обучение и настройку.

Конструкция

• Цельносварная станина с 20-летней гарантией устойчива к вибрациям и нагрузкам.
• Автоматический зажимной патрон с самоцентрированием надёжно фиксирует трубы 20–230 мм.
• Система дымоудаления поддерживает чистоту рабочей зоны, улучшая условия труда.
• Габариты 8 400 × 3 200 × 2 000 мм облегчают установку в производственных цехах.

Привод и перемещение

• Серводвигатели Schneider Electric (1.5 кВт для Y1/Y2, 0.85 кВт для X, 0.4 кВт для Z) обеспечивают точность 0.03 мм.
• Литой алюминиевый портал третьего поколения поддерживает скорость до 100 м/мин.
• Рейки YYC и направляющие HIWIN/PMI гарантируют плавность и долговечность.
• Редуктор YYC PMI стабилизирует привод при высоких нагрузках.

Система охлаждения и смазки

• Чиллер S&A на 1 500 Вт поддерживает стабильную температуру лазера и режущей головы.
• Автоматическая смазка снижает износ движущихся узлов, продлевая их ресурс.
• Контроль температуры воды в чиллере предотвращает перегрев компонентов.
• Многоточечная смазка повышает механическую устойчивость системы.

Главные достоинства лазерного станка

1. Производительность: Скорость до 100 м/мин и режим Fly Cut ускоряют обработку.
2. Точность: Позиционирование 0.03 мм и повторяемость 0.02 мм.
3. Надёжность: Компоненты Schneider, OMRON, SMC и NSK обеспечивают долговечность.
4. Удобство: Wi-Fi, пульт MANGO и BodorPro 2.0 упрощают управление.
5. Универсальность: Резка листов и труб из различных металлов с минимальными отходами.

Экономическая эффективность

Купить лазерный станок по металлу BODOR A3Т6 1000W — это выгодное решение, обеспечивающее высокую точность и производительность при минимальных потерях материала. Автоматизированные системы и энергоэффективный волоконный лазер сокращают время обработки и эксплуатационные расходы, а простота обслуживания и надёжные компоненты гарантируют быструю окупаемость в серийном производстве.
