Автоматизированная установка лазерной резки металла BODOR A3Т6 1500W

Китай

Модели серии

A3Т6 1000 A3Т6 1500 A3Т6 6000 A3Т6 3000

Бренд лазерного источника BODOR POWER
Wi-Fi модуль есть
Система дымоудаления вентиляционно-аспирационная установка BR
Газы для резки кислород, азот, сжатый воздух

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

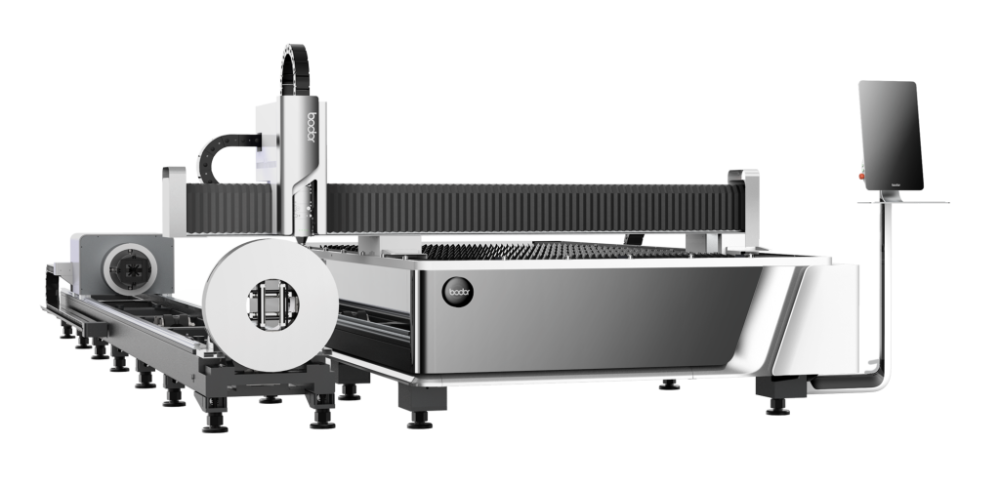

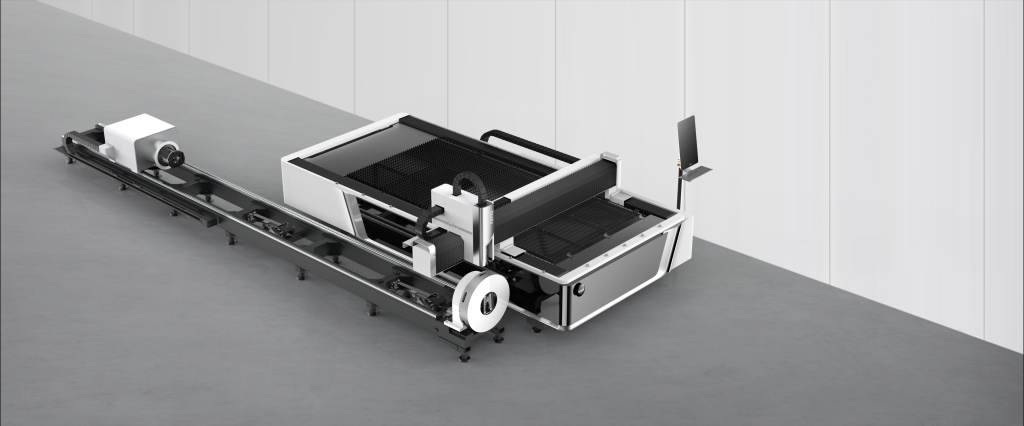

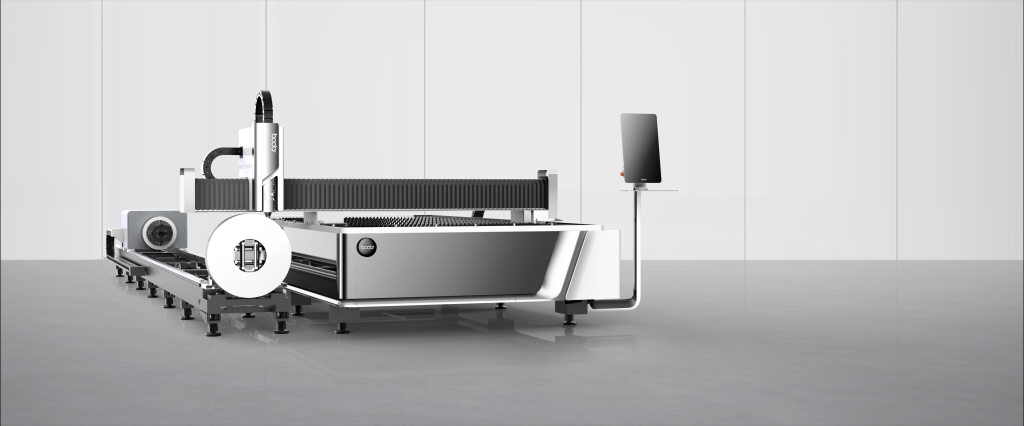

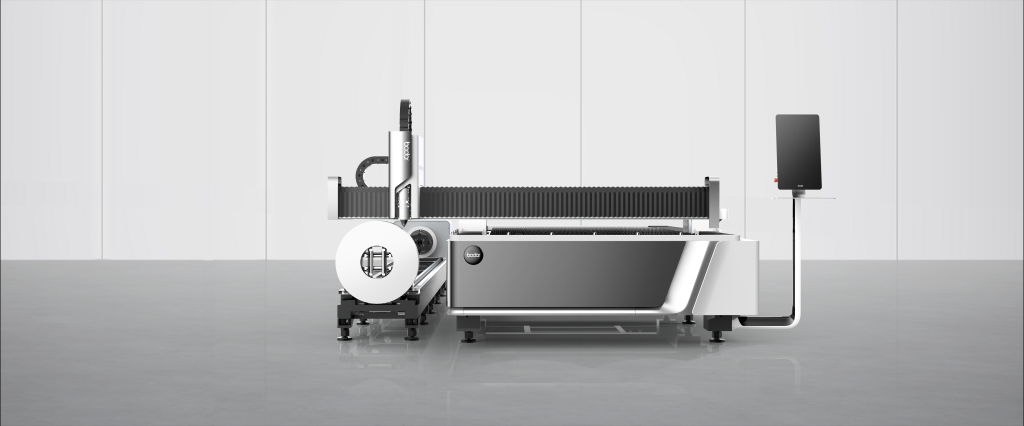

Автоматизированная установка лазерной резки металла BODOR A3Т6 1500W — это динамичная платформа для оперативного раскроя плоского металла и труб с волоконным излучателем мощностью 1 500 Вт. Смонтирована на монолитной станине с повышенной жёсткостью, включает сервоприводы, прецизионные направляющие и рейки от топовых брендов, беспроводной модуль связи, механизм авто-смазывания, водяной охладитель и софт BodorPro. Развивает динамику до 1.5G и темп до 100 м/мин, фиксируя трубы до 230 мм в диаметре. Охранный бокс и умные защитные механизмы усиливают безопасность и практичность применения.

Назначение и области применения

Детализированная нарезка пластин из чёрной стали, коррозионностойких сплавов, лёгких металлов и цветных для механики и возведения объектов.
Сборка элементов для мебельных конструкций, транспортных механизмов и технических сетей.
Раскрой труб протяжённостью до 6 000 мм и секций до 160 × 160 мм, рассчитанный на потоковые операции.
Выделка запутанных силуэтов для опорных систем, вентиляционных путей и заводских устройств.

Ключевые функциональные возможности

Функция	Описание
Лазерный источник	IPG/MAXPHOTONICS 1 500 Вт, волна 1 064 нм, с отметками CE, SGS, FDA, ISO.
Режущая голова	BODOR Genius с автофокусом, регулировка +10/-15 мм.
Система управления	BodorPro 2.0, совместима с CAD/CAM, с авто-поиска края и корректировкой.
Конструкция	Монолитная станина, самоцентрирующийся патрон, экстрактор дыма.
Привод	Серводвигатели Schneider: 2 × 1.5 кВт (Y1/Y2), 0.85 кВт (X), 0.4 кВт (Z).

Преимущества использования

Монолитная основа с гарантией 20 лет выдерживает вибрации при пиковых нагрузках.
Головка BODOR Genius с автофокусом даёт ровные края и оперативную адаптацию.
Рейки YYC и каретки HIWIN/PMI держат прецизионность 0.03 мм с бесшовным скольжением.
Беспроводная связь и охладитель S&A облегчают надзор и терморегуляцию.
Авто-смазка уменьшает абразию и рационализирует уход.

Модель BODOR A3Т6 1500W отличается от BODOR A1Т6 1000W повышенной мощностью лазера, что позволяет резать толще материалы (например, углеродистую сталь до 14 мм против 10 мм) с ускоренными темпами (до 15–26 м/мин на 1 мм против 8–10 м/мин). Это усиливает эффективность для требовательных задач, сохраняя идентичную механику и точность.

Технические характеристики лазерного станка

Характеристика	Значение
Максимальная мощность лазера	1 500 Вт
Рабочая зона (лист)	3 048 × 1 524 мм
Максимальная длина труб	6 000 мм
Диаметр круглых труб	20–230 мм
Сечение профильных труб	20 × 20–160 × 160 мм
Перемещение по оси X	1 524 мм
Перемещение по оси Y	3 048 мм
Перемещение по оси Z	315 мм
Максимальная скорость вращения	75 об/мин
Минимальный остаток труб (с/без оснастки)	100/250 мм
Точность позиционирования	0.03 мм
Точность повторного позиционирования	0.02 мм
Максимальная скорость перемещения	100 м/мин
Максимальное ускорение	1.5G
Патрон	Автоматический, самоцентрирующийся
Общая потребляемая мощность	18 кВт
Габаритные размеры (длина×ширина×высота)	8 400 × 3 200 × 2 000 мм
Вес станка	6 100 кг
Программа управления	BodorPro 2.0
Лазерная голова	BODOR Genius (автофокус)
Подшипники	NSK (Япония)
Рейка	YYC (Тайвань)
Направляющие	HIWIN/PMI (Тайвань)
Редуктор	YYC PMI (Тайвань)
Чиллер	S&A (водяной)
Электрокомпоненты	Schneider/OMRON (Франция/Япония)
Пневматика	SMC (Япония)
Способ смазки	Автоматическая централизованная

Детальное описание узлов станка

Лазерный источник

IPG/MAXPHOTONICS 1 500 Вт с волной 1 064 нм справляется с плотными заготовками.
Отметки CE, SGS, FDA, ISO удостоверяют глобальные нормы качества.
Рациональное потребление энергии урезает расходы при ровной отдаче.
Разрезает чёрную сталь, нержавейку, алюминий, латунь и медь с гладкими поверхностями.
Волоконный канал оптики отменяет калибровку, растягивая период службы.

Режущая голова

BODOR Genius с умным автофокусом подстраивается под рельеф, облегчая подготовку.
Сканер 360° избегает ударов о детали, минимизируя убытки.
Аэрация оберегает линзы от пыли, усиливая выносливость.
Миллиметровая подстройка фокуса дарит превосходный профиль среза.

Система управления

BodorPro 2.0 интегрирует CAD/CAM, авто-детект края и раскладку.
Умная самодиагностика укорачивает огрехи и усиливает аккуратность.
Беспроводной модуль и пульт MANGO дают лёгкий удалённый контроль.
Логичный экран 21,5" ускоряет тренинг и конфигурацию.

Конструкция

Монолитная станина с 20-летней защитой держит толчки без искажений.
Самоцентрирующийся патрон крепко держит трубы 20–230 мм.
Экстрактор дыма держит зону чистой, смягчая среду труда.
Размеры 8 400 × 3 200 × 2 000 мм упрощают монтаж в ангарах.

Привод и перемещение

Серводвигатели Schneider (1.5 кВт Y1/Y2, 0.85 кВт X, 0.4 кВт Z) фиксируют 0.03 мм.
Алюминиевый портал 3-го поколения несёт 100 м/мин с 1.5G.
Рейки YYC и HIWIN/PMI обещают тишину и крепость.
Редуктор YYC PMI укрепляет трансмиссию под давлением.

Система охлаждения и смазки

Охладитель S&A на 1 500 Вт балансирует тепло излучателя и головки.
Центральная смазка режет стирание узлов, удлиняя их путь.
Мониторинг воды в чиллере гасит тепловые пики.
Зонная подача масла крепит механику к нагрузкам.

Главные достоинства лазерного станка

Динамика: 1.5G и 100 м/мин с Fly Cut взвинчивают цикл.
Аккуратность: 0.03 мм позиция и 0.02 мм повтор.
Выносливость: Schneider, OMRON, SMC, NSK для долгого бега.
Простота: Беспроводь, MANGO, BodorPro 2.0 для лёгкости.
Адаптивность: Раскрой листов и труб с низкими потерями.

Экономическая эффективность

Купить лазерный станок по металлу BODOR A3Т6 1500W — это дальновидный шаг, дающий повышенную отдачу и низкие отходы. Волоконный излучатель и умные механизмы укорачивают циклы и траты, а без хлопот уход и крепкая сборка сулят оперативный профит в конвейерном деле.
