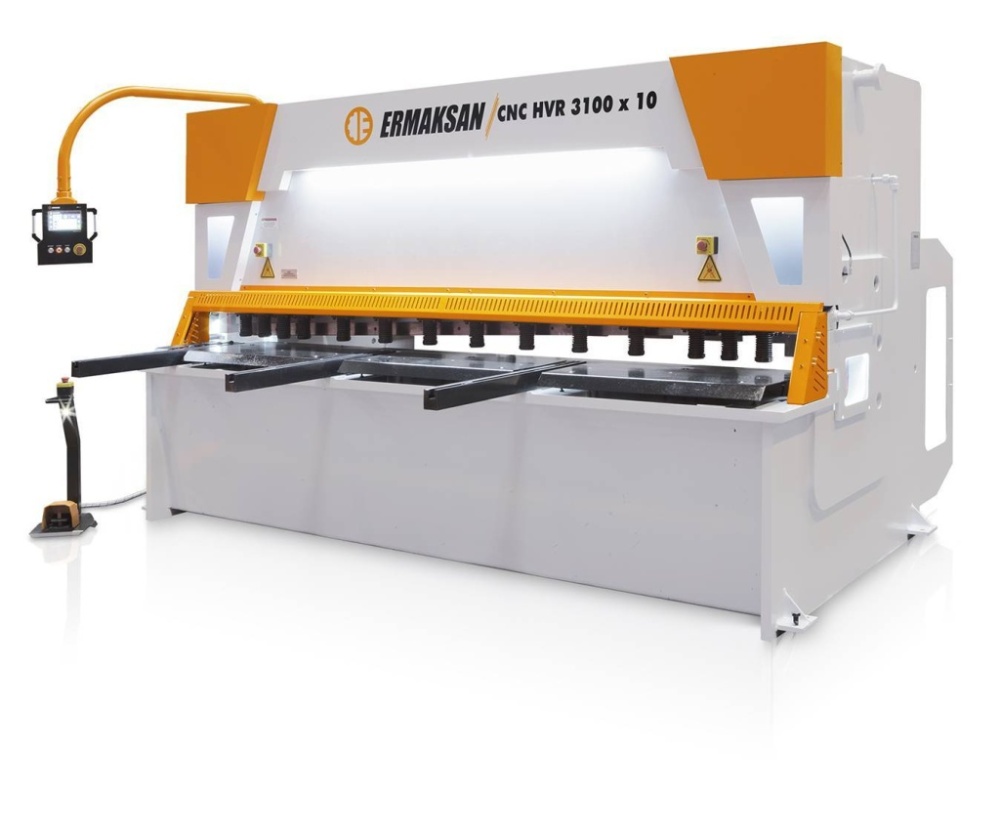

Гидравлические гильотинные ножницы ERMAKSAN серии CNC HVR

Китай

Модели серии

CN1596 CN1595 CNC HVR CNC HGS CNC HGD

Бренд ERMAKSAN
Страна производитель Китай
Серия CNC HVR
В наличии

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Гидравлические гильотинные ножницы ERMAKSAN серии CNC HVR — это мощное и надёжное оборудование для резки листового металла толщиной до 40 мм, а также пластика, акрила и других полимерных материалов. Станки предназначены для предприятий тяжёлого машиностроения, судостроения, вагоностроения и других отраслей, где требуется высокая производительность и точность при обработке толстых заготовок. Благодаря массивной сварной станине, автоматической регулировке зазора между ножами и прецизионному заднему упору, оборудование обеспечивает чистый рез даже при интенсивной эксплуатации.

Назначение и области применения

Раскрой листового проката на заготовки в условиях тяжёлого машиностроения.
Изготовление деталей для судостроения, железнодорожного транспорта и энергетики.
Обработка толстолистовой стали, нержавеющей стали и цветных металлов.
Резка полимерных листов (акрил, ПВХ, композиты) в специализированных цехах.

Ключевые функциональные возможности

Функция	Описание
Автоматическая регулировка зазора и угла реза	Система ЧПУ ERCUT-7 подбирает оптимальные параметры под толщину и марку материала.
Минимальный угол резки	Снижает скручивание узких полос и повышает качество кромки.
Гидравлические прижимы с полиамидными накладками	Надёжная фиксация без повреждения поверхности.
Задний упор с точностью ±0,1 мм	Шарико-винтовая пара и автоматический отход-подход — идеальная повторяемость.
Роликовый стол	Облегчает перемещение тяжёлых листов по рабочей зоне.

Преимущества использования

Высокая скорость — до 24 резов в минуту на тонких листах.
Точность — минимальный зазор, регулируемый автоматически.
Универсальность — подходит для чёрных, цветных, нержавеющих и полимерных материалов.
Надёжность — компоненты Siemens, Hoerbiger-HAWE, Schneider.
Безопасность — защитные панели, соответствующие нормам ЕС.

CNC HVR сочетает промышленную надёжность, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станков

Модель	HVR 3100-6	HVR 3100-10	HVR 3100-13	HVR 3100-16	HVR 3100-20	HVR 3100-25	HVR 3100-30	HVR 3100-35	HVR 3100-40
Длина реза, мм	3 100	3 100	3 100	3 100	3 100	3 100	3 100	3 100	3 100
Толщина (чёрная сталь), мм	6	10	13	16	20	25	30	35	40
Толщина (нерж. сталь), мм	4	6	8	10	13	15	18	20	25
Резов в минуту	16–24	12–22	11–20	9–16	7–13	6–10	4–7	4–7	2–4
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000

Модель	HVR 4100-6	HVR 4100-10	HVR 4100-13	HVR 4100-16	HVR 4100-20	HVR 4100-25	HVR 4100-30	HVR 4100-35	HVR 4100-40
Длина реза, мм	4 100	4 100	4 100	4 100	4 100	4 100	4 100	4 100	4 100
Толщина (чёрная сталь), мм	6	10	13	16	20	25	30	35	40
Толщина (нерж. сталь), мм	4	6	8	10	13	15	18	20	25
Резов в минуту	14–22	10–17	9–15	7–13	6–11	5–9	3–5	3–5	2,5–4
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000

Модель	HVR 6100-6	HVR 6100-10	HVR 6100-13	HVR 6100-16	HVR 6100-20	HVR 6100-25	HVR 6100-30	HVR 6100-35	HVR 6100-40
Длина реза, мм	6 100	6 100	6 100	6 100	6 100	6 100	6 100	6 100	6 100
Толщина (чёрная сталь), мм	6	10	13	16	20	25	30	35	40
Толщина (нерж. сталь), мм	4	6	8	10	13	15	18	20	25
Резов в минуту	9–15	8–13	6–11	5–9	4–7	3–5	2–3	2–3	1–2
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000	1 000

Детальное описание узлов станка

Станина и конструкция

Массивная сварная станина повышенной прочности — выдерживает многолетнюю эксплуатацию без деформации.
Принцип «падающей балки» — верхний нож движется по дуге, что снижает усилие и износ.
Жёсткая конструкция исключает прогиб даже при максимальной нагрузке.

Ножевая система и прижим

Лезвия из закалённой инструментальной стали — верхнее с 2 кромками, нижнее с 4.
Полиамидные накладки на прижимах — не царапают поверхность.
Автоматическая регулировка зазора и угла реза — адаптация под любой материал.

Управление и безопасность

Контроллер ERCUT-7 с сенсорным экраном — интуитивный интерфейс и диагностика ошибок.
Защитные панели оператора — соответствуют требованиям ЕС.
Роликовый стол и теневая подсветка — удобство при работе с крупногабаритными листами.
Переносная ножная педаль — безопасное управление без отрыва рук от заготовки.

Главные достоинства станка

Производительность: до 24 резов в минуту — высокая рентабельность.
Точность: автоматическая настройка зазора и угла — минимум брака.
Универсальность: подходит для всех типов листового металла и полимеров.
Безопасность: защитные панели, световые барьеры, педали.
Надёжность: компоненты Siemens, Hoerbiger-HAWE — долгий срок службы.

Экономическая эффективность

Купить гидравлические гильотинные ножницы ERMAKSAN серии CNC HVR стоит, поскольку они обеспечивают максимальную точность реза при минимальных затратах на обслуживание. Благодаря автоматической регулировке зазора, скоростному заднему упору и надёжной гидравлике, оборудование снижает трудозатраты, исключает брак и сокращает время на переналадку. Для предприятий, выпускающих металлоконструкции или корпусные изделия, это решение с быстрой окупаемостью и стабильной прибылью.

Комплектация

Контроллер ERMAKSAN ERCUT-7 с сенсорным экраном
Гидравлическая система настройки зазора между ножами
Автоматический, складывающийся задний упор (1 000 мм)
Износостойкие ножи (верх — 2 кромки, низ — 4 кромки)
Ручная настройка зазора (резервный режим)
1 000 мм боковая направляющая с миллиметровой шкалой
Передние опоры с Т-образным пазом
Система автоматической централизованной смазки
Метрическая и дюймовая шкала
Защитные панели, соответствующие нормам ЕС
Роликовый стол для скольжения листа
Электрика Siemens, гидравлика Hoerbiger-HAWE
Гидравлические прижимы листа
Теневая подсветка линии реза
Переносная ножная педаль и кнопка аварийной остановки

Дополнительные опции

Контроллеры CYBELEC CYBTOUCH-8W, ESA 625
Пневматическая система поддержки и разгрузки листа
Система антискручивания листа
Оси заднего упора X1-X2
Автоматическая система складирования готовых изделий
Лазерная линия резки
Система подогрева или охлаждения масла
Удлинённые передние опоры
Дополнительные комплекты ножей для чёрной или нержавеющей стали
