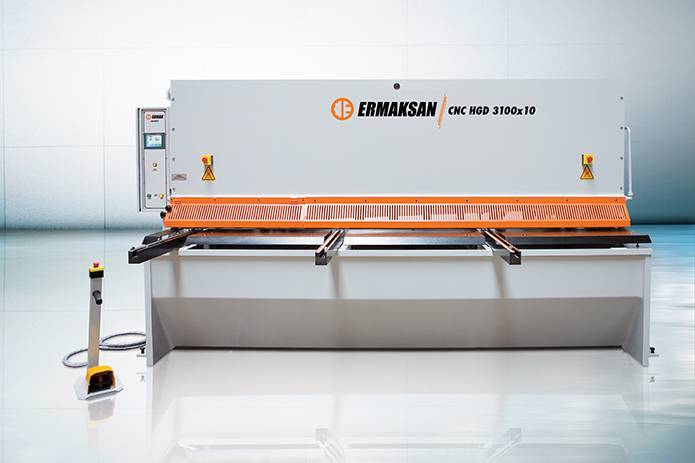

Гидравлические гильотинные ножницы ERMAKSAN серии CNC HGD

Китай

Модели серии

CN1596 CN1595 CNC HVR CNC HGS CNC HGD

Бренд ERMAKSAN
Страна производитель Китай
Серия CNC HGD
В наличии

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Гидравлические гильотинные ножницы ERMAKSAN серии CNC HGD - это высокопроизводительное оборудование для точного и быстрого раскроя листового металла толщиной от 6 до 20 мм. Станки предназначены для работы с чёрными, цветными и покрытыми металлами в условиях серийного и мелкосерийного производства. Благодаря массивной сварной станине, автоматической регулировке зазора между ножами и прецизионному заднему упору, оборудование обеспечивает чистый рез без заусенцев даже при интенсивной эксплуатации.

Толщина разрезаемого листа в стандартной комплектации – до 20 мм. По индивидуальному заказу может быть произведен станок для резки листов толщиной до 40 мм. Длина реза составляет 4100 мм, а опционально она может быть увеличена до 10000 м.

Ножницы моделей CNC HGD серийно оснащены системой ЧПУ - контроллером ERCUT-7 с сенсорным экраном. ЧПУ обеспечивает высокий уровень автоматизации оборудования, сокращая затраты ручного труда.

Назначение и области применения

Раскрой листового проката на заготовки в машиностроении и металлообработке.
Изготовление деталей для корпусов, щитов, шкафов управления и вентиляционных систем.
Подготовка заготовок для последующей гибки, штамповки или сварки.
Использование в условиях серийного и мелкосерийного производства.

Ключевые функциональные возможности

Функция	Описание
Автоматическая регулировка зазора между ножами	Точная настройка под толщину и марку материала - минимум заусенцев и брака.
Гидравлические прижимы с полиамидными накладками	Щадящий прижим не оставляет следов на алюминии и окрашенных листах.
Задний упор с точностью ±0,1 мм	Шарико-винтовая пара и автоматический отход-подход - идеальная повторяемость.
Складываемый задний упор	Позволяет резать полосы шириной более 1 000 мм без демонтажа.
Защитные решётки	Обеспечивают безопасность оператора и позволяют резать по разметке.

Преимущества использования

Высокая скорость - до 16 резов в минуту в зависимости от модели.
Точность - минимальный зазор, регулируемый вручную или автоматически.
Универсальность - подходит для чёрных, цветных и покрытых металлов.
Надёжность - компоненты Bosch-Rexroth, ATOS, ELGO.
Безопасность - защитные решётки, складывающийся упор, педальное управление.

Серия CNC HGD сочетает промышленную надёжность, цифровую точность и эргономичное управление. Она подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станков

Модель	HGD 3100-6	HGD 3100-8	HGD 3100-10	HGD 3100-13	HGD 3100-16	HGD 3100-20
Длина реза, мм	3 100	3 100	3 100	3 100	3 100	3 100
Толщина (42 кг/мм²), мм	6	8	10	13	16	20
Толщина (70 кг/мм²), мм	4	5	6	8	10	13
Угол резки, °	1,5	1,5	2	2	2,5	2,5
Резов в минуту	16	14	13	11	10	8
Гидроприжимы, шт	14	14	14	14	14	14
Усилие прижимов, т	12	24	24	31	42	54
Мощность, кВт	11	18,5	22	22	30	37
Привод заднего упора, кВт	0,75	0,75	0,75	0,75	1,1	1,1
Объём масла, л	150	250	260	310	500	500
Зазор между ножами, мм	0,05–0,8	0,05–1,0	0,05–1,3	0,05–1,5	0,05–1,9	0,05–2,3
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000
Передние суппорты, шт	2	2	2	2	2	2
Расстояние между стойками, мм	2 900	2 970	3 075	3 150	3 150	3 250
Габариты (Д×Ш×В), мм	3 925×2 100×2 315	4 000×2 150×2 430	4 050×2 270×2 500	4 100×2 325×2 625	4 150×2 360×2 625	4 350×2 380×2 700
Вес, кг	7 800	9 000	10 575	12 200	18 250	22 300

Модель	HGD 4100-6	HGD 4100-8	HGD 4100-10	HGD 4100-13	HGD 4100-16	HGD 4100-20
Длина реза, мм	4 100	4 100	4 100	4 100	4 100	4 100
Толщина (42 кг/мм²), мм	6	8	10	13	16	20
Толщина (70 кг/мм²), мм	4	5	6	8	10	13
Угол резки, °	1,5	1,5	2	2	2,5	2,5
Резов в минуту	14	12	10	9	8	7
Гидроприжимы, шт	18	18	18	18	18	18
Усилие прижимов, т	15	28	28	40	52	67
Мощность, кВт	11	18,5	22	22	30	37
Привод заднего упора, кВт	0,75	0,75	0,75	0,75	1,1	1,1
Объём масла, л	150	250	260	310	500	500
Зазор между ножами, мм	0,05–0,8	0,05–1,0	0,05–1,5	0,05–1,5	0,05–1,9	0,05–2,3
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000
Передние суппорты, шт	3	3	3	3	3	3
Расстояние между стойками, мм	2 900	2 960	3 125	3 130	3 150	3 200
Габариты (Д×Ш×В), мм	4 900×2 100×2 315	5 000×2 150×2 430	5 050×2 275×2 570	5 100×2 350×2 670	5 200×2 360×2 610	5 250×2 380×2 670
Вес, кг	10 700	11 850	14 450	16 900	24 500	27 750

Детальное описание узлов станка

Станина и конструкция

Массивная сварная станина - выдерживает многолетнюю эксплуатацию без деформации.
Современный дизайн и эргономичная компоновка - удобство при работе и обслуживании.
Надёжная фиксация заготовки - исключает смещение при резке.

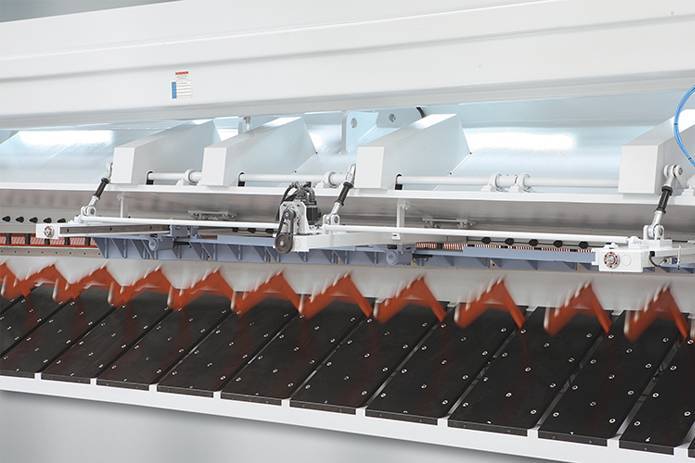

Ножевая система и прижим

Цельные верхние и нижние ножи из высокопрочной стали - 2 и 4 режущих кромки соответственно.
Полиамидные накладки на прижимах - не царапают поверхность.
Быстрая регулировка зазора - вручную или автоматически (в зависимости от контроллера).

Управление и безопасность

Стандартный контроллер ELGO P9521 NC - простота и надёжность.
Опционально - контроллер Cybelec DNC61G с автоматической настройкой зазора и упора.
Световая система защиты и складывающиеся решётки - безопасность без потери производительности.
Педальное управление - удобство при частых операциях.

Главные достоинства станка

Производительность: до 16 резов в минуту - высокая рентабельность.
Точность: зазор и упор регулируются с точностью до 0,01 мм.
Универсальность: подходит для всех типов листового металла.
Безопасность: защитные решётки, световые барьеры, педали.
Надёжность: компоненты Bosch-Rexroth, ATOS, ELGO - долгий срок службы.

Экономическая эффективность

Купить гидравлические гильотинные ножницы ERMAKSAN серии CNC HGD стоит, поскольку они обеспечивают максимальную точность реза при минимальных затратах на обслуживание. Благодаря автоматической регулировке зазора, скоростному заднему упору и надёжной гидравлике, оборудование снижает трудозатраты, исключает брак и сокращает время на переналадку. Для предприятий, выпускающих металлоконструкции или корпусные изделия, это решение с быстрой окупаемостью и стабильной прибылью.

Комплектация

NC-контроллер ELGO P9521
Цельные ножи (верх - 2 кромки, низ - 4 кромки)
Ручная регулировка зазора между ножами
Гидросистема Bosch-Rexroth
Бесшумный гидронасос ATOS
Автоматически складывающийся задний упор (1 000 мм)
Мощные гидроцилиндры прижима
Шариковые опоры на столе
Передний суппорт с качающимися упорами
Подсветка линии реза
Педальное управление

Дополнительные опции

Контроллер Cybelec DNC61G с автоматической настройкой зазора и упора
Пневматическая система поддержки листа
Система автоматической укладки листа
Лазерный указатель линии реза
Световая система защиты
Маслоохладитель
Увеличенные боковые поддержки
Угловой датчик
Комплект ножей для нержавеющей стали
