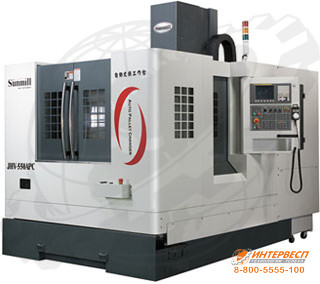

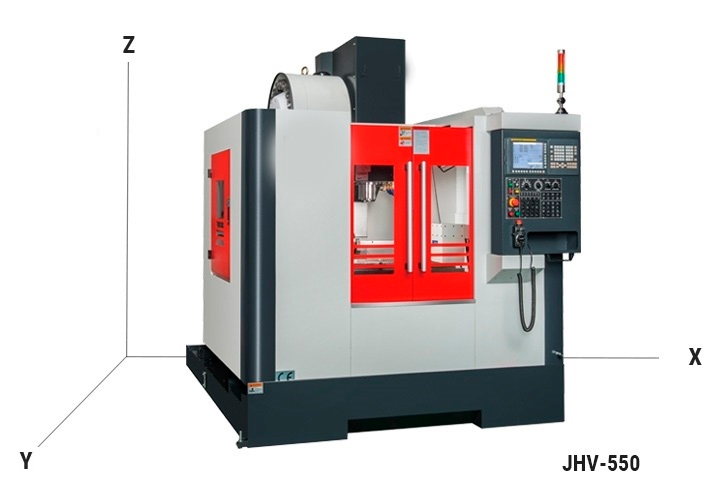

Вертикальный фрезерный обрабатывающий центр JHV-550APC (2 паллеты)

Фрезерный станок с ЧПУ Sunmill JHV-550APC - это высокоточный двухпалетный обрабатывающий центр вертикального типа, предназначенный для выполнения черновой и чистовой фрезерной обработки деталей из чёрных и цветных металлов. Благодаря автоматической системе смены паллет, мощному шпинделю 10 000 об/мин и жёсткой литой станине, станок обеспечивает высокую производительность даже при многосменной работе. Он идеально подходит для серийного производства в авиастроении, машиностроении, энергетике и приборостроении.

Назначение и области применения

• Изготовление корпусных деталей для авиационной и космической промышленности.
• Обработка компонентов для железнодорожного и сельскохозяйственного машиностроения.
• Производство узлов для оборонной и судостроительной отраслей.
• Серийная и единичная обработка заготовок в общем машиностроении.

Ключевые функциональные возможности

Преимущества использования

• Высокая жёсткость - литая станина из чугуна Meehanite выдерживает интенсивные нагрузки.
• Точность - повторяемость позиционирования до ±0,005 мм.
• Производительность - ускоренные подачи до 36 м/мин и АСИ за 2–3 секунды.
• Удобство - двухпалетная система, маховичок, щупы, кондиционер электрошкафа.
• Надёжность - компоненты Fanuc, Siemens, SKF и других мировых брендов.

Станок сочетает промышленную надёжность, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Детальное описание узлов станка

Станина и конструкция

• Жёсткая литая станина из чугуна Meehanite - обеспечивает устойчивость и гасит вибрации.
• Термообработка для снятия внутренних напряжений - повышает долговечность и стабильность геометрии.
• Отсутствие необходимости в фундаменте - станок устанавливается на ровный пол и крепится анкерами.

Шпиндель и инструментальная система

• Ремённый привод - снижает шум и вибрации при высоких оборотах.
• Масляное охлаждение - поддерживает постоянную температуру и исключает тепловую деформацию.
• Автоматическая смена инструмента - 24 позиции, время замены менее 3 секунд.
• Щуп для привязки инструмента - упрощает наладку и контроль износа.

Управление и безопасность

• Система ЧПУ Fanuc 0i-MF - интуитивный интерфейс, поддержка 2D/3D-графики и онлайн-подсказок.
• Кабинетная защита - предотвращает разбрызгивание СОЖ и вылет стружки.
• Кондиционер электрошкафа - стабильная работа электроники при любых условиях.
• Сигнальная лампа и освещение зоны резания - удобство при круглосуточной работе.

Главные достоинства станка

1. Производительность: двухпалетная система - минимум простоев.
2. Точность: жёсткая станина и линейные направляющие - стабильное качество.
3. Надёжность: Fanuc, Meehanite, SKF - многолетняя служба без капремонта.
4. Универсальность: обработка корпусов, валов, плит - один станок на всё производство.
5. Эргономика: маховичок, щупы, транспортёр - комфорт при работе.

Экономическая эффективность

Купить фрезерный станок с ЧПУ Sunmill JHV-550APC стоит, поскольку он объединяет функции универсального станка и высокопроизводительного центра в одном корпусе. Благодаря двухпалетной системе, высокой скорости подач и точности позиционирования, оборудование минимизирует трудозатраты, сокращает цикл изготовления и исключает брак. Для предприятий, выпускающих детали для авиастроения, энергетики или общего машиностроения, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

• Чугунная литая станина Meehanite с усиленными рёбрами жёсткости
• Система ЧПУ Fanuc 0i-MF с 10,4-дюймовым дисплеем
• Двухпалетная система смены заготовок (время смены - 12 сек)
• Шпиндель BT-40, 10 000 об/мин, ремённый привод, масляное охлаждение
• Линейные направляющие качения и ШВП с предварительным натягом
• Рабочий стол 600×400 мм с 3 T-пазами
• Шнековый конвейер удаления стружки и бак
• Щуп для привязки инструмента
• Выносной ручной маховичок
• Кабинетная защита и сигнальная лампа
• Интерфейсы USB, RS-232, карта памяти 512 МБ
• Кондиционер электрошкафа и автоматическая система смазки

Дополнительные опции

• Щуп для обмера детали (Renishaw OMP60)
• Лазерная система измерения инструмента (Renishaw NC4)
• Контроль поломки инструмента
• Подача СОЖ через центр шпинделя (20 / 30 / 70 бар)
• Термостабилизация СОЖ
• Линейные оптические датчики по осям
• Бумажный фильтр для СОЖ
• Система вытяжки испарений
• Компрессор и стабилизатор напряжения
• Поворотный или наклонно-поворотный стол (4-я и 4+1 ось)
