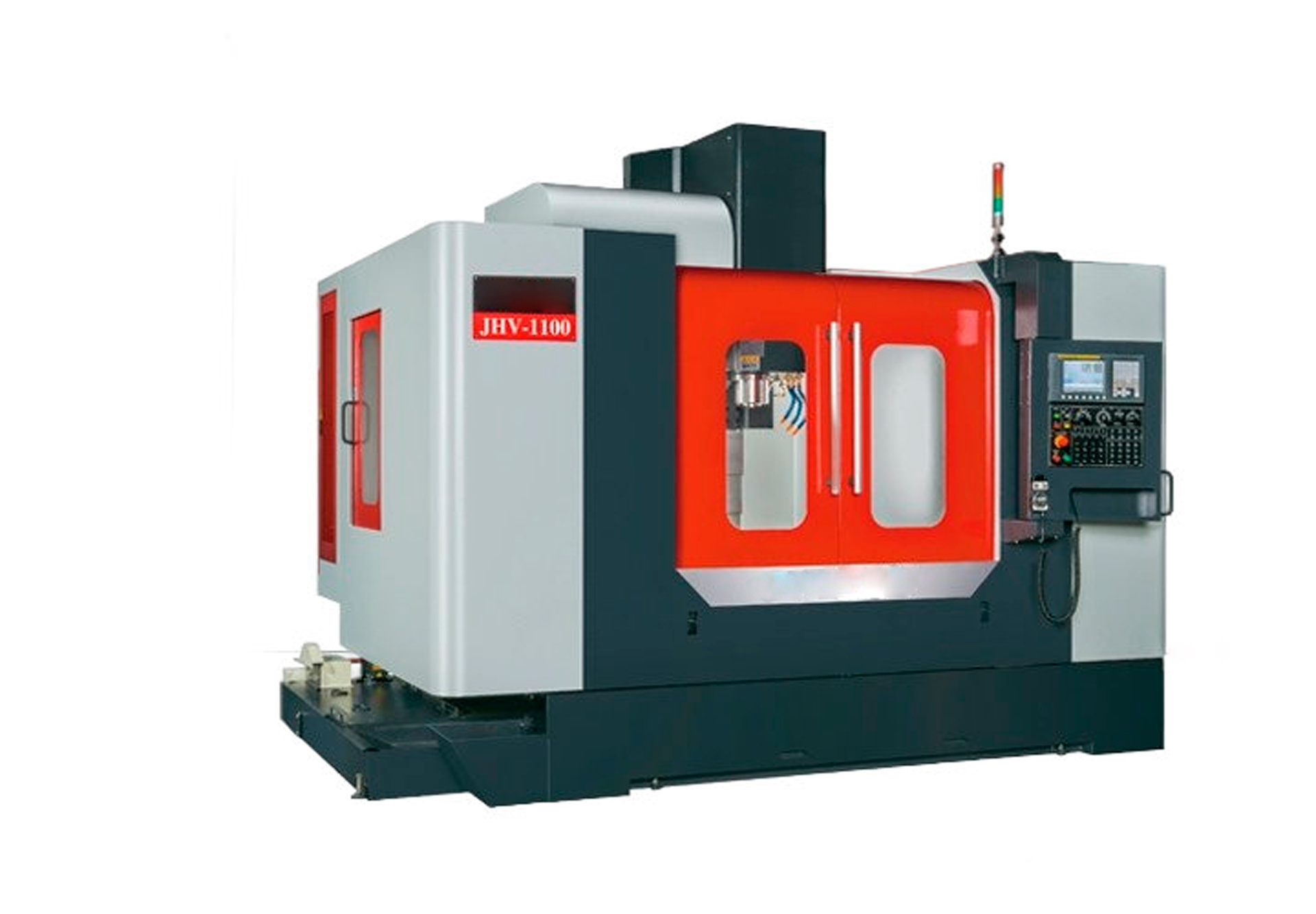

Вертикальный фрезерный обрабатывающий центр JHV-1100

Вертикальный фрезерный обрабатывающий центр JHV-1100 - это высокопроизводительное оборудование для прецизионной фрезерной, сверлильной и расточной обработки деталей из чёрных и цветных металлов. Станок предназначен для работы в условиях единичного, мелкосерийного и серийного производства, где важны точность, повторяемость и стабильность качества. Благодаря жёсткой литой станине, линейным направляющим качения и мощному шпинделю с частотой вращения до 8 000 об/мин, центр обеспечивает высокую производительность даже при тяжёлых режимах обработки.

Назначение и области применения

• Изготовление корпусных деталей для авиационной и космической промышленности.
• Обработка компонентов для железнодорожного и сельскохозяйственного машиностроения.
• Производство узлов для оборонной и судостроительной отраслей.
• Серийная и единичная обработка заготовок в общем машиностроении.

Ключевые функциональные возможности

Преимущества использования

• Высокая жёсткость - литая чугунная станина выдерживает интенсивные нагрузки.
• Точность - соответствие международному стандарту VDI/DGQ 3441.
• Производительность - ускоренные подачи до 30 м/мин и автоматическая смена инструмента.
• Удобство - выносной маховичок, щупы, транспортёр стружки, пневмопистолет.
• Надёжность - компоненты Fanuc, Siemens, SKF и других мировых брендов.

Обрабатывающий центр JHV-1100 сочетает промышленную надёжность, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Детальное описание узлов станка

Станина и конструкция

• Жёсткая литая станина из специального чугуна - обеспечивает устойчивость и гасит вибрации.
• Отсутствие необходимости в фундаменте - станок устанавливается на ровный пол и крепится анкерами.
• Термообработка для снятия внутренних напряжений - повышает долговечность и стабильность геометрии.

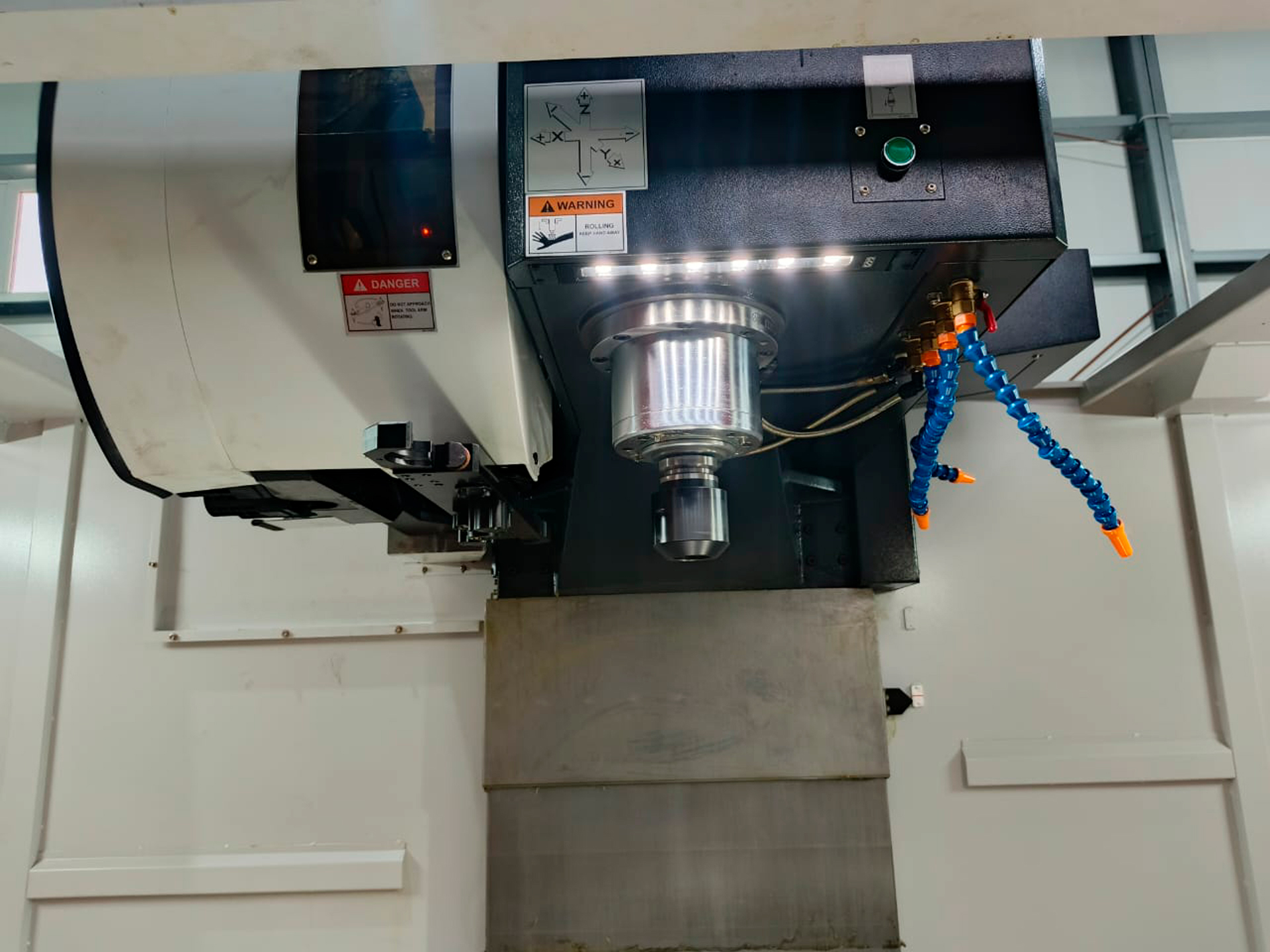

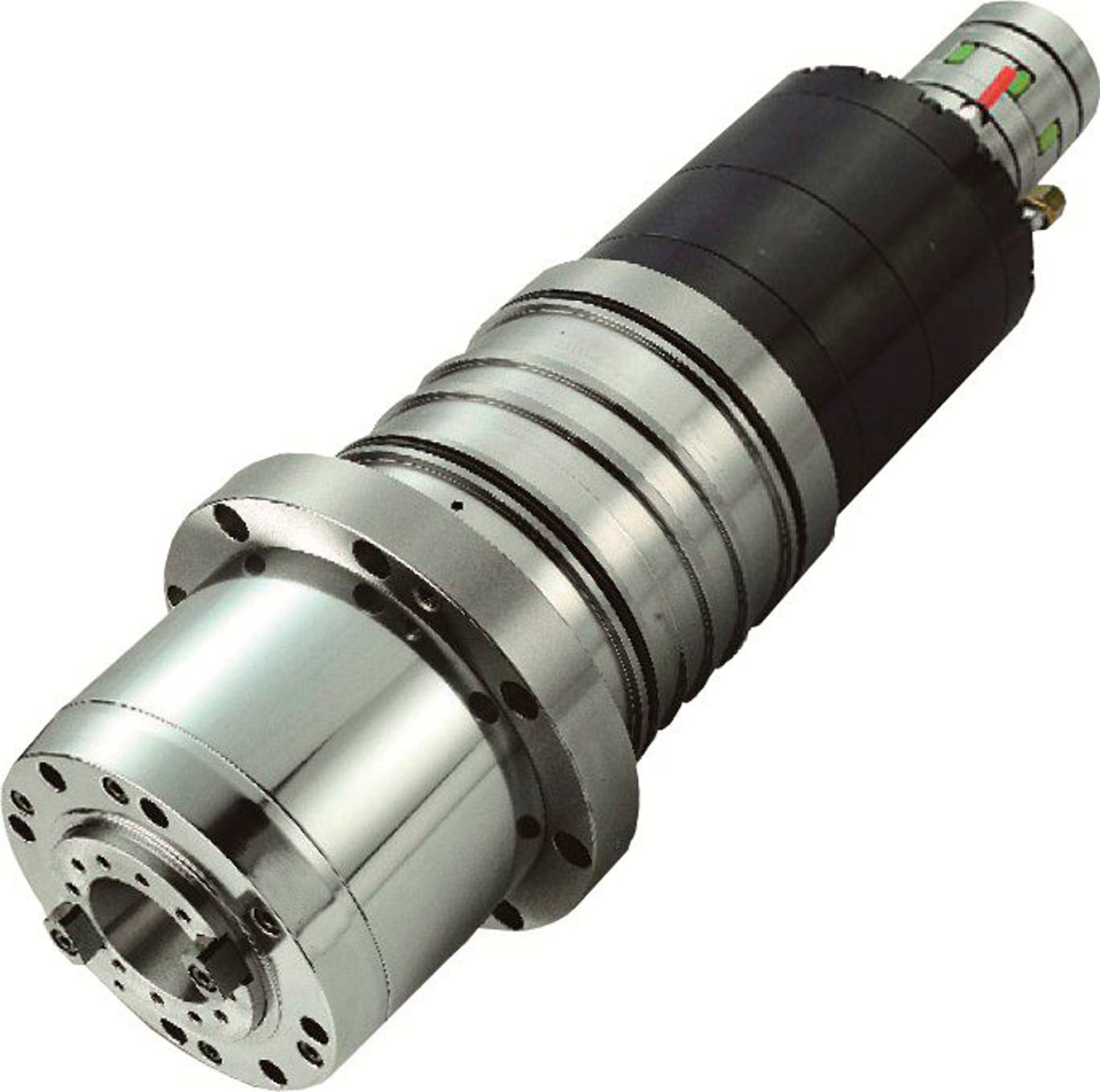

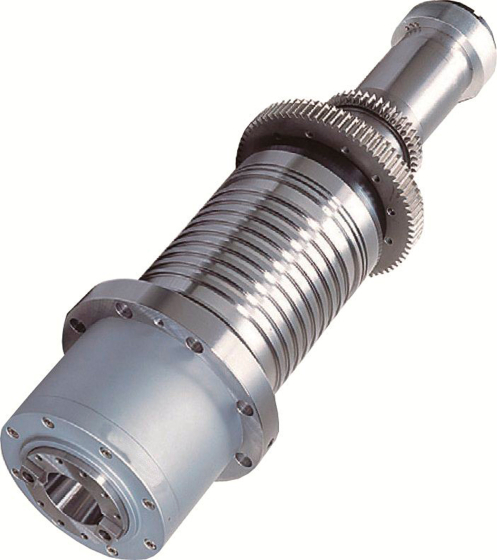

Шпиндель и инструментальная система

• Шпиндель с ремённой передачей - снижает шум и вибрации при высоких оборотах.
• Масляное охлаждение - поддерживает постоянную температуру и исключает тепловую деформацию.
• Автоматическая смена инструмента за 2–3 секунды - повышает производительность.
• Щуп для привязки инструмента - упрощает наладку и контроль износа.

Управление и безопасность

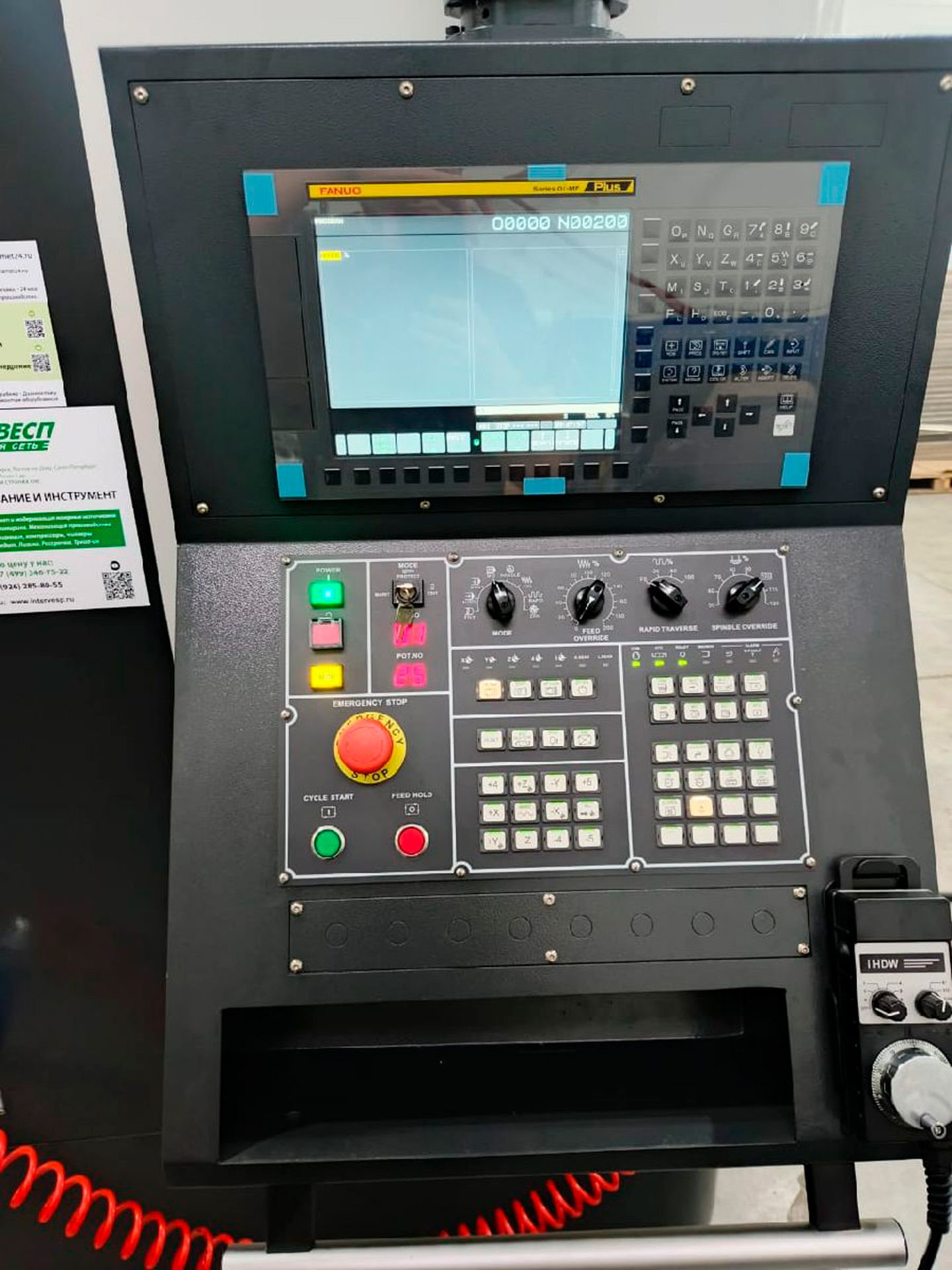

• Система ЧПУ Fanuc 0i-MF Plus - интуитивный интерфейс, поддержка 2D-графики и онлайн-подсказок.

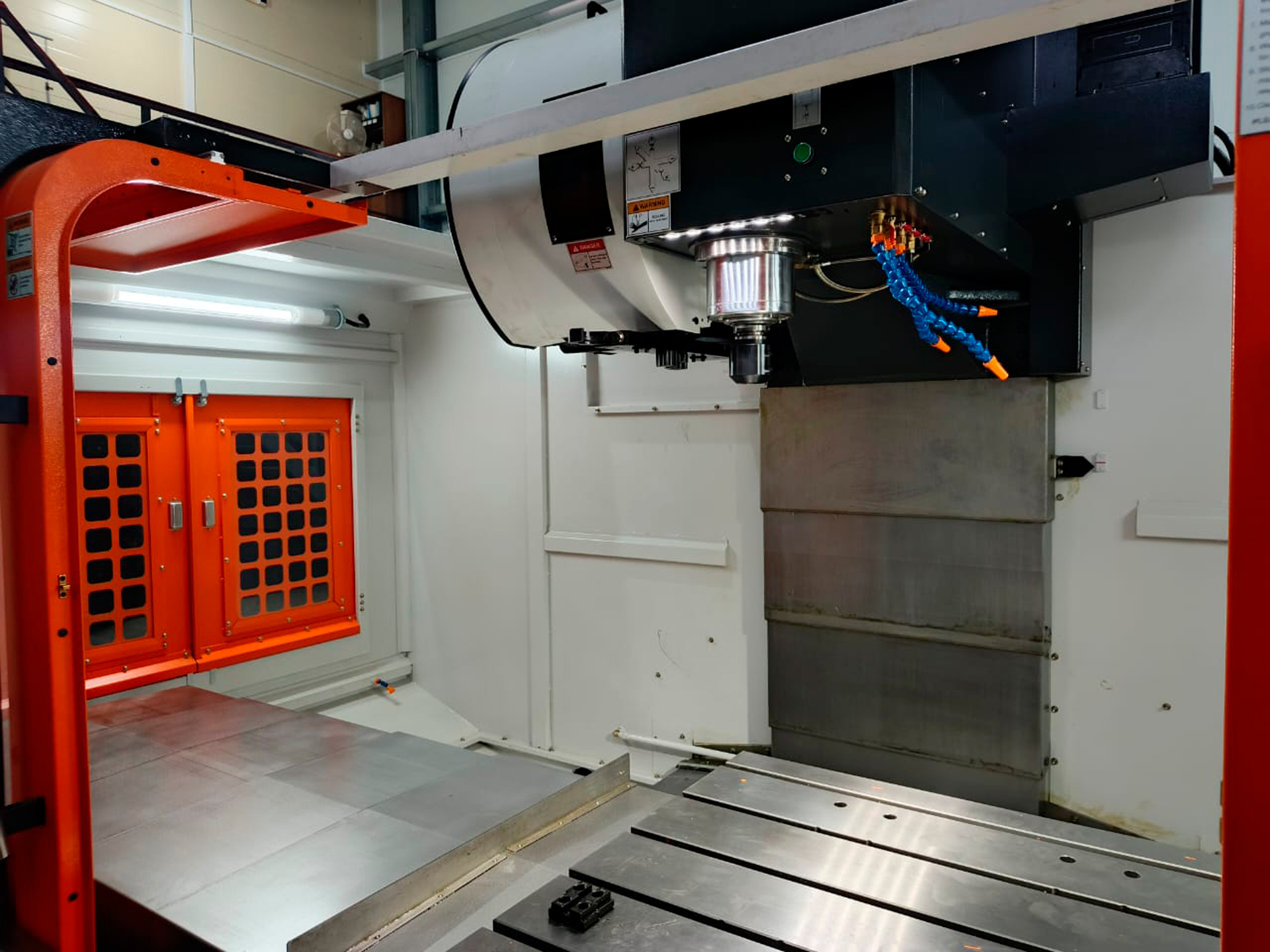

• Защитная кабина и крыша рабочей зоны - безопасность оператора и чистота производства.
• Сигнальная лампа и освещение зоны резания - удобство при круглосуточной работе.
• Подача воздуха (6 бар) - для продувки и работы пневмоустройств.

Главные достоинства станка

1. Точность: соответствие VDI/DGQ 3441 - готово к ответственным задачам.
2. Производительность: ускоренные подачи и АСИ - минимум простоев.
3. Надёжность: чугунная станина, Fanuc, SKF - многолетняя служба без капремонта.
4. Универсальность: обработка корпусов, валов, плит - один станок на всё производство.
5. Эргономика: маховичок, щупы, транспортёр - комфорт при работе.

Экономическая эффективность

Купить вертикальный фрезерный обрабатывающий центр JHV-1100 стоит, поскольку он объединяет функции универсального станка и высокопроизводительного центра в одном корпусе. Благодаря автоматической смене инструмента, высокой скорости подач и точности позиционирования, оборудование минимизирует трудозатраты, сокращает цикл изготовления и исключает брак. Для предприятий, выпускающих детали для авиастроения, энергетики или общего машиностроения, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

• Чугунная литая станина с усиленными рёбрами жёсткости
• Система ЧПУ Fanuc 0i-MF Plus с цветным дисплеем

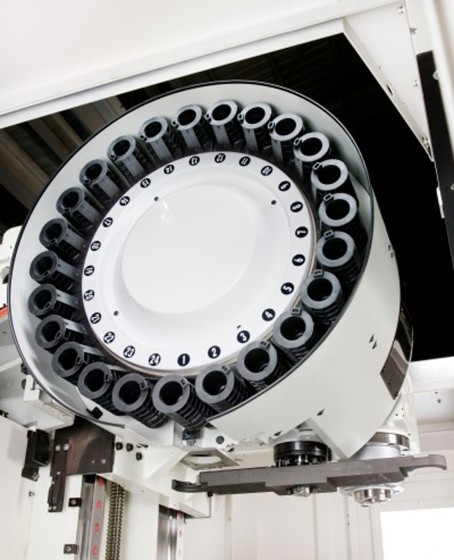

• Автоматическая смена инструмента (24 позиции)

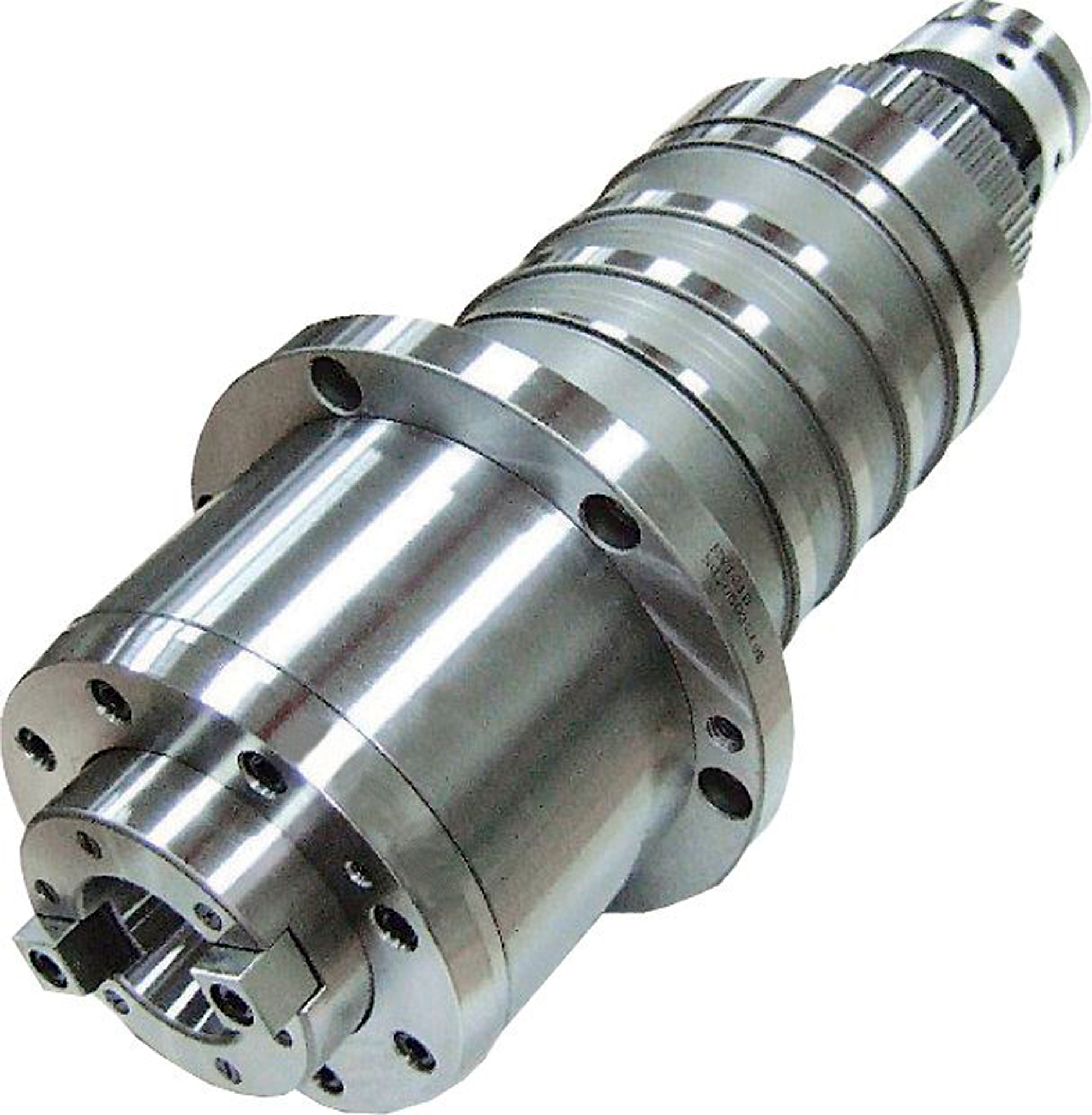

• Шпиндель BT40, 8 000 об/мин, ремённый привод, масляное охлаждение

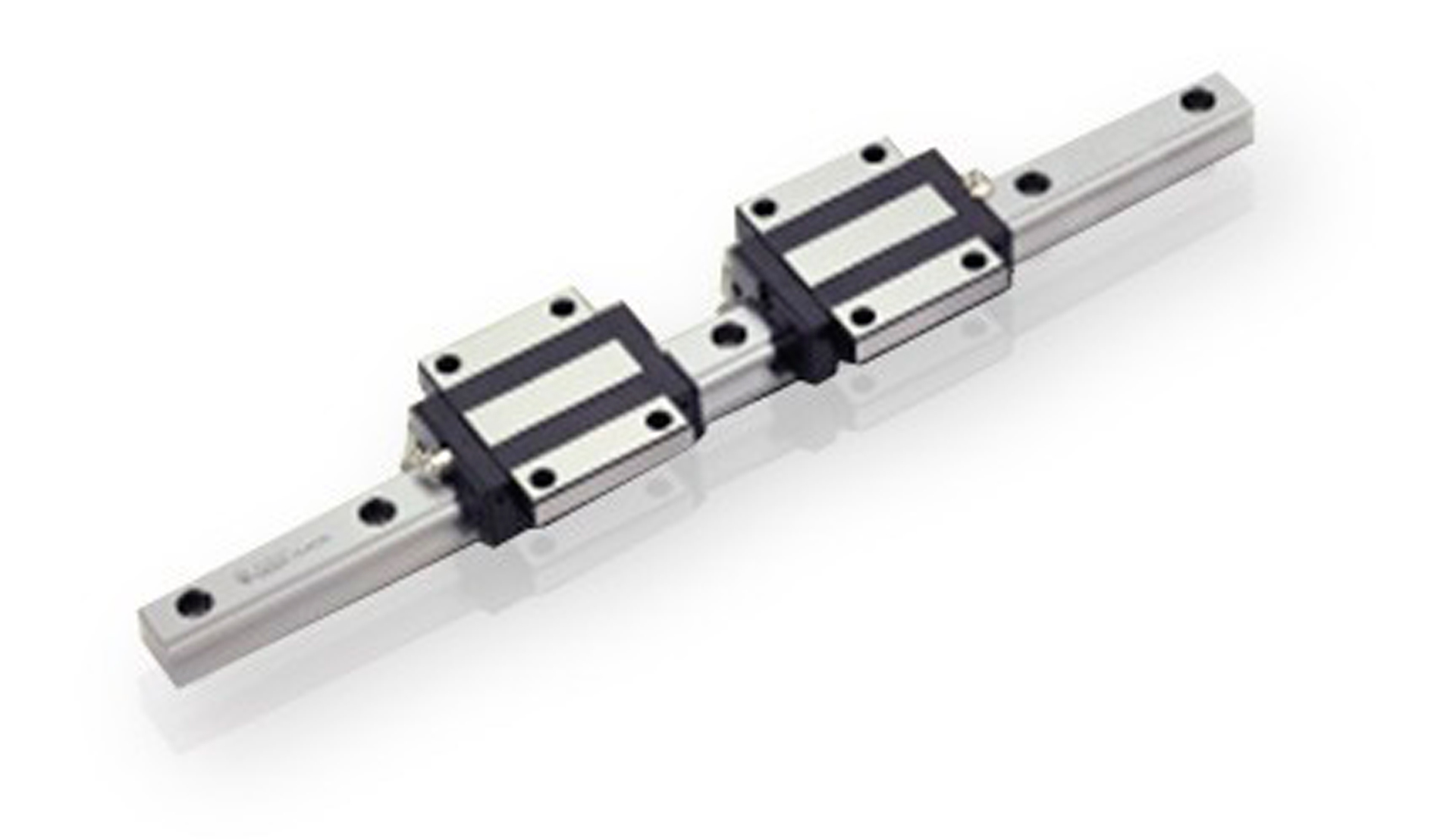

• Линейные направляющие качения и ШВП

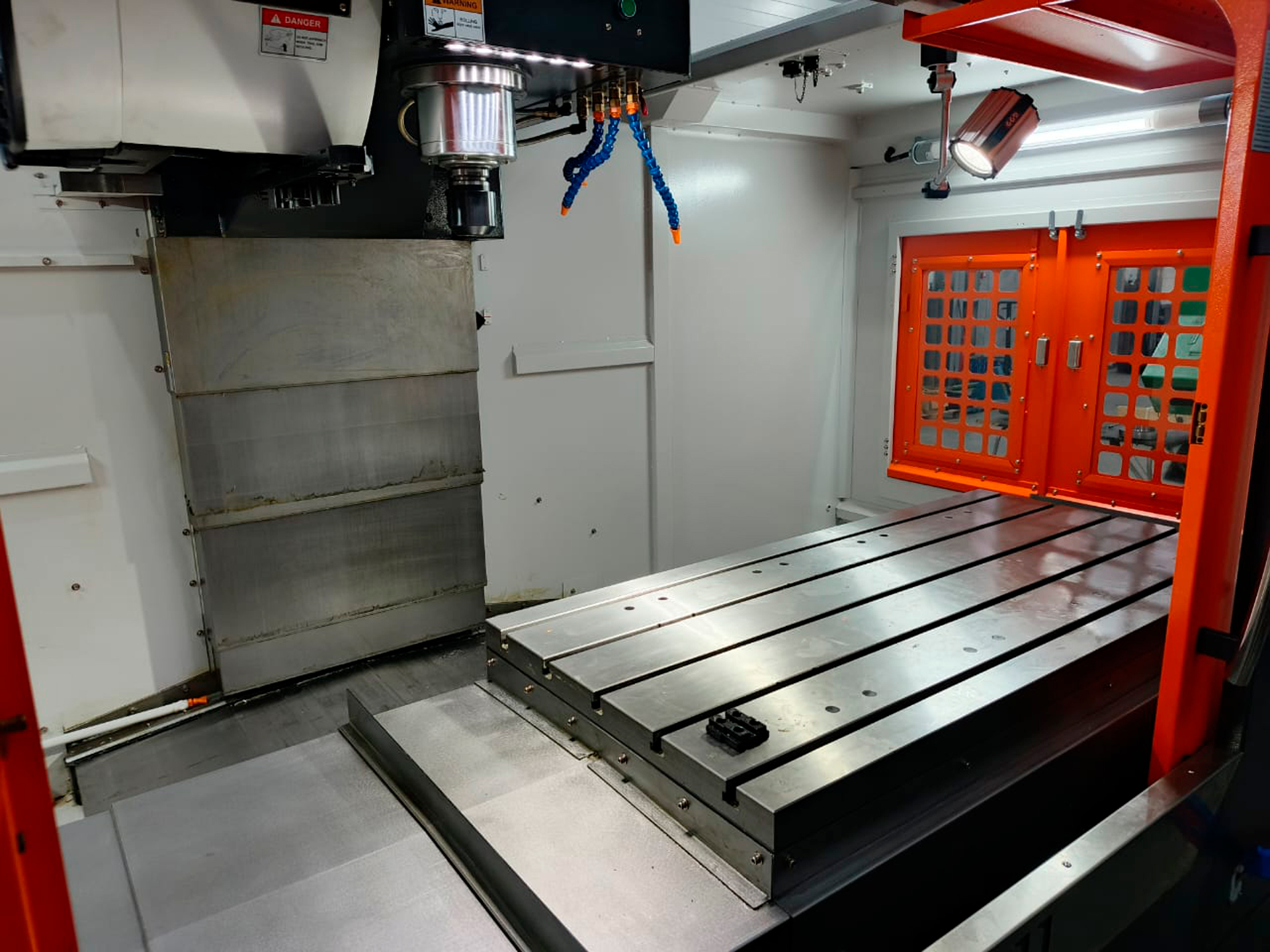

• Рабочий стол 1 250×630 мм с 5 T-пазами

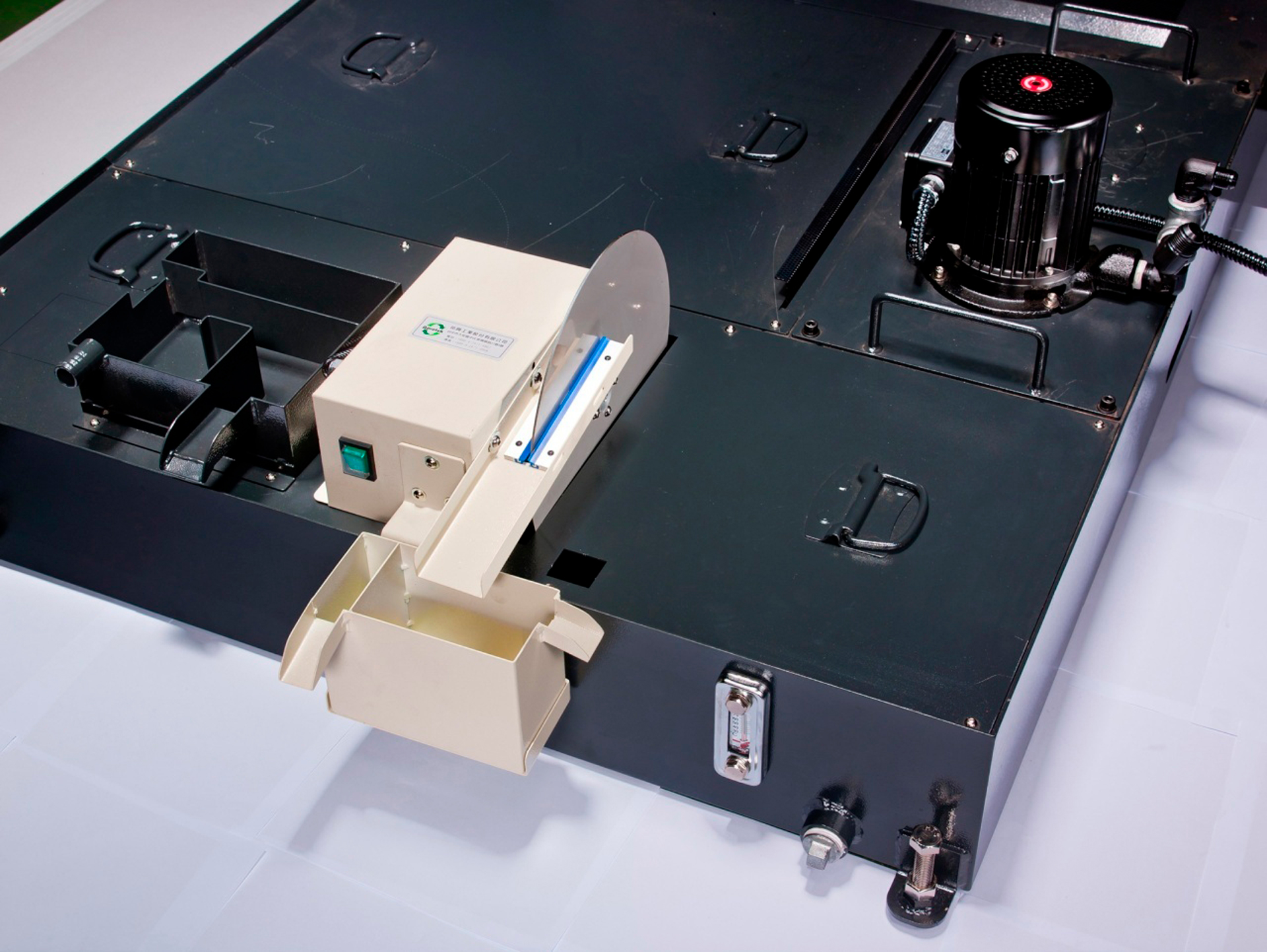

• Шнековый конвейер удаления стружки и бак
• Щуп для привязки инструмента
• Выносной ручной маховичок
• Защитная кабина и сигнальная лампа
• Интерфейсы USB, RS-232, карта памяти 512 МБ

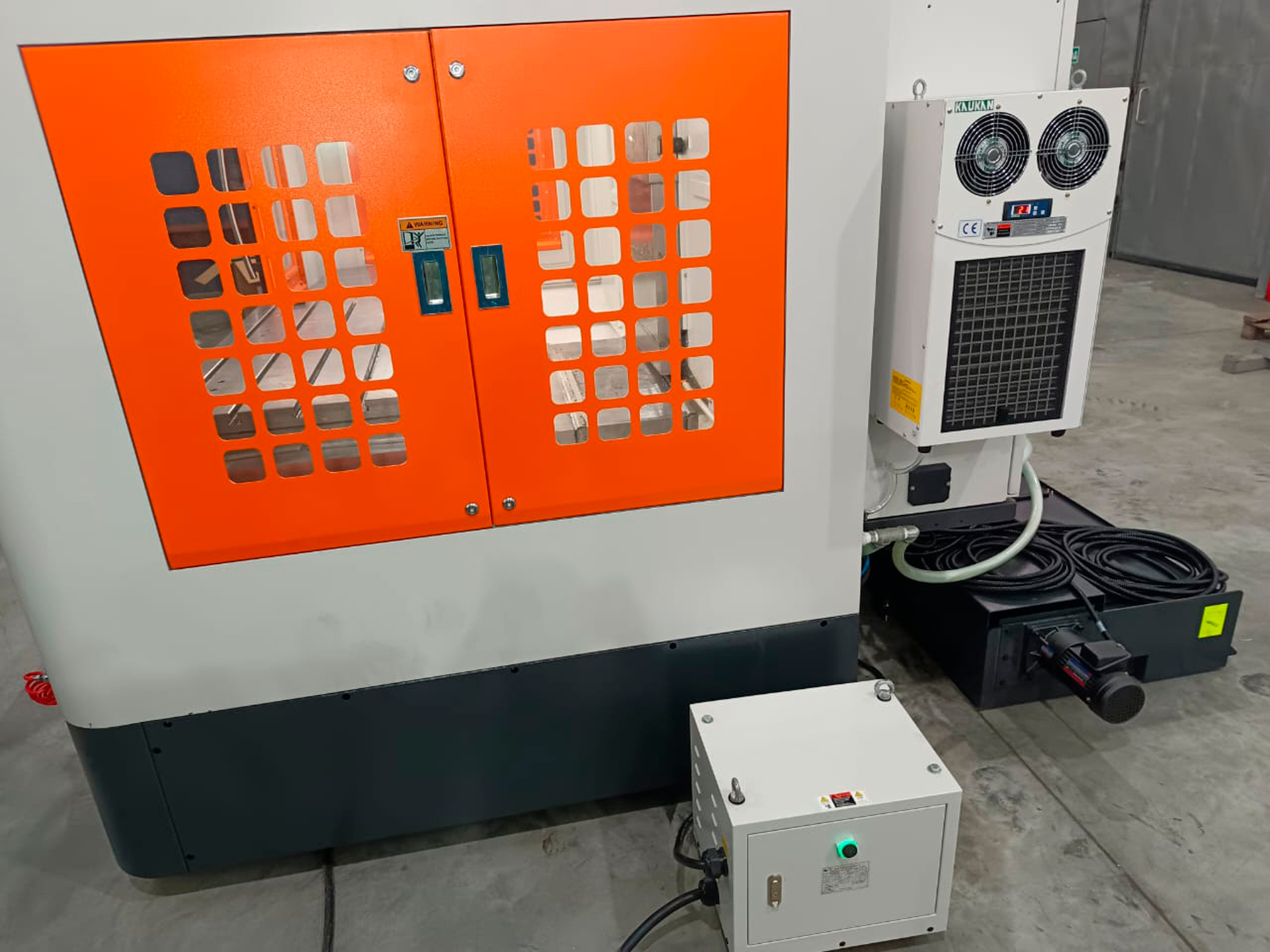

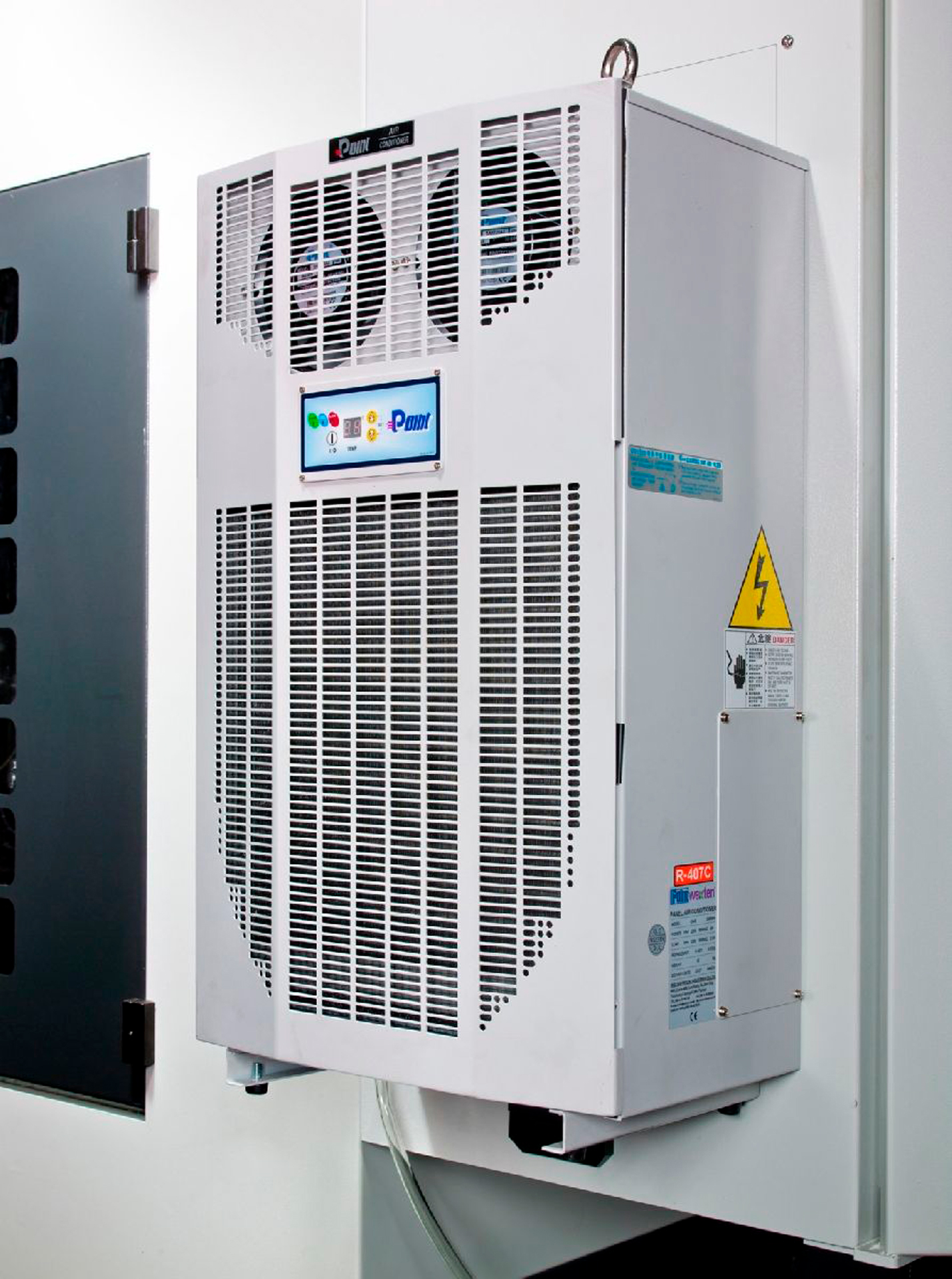

• Кондиционер электрошкафа и дисковый маслоотделитель

Дополнительные опции

• Щуп для обмера детали (Renishaw OMP60)
• Лазерная система измерения инструмента (Renishaw NC4)
• Контроль поломки инструмента
• Подача СОЖ через центр шпинделя
• Термостабилизация СОЖ
• Линейные оптические датчики по осям
• Бумажный фильтр для СОЖ
• Система вытяжки испарений
• Компрессор и стабилизатор напряжения

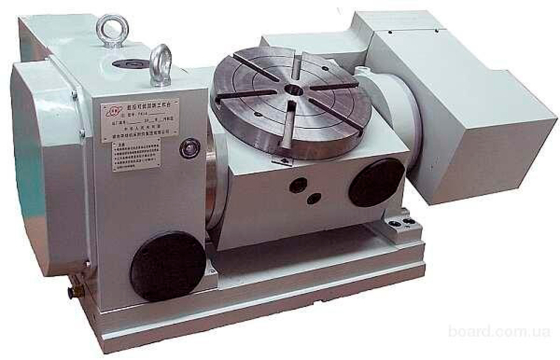

• Поворотный или наклонно-поворотный стол (4-я и 4+1 ось)
