Двухсторонний расточно-фрезерный обрабатывающий центр BOSM II BT50

Двухсторонний расточно-фрезерный обрабатывающий центр BOSM II BT50 - портальный комплекс для точной двусторонней обработки. Открытая рамная схема упрощает крановую загрузку и сохраняет жёсткость при резании.

Назначение и области применения

• Одновременное фрезерование, расточка и сверление противоположных граней симметричных деталей.
• Формирование сложных контуров за один установ без переустановки заготовки.
• Производство узлов для тяжёлого машиностроения, энергетики и транспортного сектора.
• Интеграция в цеха, где требуется минимизация холостых переходов.

Ключевые функциональные возможности

Преимущества использования

• Многооперационность: Параллельная обработка граней формирует профиль за один цикл, исключая погрешности базирования.
• Свободная логистика: Портальная рама без верхних перекрытий ускоряет монтаж массивных плит краном.
• Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт черновой и чистовой обработки.
• Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без доводки.
• Мощностной резерв: Двигатель 37 кВт уверенно работает с вязкими сплавами при глубокой расточке.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Детальное описание узлов станка

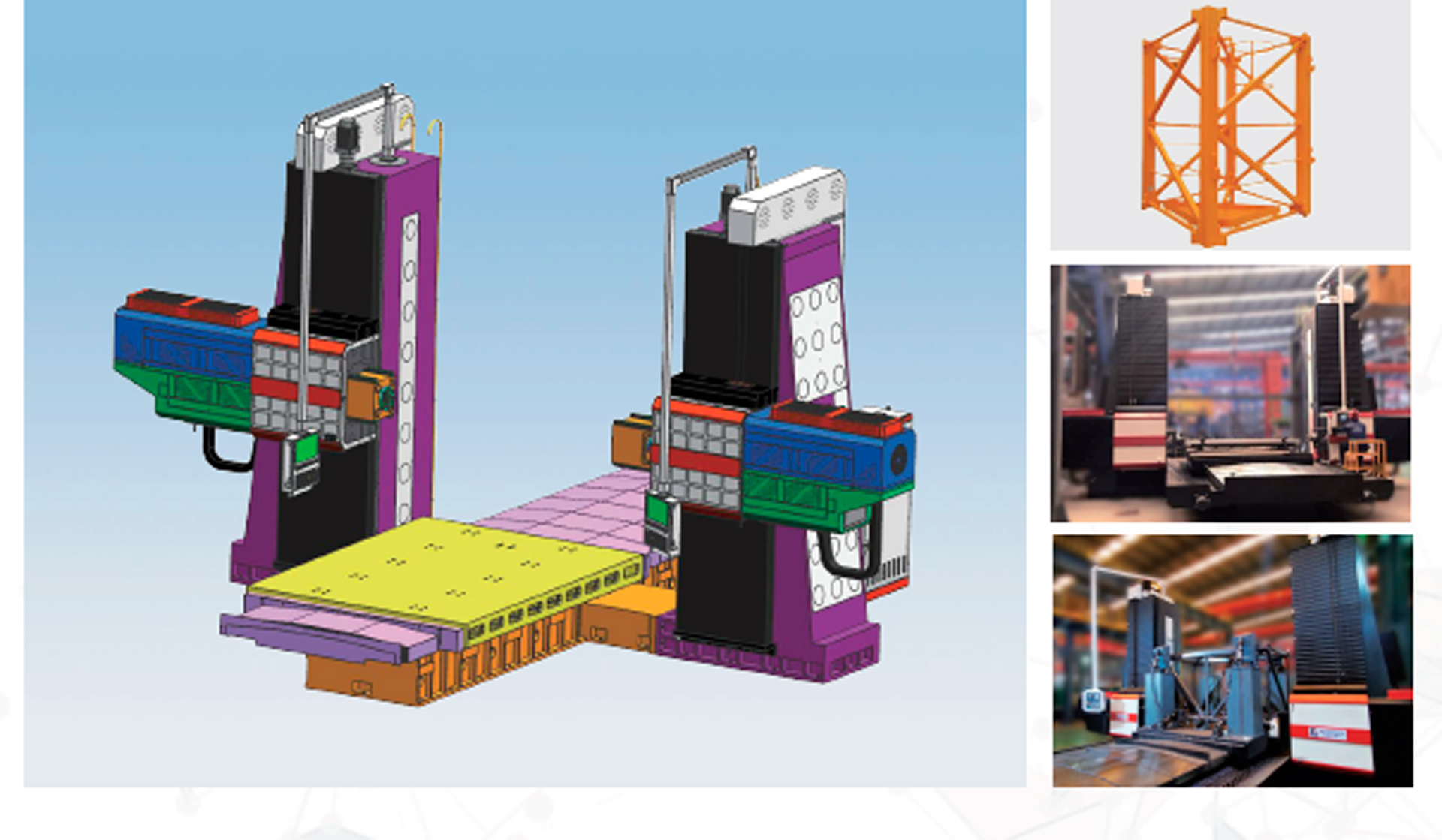

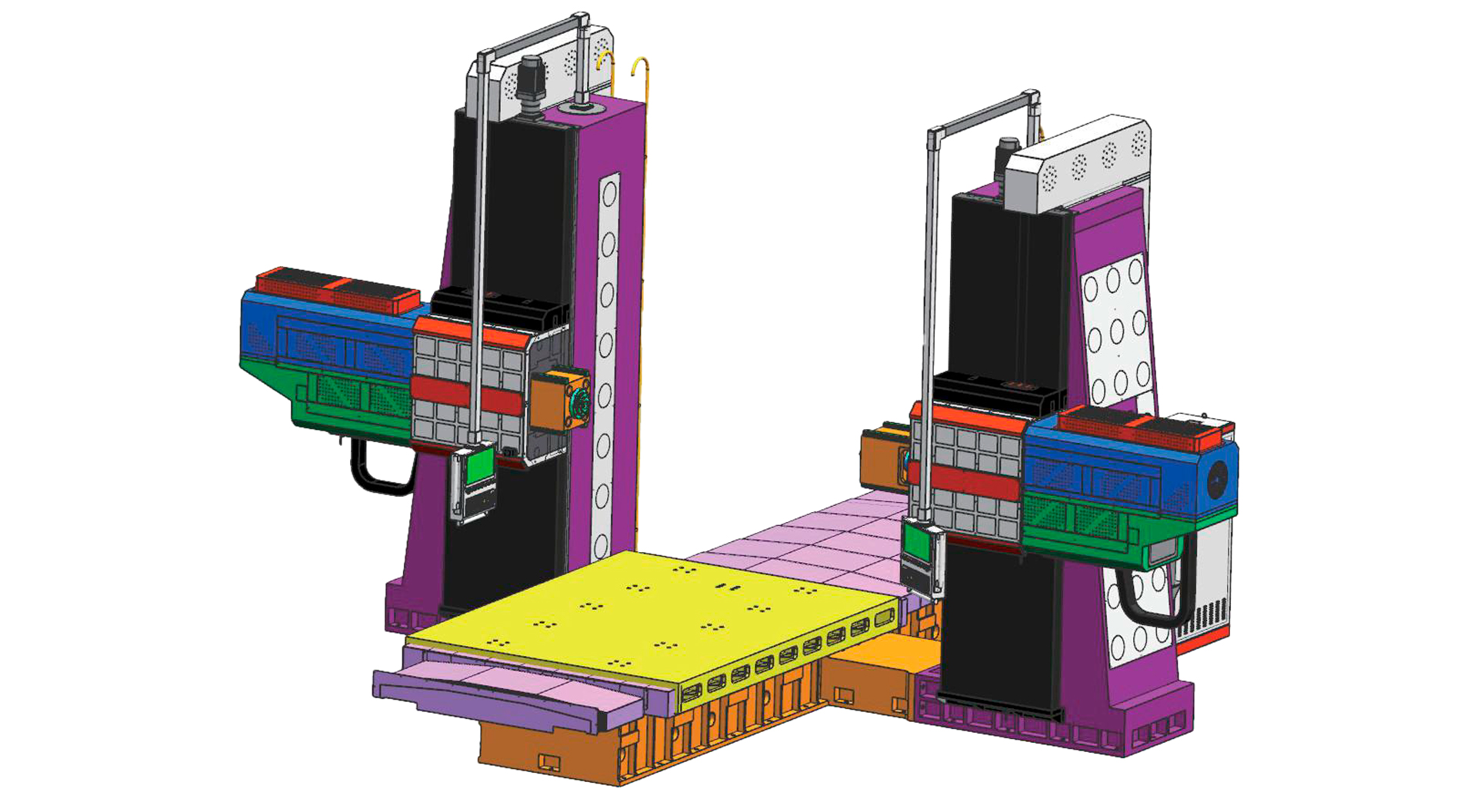

Портальная конструкция и станина

• Открытая рамная архитектура формирует беспрепятственный доступ к рабочей зоне, что критично при базировании симметричных заготовок. Отсутствие жёстких верхних перемычек радикально ускоряет смену деталей.
• Массивное основание поглощает паразитные колебания, сохраняя геометрию обработки на всей площади стола.

Шпиндельный узел

• Привод с конусом BT50 и мощностью 37 кВт поддерживает диапазон 30–6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
• Коробчатая структура бабки минимизирует биения, позволяя уверенно выполнять как черновую расточку до 500 мм, так и чистовое фрезерование.

Система позиционирования и ЧПУ

• Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
• Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

• Совместимость с ведущими системами ЧПУ упрощает программирование двухсторонних траекторий для корпусных деталей.
• Фрезерные диски диаметром 250 мм и настраиваемое расстояние до стола расширяют технологические возможности без переустановки детали.

Главные преимущества двухстороннего центра BOSM II BT50

1. Скорость: Диапазон до 6 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
2. Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
3. Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
4. Универсальность: Один агрегат покрывает задачи от сверления до двустороннего фрезерования и расточки.
5. Надежность: Стационарный стол и перемещаемая рама рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить Двухсторонний расточно-фрезерный обрабатывающий центр BOSM II BT50 стоит, поскольку портальная архитектура радикально сокращает время базирования тяжёлых заготовок, а выполнение операций с двух сторон за один цикл сводит к нулю необходимость ручного позиционирования. Возможность точной обработки симметричных деталей и интеграции опциональных магазинов инструмента оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.
