Электроэрозионные проволочно-вырезные станки CHMER серии RX

Тайвань

Модели серии

CHMER RX CHMER GX CHMER G CHMER GX 430 L

Наличие системы автоматической заправки проволоки (AWT) Да
Тип привода AC сервомотор
Диаметр рабочей проволоки 0,15~0,3 (стандарт 0,25)
Скорость подачи проволоки 300

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Электроэрозионные проволочно-вырезные станки CHMER серии RX - это высокоточное оборудование для обработки токопроводящих материалов методом электроэрозионной резки проволокой. Станки предназначены для изготовления сложных деталей с микронной точностью из жаропрочных сталей, титановых и карбидных сплавов, широко применяемых в инструментальном, пресс-формовом, аэрокосмическом и автомобильном производстве. Благодаря линейным приводам по осям X и Y, оптическим линейкам с разрешением 0.5 мкм и системе автоматической заправки проволоки, оборудование обеспечивает повторяемость до 2–3 мкм и шероховатость поверхности Ra 0.4–0.63 мкм.

Назначение и области применения

Изготовление штампов, пресс-форм, электродов и оснастки повышенной точности.
Обработка твёрдых и термостойких сплавов, недоступных для механической обработки.
Производство деталей с переменным сечением и сложным пространственным профилем.
Финишная обработка ответственных компонентов в авиационной, медицинской и оборонной промышленности.

Ключевые функциональные возможности

Функция	Описание
Приводы	Линейные приводы CHMER по осям X и Y — исключают люфты, обеспечивают стабильную подачу и многолетнюю точность без регулировок.
Система ЧПУ	Интегрированная система управления с поддержкой автоматической коррекции траектории и термокомпенсации.
Автоматическая заправка проволоки	Заправка за 8 секунд, в том числе в зоне обрыва под водой, без возврата в начальную точку.
Станина	Сварная конструкция, усиленная рёбрами жёсткости, просчитанная методом конечных элементов (FEA).
Обработка под углом	Оси U/V позволяют создавать конусы, фаски и детали с переменным профилем.

Преимущества использования

Высокая точность: благодаря линейным приводам и оптическим линейкам с разрешением 0.5 мкм.
Стабильность: сварная станина и термоконтроль исключают деформации даже при длительной работе.
Автономность: система автозаправки проволоки позволяет работать без участия оператора в ночную смену.
Гибкость: возможность обработки деталей от 0.1 мм толщиной до крупногабаритных заготовок до 4 000 кг.
Надёжность: компоненты CHMER рассчитаны на эксплуатацию более 10 лет без потери точности.

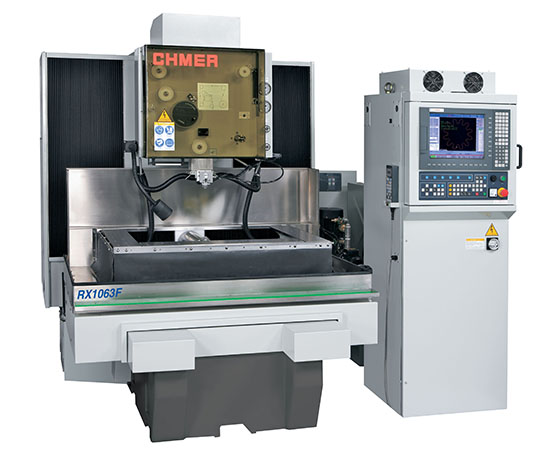

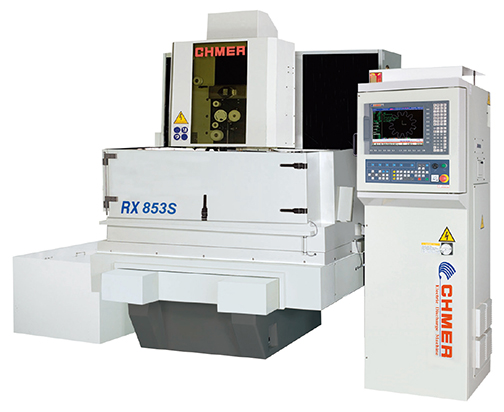

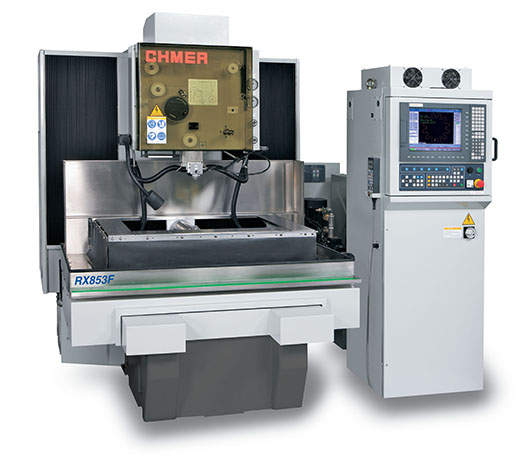

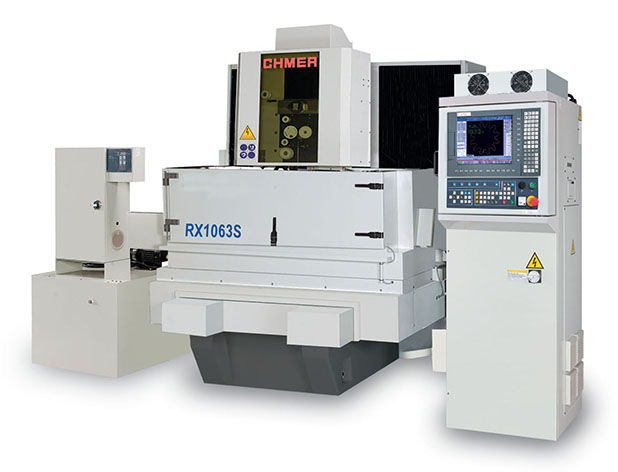

Электроэрозионные проволочно-вырезные станки CHMER серии RX (F-струйный тип, S-погружной тип) предназначены для обработки как крупногабаритных деталей, так и для матриц и пуансонов сложной формы, которые применяются в различных отраслях машиностроения и удовлетворяют всем требованиям высокоскоростной обработки с соблюдением требований к качеству поверхности обрабатываемых деталей.

Технические характеристики

Параметр	RX 853 S/F	RX 1063 S/F	RX 1065 S/F	RX 1283 S
Перемещение по осям X/Y, мм	800 × 500	1 000 × 600	1 000 × 600	1 200 × 800
Перемещение по осям U/V/Z, мм	150 × 150 × 300	150 × 150 × 300	160 × 160 × 500	120 × 120 × 300
Максимальные размеры заготовки, мм	1 210 × 800 × 295	1 450 × 900 × 295	1 240 × 900 × 495	1 550 × 1 100 × 295
Максимальный вес заготовки, кг	1 000 / 2 000	1 500 / 3 000	3 000 / 5 000	4 000
Подача по осям X/Y, мм/мин	800	800	800	800
Скорость подачи проволоки, мм/сек	300	300	300	300
Масса, кг	5 600 / 5 000	7 100 / 6 500	7 600 / 7 500	15 000

Детальное описание узлов станка

Линейные приводы CHMER

Разработаны и произведены на заводах CHMER, исключают износ, люфты и необходимость в регулировке.
Обеспечивают высокую динамику и точность позиционирования на протяжении всего срока службы.
Позволяют обрабатывать сложные 3D-профили без потери качества даже после 10 лет эксплуатации.

Оптические линейки и сервоприводы

Оптические линейки с разрешением 0.5 мкм по осям X и Y — основа микронной точности.
Сервоприводы обеспечивают плавную и синхронную работу всех осей.
Система коррекции компенсирует термические расширения и естественный износ.

Система автоматической заправки проволоки

Заправка занимает всего 8 секунд даже в месте обрыва под водой.
Подходит для проволоки диаметром от 0.1 мм.
AC-сервопривод обеспечивает стабильное натяжение проволоки и исключает проскальзывание.
Возможна работа на ступенчатых деталях без вмешательства оператора.

Конструкция станины

Сварная конструкция, усиленная рёбрами жёсткости и просчитанная методом конечных элементов (FEA).
Обеспечивает высокую жёсткость и устойчивость к вибрациям.
Гарантирует стабильную геометрию даже при длительной непрерывной работе.

Обработка под углом

Оси U и V позволяют выполнять конусы, фаски и тела переменного сечения.
Идеально для изготовления пресс-форм с выталкивателями и охлаждающими каналами.
Точность угла до ±0.001° благодаря линейным приводам и цифровой синхронизации.

Главные достоинства станка

Микронная точность: до 2–3 мкм благодаря линейным приводам и оптическим линейкам.
Автономность: система AWT позволяет работать круглосуточно без оператора.
Долговечность: конструкция рассчитана на 10+ лет эксплуатации без потери параметров.
Гибкость: подходит как для микрообработки, так и для крупногабаритных заготовок.
Надёжность: компоненты CHMER прошли проверку на тысячах промышленных установок по всему миру.

Экономическая эффективность

Купить проволочно-вырезные электроэрозионные станки CHMER серии RX с ЧПУ стоит, поскольку они обеспечивают максимальную точность при минимальных затратах на обслуживание. Благодаря линейным приводам, исключающим износ, и системе автоматической заправки проволоки, оборудование быстро окупается даже при мелкосерийном производстве. Снижение брака, отсутствие необходимости в частой калибровке и возможность работы в автоматическом режиме значительно сокращают совокупную стоимость владения на протяжении всего срока службы.

Стандартная комплектация

Катушка латунной проволоки Ø0.25 мм (5 кг)
Алмазные направляющие (2 шт.) — срок службы до 8 месяцев
Оптические линейки по осям X/Y с разрешением 0.5 мкм
Система автоматической заправки проволоки (AWT)
Интегрированная система ЧПУ с поддержкой термокомпенсации
Руководство пользователя на русском языке

Дополнительные опции

Скоростная система автоматической заправки проволоки AWT
Дополнительная прокачка воды — для стабильной заправки на заготовках толщиной более 60 мм
Система контроля температуры воды DTC — точность до ±0.3 °C
Модуль расширенного 3D-программирования с импортом STEP/IGES
Система онлайн-диагностики и удалённого сервиса

Электроэрозионные станки
Наличие системы автоматической заправки проволоки (AWT) Да
Тип привода AC сервомотор
Диаметр рабочей проволоки 0,15~0,3 (стандарт 0,25) мм
Скорость подачи проволоки 300 мм/сек
Подача по осям X/Y 800 мм/мин
Максимальный вес заготовки 1 000 / 2 000 (RX 853), 1 500 / 3 000 (RX 1063), 3 000 / 5 000 (RX 1065), 4 000 (RX 1283) кг
Перемещение по осям U/V/Z 150x150x300 (RX 853, RX 1063), 160x160x500 (RX 1065), 120x120x300 (RX 1283) мм
Перемещение по осям X/Y 800x500 (RX 853), 1 000x600 (RX 1063, RX 1065), 1 200x800 (RX 1283) мм
Тип станка F - струйный, S - погружной
Мощность энергопотребления станка 15 кВт
Бренд CHMER
Страна производитель Тайвань
Серия RX
Максимальная длина заготовки 1 210 (RX 853), 1 450 (RX 1063), 1 240 (RX 1065), 1 550 (RX 1283) мм
Максимальная высота заготовки 295 (RX 853, RX 1063, RX 1283), 495 (RX 1065) мм
Максимальная ширина заготовки 800 (RX 853), 900 (RX 1063, RX 1065), 1 100 (RX 1283) мм
