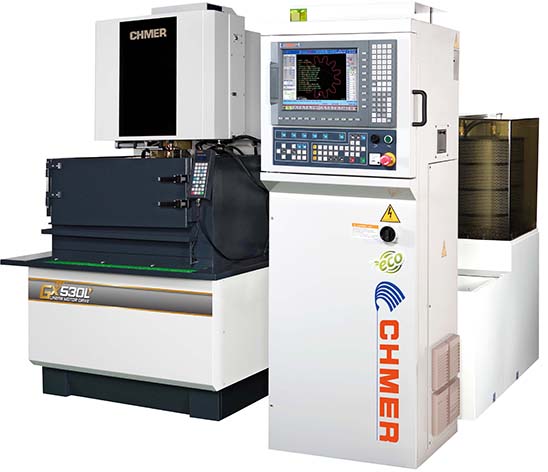

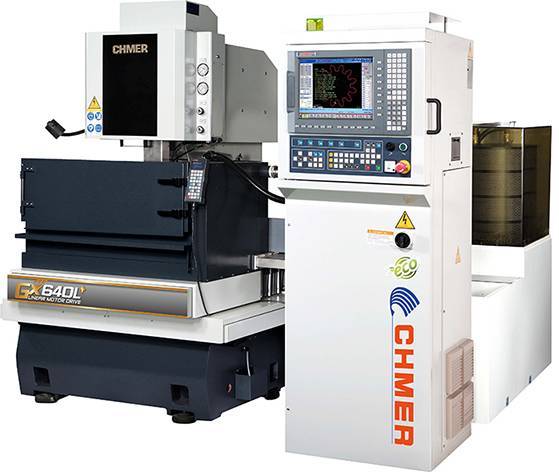

Электроэрозионные проволочно-вырезные станки CHMER серии GX

Тайвань

Модели серии

CHMER RX CHMER GX CHMER G CHMER GX 430 L

Система измерения Оптические линейки с ценой деления 0,5 мкм
Наличие системы автоматической заправки проволоки (AWT) Да
Тип привода Линейные приводы
Время автоматической заправки проволоки 8

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Электроэрозионные проволочно-вырезные станки CHMER серии GX - это высокоточное оборудование для обработки токопроводящих материалов методом электроэрозионной резки. Станки предназначены для изготовления деталей сложной геометрии из жаропрочных сталей, титановых и карбидных сплавов, широко применяемых в инструментальном, пресс-формовом, аэрокосмическом и автомобильном производстве. Благодаря линейным приводам собственной разработки, оптическим линейкам с разрешением 0.5 мкм и системе автоматической заправки проволоки, оборудование обеспечивает повторяемость до 2–3 мкм и шероховатость поверхности Ra 0.4–0.63 мкм.

Назначение и области применения

Изготовление штампов, пресс-форм, электродов и оснастки повышенной точности.
Обработка твёрдых и термостойких сплавов, недоступных для механической обработки.
Производство деталей с переменным сечением и сложным пространственным профилем.
Финишная обработка ответственных компонентов в авиационной, медицинской и оборонной промышленности.

Ключевые функциональные возможности

Функция	Описание
Приводы	Линейные приводы CHMER — исключают люфты, обеспечивают стабильную подачу и многолетнюю точность без регулировок.
Система ЧПУ	Интегрированная система управления с поддержкой автоматической коррекции траектории и термокомпенсации.
Автоматическая заправка проволоки	Заправка за 8 секунд, в том числе в зоне обрыва под водой, без возврата в начальную точку.
Станина	T-образная конструкция, усиленная рёбрами жёсткости, просчитанная методом конечных элементов (FEA).
Обработка под углом	Оси U/V позволяют создавать конусы, фаски и детали с переменным профилем.

Преимущества использования

Высокая точность: благодаря линейным приводам и оптическим линейкам с разрешением 0.5 мкм.
Стабильность: T-образная станина и термоконтроль исключают деформации даже при длительной работе.
Автономность: система автозаправки проволоки позволяет работать без участия оператора в ночную смену.
Гибкость: возможность обработки деталей от 0.1 мм толщиной до крупногабаритных заготовок до 600 кг.
Надёжность: компоненты CHMER рассчитаны на эксплуатацию более 10 лет без потери точности.

Станки CHMER серии GX — это решение для предприятий, где критически важны микронная точность, стабильность и способность обрабатывать самые сложные профили. Оборудование идеально подходит как для единичного, так и для мелкосерийного производства высокотехнологичных изделий.

Технические характеристики

Параметр	GX 320SL	GX 430SL	GX 530SL	GX 640SL
Перемещение по осям X/Y, мм	360 × 250	400 × 300	500 × 300	600 × 400
Перемещение по осям U/V/Z, мм	60 × 60 × 220	60 × 60 × 220	60 × 60 × 220	100 × 100 × 300
Максимальные размеры заготовки, мм	725 × 600 × 215	725 × 600 × 215	825 × 600 × 215	910 × 700 × 295
Максимальный вес заготовки, кг	300	350	500	600
Подача по осям X/Y, мм/мин	1 500	1 500	1 500	1 500
Скорость подачи проволоки, мм/сек	300	300	300	300
Масса, кг	2 500	2 750	3 195	3 595

Детальное описание узлов станка

Линейные приводы CHMER

Разработаны и произведены на заводах CHMER, исключают износ, люфты и необходимость в регулировке.
Обеспечивают высокую динамику и точность позиционирования на протяжении всего срока службы.
Позволяют обрабатывать сложные 3D-профили без потери качества даже после 10 лет эксплуатации.

Оптические линейки и сервоприводы

Оптические линейки с разрешением 0.5 мкм по осям X и Y — основа микронной точности.
Сервоприводы обеспечивают плавную и синхронную работу всех осей.
Система коррекции компенсирует термические расширения и естественный износ.

Система автоматической заправки проволоки

Заправка занимает всего 8 секунд даже в месте обрыва под водой.
Подходит для проволоки диаметром от 0.1 мм.
AC-сервопривод обеспечивает стабильное натяжение проволоки и исключает проскальзывание.
Возможна работа на ступенчатых деталях без вмешательства оператора.

Конструкция станины

T-образная станина — обеспечивает высокую жёсткость и устойчивость к вибрациям.
Рёбра жёсткости и расчёт по методу конечных элементов (FEA) минимизируют деформации.
Обеспечивает стабильную геометрию даже при длительной непрерывной работе.

Обработка под углом

Оси U и V позволяют выполнять конусы, фаски и тела переменного сечения.
Идеально для изготовления пресс-форм с выталкивателями и охлаждающими каналами.
Точность угла до ±0.001° благодаря линейным приводам и цифровой синхронизации.

Главные достоинства станка

Микронная точность: до 2–3 мкм благодаря линейным приводам и оптическим линейкам.
Автономность: система AWT позволяет работать круглосуточно без оператора.
Долговечность: конструкция рассчитана на 10+ лет эксплуатации без потери параметров.
Гибкость: подходит как для микрообработки, так и для крупногабаритных заготовок.
Надёжность: компоненты CHMER прошли проверку на тысячах промышленных установок по всему миру.

Экономическая эффективность

Купить проволочно-вырезные электроэрозионные станки CHMER серии GX с ЧПУ стоит, поскольку они обеспечивают максимальную точность при минимальных затратах на обслуживание. Благодаря линейным приводам, исключающим износ, и системе автоматической заправки проволоки, оборудование быстро окупается даже при мелкосерийном производстве. Снижение брака, отсутствие необходимости в частой калибровке и возможность работы в автоматическом режиме значительно сокращают совокупную стоимость владения на протяжении всего срока службы.

Стандартная комплектация

Катушка латунной проволоки Ø0.25 мм (5 кг)
Алмазные направляющие (2 шт.) — срок службы до 8 месяцев
Оптические линейки по осям X/Y с разрешением 0.5 мкм
Система автоматической заправки проволоки (AWT)
Интегрированная система ЧПУ с поддержкой термокомпенсации
Руководство пользователя на русском языке

Дополнительные опции

Скоростная система автоматической заправки проволоки AWT (для моделей GX 530SL и GX 640SL)
Дополнительная прокачка воды — для стабильной заправки на заготовках толщиной более 60 мм
Система контроля температуры воды DTC — точность до ±0.3 °C
Модуль расширенного 3D-программирования с импортом STEP/IGES
Система онлайн-диагностики и удалённого сервиса

Вес: 3595 кг.
Электроэрозионные станки
Система измерения Оптические линейки с ценой деления 0,5 мкм
Наличие системы автоматической заправки проволоки (AWT) Да
Тип привода Линейные приводы
Время автоматической заправки проволоки 8 с
Диаметр рабочей проволоки 0,25 мм
Шероховатость обработанной поверхности Ra 0,4 - 0,63 мкм
Точность обработки 2 - 3 мкм
Скорость подачи проволоки 300 мм/сек
Подача по осям X/Y 1 500 мм/мин
Максимальный вес заготовки 300 (GX 320SL), 350 (GX 430SL), 500 (GX 530SL), 600 (GX 640SL) кг
Перемещение по осям U/V/Z 60x60x220 (GX 320SL, GX 430SL, GX 530SL), 100x100x300 (GX 640SL) мм
Перемещение по осям X/Y 360x250 (GX 320SL), 400x300 (GX 430SL), 500x300 (GX 530SL), 600x400 (GX 640SL) мм
Тип станка F - струйный, S - погружной
Бренд CHMER
Страна производитель Тайвань
Серия GX
Максимальная длина заготовки 725 (GX 320SL), 825 (GX 530SL), 910 (GX 640SL) мм
Максимальная высота заготовки 215 (GX 320SL, GX 430SL, GX 530SL), 295 (GX 640SL) мм
Максимальная ширина заготовки 600 (GX 320SL, GX 430SL, GX 530SL), 700 (GX 640SL) мм
