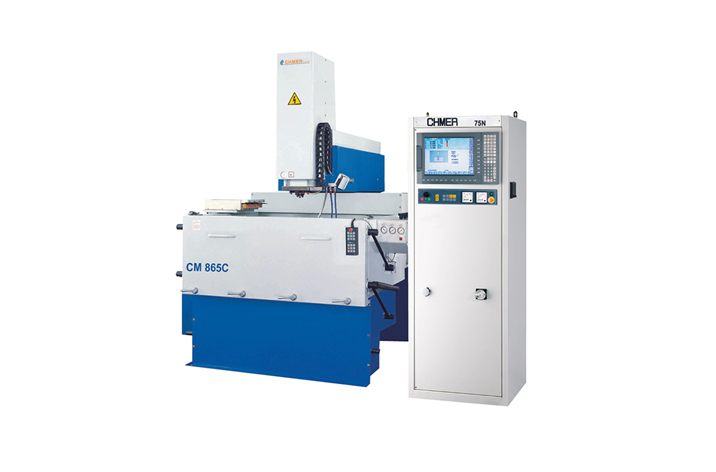

Копировально-прошивные электроэрозионные станки CHMER серии CM

Тайвань

Модели серии

CHMER CMA CHMER CM

Система измерения ЧПУ (CNC)
Тип привода Сервопривод с ШВП / Линейный привод (для прецизионных моделей)
Шероховатость обработанной поверхности Ra 0,2 – 0,45
Максимальный вес заготовки 500 – 12 000

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Копировально-прошивные электроэрозионные станки CHMER серии CM — надёжные тайваньские машины для электроэрозионной прошивки, копирования сложных форм и финишной обработки. Серия охватывает модели от компактных до крупногабаритных, позволяя работать с заготовками из закалённой стали, титана, графита и других электропроводных сплавов.

Назначение и области применения

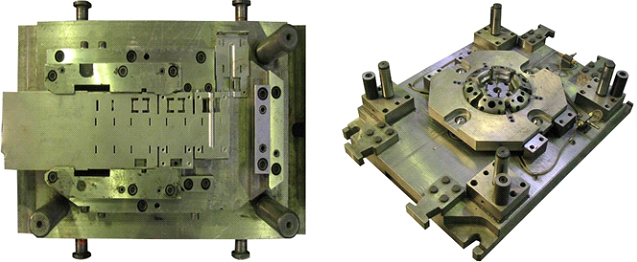

Изготовление и доводка штампов холодной и горячей штамповки

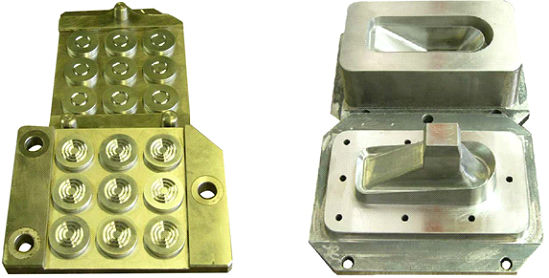

Производство пресс-форм для литья пластмасс и металлов
Объёмное копирование и прошивка глубоких полостей
Работа в автомобилестроении, авиационно-космической и инструментальной отрасли

Ключевые функциональные возможности

Функция	Описание
Конструкция	Литая станина Meehanite с FEM-расчётом жёсткости
Приводы	Серводвигатели Panasonic + ШВП класса С5/С7
Управление	Полноценное ЧПУ с G-, M- и Е-кодами, фиксированными циклами
Генератор	50N / 75N / 125N / 150N (выбор по модели и задаче)

Преимущества использования

Высокая температурная и вибрационная стабильность
Минимальный износ медного или графитового электрода
Встроенная фильтрация диэлектрика
Простое программирование без CAM благодаря Е-кодам

Главные достоинства станка

Жёсткая литая станина, спроектированная методом конечных элементов
Автоматическое определение оптимального искрового зазора
База данных режимов резания для разных материалов и электродов
Возможность орбитальных перемещений и 3D-копирования
Поддержка автоматического сменщика электродов (опция)
Шероховатость поверхности до Ra 0,2 мкм в серии CM-A

Серия CM идеально подходит для предприятий, которым нужна точная и повторяемая электроэрозионная прошивка в серийном и мелкосерийном производстве.

Технические характеристики копировально-прошивных электроэрозионных станков серии CM

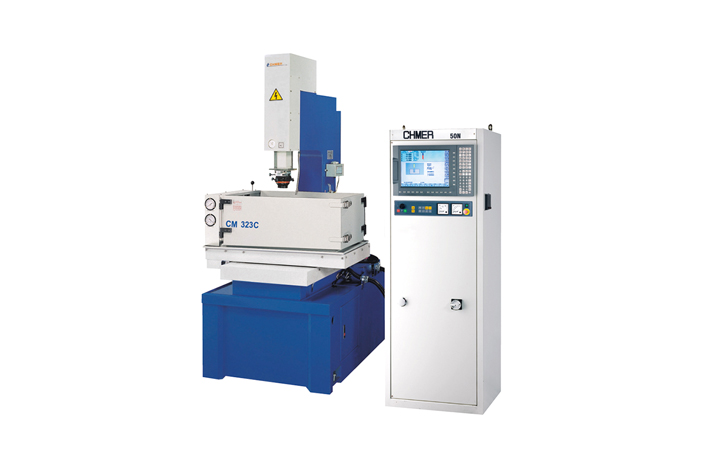

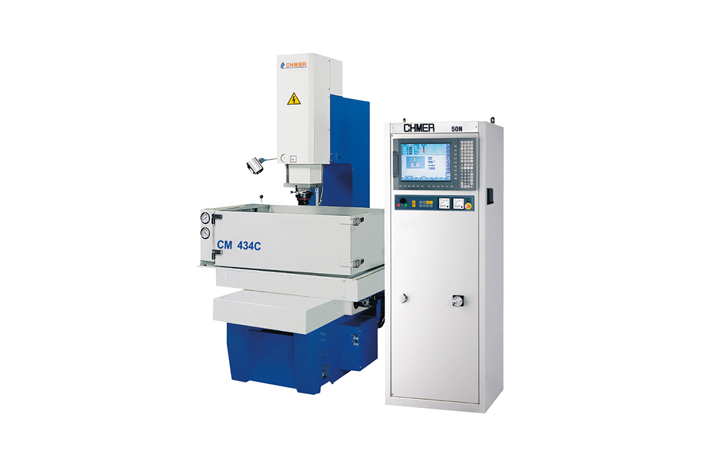

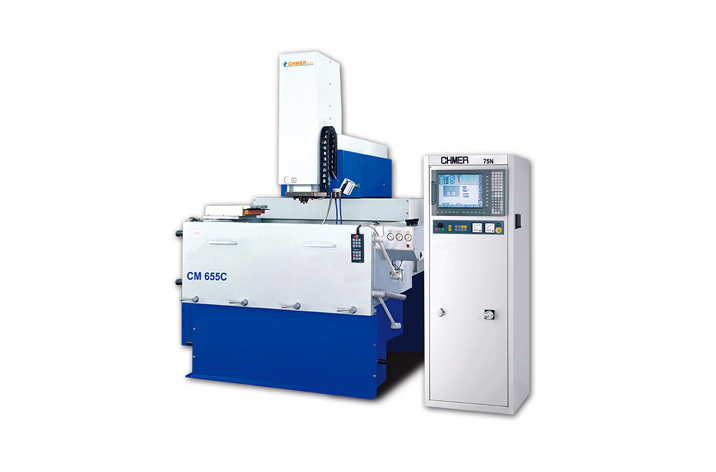

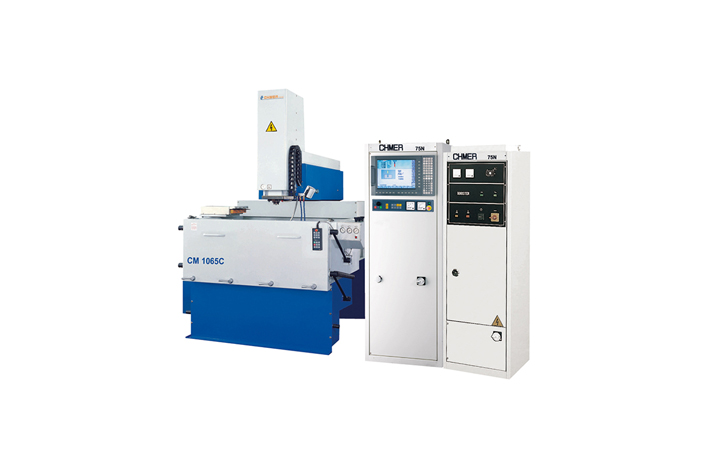

Параметры	CM 323C	CM 434C	CM 655C	CM 865C	CM 1065C	CM 3056C
Размер стола, мм	500×350	650×400	900×600	1 000×660	1 200×800	3 100×1 000
Размер рабочей емкости, мм	820×500×300	1 050×630×350	1 450×950×550	1 600×1 000×550	2 100×1 200×600	820×500×300
Перемещение стола (X/Y), мм	300×200	400×300	600×500	800×600	1 000×600	3 000×750
Перемещение ползуна (Z), мм	300	350	500	600	—	—
Масса электрода/детали, кг	600/500	100/1 000	300/3 000	350/4 000	350/5 000	500/1 200
Генератор	50N / 75N / 125N / 150N (выбирается в зависимости от модели и задачи)
Масса станка, кг	1 000	1 400	3 500	4 500	6 500	14 000

Экономическая эффективность

Купить копировально-прошивные электроэрозионные станки CHMER серии CM, поскольку они сочетают доступную цену с высокой производительностью и минимальными эксплуатационными расходами. Надёжная конструкция, низкий износ электрода и эффективная фильтрация диэлектрика гарантируют быструю окупаемость даже при двухсменной загрузке.

Стандартная комплектация

Система ЧПУ с 15" сенсорным экраном
Генератор 75N (возможно увеличение до 150N)
Автоматическая система заполнения/слива диэлектрика

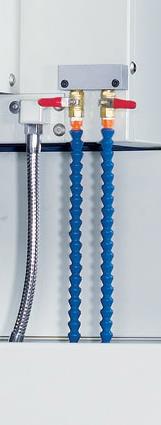

Встроенная фильтрация рабочей жидкости

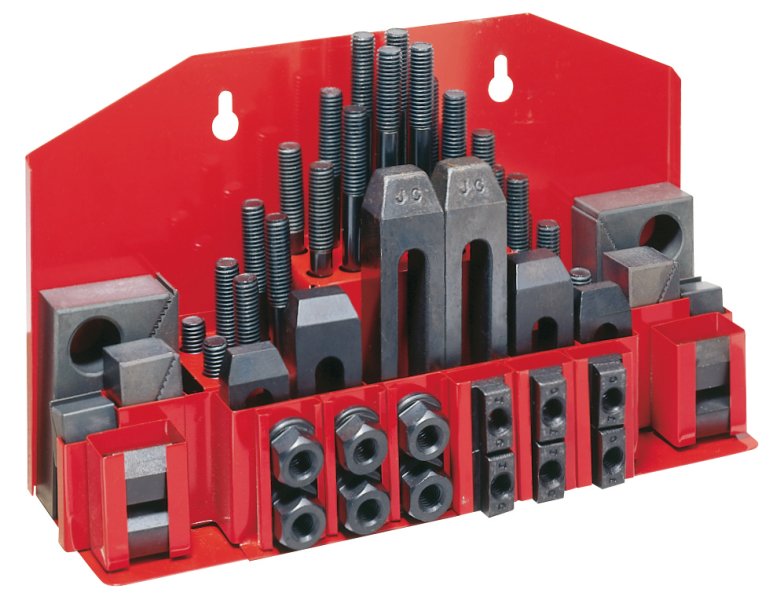

Набор инструмента и документация

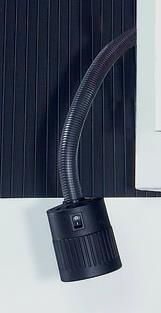

Лампа рабочего освещения и комплект ЗИП

Дополнительные опции

Увеличение мощности генератора (до 150N)
Автоматический сменщик электродов (ATC) на 4–7 позиций
Программируемая ось C
Орбитальная головка

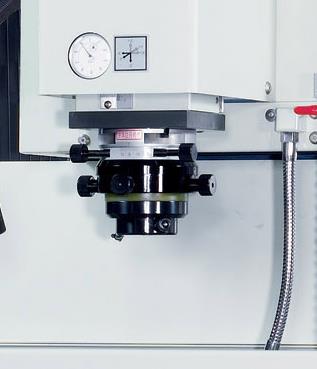

Держатели электрода 3R или EROWA
Рефрижератор диэлектрика
Система автоматического пожаротушения
Магнитные плиты и увеличенный бак диэлектрика

Электроэрозионные станки
Система измерения ЧПУ (CNC)
Тип привода Сервопривод с ШВП / Линейный привод (для прецизионных моделей)
Шероховатость обработанной поверхности Ra 0,2 – 0,45 мкм
Максимальный вес заготовки 500 – 12 000 кг
Перемещение по осям U/V/Z ±5 мм
Перемещение по осям X/Y 300x200 – 3 000x750 мм
Общие характеристики
Система управления ЧПУ (ПО) CNC система с программированием G/M/E-кодами, фиксированными циклами, диалоговым режимом
Мощность энергопотребления станка 4 – 10 (в зависимости от модели и генератора) кВт
Бренд CHMER
Страна производитель Тайвань
Серия CM
Максимальная длина заготовки 500 – 3 100 мм
Максимальная высота заготовки 300 – 600 мм
Максимальная ширина заготовки 350 – 1 000 мм
