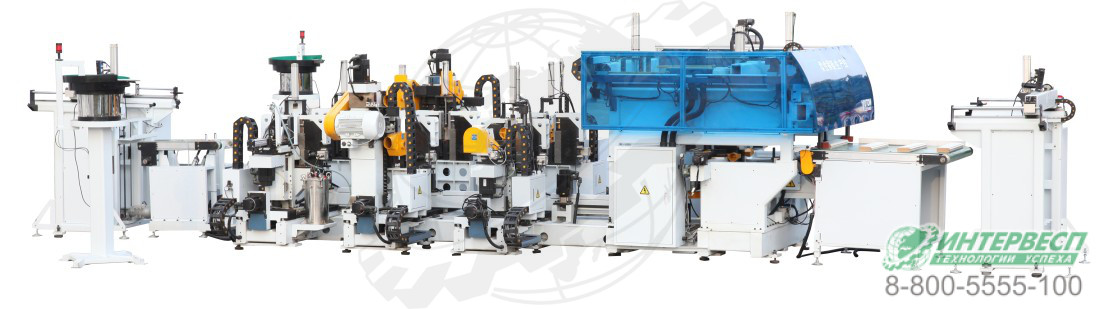

Автоматическая линия с ЧПУ для производства поперечин дверных полотен MSK800

Китай

Модели серии

CN3383 CN3156 CN3155 CN2046 CN1811 CN1634 CN871 CN310 CN154 CN153 CN152-2

Толщина поперечины 19-40 мм
Ширина поперечины 100-250 мм
Длина поперечины 340-870
Количество сверлильных шпинделей 2 + 2

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Автоматическая линия с ЧПУ для производства поперечин дверных полотен MSK800 - это специализированное оборудование, предназначенное для полной автоматической обработки поперечин царговых дверей. Линия выполняет комплекс операций: захват заготовок, их переворот, подачу, определение параметров деталей, сверление торцевых отверстий, двухстороннюю фрезеровку торцов, впрыск клея и установку шкантов с обеих сторон. Весь цикл обработки одной детали занимает 30–35 секунд.

Назначение и области применения

Изготовление поперечин для царговых межкомнатных и входных дверей.
Серийное производство на крупных дверных предприятиях.
Выполнение всех технологических операций за один проход без участия оператора.
Обработка заготовок с автоматическим позиционированием и контролем геометрии.

Ключевые функциональные возможности

Функция	Описание
Автоматический захват и подача заготовок	Линия самостоятельно берёт деталь, переворачивает и позиционирует для обработки.
Сверление и фрезеровка с двух сторон	Торцы обрабатываются одновременно с обеих сторон - обеспечивается симметрия и точность.
Впрыск клея в отверстия	Дозированная подача клея в подготовленные отверстия перед установкой шкантов.
Автоматическая установка шкантов	Шканты вставляются с двух сторон - готовая поперечина сразу пригодна для сборки.
12 рабочих узлов	Одновременная работа всех модулей обеспечивает высокую производительность.

Преимущества использования

Полная автоматизация - исключено участие оператора в основном цикле.
Высокая скорость - до 900 деталей за 8-часовую смену.
Точность - все операции выполняются по заданной программе без ручной подгонки.
Гибкость - линия обрабатывает поперечины различных размеров в заданных пределах.
Экономия трудозатрат - достаточно одного оператора для контроля работы линии.

MSK800 сочетает промышленную надёжность, цифровое управление и высокую производительность. Он подходит как для массового, так и для мелкосерийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Параметр	Значение
Толщина поперечины	19–40 мм
Ширина поперечины	100–250 мм
Длина поперечины	340–870 мм
Количество сверлильных шпинделей	2 + 2
Межосевое расстояние смежных сверлильных шпинделей	60 мм
Макс. глубина сверления	65 мм
Мощность мотора на сверлильной группе	200 Вт
Мощность мотора на фрезерных агрегатах	2 × 5 кВт
Макс. глубина фрезерования	20 мм
Расчётная производительность	800–900 деталей в смену (8 ч)

Детальное описание узлов станка

Рабочая зона и обработка

Цикл начинается с автоматического захвата заготовки и её ориентации.
Система определяет параметры детали и выбирает нужную программу обработки.
Сверление выполняется четырьмя шпинделями - два с каждой стороны.

Фрезерные и сборочные агрегаты

Два фрезерных агрегата по 5 кВт каждый обеспечивают чистую и точную обработку торцов.
После фрезеровки в отверстия автоматически подаётся клей.
Шканты устанавливаются с двух сторон - поперечина готова к сборке без дополнительных операций.

Управление и производительность

Все 12 узлов работают синхронно под управлением системы ЧПУ.
Полный цикл длится 30–35 секунд - обеспечивается высокая пропускная способность.
Линия рассчитана на непрерывную работу в течение смены.

Главные достоинства станка

Автоматизация: полный цикл без участия человека - минимум простоев.
Производительность: до 900 деталей за смену - высокая отдача от оборудования.
Точность: ЧПУ-управление - стабильное качество каждой поперечины.
Универсальность: обработка заготовок в широком диапазоне размеров.
Экономичность: снижение трудозатрат и брака - быстрая окупаемость.

Экономическая эффективность

Купить Автоматическая линия с ЧПУ для производства поперечин дверных полотен MSK800 стоит, поскольку она полностью автоматизирует процесс изготовления поперечин, исключая ручные операции и сокращая количество персонала до одного оператора. Благодаря высокой скорости обработки и точности позиционирования, оборудование повышает выпуск готовой продукции на 40–60% и минимизирует брак. Для дверных предприятий, ориентированных на массовое производство, это решение с быстрой окупаемостью и стабильным качеством.
