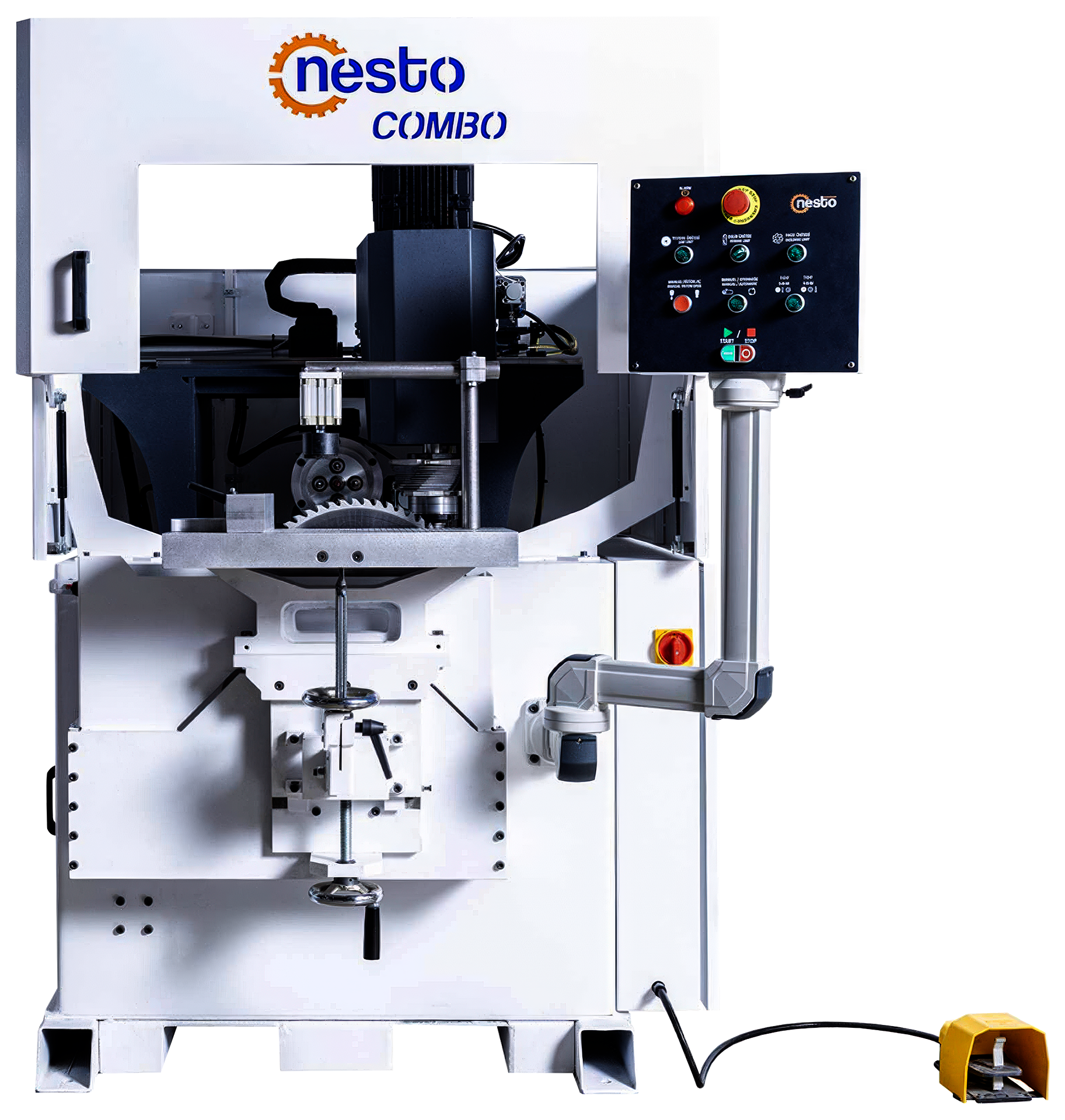

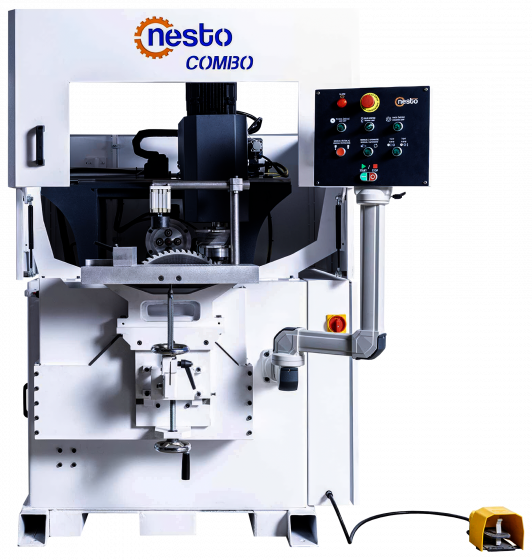

Торцовочно-усовочный станок NESTO COMBO

Торцовочно-усовочный станок NESTO COMBO – это специализированное оборудование для точного производства мебельных и столярных изделий, таких как ножки стульев и столов, а также разнообразных фасонных деталей. Его продуманная конструкция и многофункциональные рабочие узлы позволяют выполнять широкий спектр операций с высоким качеством и точностью.

Особенности и преимущества NESTO COMBO

Станок включает три независимых узла, которые позволяют выполнять различные комбинации операций:

• Циркулярная пила: Пильный узел обеспечивает точное торцевание заготовок и имеет маятниковое движение для плавного реза.
• Фрезерный узел: Мощный узел с вертикальным шпинделем (5,5 л.с.) поддерживает высокую точность фрезерования, исключая вибрации за счет линейных направляющих.
• Сверлильный узел: Оснащен многозаходной сверлильной головкой и поддерживает диаметр сверления от 8 до 15 мм, обеспечивая скорость до 6000 об/мин.

Рабочие программы и гибкость настроек

NESTO COMBO предлагает девять программ работы, позволяя использовать узлы по отдельности или в комбинации. Гибкость настроек позволяет выполнять сложные соединения, такие как минишипы и клеевые профили, что делает его идеальным для мебельного производства и выполнения точных столярных работ.

Описание каждого узла станка

Станина

Усиленная станина снижает вибрацию и обеспечивает стабильность даже при длительных циклах работы. Благодаря жесткой конструкции, точность обработки поддерживается на высоком уровне в течение всего срока службы станка.

Циркулярная пила

Пильный диск диаметром Ø400 мм совершает маятниковое движение, что обеспечивает постепенный разрез заготовок, оставляя гладкие поверхности и минимизируя риски повреждений. Максимальный размер заготовки – 120x120 мм.

Фрезерный узел

Фрезерный узел оснащен двигателем мощностью 5,5 л.с. и имеет диаметр фрезы 180 мм, посадочный диаметр – 30 мм. Узел движется по линейным направляющим, что исключает вибрации и повышает точность обработки. Автоматическое удаление фрезы из рабочей зоны исключает повреждение обработанной поверхности.

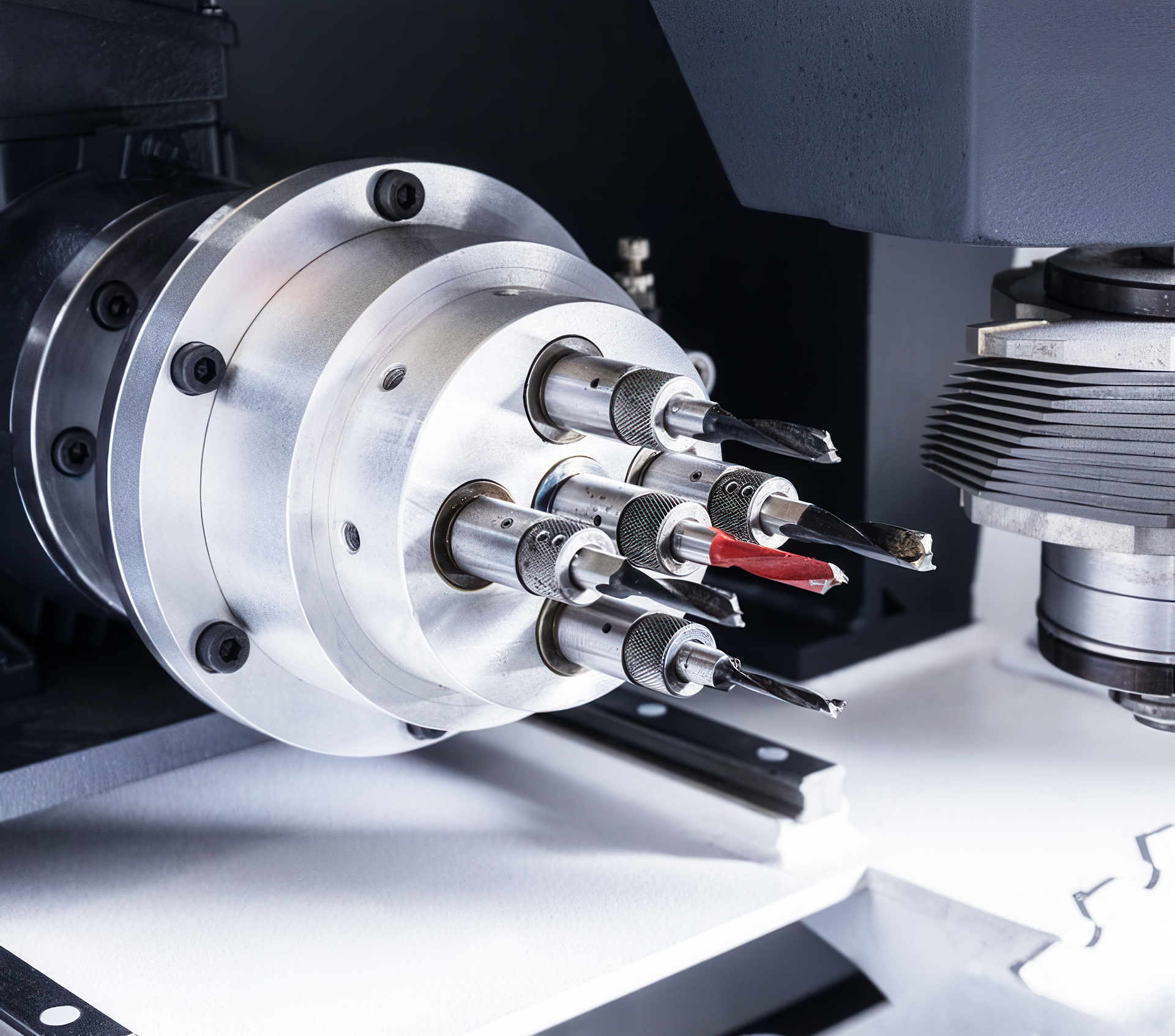

Сверлильный узел

Узел включает многозаходную сверлильную головку с пятью шпинделями, что обеспечивает высокую производительность и точность сверления. Максимальный диаметр сверления – от 8 до 15 мм, скорость вращения шпинделя – до 6000 об/мин.

Линейная группа и система смазки

Высококачественные линейные направляющие минимизируют вибрации. Ручная система смазки предотвращает износ и нагрев металлических поверхностей, поддерживая стабильную работу всех узлов.

Технические характеристики NESTO COMBO

• Максимальные размеры обработки: 120x120 мм
• Диаметр пилы: Ø400 мм
• Высота фрезерного соединения: 120 мм
• Диаметр фрезы: 180 мм, посадочный диаметр – 30 мм
• Установленная мощность: 9 кВт
• Размеры станка: 1210 х 1490 х 1855 мм
• Давление воздуха: 6-8 бар
• Вес: 950 кг

Производительность и удобство эксплуатации

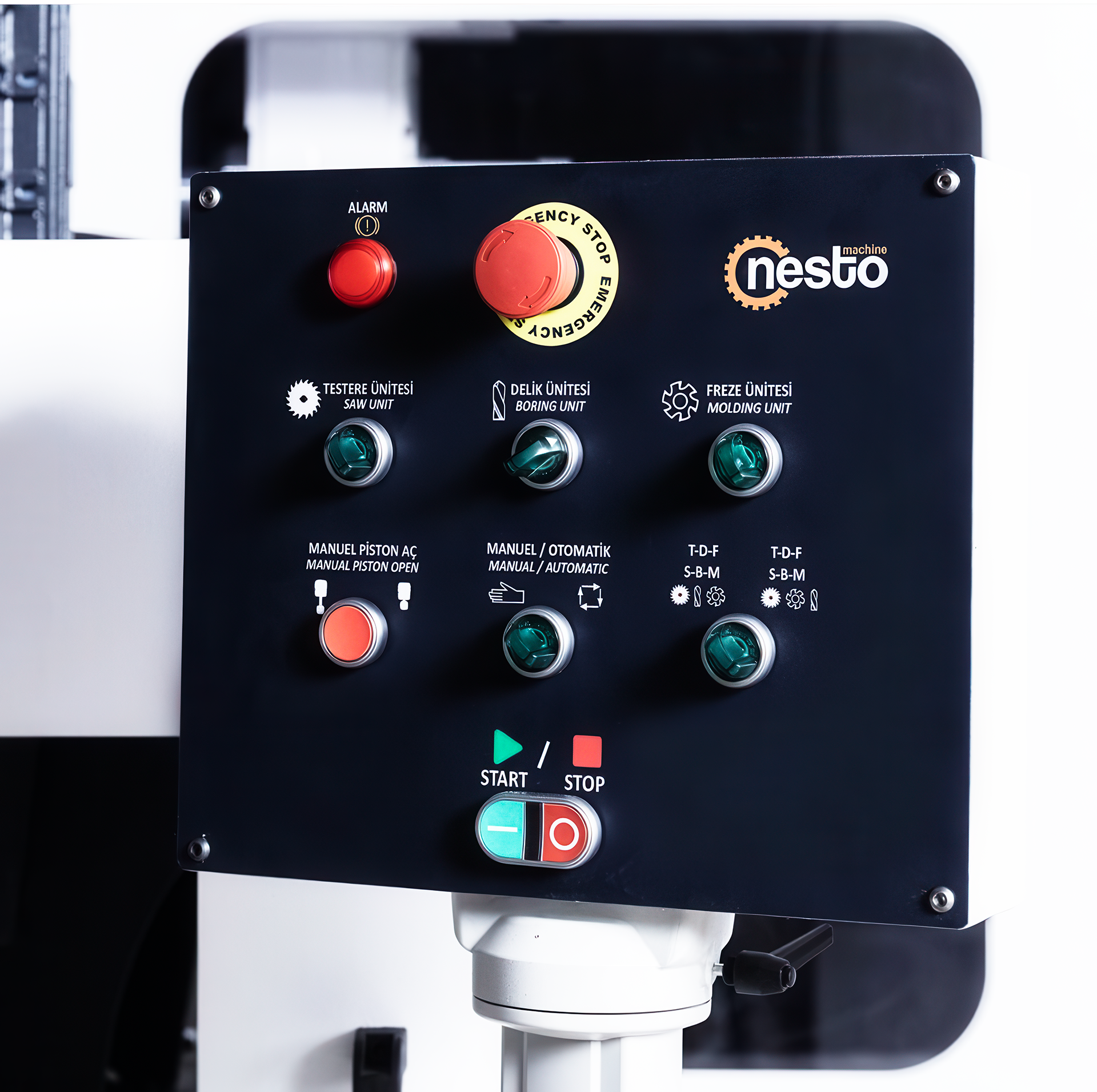

NESTO COMBO оснащен стационарным рабочим столом: заготовка остается неподвижной, в то время как рабочие узлы перемещаются для выполнения операций. Это повышает точность при работе с длинными заготовками. Пневматическое управление обеспечивает плавное перемещение узлов и быстрое выполнение рабочих циклов.
