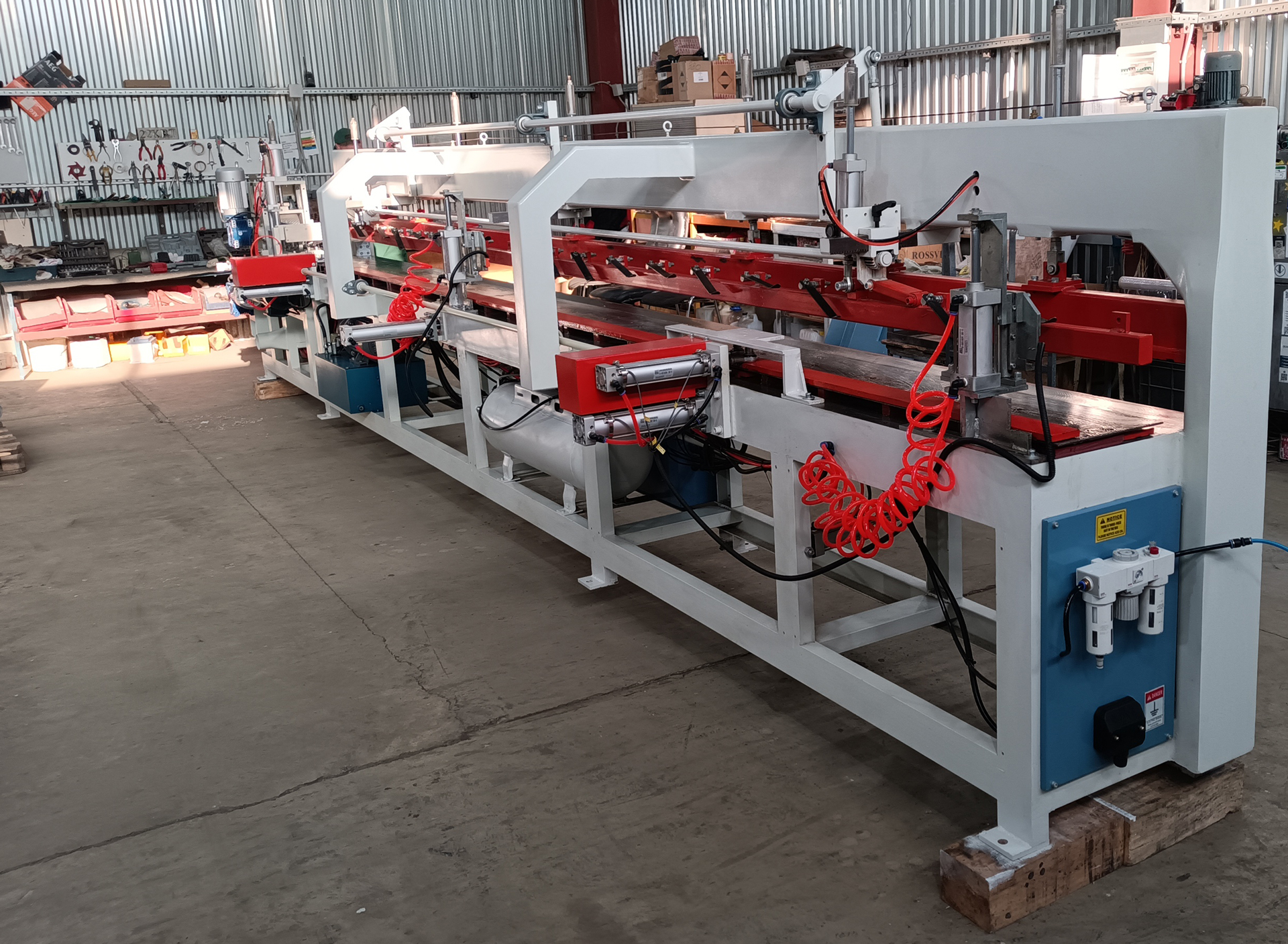

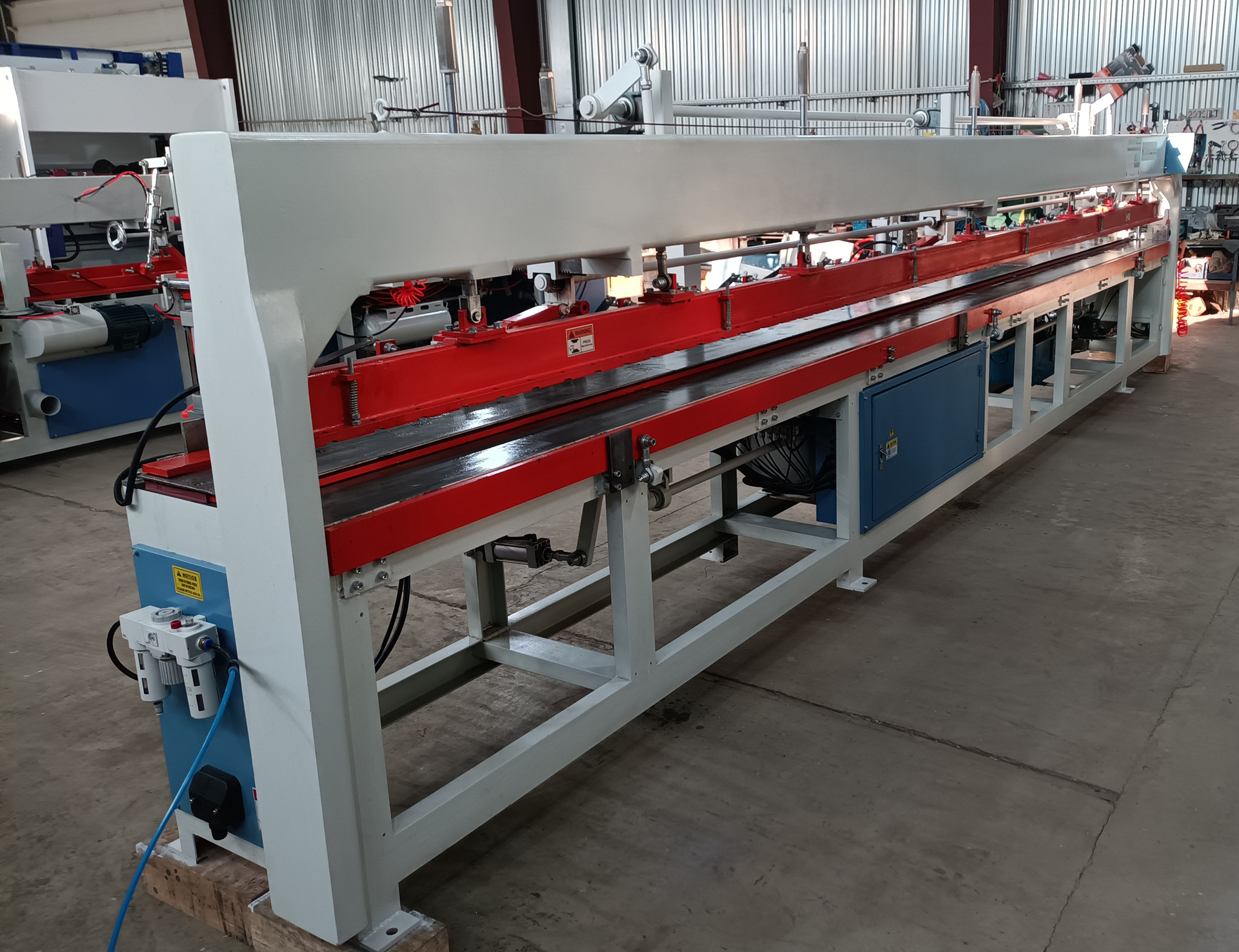

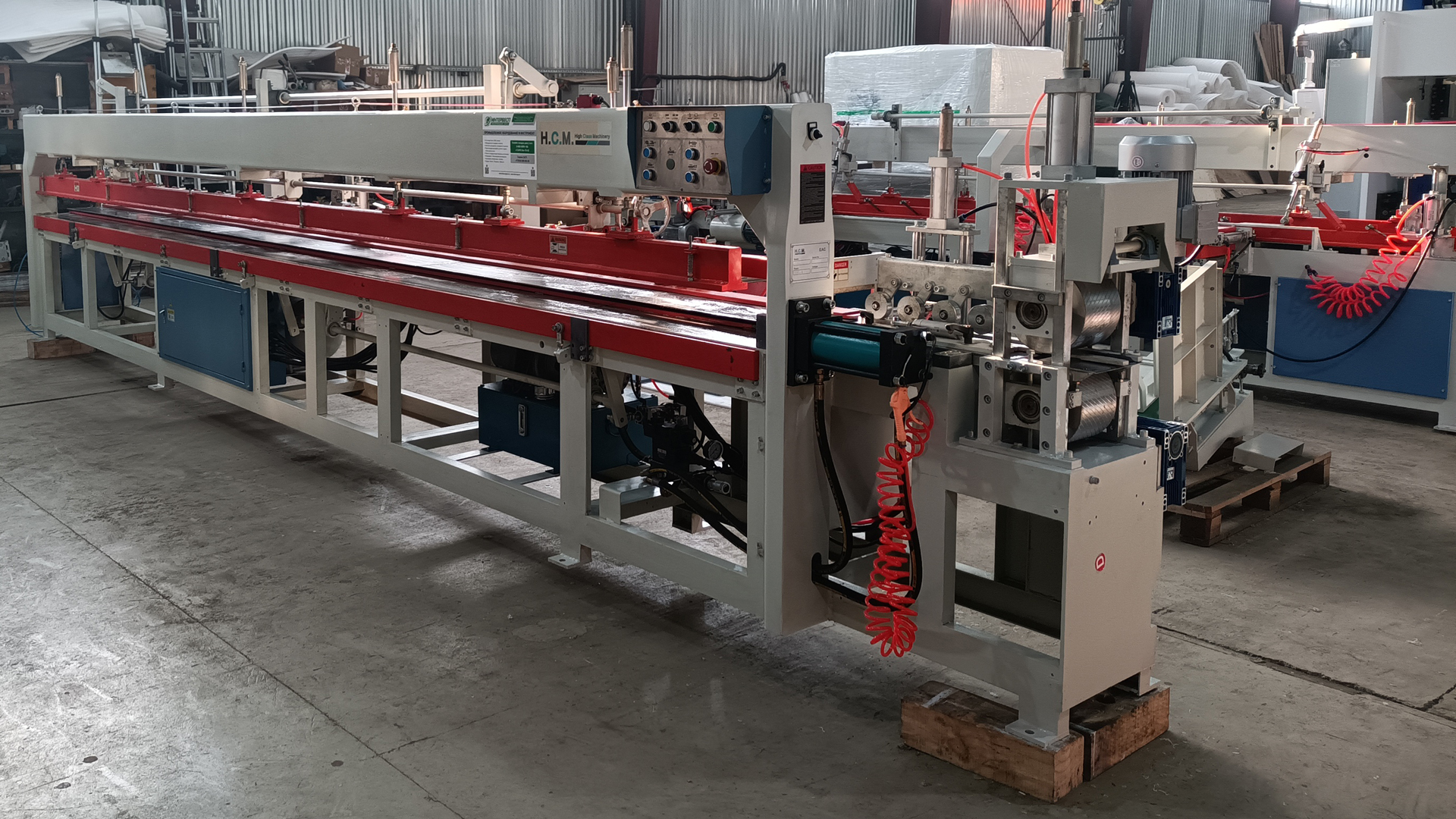

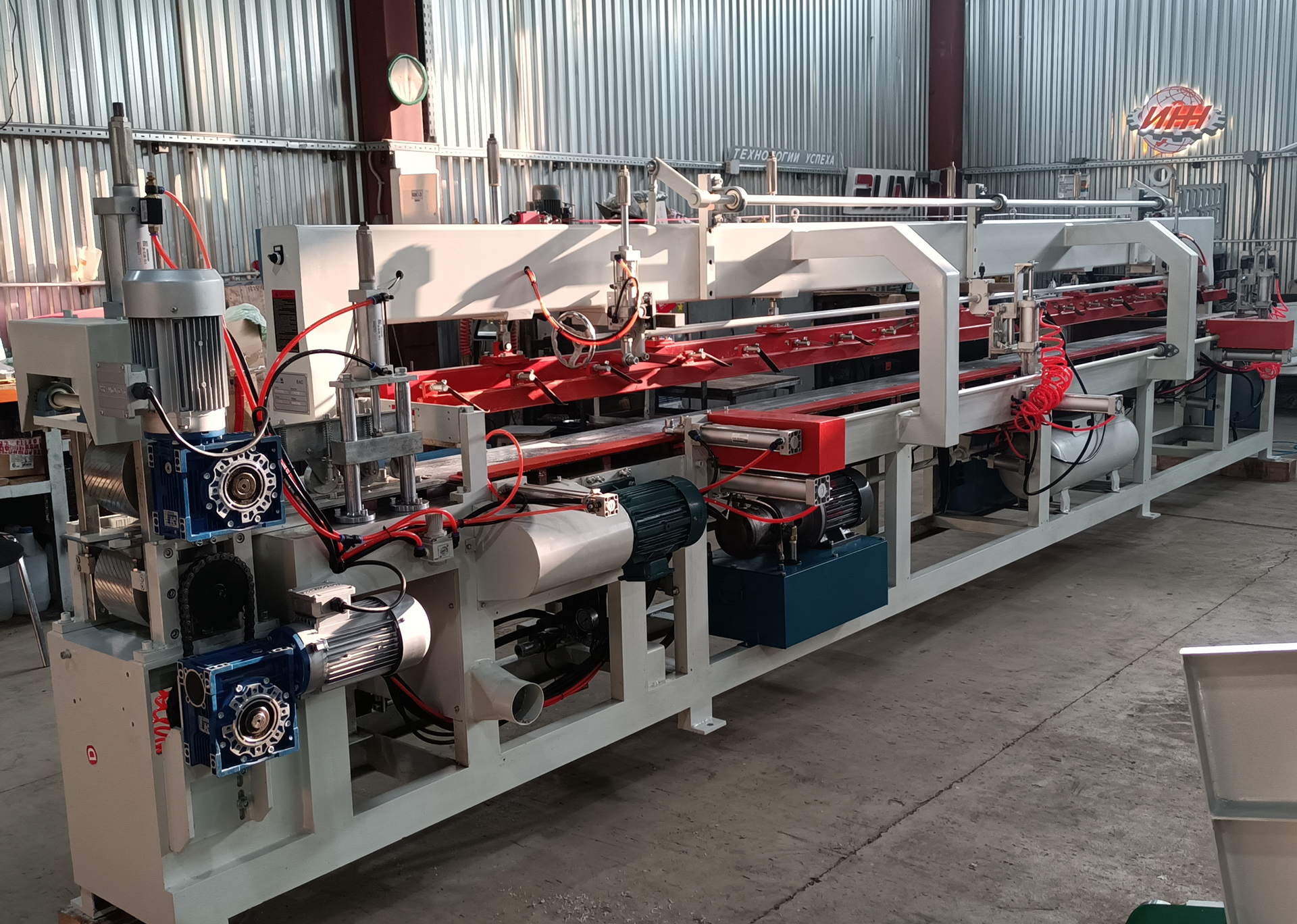

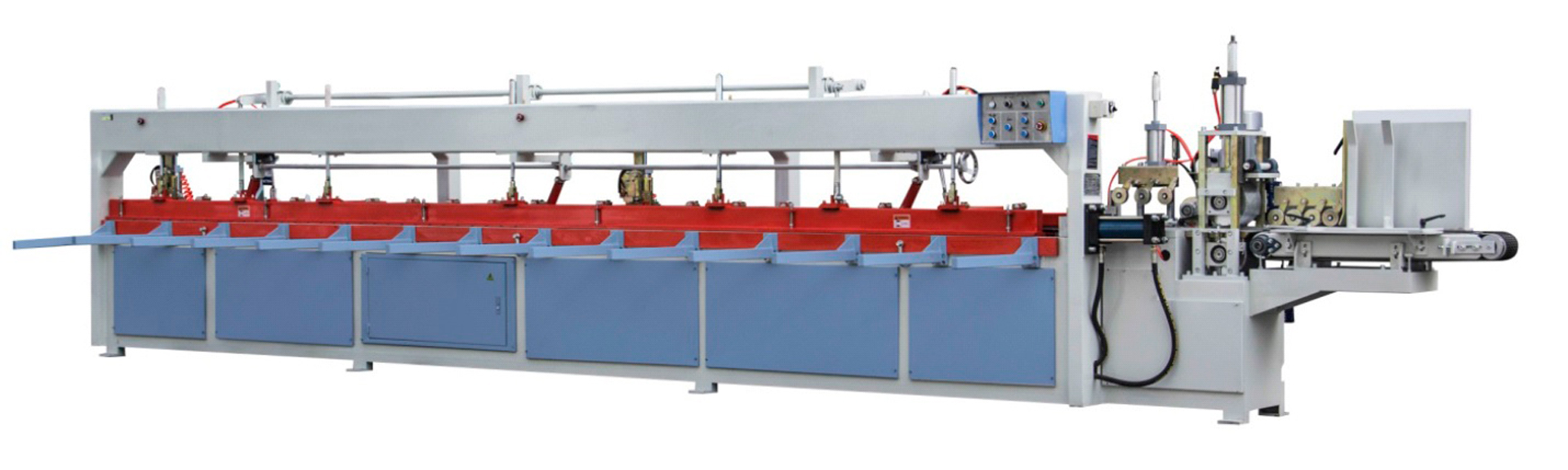

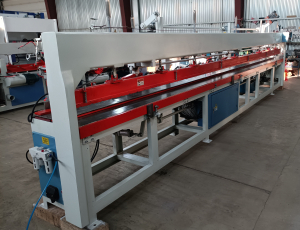

Пресс для сращивания YongQiang PSK 4600 A

Назначение и область применения

Пресс для сращивания YongQiang PSK 4600 A MHB-1546A — высокопроизводительный промышленный пресс сращивания, предназначенный для сращивания древесины по длине с использованием минишипа. Этот пресс для сращивания по длине идеально подходит для производства клееного бруса, мебельных щитов и других деревянных заготовок. Станок обеспечивает высокую точность (торцевание с погрешностью 0,05 мм) и производительность благодаря двухпозиционному рабочему столу и автоматизированным узлам. Поддержка заготовок длиной до 4 600 мм и скоростью подачи 30–60 м/мин делает его универсальным для средних и крупных деревообрабатывающих предприятий. Инновационные узлы, такие как механизм предварительного наживления ламелей и мощный гидроцилиндр, гарантируют надежное сращивание и долговечность продукции.

Технические характеристики станка

Детальное описание узлов станка

Станина с усиленными стойками позиции прессования

Станина с усиленными стойками коробчатой формы, прошедшая термообработку, обеспечивает высокую жесткость конструкции. Усиленные боковые стойки и балка для крепления гидроцилиндра выдерживают усилие прессования 7 800 кг без деформации, гарантируя долговечность и стабильность точностных параметров.

Двухпозиционный рабочий стол

Двухпозиционный рабочий стол повышает производительность пресса сращивания. На первой позиции формируется плеть до упора с конечным выключателем, после торцовки она передается на вторую позицию для прессования. Это позволяет одновременно набирать новую плеть, сокращая цикл обработки.

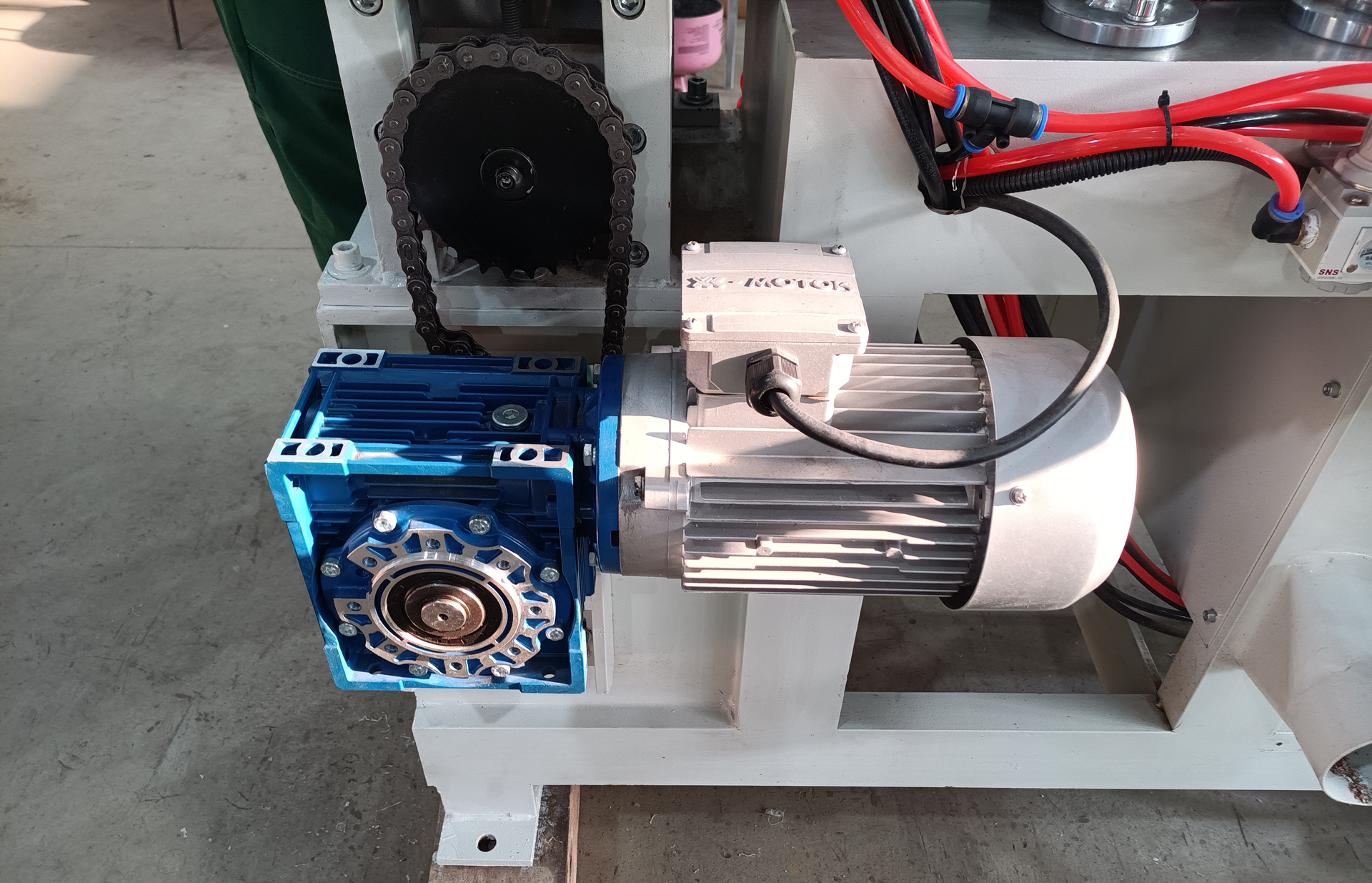

Конвейер подачи ламелей из магазина

Конвейер подачи ламелей обеспечивает непрерывную подачу заготовок на первую позицию с помощью конвейерной ленты. Перенастраиваемые боковые направляющие гарантируют точную ориентацию ламелей при высокой скорости подачи (до 60 м/мин).

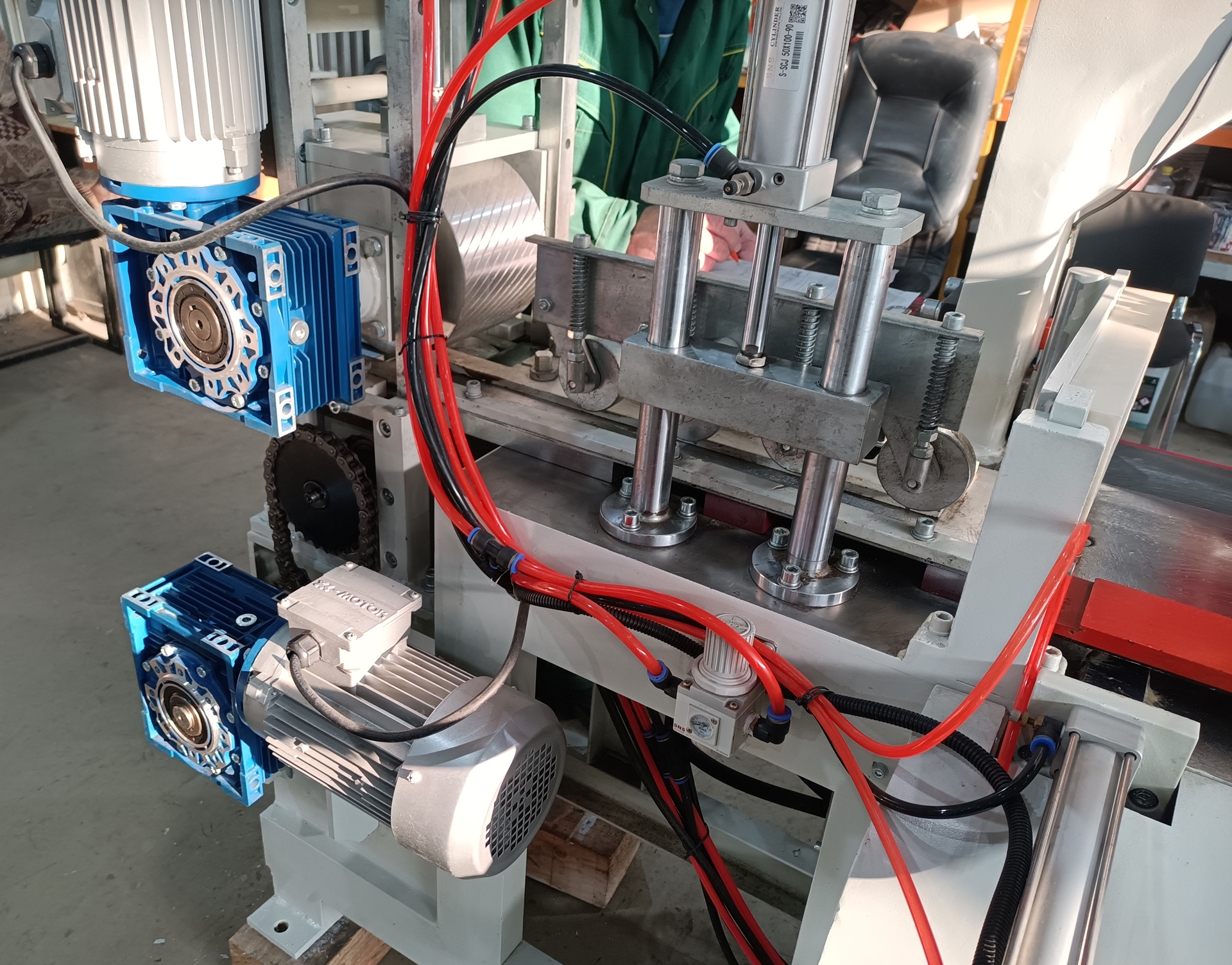

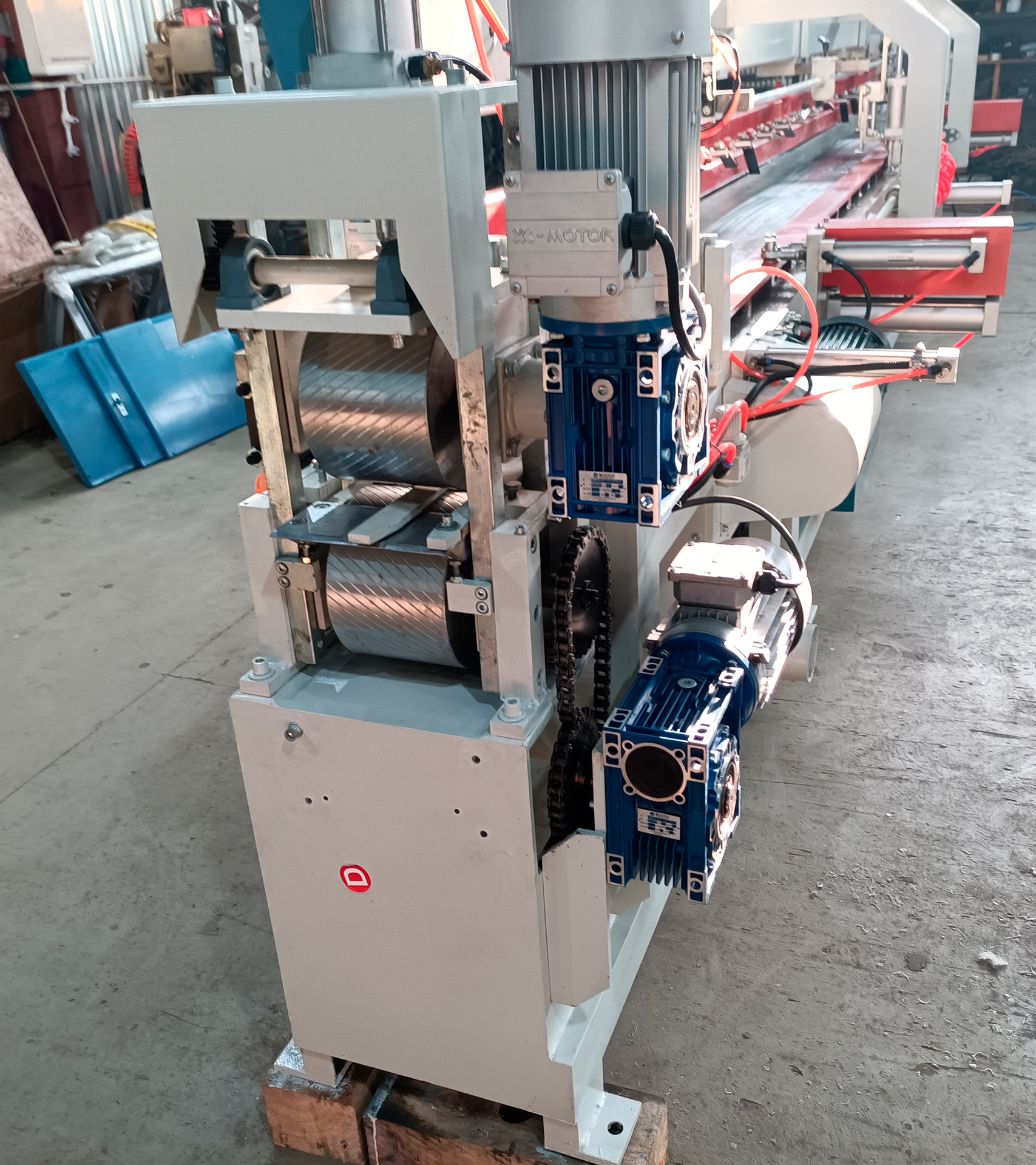

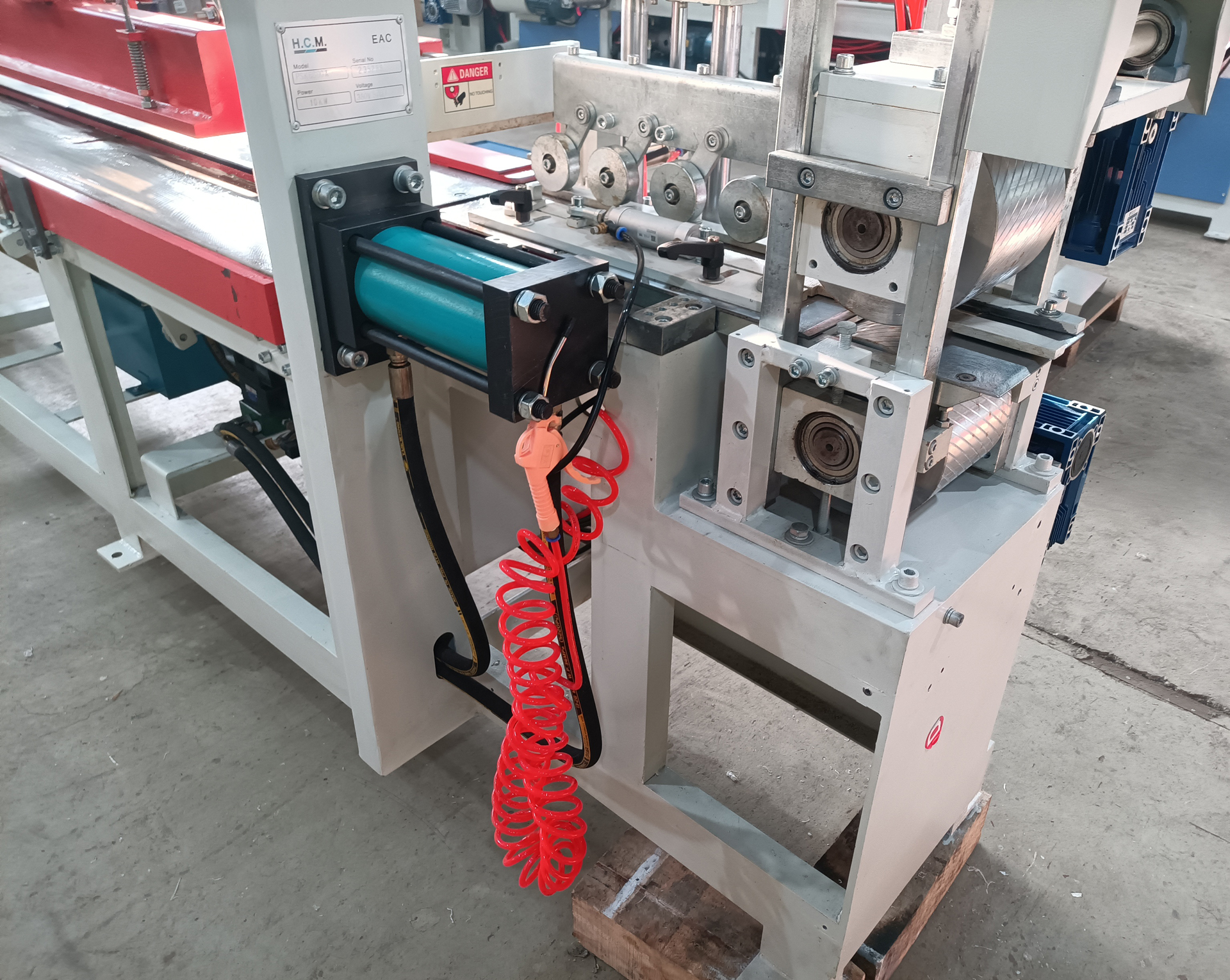

Механизм предварительного наживления ламелей

Механизм предварительного наживления использует рифленые вальцы с пневматическим прижимом для подачи ламелей с минишипом. Это обеспечивает бесперебойное формирование плети с натягом, гарантируя точную торцовку в размер.

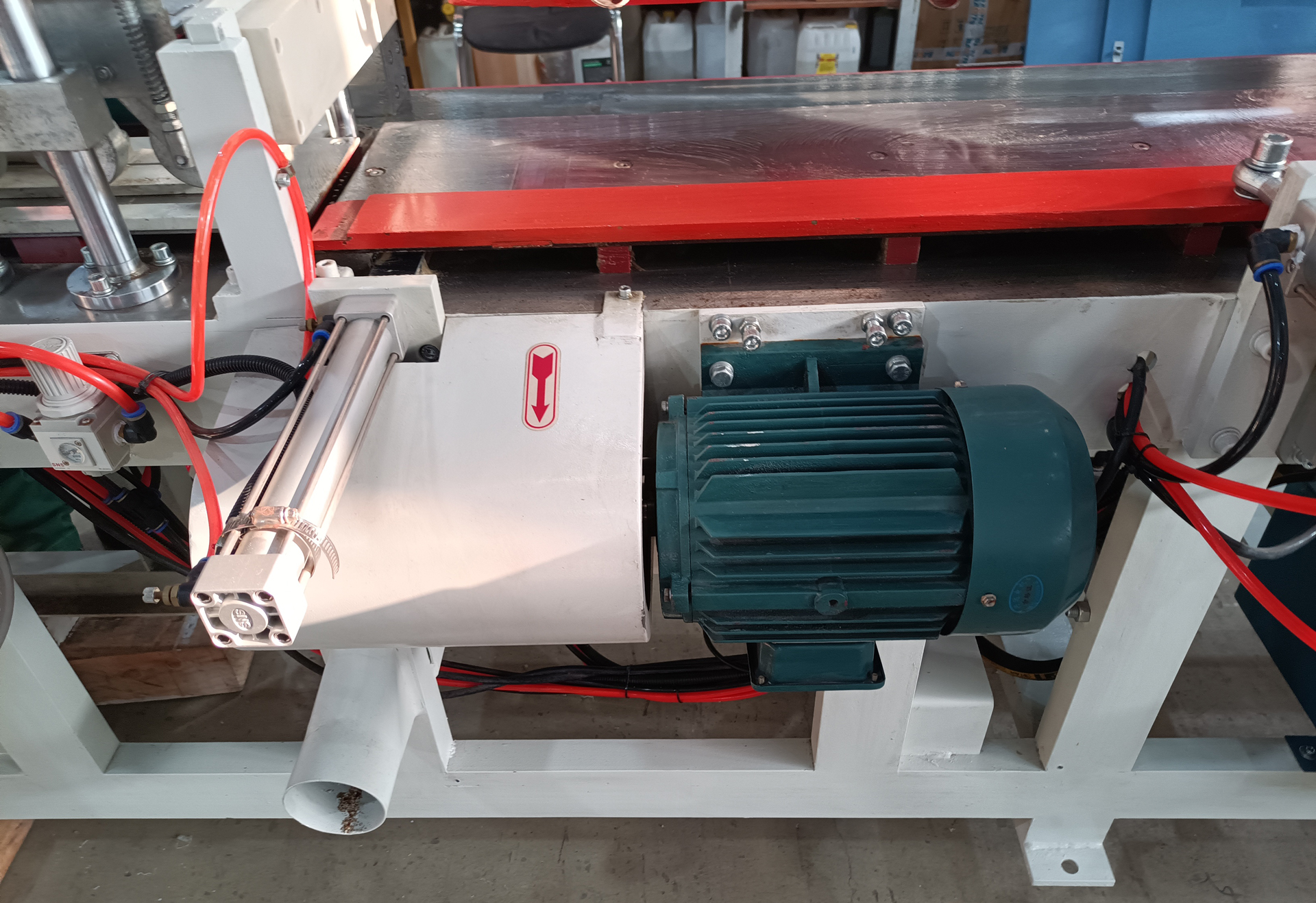

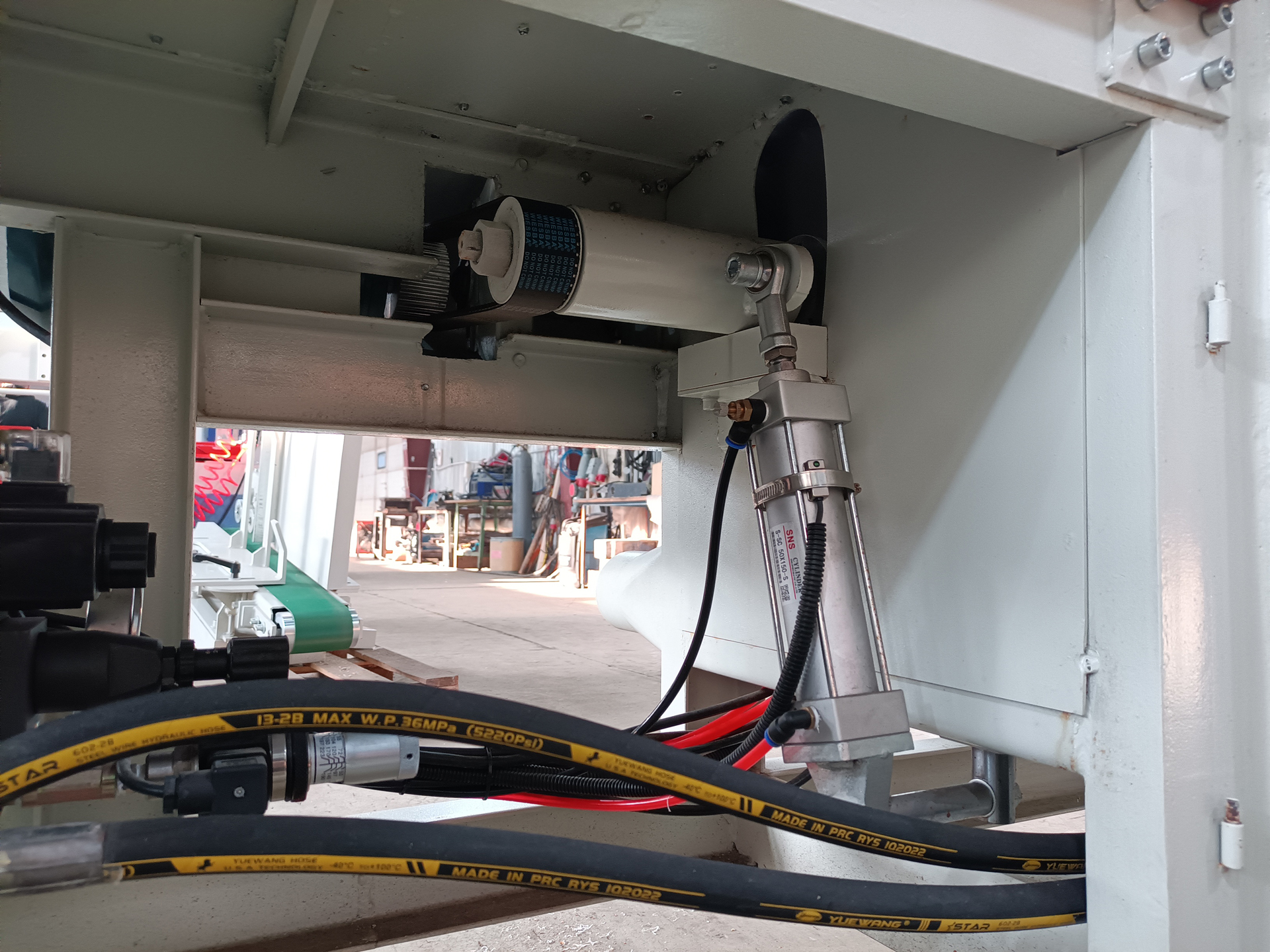

Торцовочный узел

Торцовочный узел оснащен пилой диаметром 355 мм на шпинделе с высокоточными подшипниками. Подача пилы осуществляется пневмоцилиндром с регулируемой скоростью, обеспечивая плавный рез и быстрый возврат, что сокращает время цикла.

Ограждение пилы и прижим плети

Ограждение пилы и прижим плети обеспечивает безопасность и фиксацию плети во время торцовки. Перемещение прижима осуществляется пневмоцилиндром, повышая надежность и безопасность работы.

Боковой ограничитель плети в зоне набора

Боковой ограничитель плети с базовой линейкой и настраиваемой балкой, регулируемой маховиком, обеспечивает точное формирование плети по ширине. Пневматический подъем балки и прижимные пружины минимизируют припуск на обработку.

Сталкиватель плети в зону прессования

Сталкиватель плети с пневматическим приводом перемещает плеть после торцовки в зону прессования. Синхронизация движения линейки через реечную передачу гарантирует точность передачи.

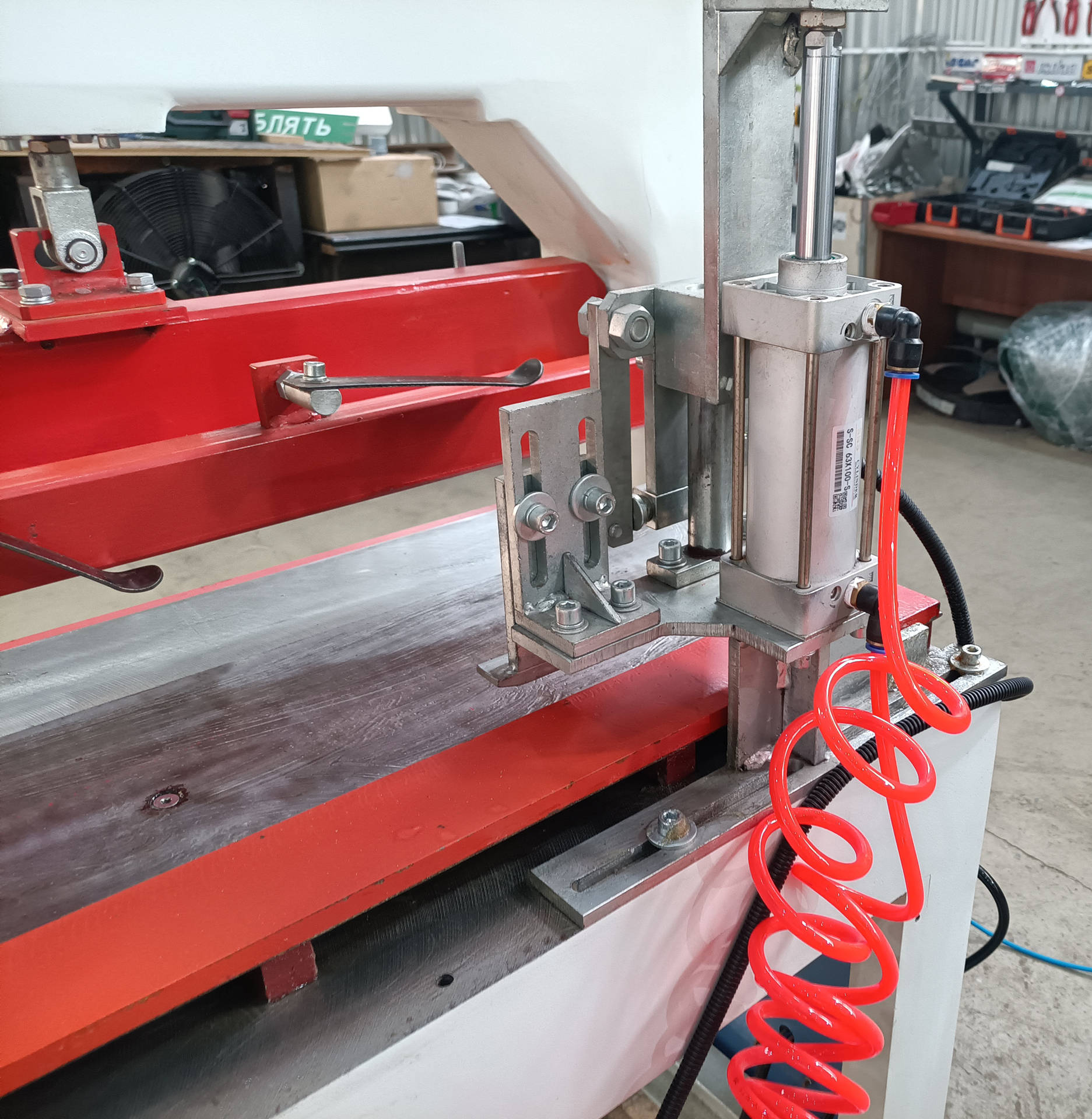

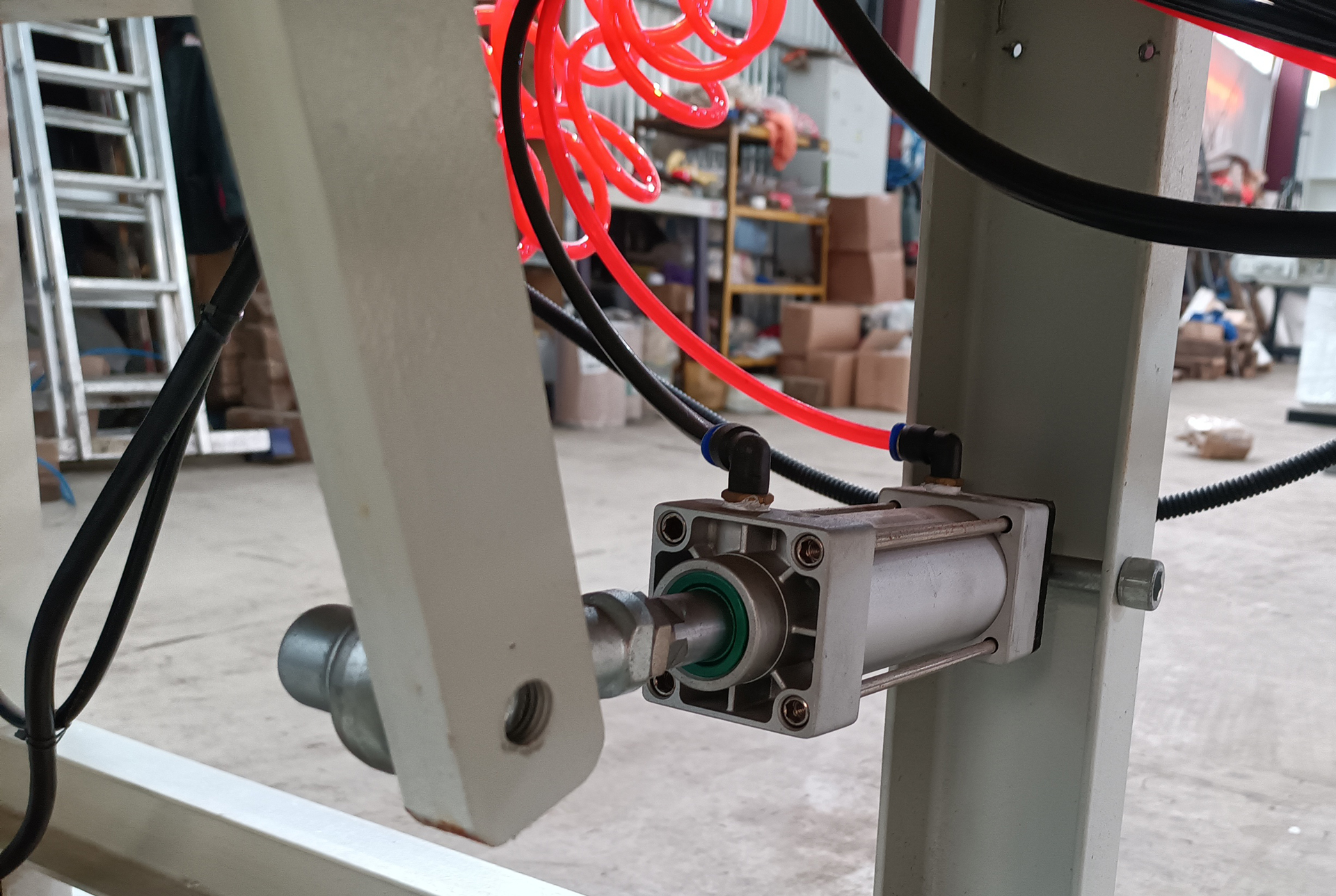

Дополнительный пневмоцилиндр прижима коротких ламелей

Дополнительный пневмоцилиндр досылает и прижимает короткие ламели к упору в зоне прессования, обеспечивая их надежную фиксацию для качественного сращивания.

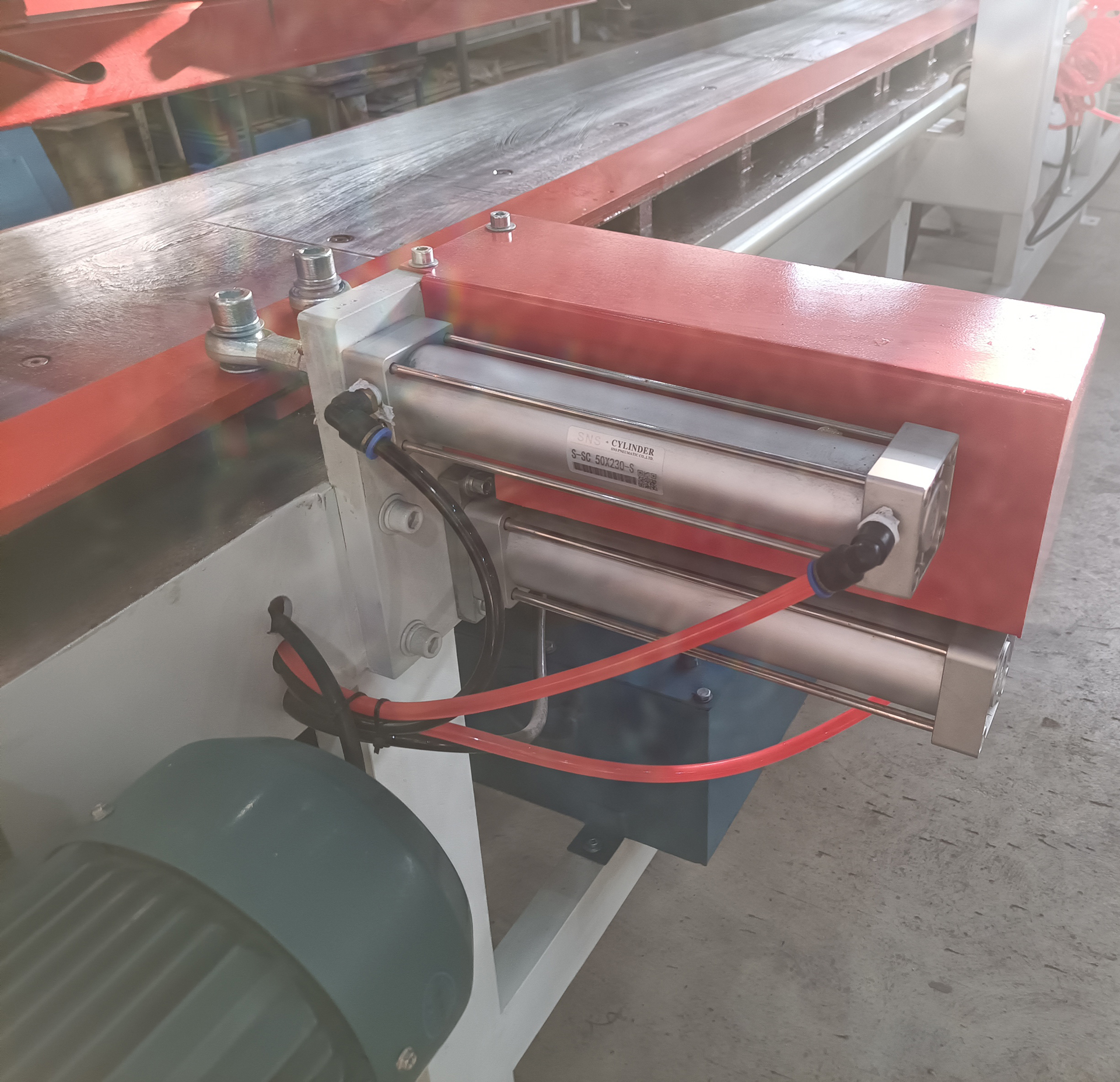

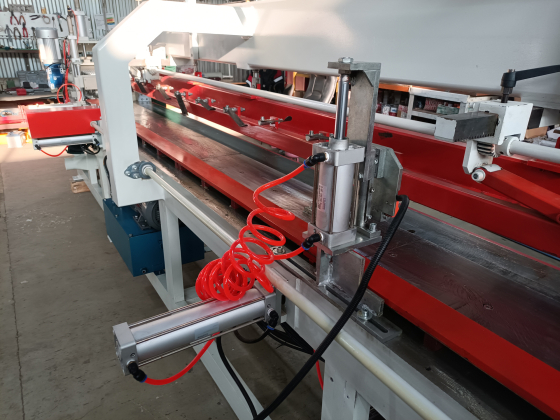

Боковой прижим плети

Боковой прижим плети с помощью пневмоцилиндров прижимает плеть к выдвижному упору по всей плоскости, обеспечивая точное базирование перед прессованием.

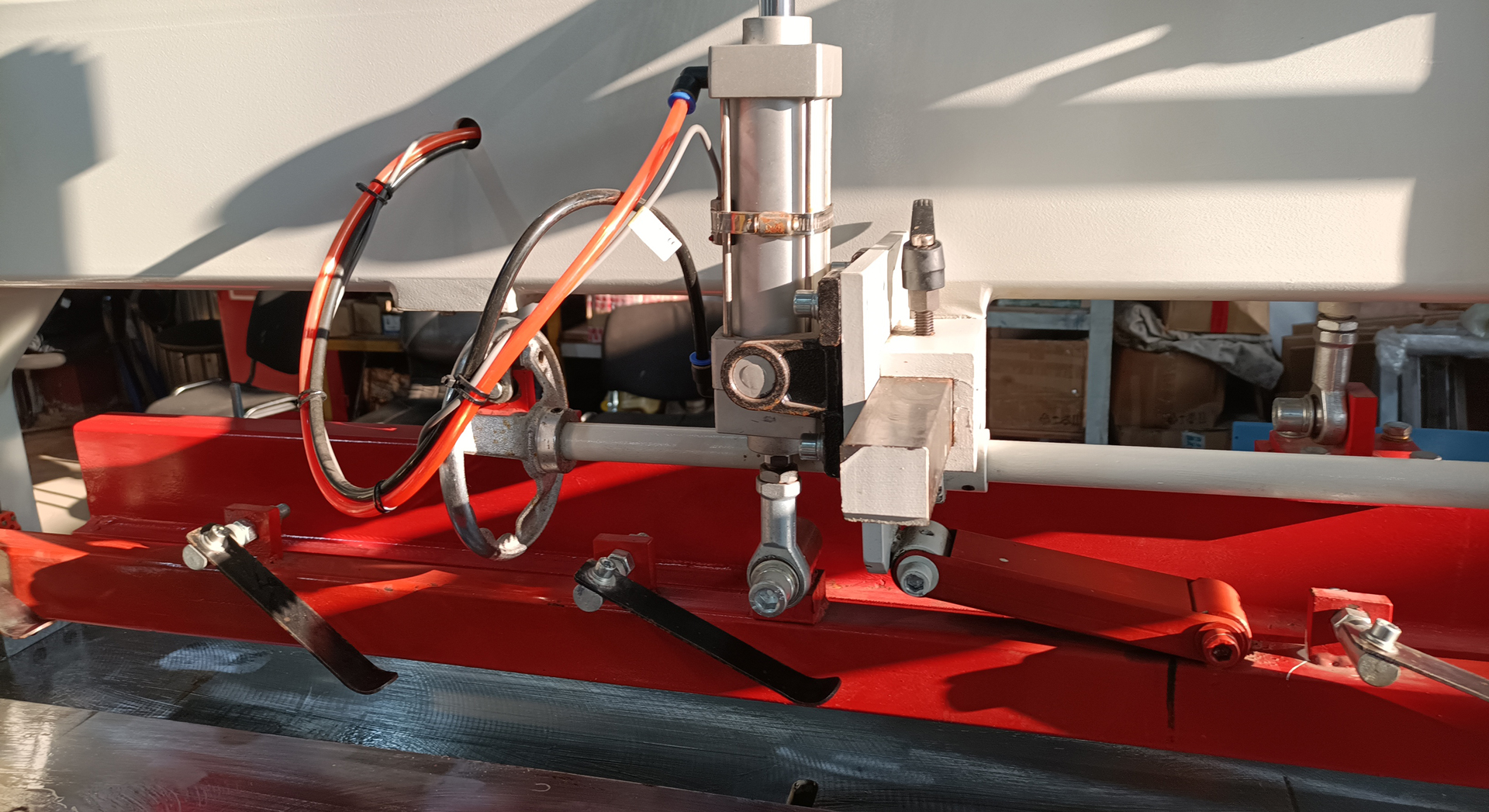

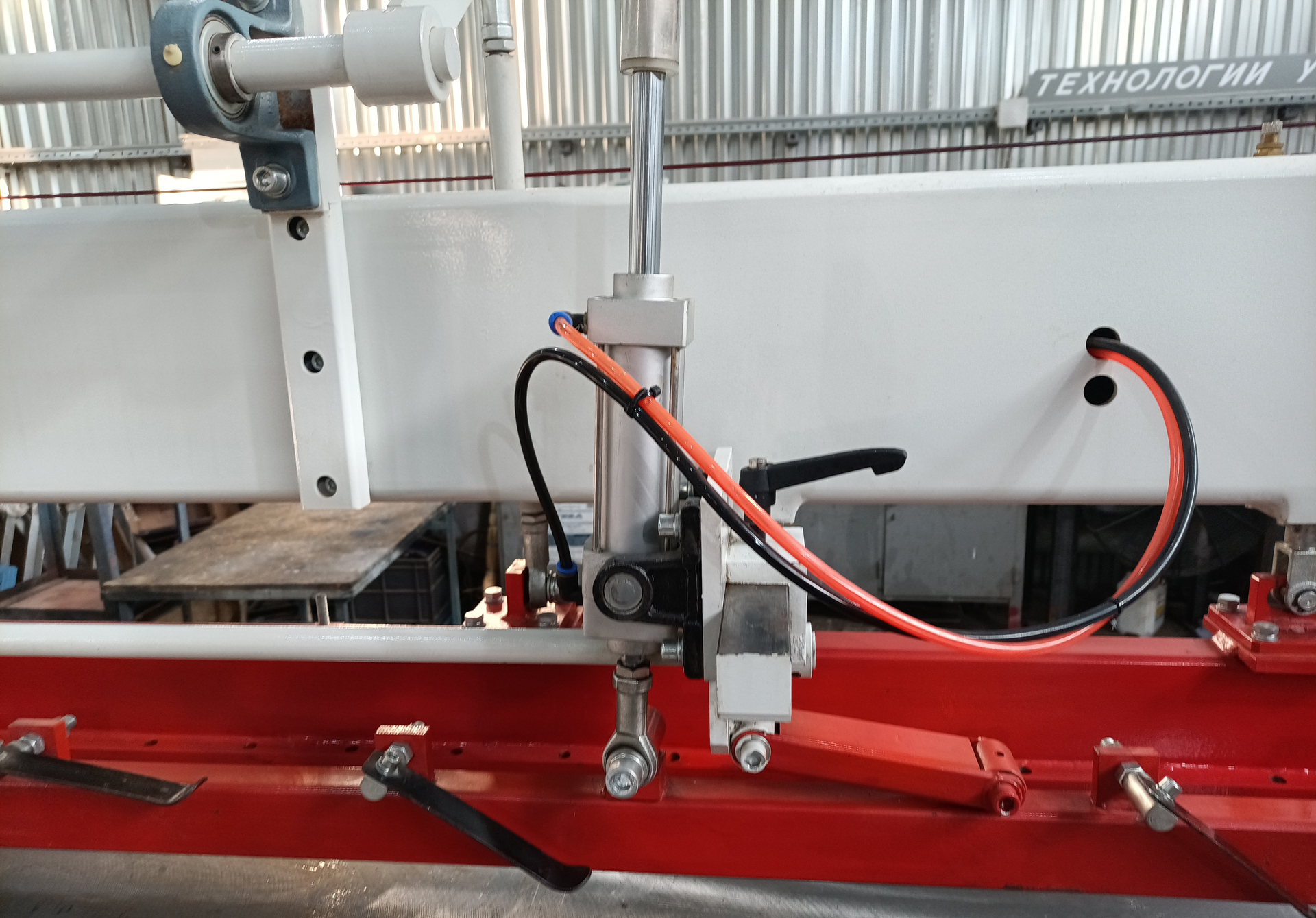

Верхний прижим плети

Верхний прижим плети с мощной балкой и пневмоцилиндрами фиксирует плеть сверху, обеспечивая надежное удержание заготовки во время прессования с усилием до 7 800 кг.

Мощный гидроцилиндр прессования

Мощный гидроцилиндр обеспечивает сращивание плетей по длине с настраиваемым давлением через гидростанцию. Это гарантирует прочное соединение на минишип для заготовок длиной до 4 600 мм.

Прессование двух заготовок одновременно

Прессование двух заготовок с промежуточным упором на зубчатой рейке позволяет одновременно сращивать две плети разной длины с промежуточной торцовкой, повышая производительность.

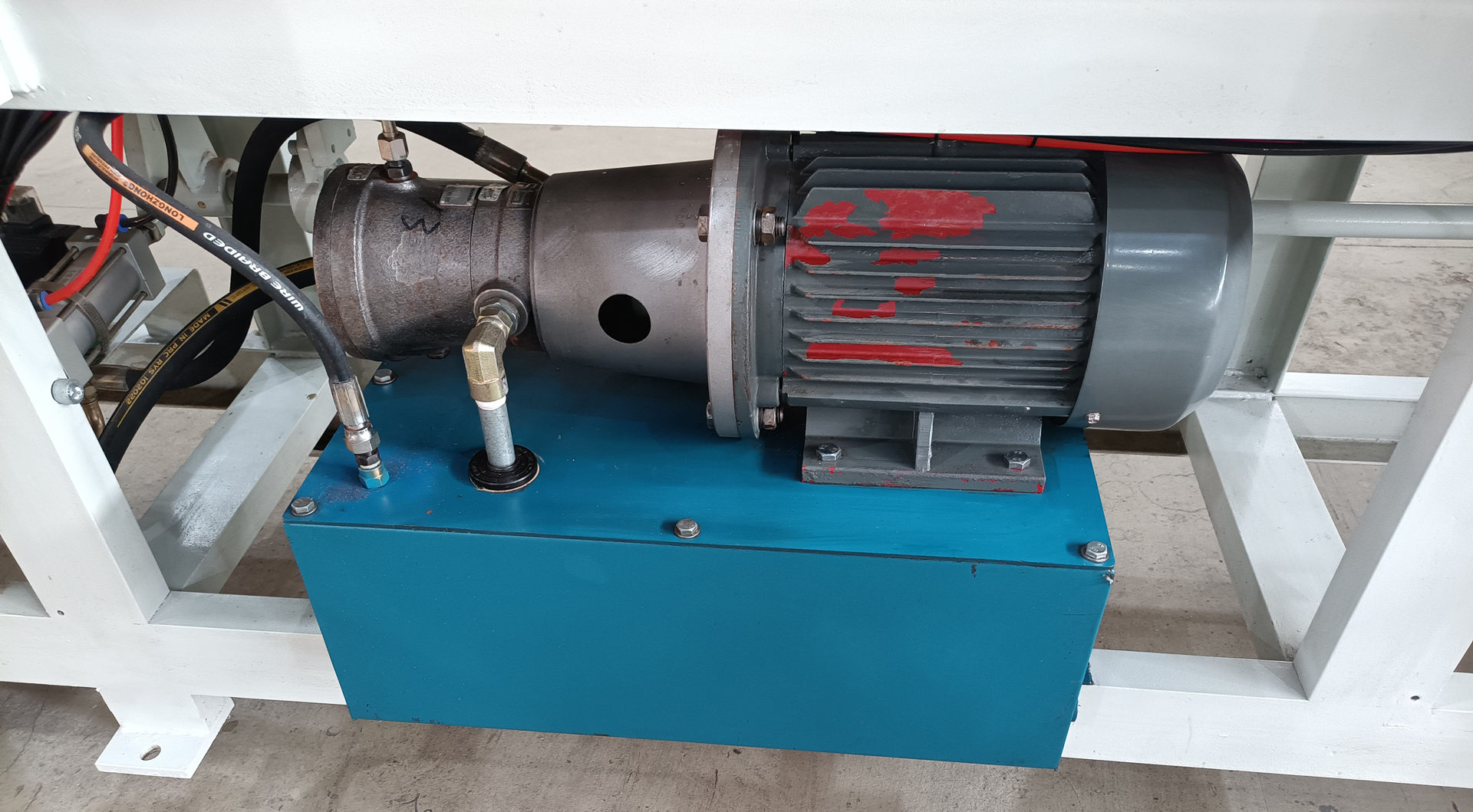

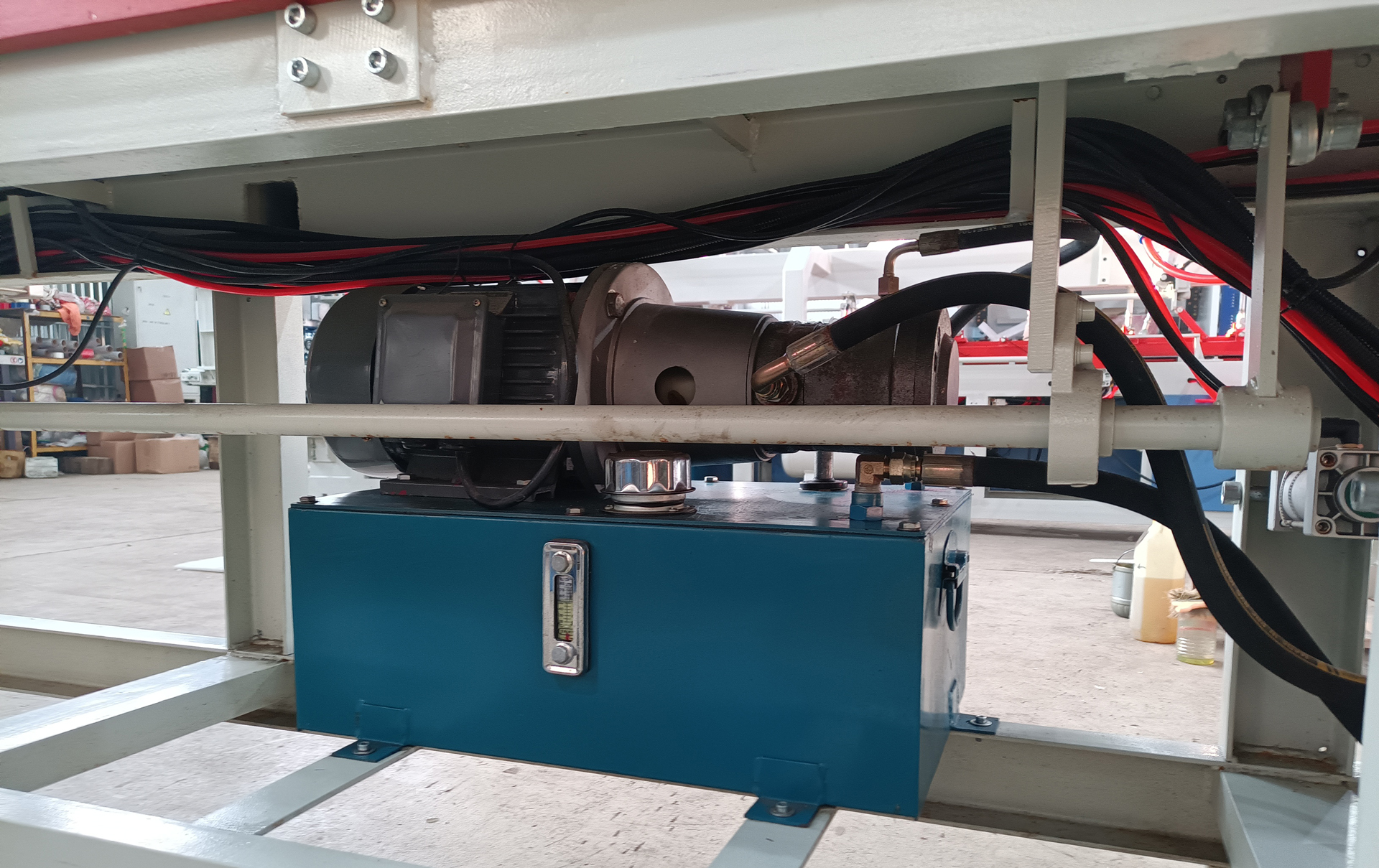

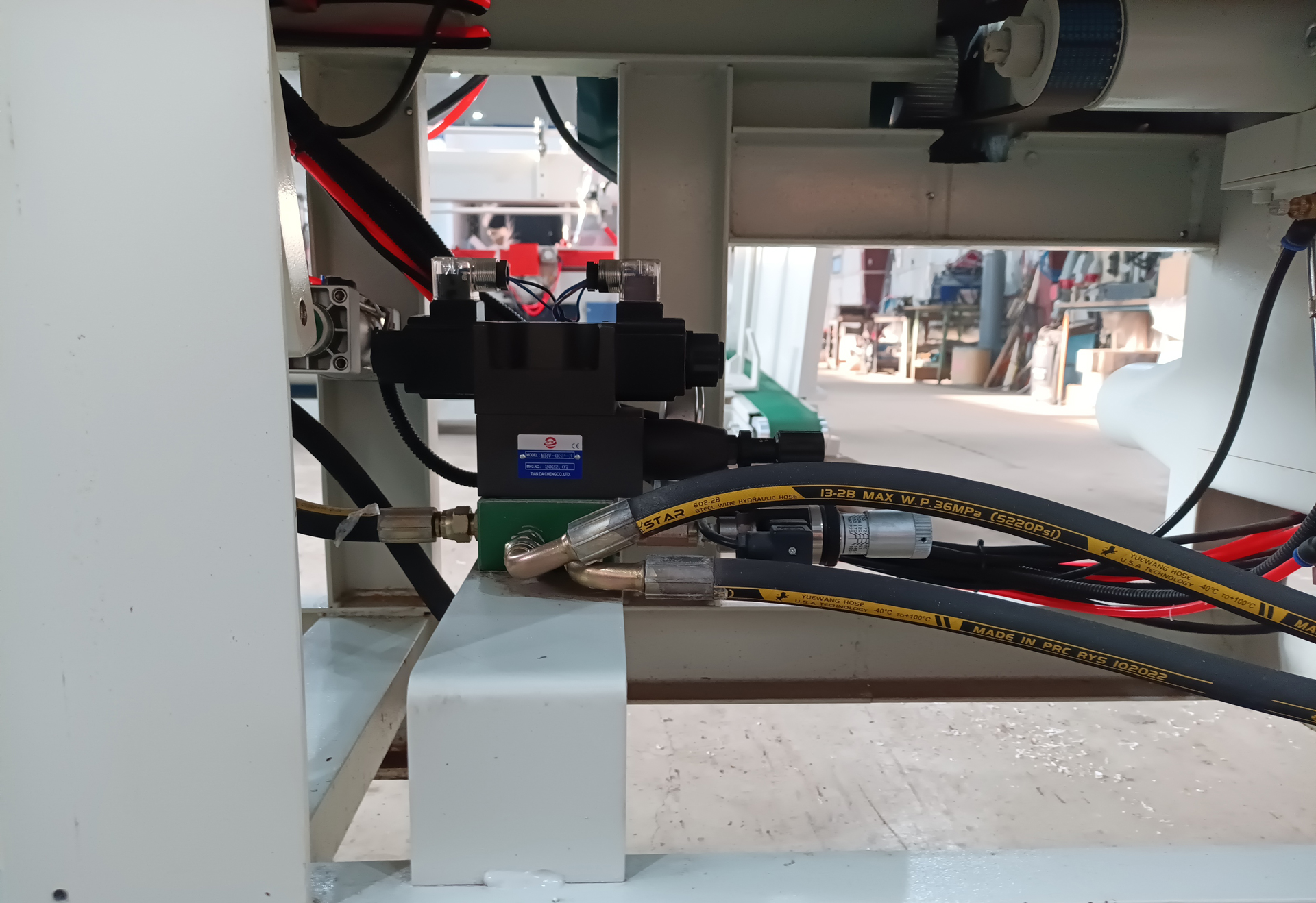

Встроенная гидростанция

Встроенная гидростанция, интегрированная в станину, обеспечивает надежную работу пресса сращивания и упрощает его транспортировку и монтаж.

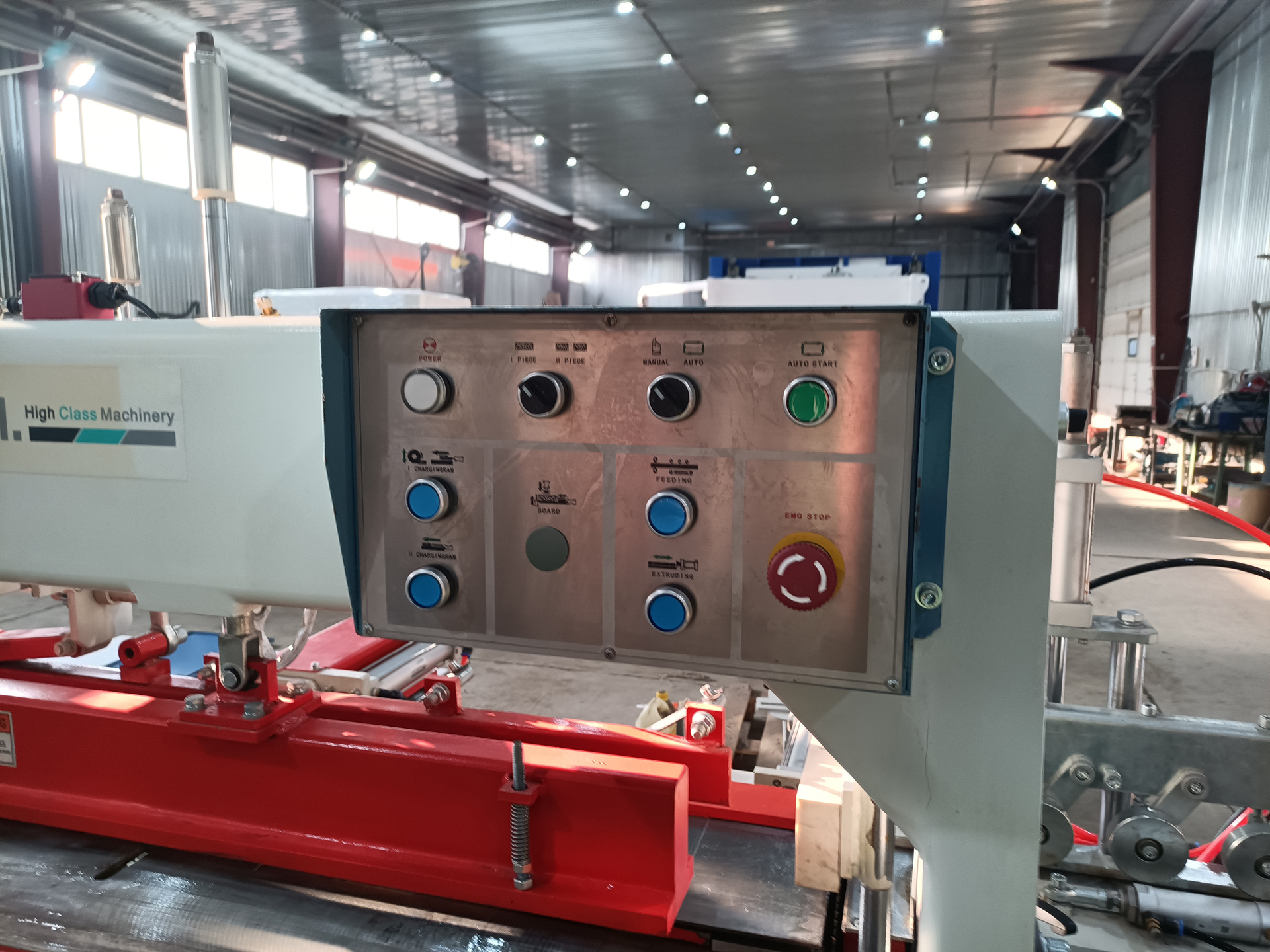

Пульт управления прессом

Пульт управления, расположенный в зоне оператора, обеспечивает удобство настройки и управления прессом для сращивания древесины по длине, минимизируя время наладки.

Главные преимущества пресса для сращивания YongQiang PSK 4600 A MHB-1546A

1. Высокая производительность – двухпозиционный стол и скорость подачи до 60 м/мин сокращают цикл обработки.
2. Точность обработки – торцевание с погрешностью 0,05 мм и предварительное наживление ламелей обеспечивают идеальное сращивание.
3. Надежность конструкции – термообработанная станина и усиленные стойки выдерживают усилие 7 800 кг без деформации.
4. Универсальность – прессование двух заготовок одновременно и поддержка заготовок до 4 600 мм.
5. Безопасность – ограждение пилы и пневматические прижимы минимизируют риски для оператора.
6. Экономичность – автоматизация узлов и точная настройка сокращают отходы и время обработки.

Пресс сочетает высокую точность, производительность и надежность, что делает его оптимальным для сращивания древесины по длине в серийном производстве.

Обслуживание и сервисная поддержка

Пресс для сращивания YongQiang PSK 4600 A MHB-1546A разработан для интенсивной эксплуатации в деревообработке. Узлы, включая гидроцилиндр и торцовочную пилу, защищены от пыли и стружки. Обслуживание включает смазку направляющих, проверку пневмо- и гидросистем. Производитель предлагает монтаж, пуско-наладку, обучение и техническую поддержку, обеспечивая оперативный сервис и поставку запчастей.

Экономическая эффективность и рентабельность

Покупка пресса для сращивания древесины по длине YongQiang PSK 4600 A MHB-1546A — инвестиция в эффективность деревообработки. Высокая скорость подачи (до 60 м/мин) и двухпозиционный стол сокращают время цикла, а точность торцевания (0,05 мм) минимизирует брак. Автоматизация узлов, таких как конвейер подачи и гидроцилиндр, снижает трудозатраты. Цена станка окупается благодаря повышению производительности и качества сращивания.

Безопасность эксплуатации

Пресс для сращивания YongQiang PSK 4600 A MHB-1546A оснащен системами безопасности, включая ограждение пилы и пневматические прижимы. Пульт управления позволяет быстро останавливать станок при необходимости. Автоматизированные узлы минимизируют контакт оператора с движущимися частями, обеспечивая безопасные условия работы.
