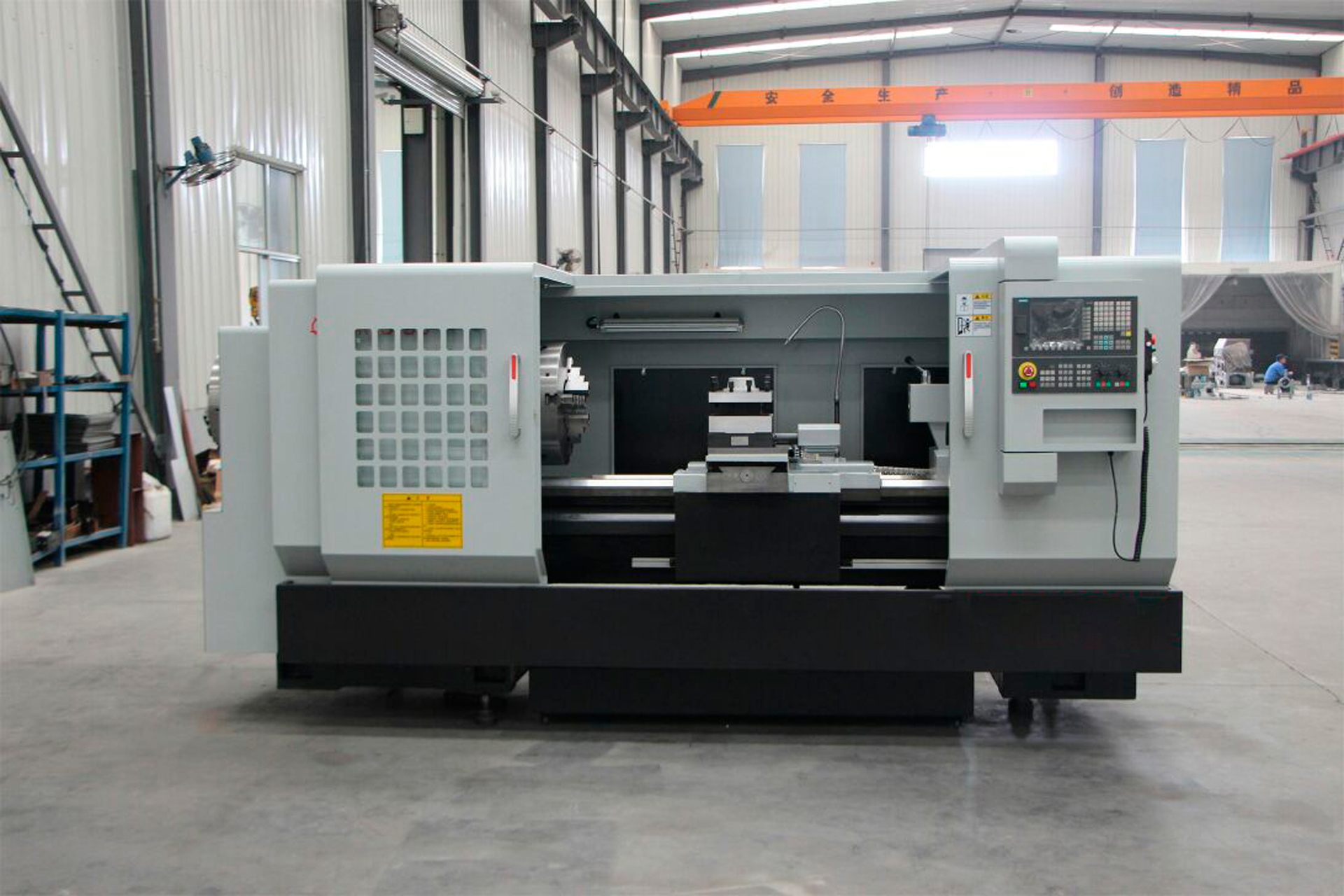

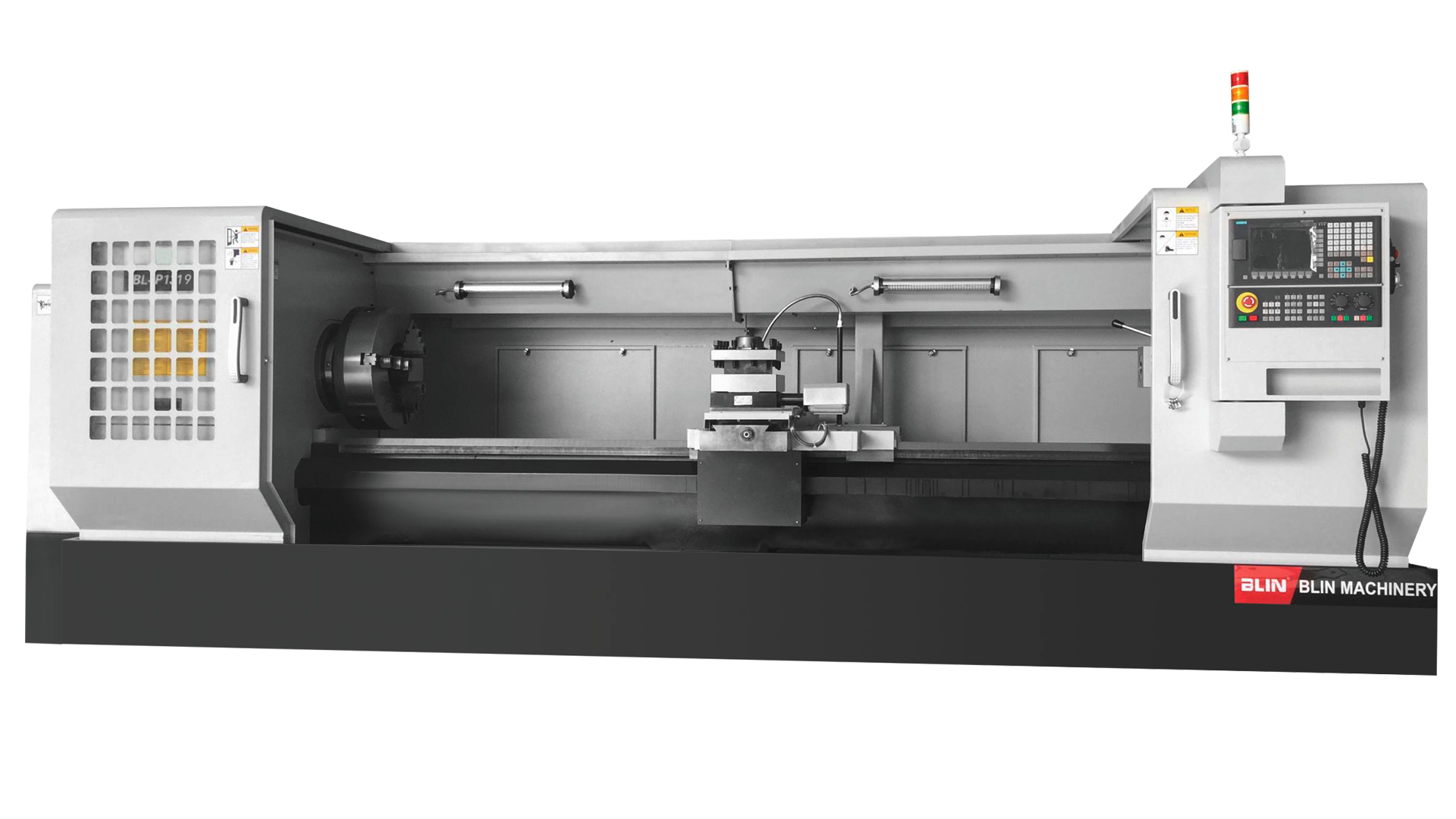

Токарный трубонарезной станок с ЧПУ Blin Machinery BL-QK1327 A

Токарный трубонарезной станок с ЧПУ BLIN MACHINERY BL-QK1327A GSK — это высокопроизводительный станок с плоской станиной, разработанный для нарезки внутренней и внешней резьбы на трубах диаметром 50–270 мм и выполнения стандартных токарных операций. По сравнению с BL-QK1313 (шпиндель 130 мм, грузоподъёмность 3 т), BL-QK1319 (шпиндель 200 мм), BL-QK1322 (шпиндель 225 мм), и BL-QK1325 (шпиндель 255 мм), он оснащён шпинделем с увеличенным отверстием 280 мм, 4-кулачковым патроном Ø800 мм и двигателем 15 кВт, что обеспечивает максимальную универсальность для обработки самых крупных труб и деталей с грузоподъёмностью до 4 тонн. Система ЧПУ GSK980TC3, усиленная станина из чугуна с композитной смолой и покрытие направляющих PTFE гарантируют высокую точность, долговечность и устойчивость при интенсивных режимах резания.

Назначение станка

• Нарезка внутренней и внешней резьбы на трубах диаметром 50–270 мм, превосходящая возможности других станков серии QK
• Точная токарная обработка деталей диаметром до 800 мм и весом до 4 тонн.
• Серийное производство деталей в нефтегазовой, машиностроительной и трубопроводной промышленности, требующих максимальной мощности и жёсткости.
• Обработка заготовок длиной до 3 000 мм с высокой точностью и качеством поверхности.
• Изготовление компонентов для промышленных трубопроводов и тяжёлого строительства.

Ключевые функциональные возможности

Преимущества использования

• Широкие направляющие (600 мм) и станина из чугуна с композитной смолой для максимальной жёсткости и виброустойчивости.
• Покрытие направляющих PTFE устраняет ползучесть, повышает износостойкость и точность.
• Мощный шпиндель 15 кВт с 4-ступенчатой коробкой передач и бесступенчатой регулировкой скорости.
• Универсальность для обработки труб (50–270 мм) и токарных деталей диаметром до 800 мм.
• Грузоподъёмность до 4 тонн для работы с крупными заготовками.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Станина из высококачественного чугуна с композитной смолой, обработанная для вибропоглощения.
• Направляющие шириной 600 мм, закалённые ультразвуком и покрытые PTFE.
• Особенности:
  • Высокая жёсткость и устойчивость к вибрациям.
  • Покрытие PTFE устраняет ползучесть и повышает износостойкость.
  • Подходит для тяжёлых режимов резания и нарезки резьбы.

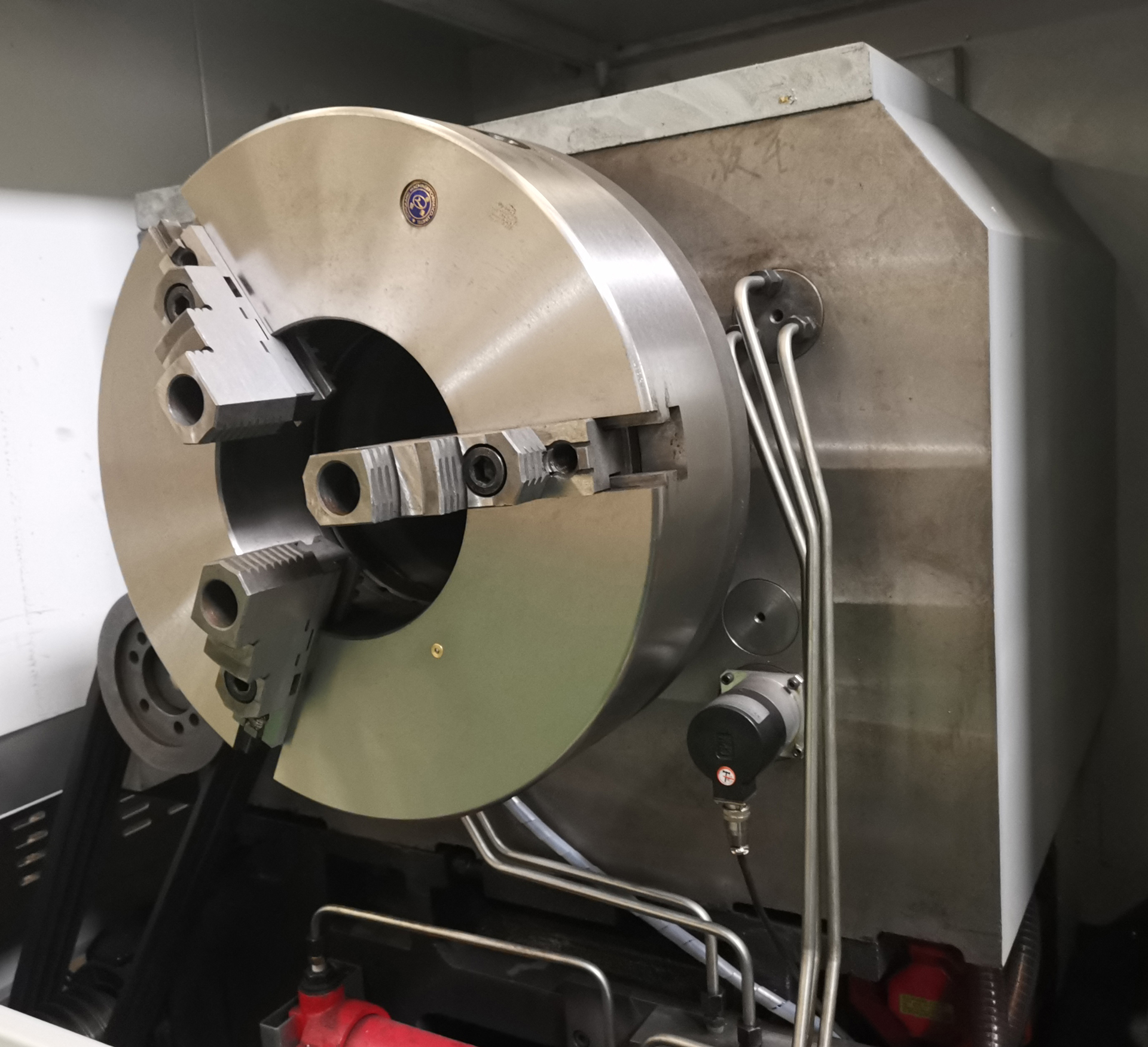

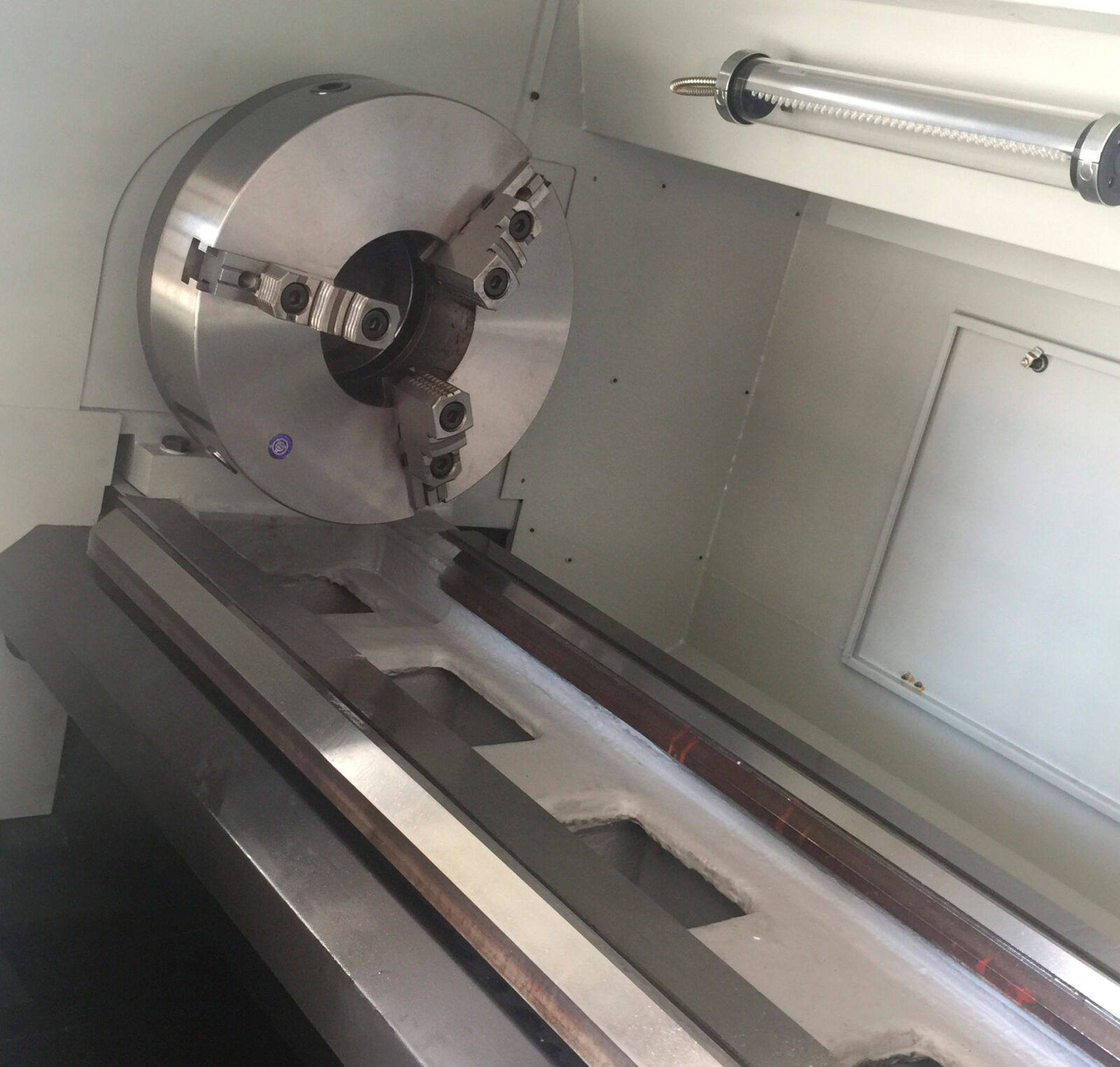

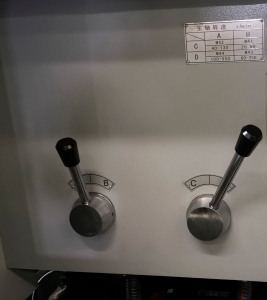

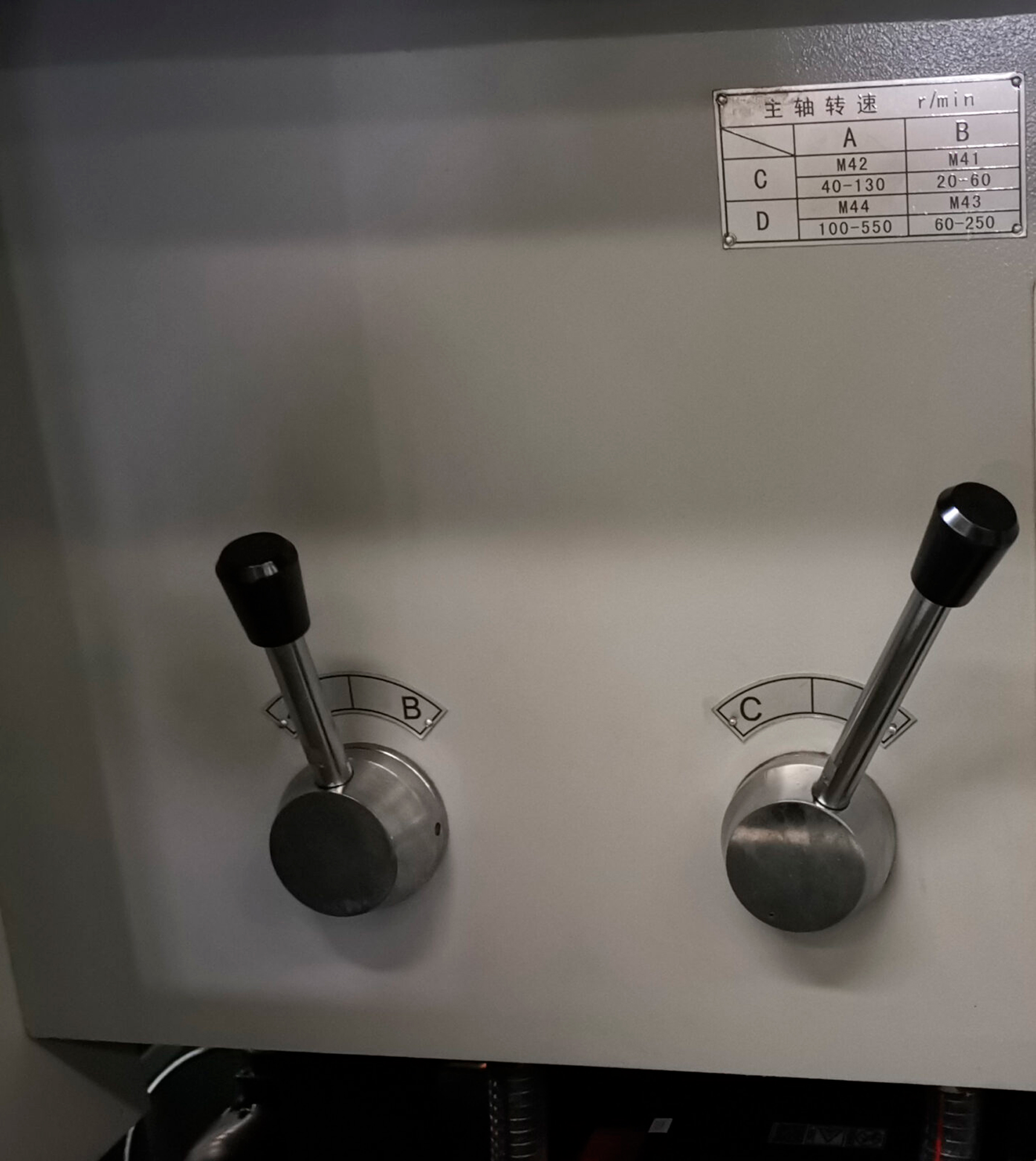

Основной шпиндель

• Шпиндель с отверстием 280 мм, 4-ступенчатая коробка передач, 20–420 об/мин.
• Ручной 4-кулачковый патрон Ø800 мм, мощность 15 кВт.
• Бесступенчатая регулировка скорости в каждой ступени.

Перемещение по осям

• Широкие направляющие (600 мм) с покрытием PTFE для высокой точности.
• Перемещение по оси X: 420 мм, по оси Z: 850/1 350/2 850 мм.
• Скорость быстрых перемещений: 4 м/мин (X), 6 м/мин (Z).

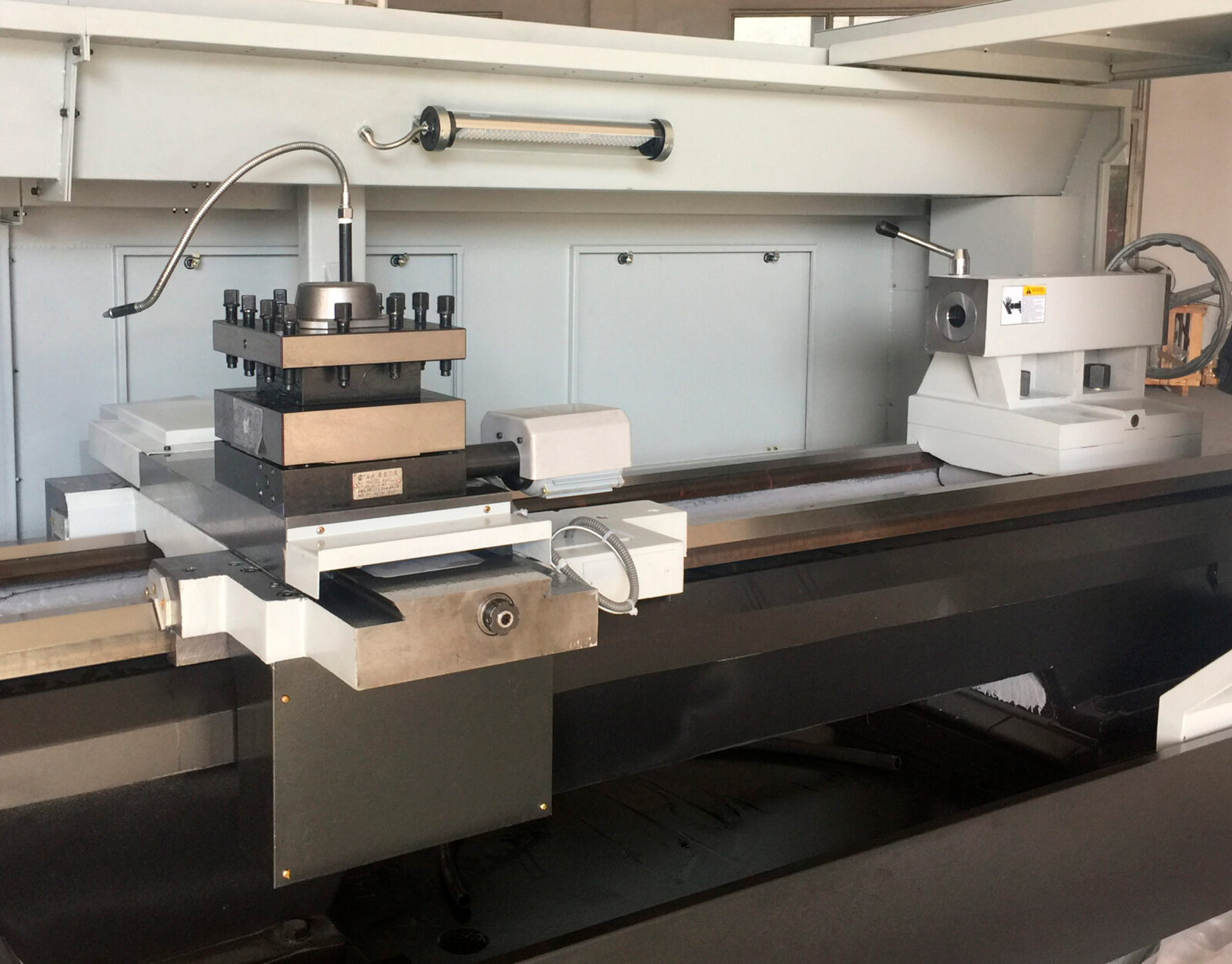

Инструментальная система

• Электрическая 4-позиционная револьверная головка.
• Размер хвостовика: 32×32 мм.

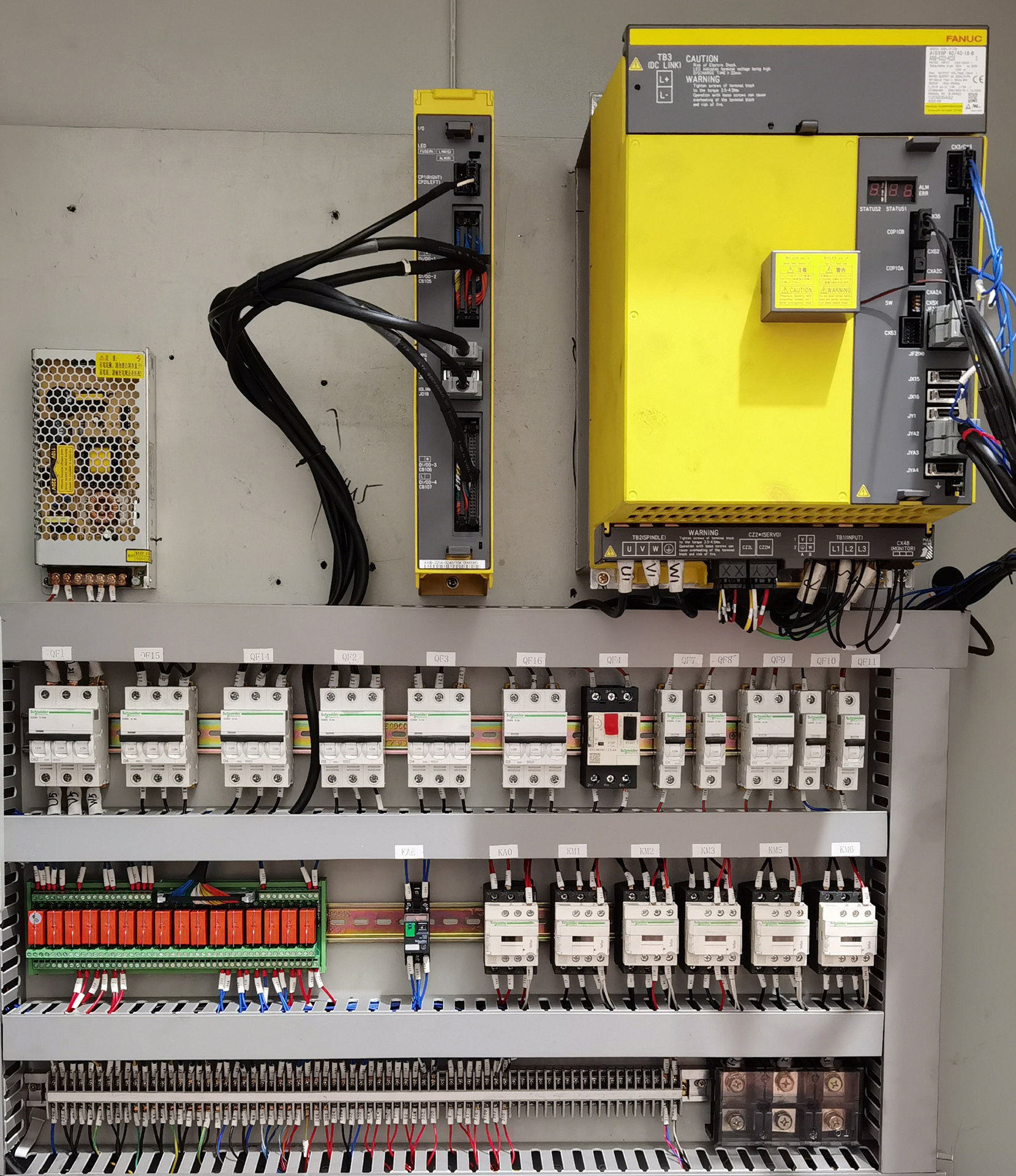

Система ЧПУ и управления

• GSK980TC3 с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для трубонарезных и токарных операций.

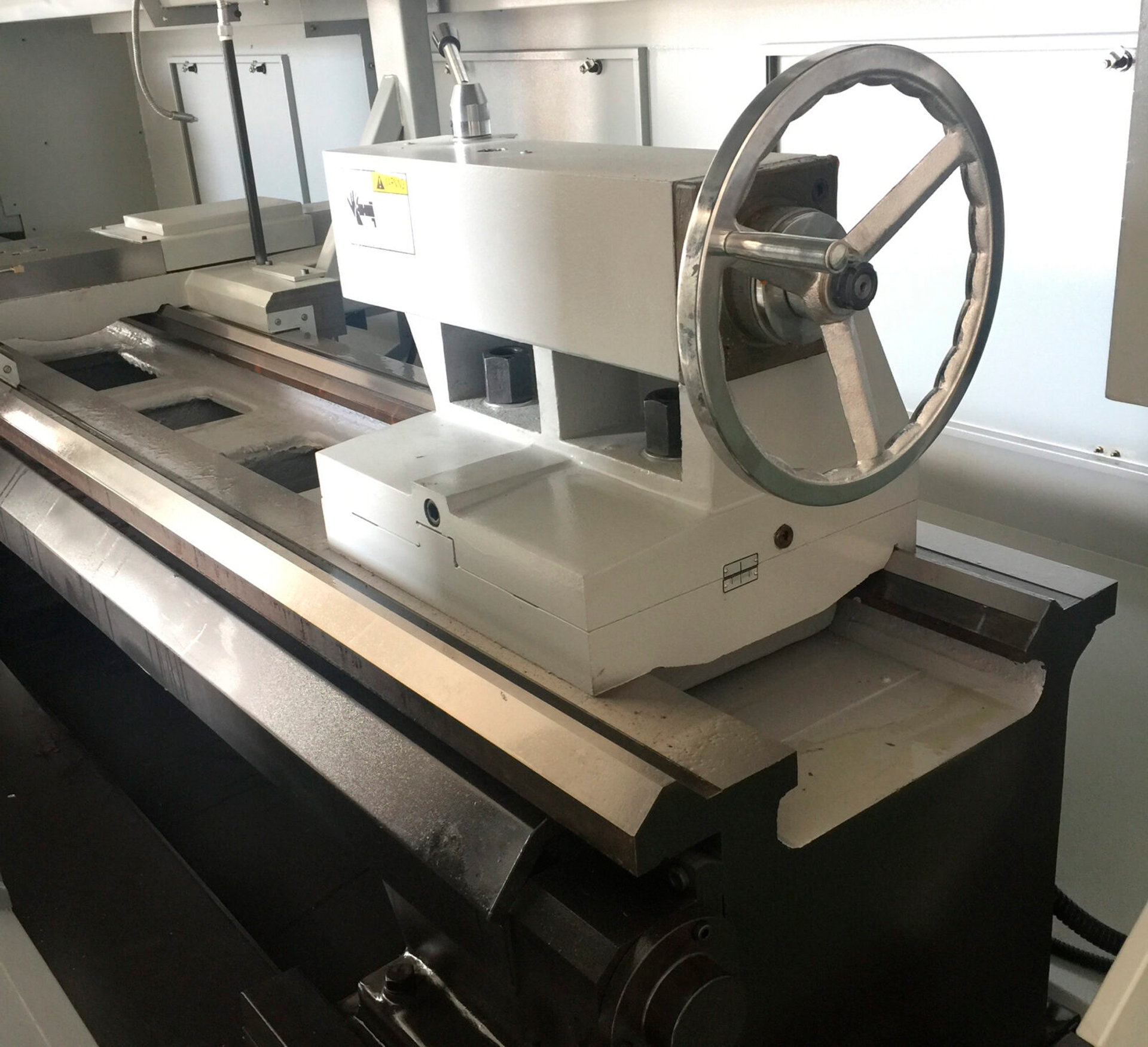

Задняя бабка

• Ручная задняя бабка с пинолью Ø120 мм, ходом 250 мм и конусом MT6#.
• Надёжная фиксация длинных заготовок.

Главные преимущества токарного станка

1. Универсальность: Нарезка резьбы на трубах (50–270 мм) и стандартные токарные операции.
2. Жёсткость: Станина из чугуна и направляющие 600 мм для тяжёлого резания.
3. Надёжность: Закалённые направляющие и покрытие PTFE для долговечности.
4. Гибкость: Центровые расстояния 1 000–3 000 мм для обработки деталей разной длины.
5. Производительность: Мощный шпиндель 15 кВт и грузоподъёмность 4 т.

BL-QK1327A GSK — это мощное решение для трубонарезных и токарных операций в серийном производстве с максимальной жёсткостью и точностью.

Экономическая эффективность

Купить токарный трубонарезной станок BL-QK1327A GSK — это инвестиция в производительность и качество. Жёсткая конструкция, универсальность и долговечные направляющие минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, ручной 4-кулачковый патрон Ø800 мм, 4-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ GSK.
  • Осмотр: Проверка шпинделя, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥7.7 т.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВт.
  • Инструменты: Грузоподъёмное оборудование (≥7.7 т), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (32×32 мм).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 808D ADVANCED/FANUC 0i TF, 6/8-позиционная револьверная головка (опции).

Комплектация

• Система ЧПУ GSK980TC3
• Ручной 4-кулачковый патрон Ø800 мм
• 4-позиционная электрическая револьверная головка
• Ручная задняя бабка (конус MT6#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D ADVANCED/FANUC 0i TF
• 6/8-позиционная револьверная головка
