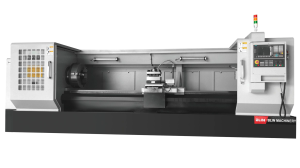

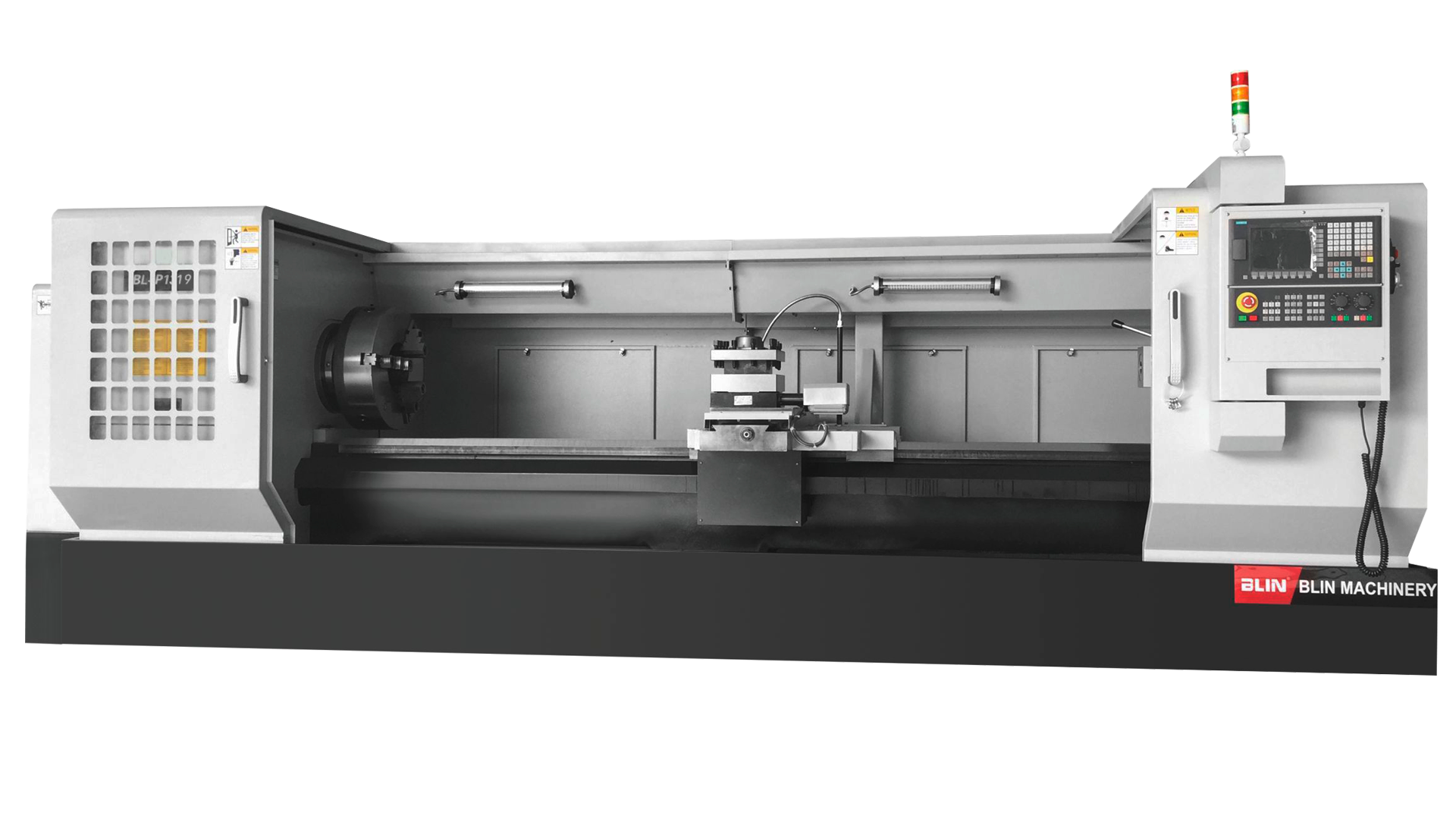

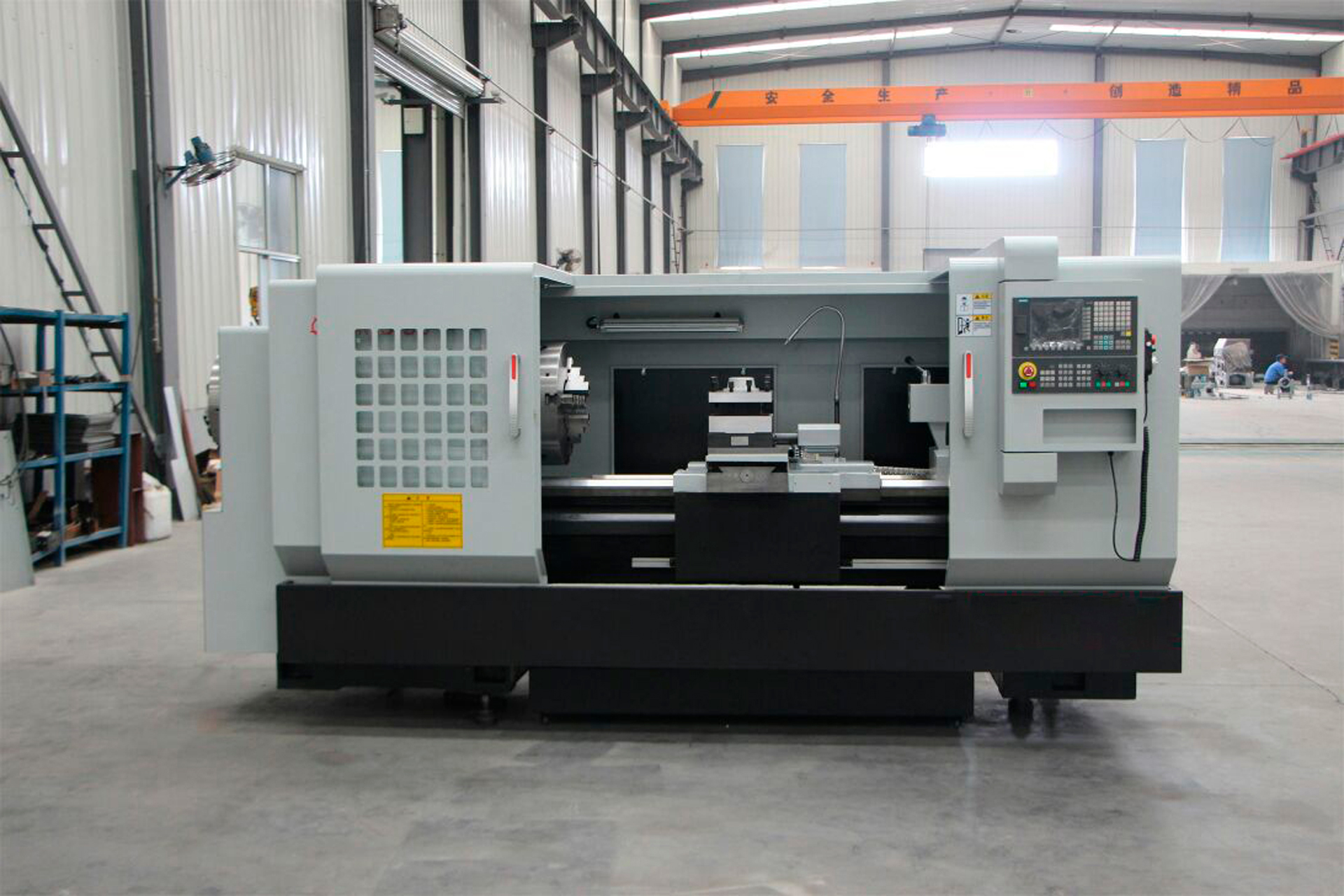

Токарный трубонарезной станок с ЧПУ Blin Machinery BL-QK1313

Токарный трубонарезной станок с ЧПУ BLIN MACHINERY BL-QK1313 — это высокопроизводительный станок с плоской станиной, предназначенный для нарезки внутренней и внешней резьбы на трубах диаметром 30–126 мм, а также для выполнения стандартных токарных операций. Оснащён системой ЧПУ GSK980TC3, шпинделем с отверстием 130 мм и 3-кулачковым патроном 400 мм, станок обеспечивает высокую точность и надёжность. Широкие направляющие (550 мм), усиленная станина из чугуна с композитной смолой и покрытие PTFE гарантируют жёсткость, долговечность и устранение ползучести при тяжёлых режимах резания.

Назначение станка

• Нарезка внутренней и внешней резьбы на трубах диаметром 30–126 мм.
• Точная токарная обработка деталей диаметром до 630 мм и весом до 3 тонн.
• Серийное производство деталей в нефтегазовой, машиностроительной и трубопроводной промышленности.
• Обработка заготовок длиной до 3000 мм с высокой точностью и качеством поверхности.

Ключевые функциональные возможности

Преимущества использования

• Широкие направляющие (550 мм) и станина из чугуна с композитной смолой для высокой жёсткости и виброустойчивости.
• Покрытие направляющих PTFE устраняет ползучесть, повышает износостойкость и точность.
• Надёжный шпиндель с 3-ступенчатой коробкой передач и бесступенчатой регулировкой скорости.
• Гибкость обработки труб (30–126 мм) и стандартных токарных деталей диаметром до 630 мм.
• Высокая грузоподъёмность (до 3 тонн) для обработки массивных заготовок.

BL-QK1313 GSK — это универсальный станок для трубонарезных и токарных операций, обеспечивающий высокую точность, жёсткость и надёжность в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Станина из высококачественного чугуна с композитной смолой, обработанная для вибропоглощения.
• Направляющие шириной 550 мм, закалённые ультразвуком и покрытые PTFE.
• Особенности:
  • Высокая жёсткость и устойчивость к вибрациям.
  • Покрытие PTFE устраняет ползучесть и повышает износостойкость.
  • Подходит для тяжёлых режимов резания и нарезки резьбы.

Основной шпиндель

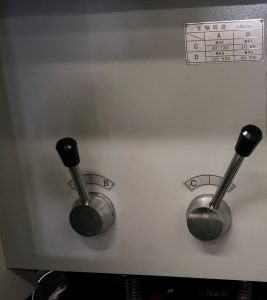

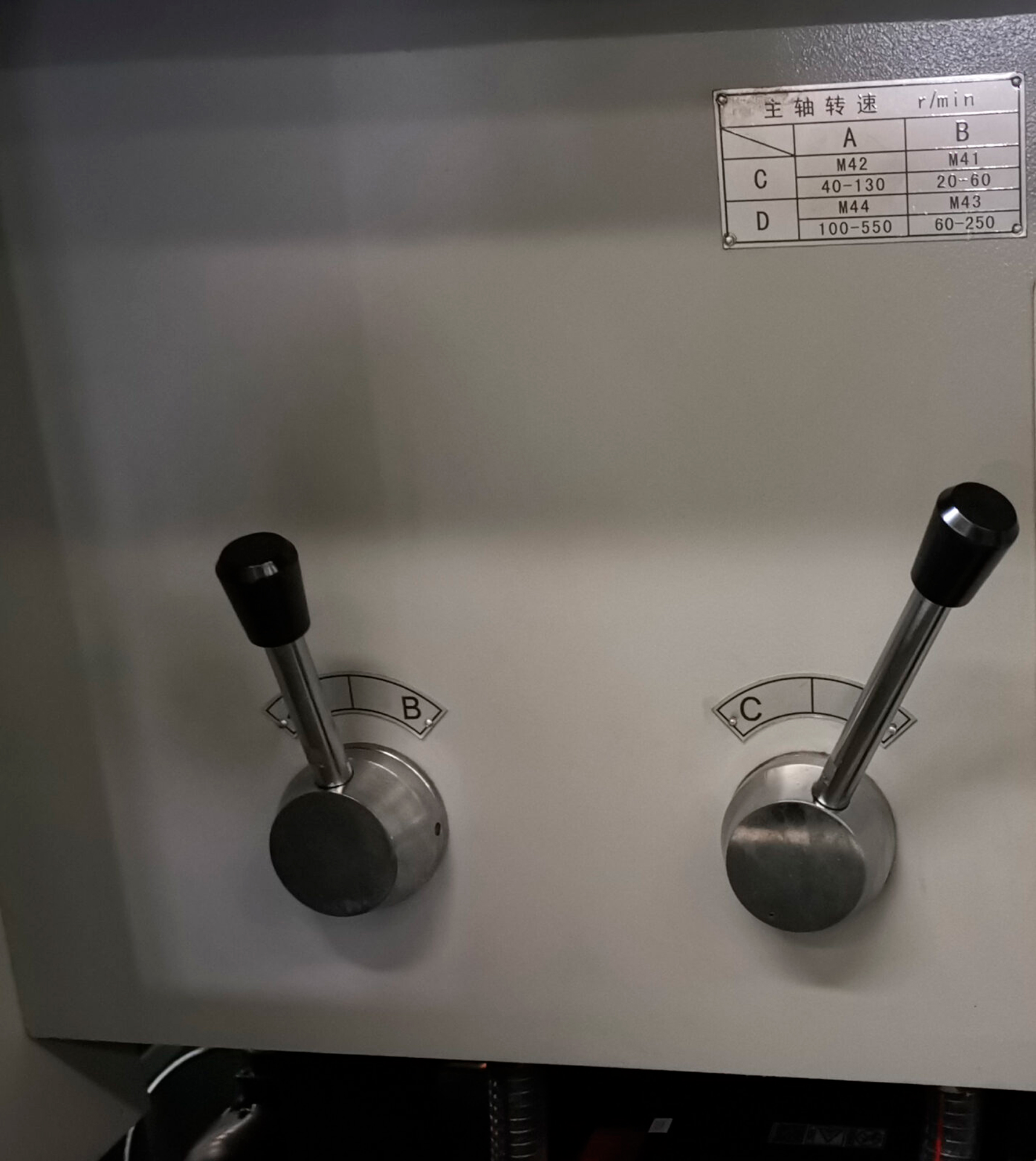

• Шпиндель с отверстием 130 мм, 3-ступенчатая коробка передач, 30–720 об/мин.

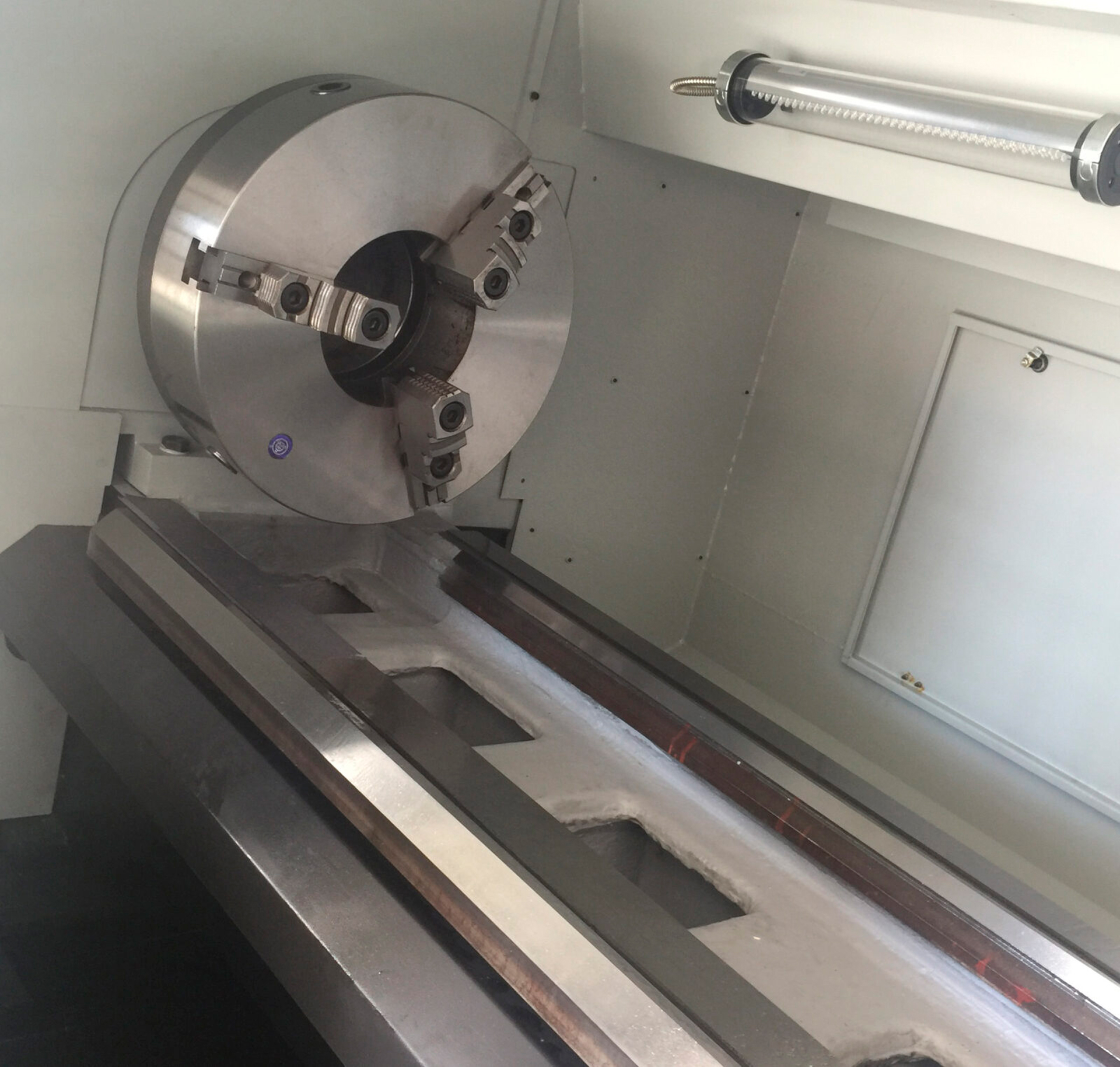

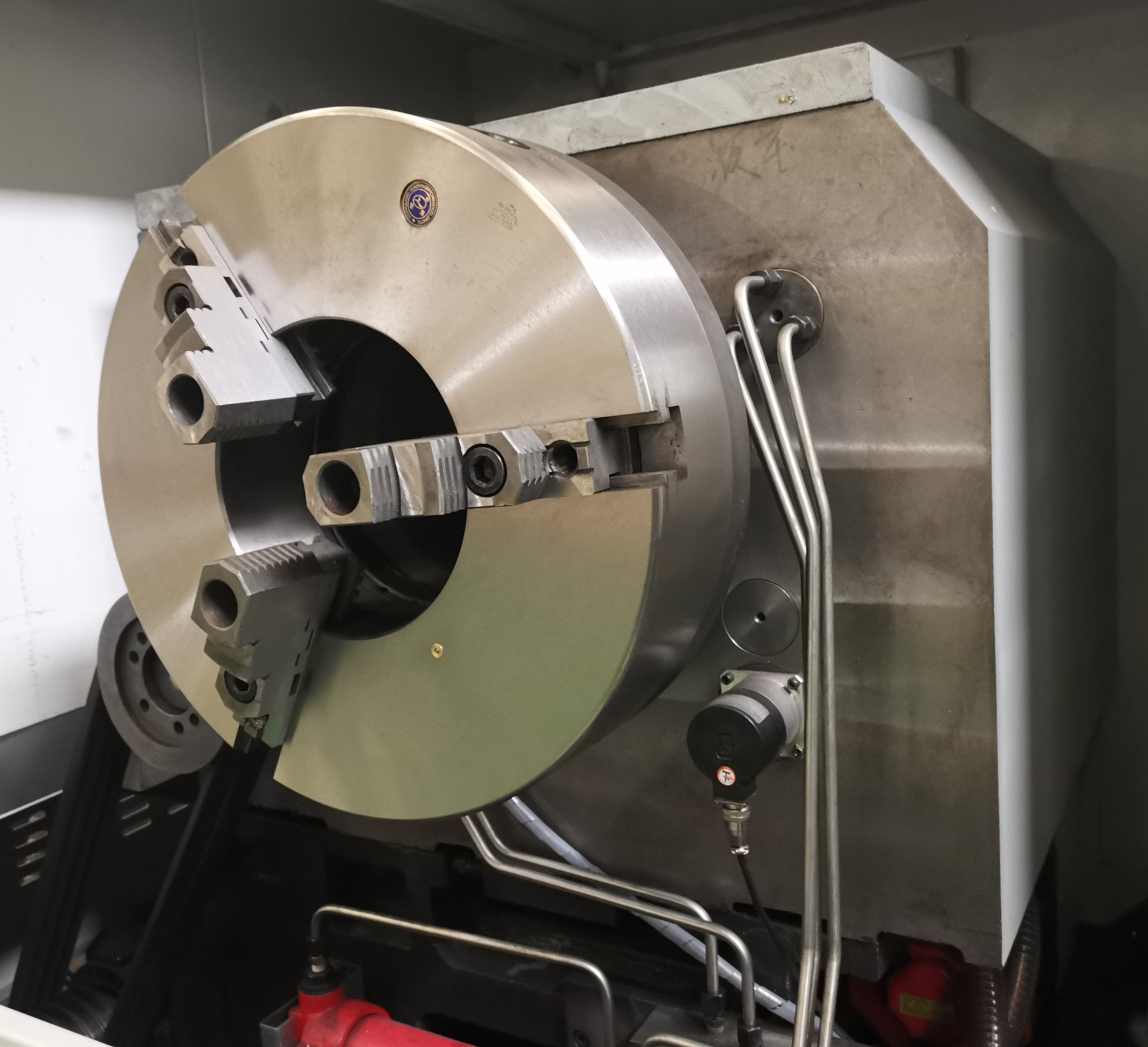

• Ручной 3-кулачковый патрон Ø400 мм, мощность 11 кВт.
• Бесступенчатая регулировка скорости в каждой ступени.

Перемещение по осям

• Широкие направляющие (550 мм) с покрытием PTFE для высокой точности.
• Перемещение по оси X: 320 мм, по оси Z: 850/1350/2850 мм.
• Скорость быстрых перемещений: 4 м/мин (X), 6 м/мин (Z).

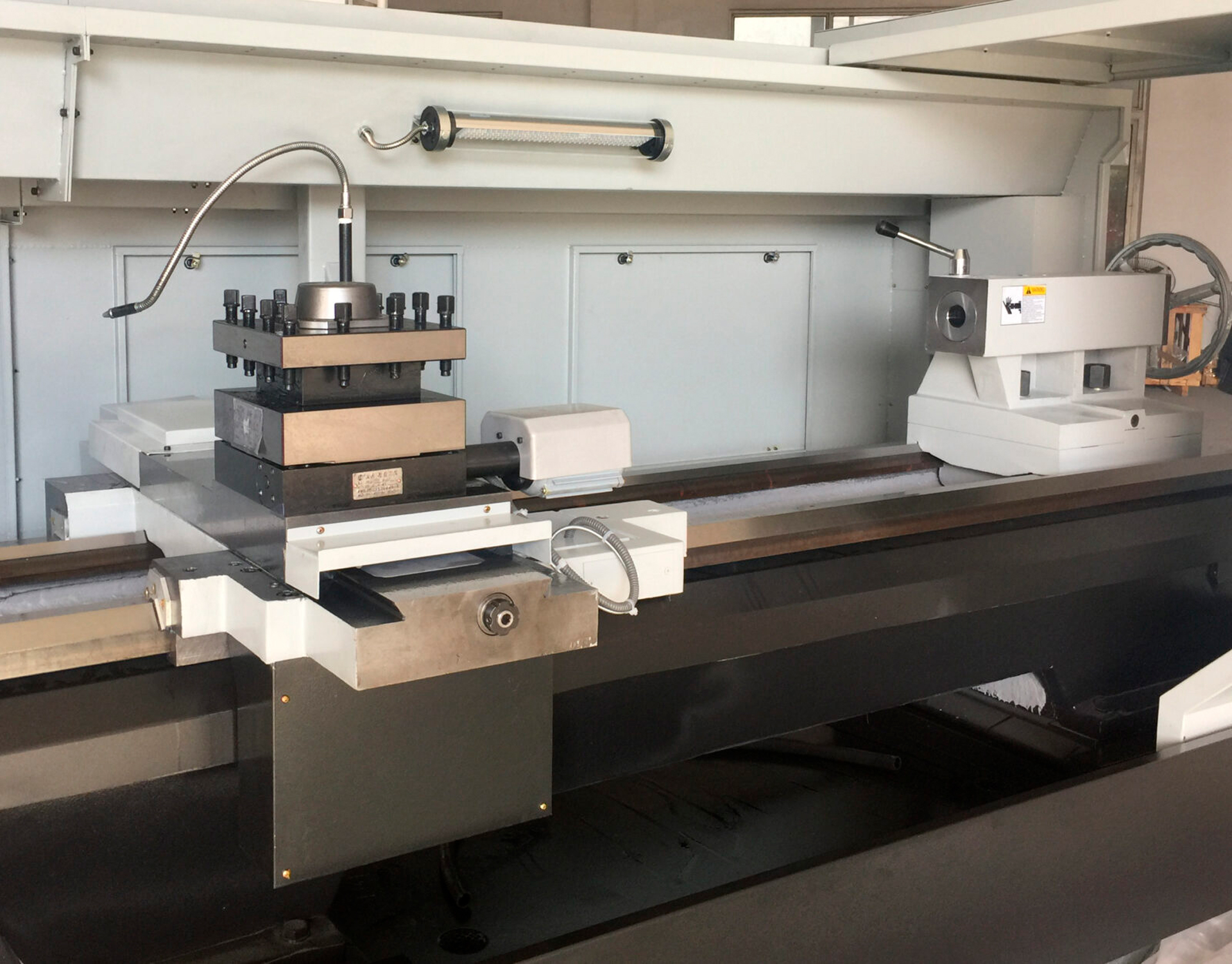

Инструментальная система

• Электрическая 4-позиционная револьверная головка.
• Размер хвостовика: 32×32 мм.

Система ЧПУ и управления

• GSK980TC3 с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для трубонарезных и токарных операций.

Задняя бабка

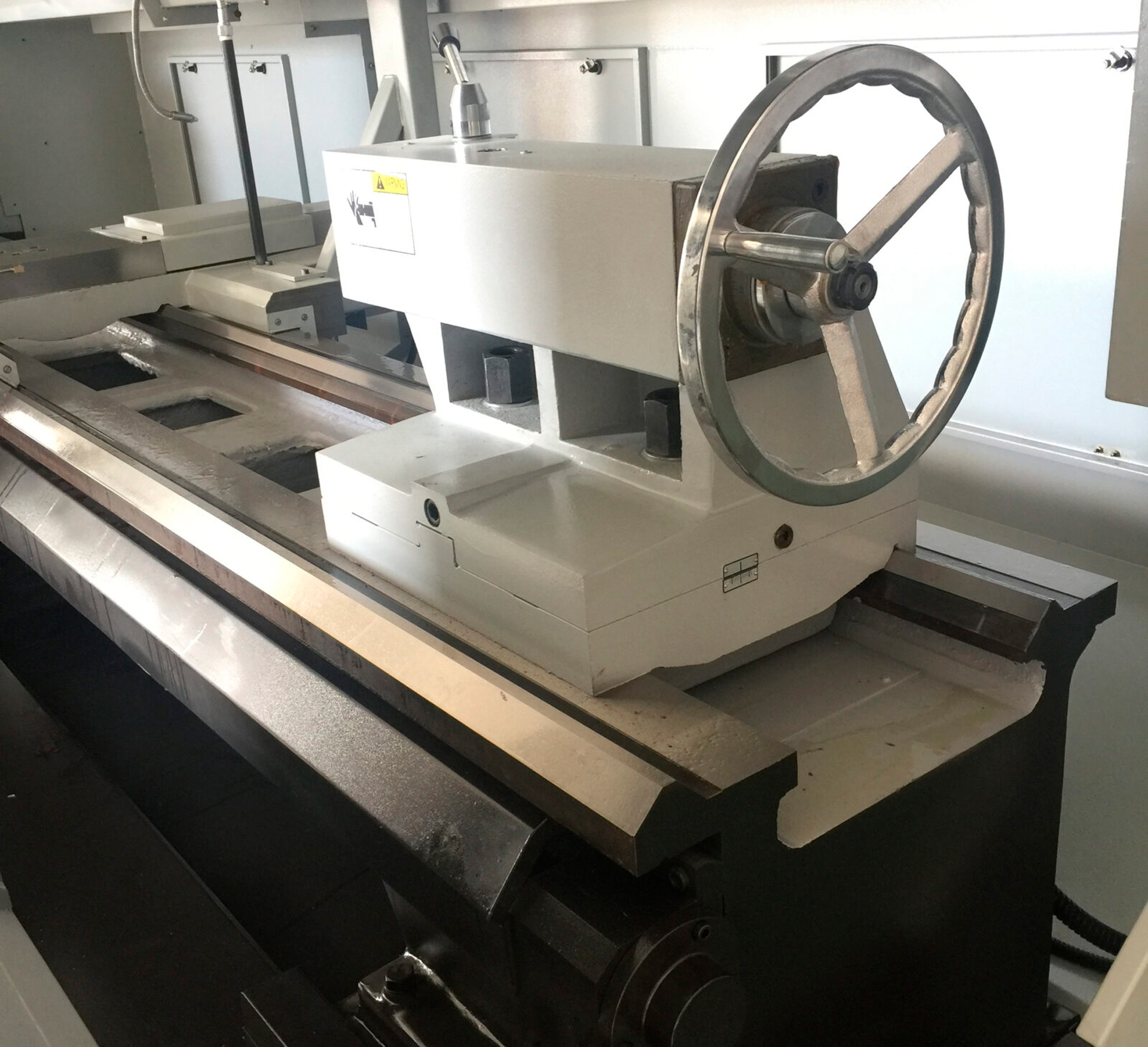

• Ручная задняя бабка с пинолью Ø100 мм, ходом 250 мм и конусом MT5#.
• Обеспечивает надёжную фиксацию длинных заготовок.

Главные преимущества токарного станка

1. Универсальность: Нарезка резьбы на трубах (30–126 мм) и стандартные токарные операции.
2. Жёсткость: Станина из чугуна и направляющие 550 мм для тяжёлого резания.
3. Надёжность: Закалённые направляющие и покрытие PTFE для долговечности.
4. Гибкость: Различные центровые расстояния (1000–3000 мм) для обработки деталей разной длины.
5. Производительность: Бесступенчатая регулировка скорости и высокая грузоподъёмность (3 т).

BL-QK1313 GSK — это надёжный выбор для трубонарезных и токарных операций в серийном производстве с высокой жёсткостью и точностью.

Экономическая эффективность

Купить токарный трубонарезной станок BL-QK1313 GSK — это инвестиция в производительность и качество. Жёсткая конструкция, универсальность и долговечные направляющие минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, ручной 3-кулачковый патрон Ø400 мм, 4-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ GSK.
  • Осмотр: Проверка шпинделя, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥6 т.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥15 кВт.
  • Инструменты: Грузоподъёмное оборудование (≥6 т), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (32×32 мм).
  • Дополнительные системы:

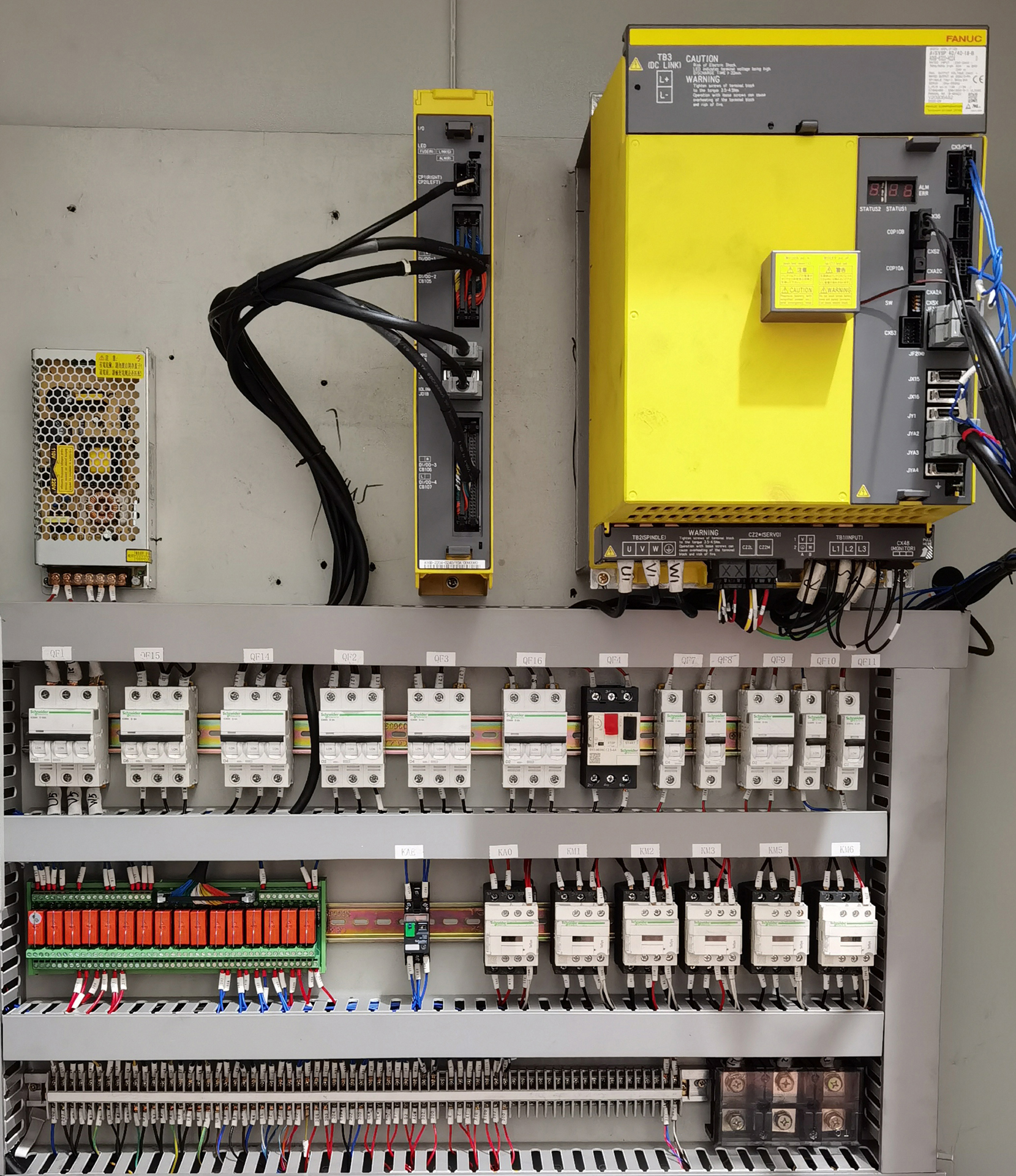

    • Система ЧПУ SIEMENS 808D ADVANCED/FANUC 0i TF, 6/8-позиционная револьверная головка (опции).

Комплектация

• Система ЧПУ GSK980TC3
• Ручной 3-кулачковый патрон Ø400 мм
• 4-позиционная электрическая револьверная головка
• Ручная задняя бабка (конус MT5#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D ADVANCED/FANUC 0i TF
• 6/8-позиционная револьверная головка
