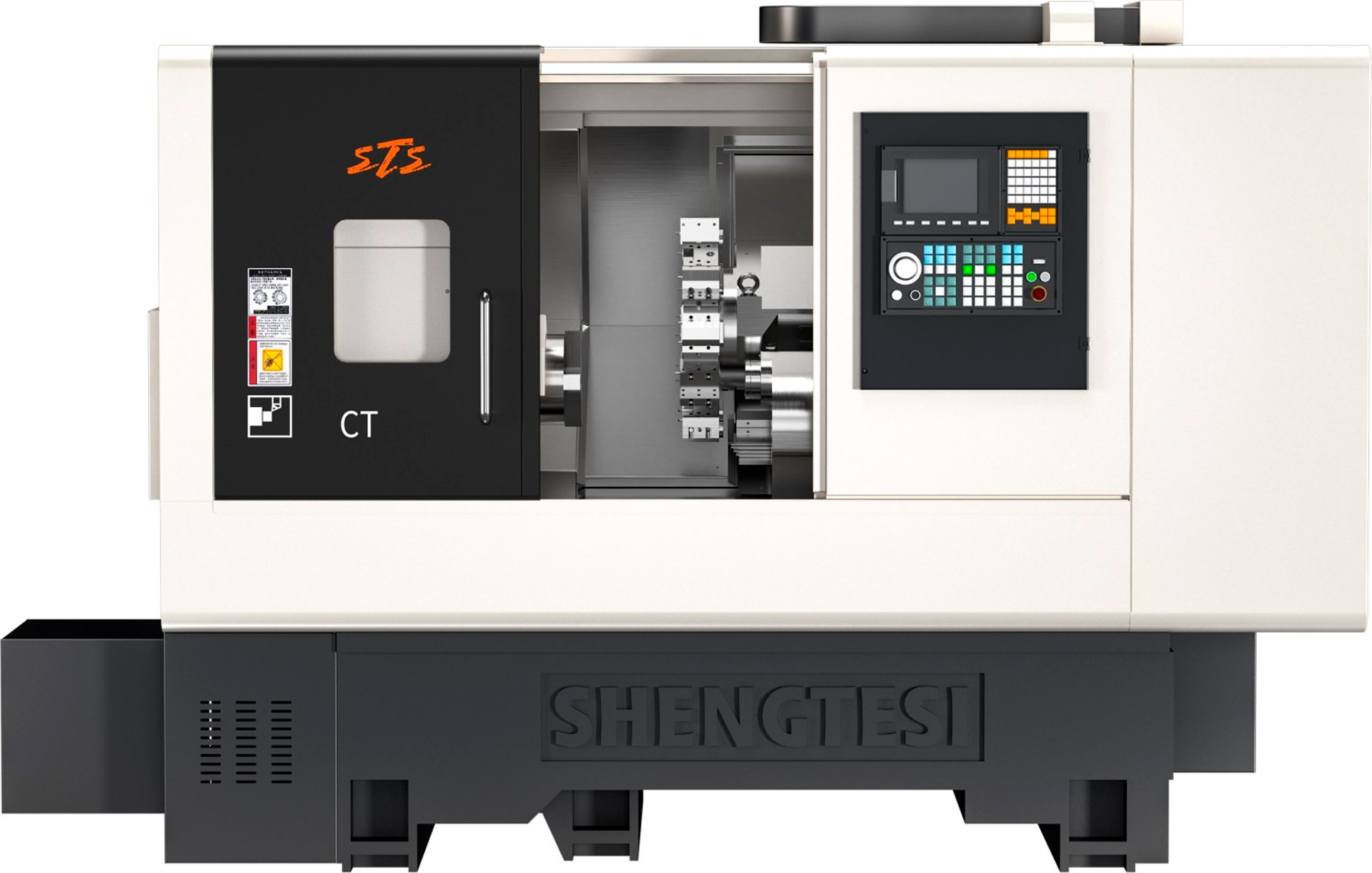

Токарный станок с ЧПУ STS CT8-750

Китай

Модели серии

CT8-750 CTX52

Максимальный диаметр обточки 500
Максимальная длина обточки 750
Частота вращения шпинделя 3 000
Максимальный диаметр обточки над станиной 740

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Токарный станок с ЧПУ STS CT8-750 - это высокопроизводительное оборудование для точной обработки крупногабаритных деталей типа тел вращения. Станок оснащён мощным шпинделем, 12-позиционной револьверной головкой и программируемой задней бабкой, что позволяет выполнять комплексные токарные операции за одну установку. Благодаря наклонной чугунной станине и надёжной системе управления, оборудование обеспечивает стабильную точность даже при интенсивной эксплуатации в условиях тяжёлого машиностроения.

Назначение и области применения

Изготовление крупногабаритных валов, фланцев, корпусов и колец для энергетики и судостроения.
Обработка заготовок диаметром до 500 мм и длиной до 750 мм.
Серийное и единичное производство деталей из чёрных и цветных металлов.
Применение в ремонтных цехах и на предприятиях тяжёлого машиностроения.

Ключевые функциональные возможности

Функция	Описание
Мощный шпиндель 18,5 кВт	Частота вращения до 3 000 об/мин, отверстие Ø92 мм - подходит для массивных прутков.
Программируемая задняя бабка	Ход 650 мм, конус МК5 - надёжная поддержка длинномерных деталей.
12-позиционная револьверная головка	Быстрая смена инструмента без участия оператора - минимум простоев.
Наклонная станина под углом 30°	Эффективный отвод стружки и удобный доступ к зоне резания.
Система ЧПУ SYNTEC 22TA	Цветной дисплей, поддержка жёсткого нарезания резьбы, интуитивное управление.

Преимущества использования

Высокая жёсткость - литая чугунная станина гасит вибрации даже при черновой обработке.
Производительность - автоматическая подача, быстрые перемещения до 25 м/мин.
Универсальность - подходит как для прутка Ø75 мм, так и для штучных заготовок Ø500 мм.
Надёжность - компоненты SKF, SYNTEC, STS - многолетняя служба без простоев.
Автоматизация - возможность подключения барфидера и уловителя деталей.

STS CT8-750 сочетает проверенную механику, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Параметр	Значение
Макс. диаметр обработки над станиной	740 мм
Макс. диаметр точения	500 мм
Макс. длина обработки	750 мм
Ход по оси X	280 мм
Ход по оси Z	780 мм
Мощность шпинделя (постоянная / пиковая)	18,5 кВт
Макс. скорость вращения шпинделя	3 000 об/мин
Отверстие в шпинделе	92 мм
Диаметр обрабатываемого прутка	75 мм
Тип патрона	3-кулачковый гидравлический, 10″
Револьверная головка	12 позиций
Макс. размер радиального инструмента	20×20 мм
Макс. размер осевого инструмента	25 мм
Ускоренные перемещения (X/Z)	25 м/мин
Ход задней бабки	650 мм
Конус задней бабки	МК5
Габариты (Д×Ш×В)	3 300×2 050×2 150 мм
Вес	5 200 кг

Детальное описание узлов станка

Станина и конструкция

Литая чугунная станина с наклоном 30° - эффективное удаление стружки и устойчивость к вибрациям.
Жёсткая конструкция выдерживает интенсивную эксплуатацию без потери точности.
Полная защита направляющих и ШВП - продлевает срок службы узлов.

Шпиндель и инструментальная система

Шпиндель на подшипниках SKF - стабильность при высоких оборотах и нагрузках.
12-позиционная револьверная головка - быстрая переналадка и широкий выбор инструментов.
Возможность установки мотор-шпинделя (опция) - расширение технологических возможностей.

Управление и автоматизация

Система ЧПУ SYNTEC 22TA - интуитивный интерфейс, поддержка оси C и жёсткого нарезания резьбы.
Программируемая задняя бабка - точная поддержка заготовок любой длины.
Опционально - барфидер, уловитель деталей, система измерения инструмента Renishaw.
Автоматическая смазка направляющих - минимум обслуживания.

Главные достоинства станка

Комплексная обработка: токарные операции за один установ - минимум переустановок.
Точность: чугунная станина и качественные компоненты - стабильное качество.
Производительность: быстрые перемещения и автоматизация - минимум простоев.
Автоматизация: барфидер, уловитель, конвейер - работа без участия оператора.
Надёжность: компоненты SKF, SYNTEC, STS - долгий срок службы.

Экономическая эффективность

Купить токарный станок с ЧПУ STS CT8-750 стоит, поскольку он объединяет функции универсального токарного центра и надёжного производственного оборудования. Благодаря программированию задней бабки, 12-позиционной головке и высокой жёсткости конструкции, станок снижает трудозатраты на 40–60%, исключает брак и сокращает время на переналадку. Для предприятий, выпускающих детали для энергетики, судостроения или тяжёлого машиностроения, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

Система ЧПУ SYNTEC 22TA

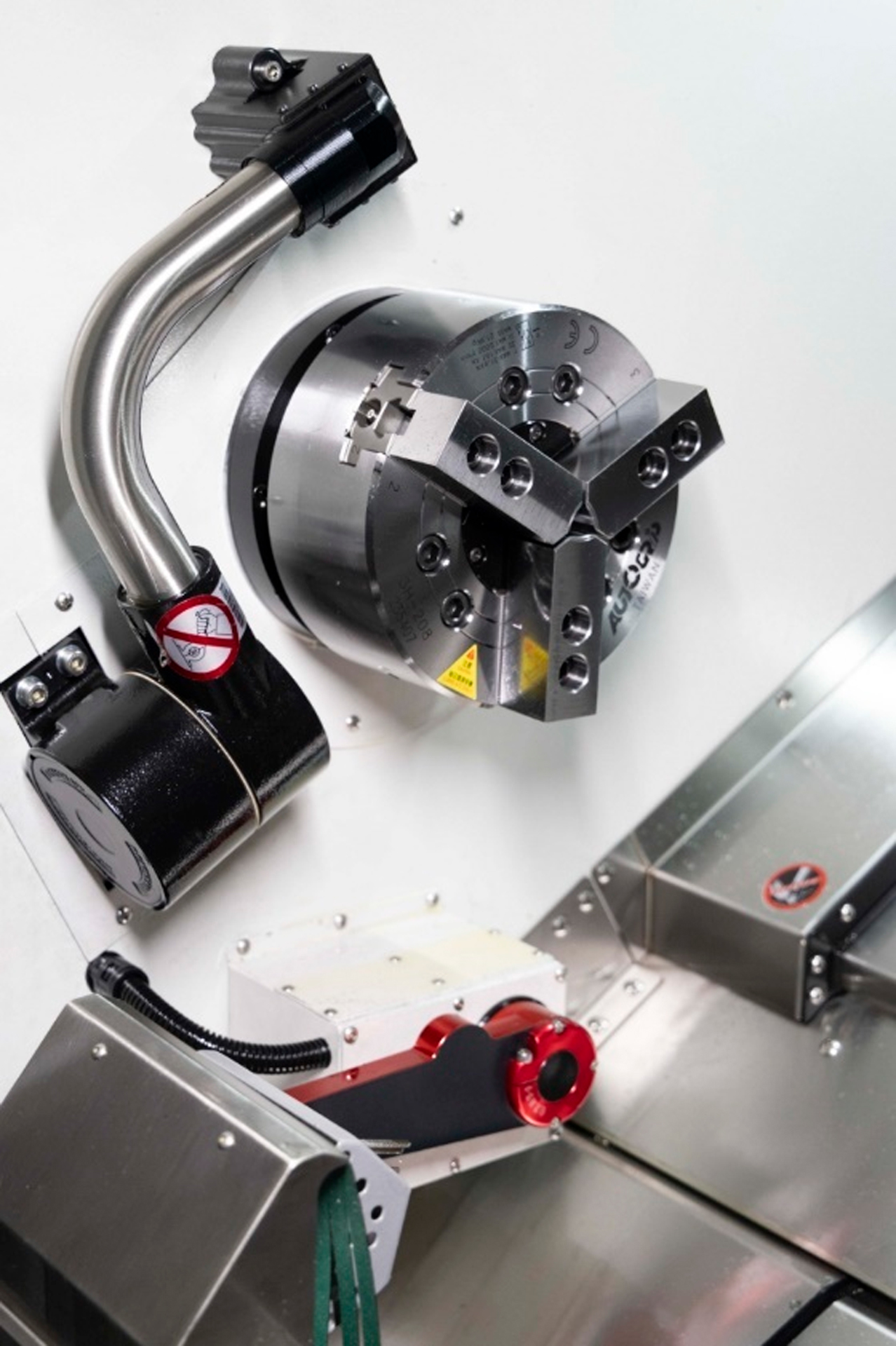

3-кулачковый гидравлический патрон 10″
Программируемая задняя бабка с ходом 650 мм
Гидравлическая станция
Система подачи СОЖ
Автоматическая смазка направляющих
Поддон для стружки
Освещение рабочей зоны
Сигнальная лампа (3 цвета)
Комплект инструментальных блоков
Инструкция по эксплуатации на русском языке

Дополнительные опции

ЧПУ FANUC 0i-TF Plus
Ловушка готовых деталей
Кондиционер электрошкафа
Ленточный конвейер удаления стружки
Масляный скиммер
Система вытяжки масляного тумана
Устройство измерения инструмента Renishaw
Автоматический магазин-загрузчик прутков (барфидер), Ø5–66 мм, L=1 500 мм
Подача СОЖ под высоким давлением
Люнет

Вес: 5200 кг.
Токарные станки с ЧПУ
Максимальный диаметр обточки 500 мм
Максимальная длина обточки 750 мм
Частота вращения шпинделя 3 000 об/мин
Максимальный диаметр обточки над станиной 740 мм
Мощность двигателя шпинделя 18,5 кВт
Максимальный диаметр прутка 75 мм
Длина перемещения по оси X 280 мм
Длина перемещения по оси Z 780 мм
Ускоренная подача по оси по оси X 25 м/мин
Ускоренная подача по оси по оси Z 25 м/мин
Тип инструментальной головки револьверная
Количество инструментов в инструментальной головке 12 шт
Размер хвостовика инструмента 20×20 (радиальный), 25 (осевой) мм
Система ЧПУ SYNTEC 22TA
Диаметр патрона 254 мм
Наличие задней бабки есть
Перемещение задней бабки по станине 650 мм
Особенности конструкции литая чугунная станина, наклон станины 30°, полная защита направляющих и ШВП, программируемая задняя бабка, шпиндель на подшипниках SKF, возможность установки люнета
Общие характеристики
Тип системы смазки автоматическая
Электрическое напряжение (электропитание) 380 В
Частота переменного тока 50 Гц
Габаритный размер станка (ширина) 2 050 мм
Габаритный размер станка (глубина) 3 300 мм
Габаритный размер станка (высота) 2 150 мм
Бренд STS
Страна производитель Китай
Серия CT8-750
