Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S500 MH A2-11 985 Fanuc

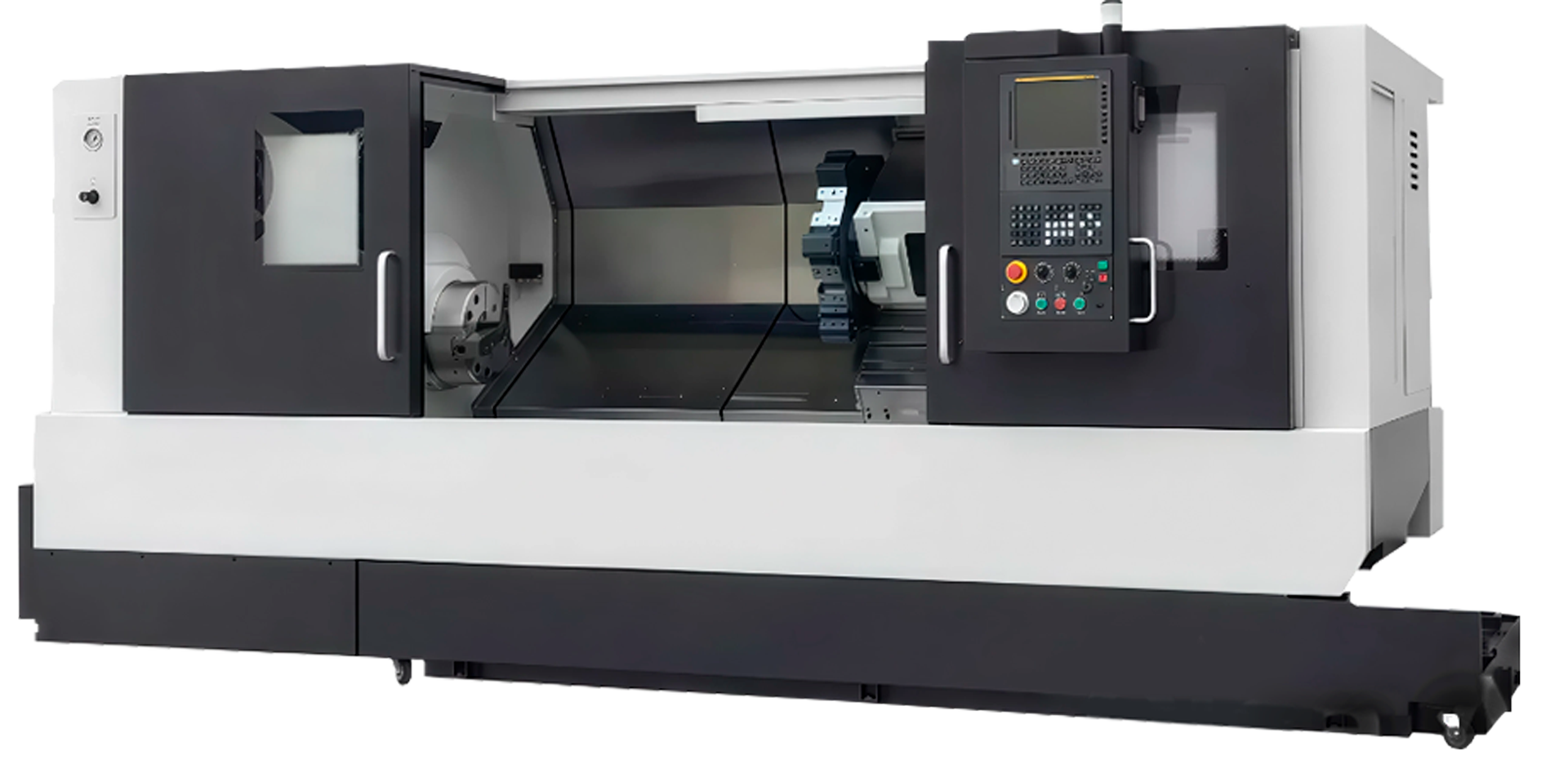

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S500 MH A2-11 985 Fanuc — это высокопроизводительный токарный центр, разработанный по японским технологиям, предназначенный для обработки деталей диаметром до 830 мм и длиной до 985 мм. Оснащён 15-дюймовым гидравлическим патроном, 12-позиционной силовой револьверной головкой BMT75 с осями CS и гидравлической задней бабкой, станок идеально подходит для высокоточных операций в серийном производстве. Система ЧПУ FANUC обеспечивает точное управление, а наклонная станина (45°) из чугуна HT300 с коробчатыми направляющими гарантирует высокую жёсткость и стабильность. Модульная конструкция позволяет интегрировать дополнительные опции для расширения функциональности.

Назначение станка

• Высокоточная токарная обработка деталей диаметром до 830 мм.
• Обработка заготовок длиной до 985 мм с использованием гидравлической задней бабки.
• Серийное производство деталей сложной геометрии с высокой точностью.
• Работа с прутковым материалом диаметром до 115 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (45°) из чугуна HT300 с многослойными рёбрами жёсткости для высокой устойчивости.
• Высокая точность: IT6, шероховатость Ra 0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, NSK/SKF, PMI/HIWIN, разработанные по японским технологиям.
• Коробчатые направляющие для осей X/Z и задней бабки обеспечивают высокую нагрузочную способность.
• Модульный дизайн для интеграции дополнительных опций, таких как шпиндель A2-15.

Области применения

• Серийное производство деталей для машиностроения.
• Изготовление высокоточных компонентов для аэрокосмической и автомобильной промышленности.
• Обработка деталей сложной геометрии с использованием силовой револьверной головки.
• Автоматизированная обработка пруткового материала.

BL S500 MH A2-11 985 Fanuc сочетает компактность, высокую точность и мощность, что делает его оптимальным решением для серийного производства с высокими требованиями к качеству обработки.

Технические характеристики токарного станка

Детальное описание узлов станка

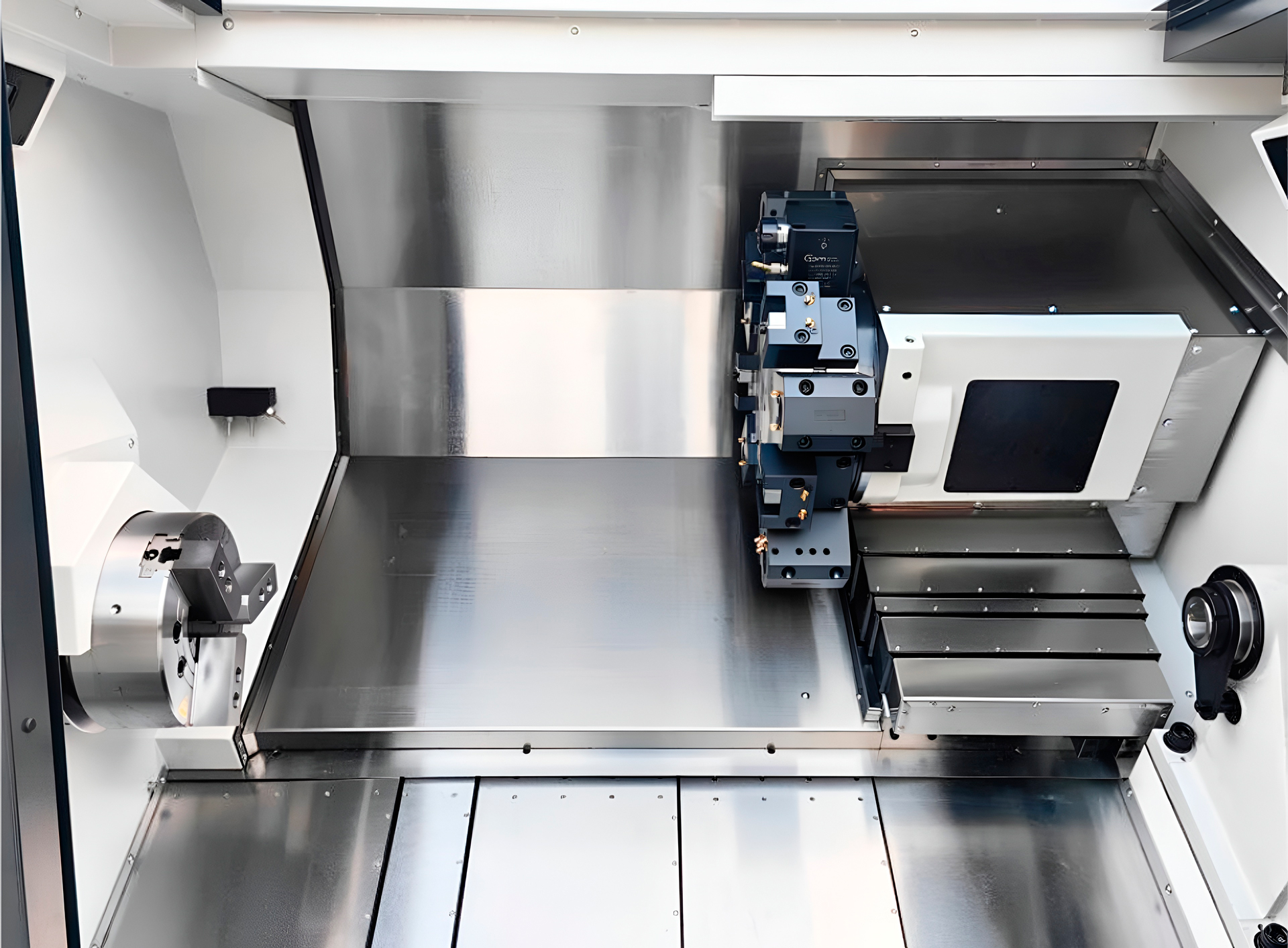

Конструкция станины

• Монолитная наклонная станина (45°) из чугуна HT300 с многослойными рёбрами жёсткости, разработанная по японским технологиям.
• Термическая обработка и FEA-анализ для минимизации деформаций.
• Особенности:
  • Эффективное удаление стружки благодаря наклонной конструкции.
  • Высокая жёсткость за счёт коробчатых направляющих.
  • Компактное рабочее пространство для удобства обработки.

Основной шпиндель

• Механический шпиндель с ременным приводом, до 2 000 об/мин.
• Диаметр отверстия 126 мм, крепление A2-11, мощность 22/26 кВт (FANUC).
• Подшипники NSK/SKF для высокой надёжности и точности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT5#.
• Диаметр пиноли 120 мм, ход 120 мм, перемещение 1 000 мм.
• Автоматическая гидравлическая фиксация и перемещение по коробчатым направляющим.

Перемещение по осям

• Коробчатые направляющие PMI/HIWIN для осей X/Z и задней бабки.
• Высокоточные ШВП PMI/HIWIN (Ø40 мм, шаг 12 мм) с двойными гайками.
• Скорость быстрых перемещений: 12 м/мин (X), 20 м/мин (Z).

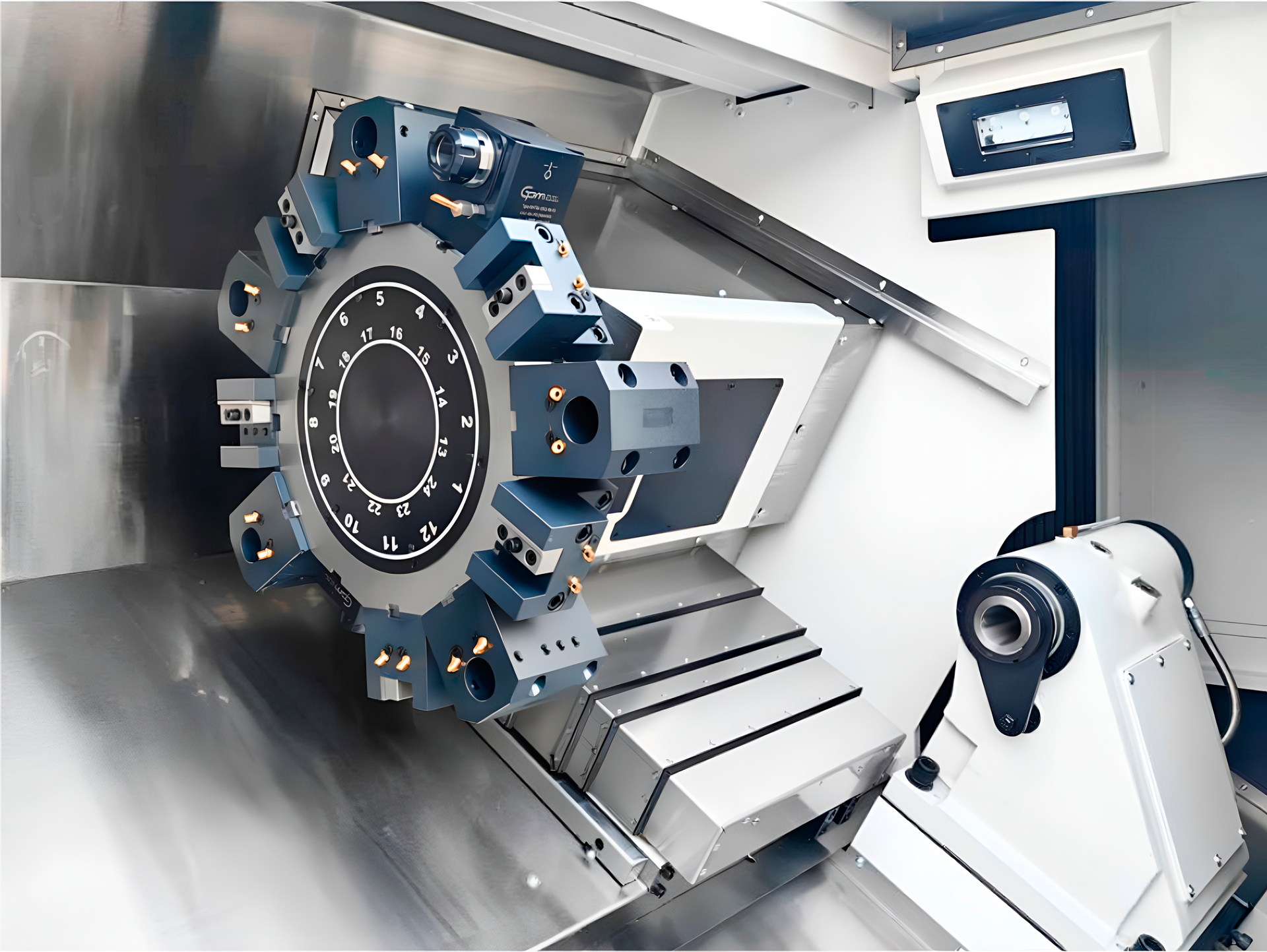

Инструментальная система

• 12-позиционная силовая револьверная головка BMT75 с трёхкулачковым зубчатым диском и осями CS.
• Размер хвостовика: 32×32 мм, Ø50 мм, максимальная скорость приводного инструмента 4 000 об/мин.
• Время смены инструмента: 0.5 с (соседний), 1.3 с (дальний).

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z, CS и G-кодов, разработанная по японским технологиям.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для точных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 1 000 Вт, расход 5 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Точность: Шероховатость Ra 0.4–1.6, округлость ≤0.003 мм.
2. Жёсткость: Станина HT300 и коробчатые направляющие для стабильной обработки.
3. Надёжность: Компоненты FANUC, NSK/SKF, PMI/HIWIN, разработанные по японским технологиям.
4. Гибкость: Модульный дизайн и силовая револьверная головка для расширенных возможностей обработки.
5. Компактность: Оптимальная конструкция для серийного производства.

BL S500 MH A2-11 985 Fanuc, созданный с использованием японской технологии, — это надёжный выбор для высокоточных токарных операций в серийном производстве с компактной базой.

Экономическая эффективность

Купить токарный станок BL S500 MH A2-11 985 Fanuc — это инвестиция в производительность и точность. Жёсткая конструкция, силовая револьверная головка и японская технология минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 15’’, силовая револьверная головка BMT75 (12 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥2 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥30 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (≥2 000 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 15’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Шпиндель A2-15 с отверстием Ø205 мм, патрон 21’’, скорость 1 200 об/мин, диаметр прутка Ø180 мм (опция).
    • Патрон 18’’ (опция).
    • Мощность шпинделя 30/37 кВт (опция).
    • Скорость шпинделя 1 500 об/мин (опция).
    • Мощность мотора приводного инструмента 7.5/11 кВт (опция).
    • Диаметр/ход пиноли задней бабки Ø160 мм / 150 мм (опция).
    • Конус пиноли задней бабки MT6# (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 15’’
• Силовая револьверная головка BMT75 (12 позиций)
• Гидравлическая задняя бабка (MT5#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Шпиндель A2-15 с отверстием Ø205 мм, патрон 21’’, скорость 1 200 об/мин, диаметр прутка Ø180 мм
• Патрон 18’’
• Мощность шпинделя 30/37 кВт
• Скорость шпинделя 1 500 об/мин
• Мощность мотора приводного инструмента 7.5/11 кВт
• Диаметр/ход пиноли задней бабки Ø160 мм / 150 мм
• Конус пиноли задней бабки MT6#
