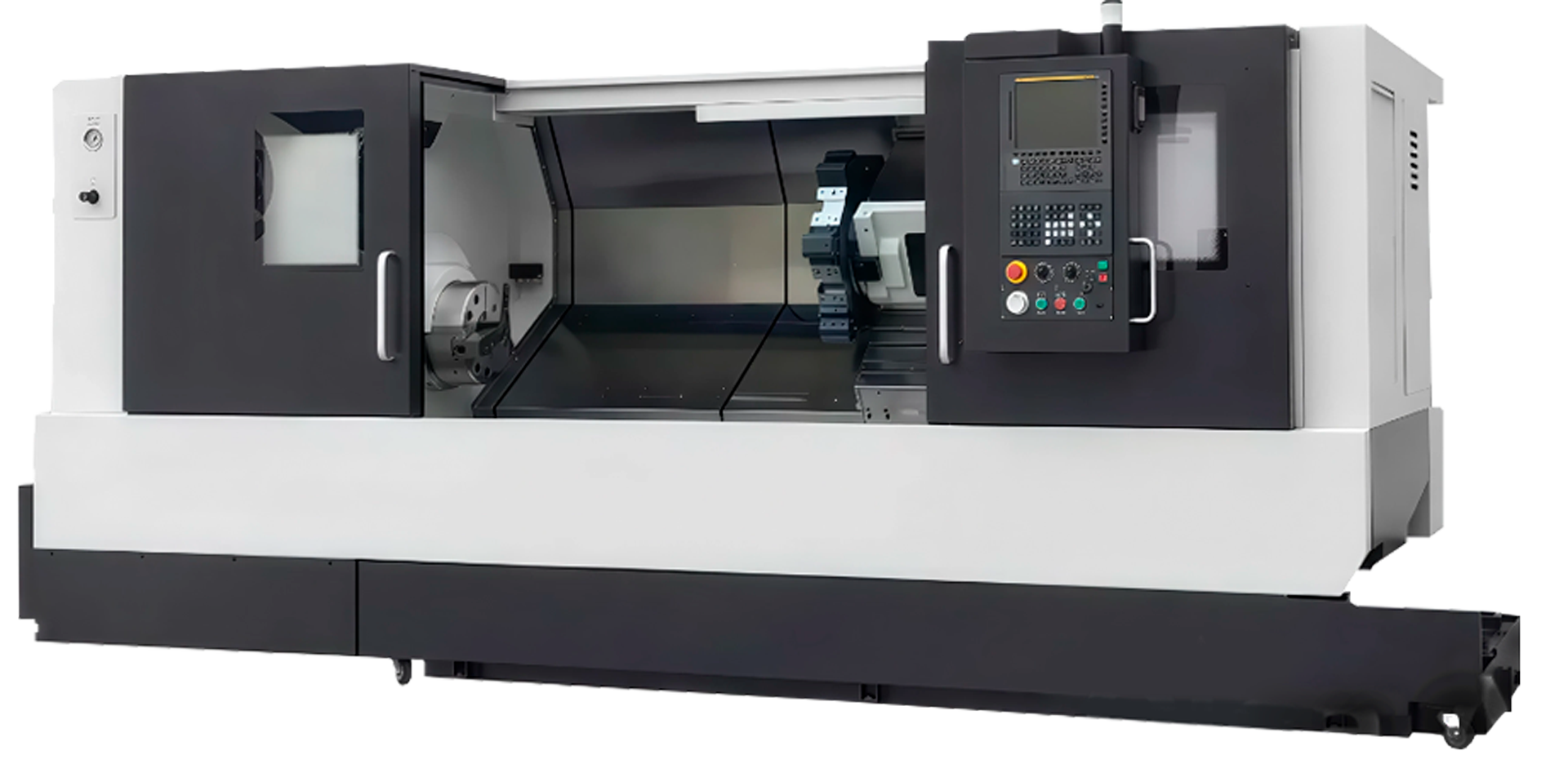

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S500 H A2-15 2050 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S500 H A2-15 2050 Fanuc — это высокопроизводительный токарный центр, разработанный с использованием передовой японской технологии, предназначенный для обработки деталей диаметром до 780 мм и длиной до 2 050 мм. Оснащён 21-дюймовым гидравлическим патроном, 10-позиционной гидравлическо-серво револьверной головкой и гидравлической задней бабкой, станок идеально подходит для высокоточных токарных операций с длинными заготовками в серийном производстве. Система ЧПУ FANUC обеспечивает точное управление, а наклонная станина (45°) из чугуна HT300 с коробчатыми направляющими гарантирует высокую жёсткость и стабильность. Модульный дизайн позволяет интегрировать дополнительные опции для повышения универсальности.

Назначение станка

• Высокоточная токарная обработка деталей диаметром до 780 мм.
• Обработка заготовок длиной до 2 050 мм с использованием гидравлической задней бабки.
• Серийное производство деталей с высокой точностью.
• Работа с прутковым материалом диаметром до 180 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (45°) из чугуна HT300 с многослойными рёбрами жёсткости для максимальной устойчивости.
• Высокая точность: IT6, шероховатость Ra 0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, NSK/SKF, PMI/HIWIN, разработанные с использованием японской технологии.
• Коробчатые направляющие для осей X/Z и задней бабки для высокой нагрузочной способности.
• Модульный дизайн для интеграции дополнительных опций, таких как револьверная головка на 12 позиций.

Области применения

• Серийное производство деталей для машиностроения.
• Изготовление компонентов для аэрокосмической и автомобильной промышленности.
• Обработка длинных деталей сложной геометрии с высокой точностью.
• Автоматизированная обработка пруткового материала.

BL S500 H A2-15 2050 Fanuc, созданный с использованием японской технологии, сочетает мощность, точность и удлинённую базу, что делает его идеальным для высокоточных токарных операций с длинными заготовками.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Монолитная наклонная станина (45°) из чугуна HT300 с многослойными рёбрами жёсткости, разработанная с использованием японской технологии.
• Термическая обработка и FEA-анализ для минимальной деформации.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Высокая жёсткость за счёт коробчатых направляющих.
  • Удлинённое рабочее пространство для обработки длинных заготовок.

Основной шпиндель

• Механический шпиндель с ременным приводом, до 1 200 об/мин.
• Диаметр отверстия 205 мм, крепление A2-15, мощность 30/37 кВт (FANUC).
• Подшипники NSK/SKF для высокой надёжности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT5#.
• Диаметр пиноли 120 мм, ход 120 мм, перемещение 2 000 мм.
• Автоматическая гидравлическая фиксация и перемещение по коробчатым направляющим.

Перемещение по осям

• Коробчатые направляющие PMI/HIWIN для осей X/Z и задней бабки.
• Высокоточные ШВП PMI/HIWIN (Ø40 мм, шаг 12 мм) с двойными гайками.
• Скорость быстрых перемещений: 12 м/мин (X), 16 м/мин (Z).

Инструментальная система

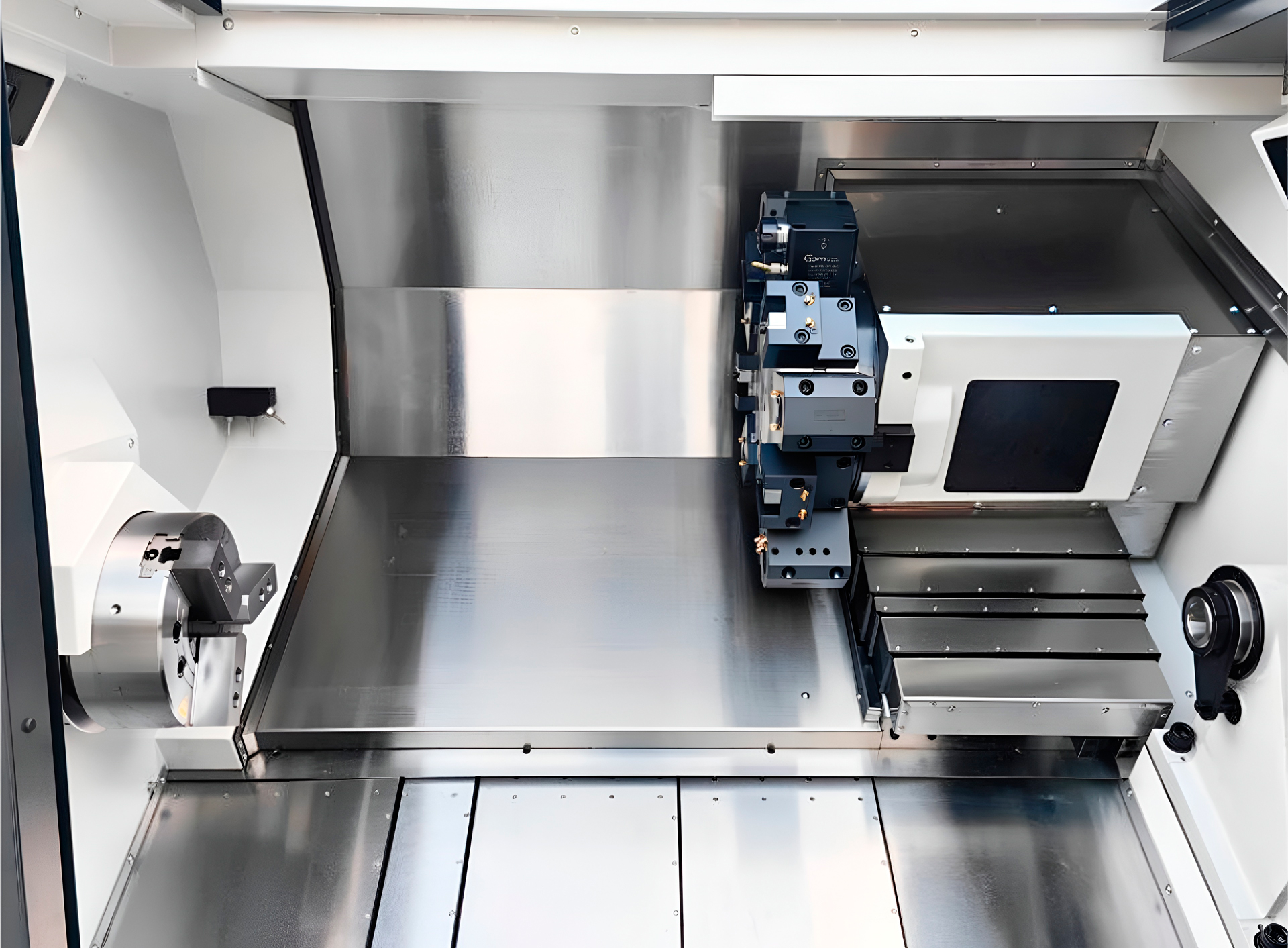

• 10-позиционная гидравлическо-серво револьверная головка с трёхкулачковым зубчатым диском.
• Размер хвостовика: 32×32 мм, Ø50 мм.
• Время смены инструмента: 0.5 с (соседний), 1.3 с (дальний).

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов, разработанная по японской технологии.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 1 000 Вт, расход 5 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Точность: Шероховатость Ra 0.4–1.6, округлость ≤0.003 мм.
2. Жёсткость: Станина HT300 и коробчатые направляющие для стабильной обработки.
3. Надёжность: Компоненты FANUC, NSK/SKF, PMI/HIWIN, разработанные по японской технологии.
4. Гибкость: Модульный дизайн для дополнительных опций.
5. Производительность: Удлинённая база и быстрая смена инструмента для серийного производства.

BL S500 H A2-15 2050 Fanuc, созданный с использованием японской технологии, — это надёжный выбор для высокоточных токарных операций с длинными заготовками в серийном производстве.

Экономическая эффективность

Купить токарный станок BL S500 H A2-15 2050 Fanuc — это инвестиция в производительность и точность. Жёсткая конструкция, удлинённая база и японская технология минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 21’’, гидравлическо-серво револьверная головка (10 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥2 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥30 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (≥2 000 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 21’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Патрон 18’’ (опция).
    • Борштанга Ø60 мм (опция).
    • Конус пиноли задней бабки MT6# (опция).
    • Диаметр/ход пиноли задней бабки Ø160 мм / 150 мм (опция).
    • Револьверная головка на 12 позиций (опция).
    • Скорость шпинделя 1 500 об/мин (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 21’’
• Гидравлическо-серво револьверная головка (10 позиций)
• Гидравлическая задняя бабка (MT5#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Патрон 18’’
• Борштанга Ø60 мм
• Конус пиноли задней бабки MT6#
• Диаметр/ход пиноли задней бабки Ø160 мм / 150 мм
• Револьверная головка на 12 позиций
• Скорость шпинделя 1 500 об/мин
