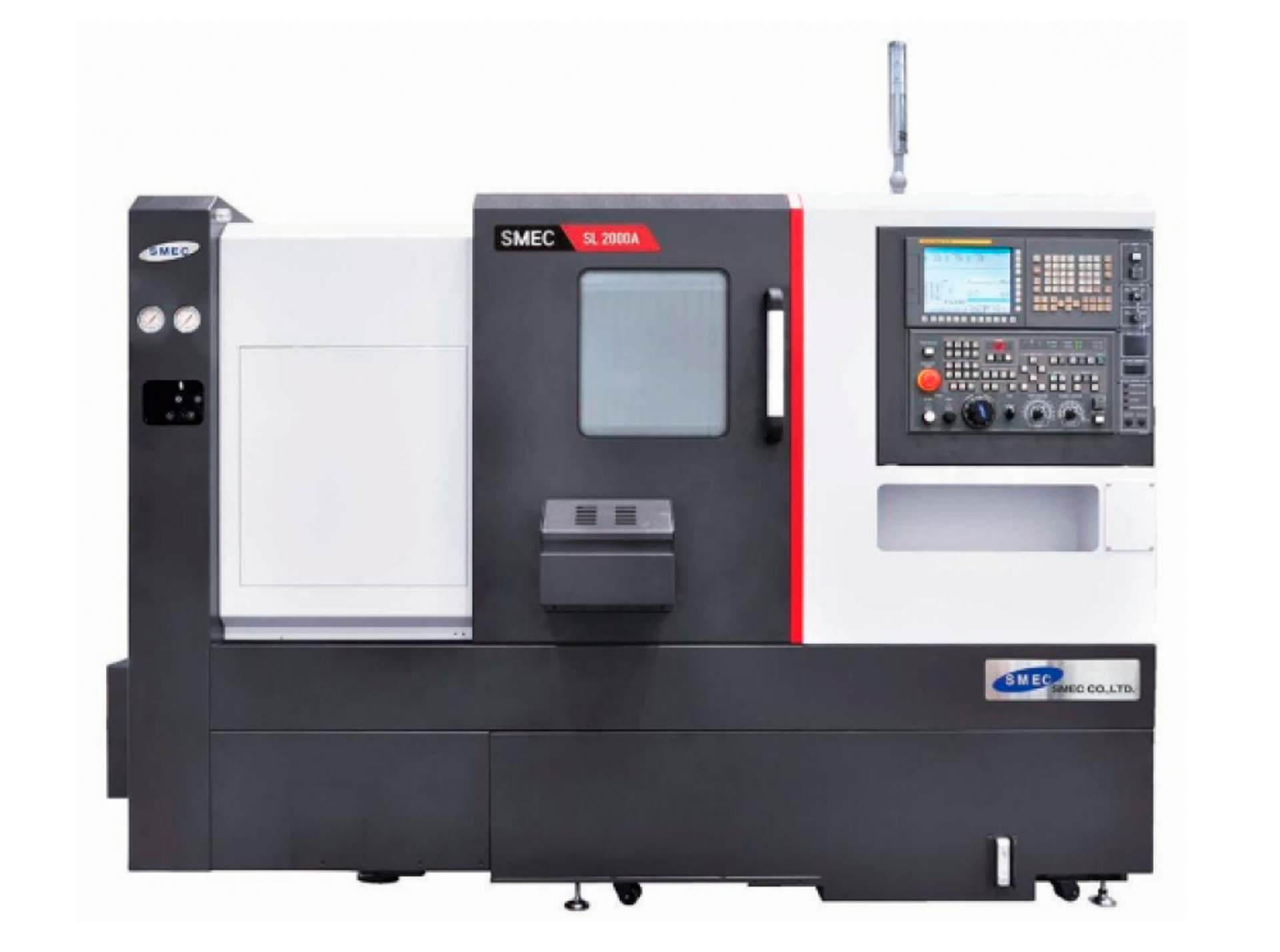

Токарный обрабатывающий центр SMEC SL2000BM

Модели серии

SL3000BL SL2000BM SL2000B

Максимальный диаметр обточки 360
Максимальная длина обточки 520
Частота вращения шпинделя 4 000
Максимальный диаметр обточки над станиной 570

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Токарный обрабатывающий центр SMEC SL2000BM - это высокопроизводительное оборудование, сочетающее токарную и фрезерную обработку в одном цикле. Благодаря приводному инструменту, 12-позиционной револьверной головке BMT55 и программированию задней бабки, станок обеспечивает комплексную обработку деталей без переустановки. Оборудование ориентировано на серийное производство прецизионных изделий из чёрных и цветных металлов с минимальными допусками.

Назначение и области применения

Производство валов, осей, фланцев и корпусных деталей с повышенной геометрической точностью.
Изготовление компонентов для гидравлических и пневматических систем.
Обработка деталей в авиастроении, судостроении и автомобильной промышленности.
Серийное изготовление изделий с минимальными отклонениями и стабильным качеством.

Ключевые функциональные возможности

Функция	Описание
Приводной инструмент в револьверной головке	4 позиции (2 радиальных + 2 осевых) - сверление, фрезерование, нарезание резьбы без переналадки.
ЧПУ FANUC 0i-TF	Цветной дисплей 10,4 дюйма, поддержка жёсткого нарезания резьбы, USB-порт.
Мощный шпиндель до 4 000 об/мин	Позволяет обрабатывать как мягкие, так и твёрдые сплавы с высокой производительностью.
Программируемая задняя бабка	Ход 520 мм, конус МТ4 - надёжная поддержка длинномерных заготовок.
Высокие скорости перемещений	До 24 м/мин по оси X и 30 м/мин по оси Z - минимум вспомогательного времени.

Преимущества использования

Высокая жёсткость - цельнолитая станина из чугуна Механит гасит вибрации.
Точность - минимальное биение шпинделя (≤0,003 мм) и повторяемость ±0,0025 мм.
Производительность - быстрые перемещения и индексирование инструмента за 0,15 сек.
Надёжность - компоненты FANUC, SKF, BMT - многолетняя служба без простоев.
Удобство - поворотный дисплей, автоматическая смазка, контейнер СОЖ легко снимается.

SMEC SL2000BM сочетает промышленную надёжность, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Параметр	Значение
Макс. диаметр обработки над станиной	570 мм
Макс. диаметр точения	360 мм
Макс. длина обработки	520 мм
Ход по оси X	210 мм
Ход по оси Z	560 мм
Мощность шпинделя (пост. / пик.)	15 / 18,5 кВт
Макс. скорость вращения шпинделя	4 000 об/мин
Торец шпинделя	А2-5
Патрон шпинделя	8″
Револьверная головка	BMT55, 12 позиций, 4 приводных
Мощность приводного инструмента	3,7 / 5,5 кВт
Макс. скорость приводного инструмента	5 000 об/мин
Тип направляющих	Скольжения
Ход задней бабки	520 мм
Конус задней бабки	МТ4
Наклонная станина	Да
Габариты (Д×Ш×В)	2 788×1 530×1 922 мм
Вес	3 800 кг

Детальное описание узлов станка

Станина и конструкция

Цельнолитая станина из высокопрочного чугуна Механит - снижает вибрации и температурные деформации.
Наклон 45° - эффективный отвод стружки и удобный доступ к зоне резания.
Жёсткая конструкция выдерживает многолетнюю эксплуатацию без потери точности.

Шпиндель и инструментальная система

Шпиндель на двухрядных роликовых подшипниках - минимальное биение и плавный ход.
Револьверная головка BMT55 с 12 позициями, включая 4 приводных - фрезерование, сверление, нарезание резьбы.
Возможность установки мотор-шпинделя (опция) - расширение технологических возможностей.

Управление и безопасность

Контроллер FANUC 0i-TF - интуитивный интерфейс, поддержка 2D-графики и онлайн-подсказок.
Программируемая задняя бабка - точная поддержка заготовок любой длины.
Автоматическая смазка направляющих - минимум обслуживания.
Кабинетная защита - безопасность оператора и чистота производства.

Главные достоинства станка

Комплексная обработка: токарные и фрезерные операции за один установ.
Точность: повторяемость ±0,0025 мм - готово к ответственным задачам.
Производительность: высокие скорости подачи и быстрое индексирование - минимум простоев.
Надёжность: станина Механит, компоненты FANUC и SKF - многолетняя служба без капремонта.
Эргономика: поворотный дисплей, удобная зона обслуживания, простой доступ к узлам.

Экономическая эффективность

Токарный обрабатывающий центр SMEC SL2000BM, цена на который оправдана его функциональностью и надёжностью, позволяет значительно сократить трудозатраты и исключить брак при серийном производстве. Благодаря приводному инструменту, высокой жёсткости конструкции и быстрой переналадке, оборудование снижает цикл изготовления на 30–50%. Для предприятий, выпускающих детали для машиностроения или энергетики, это решение с быстрой окупаемостью и стабильным качеством.

Комплектация

Система ЧПУ FANUC 0i-TF с USB-портом
Гидравлический патрон 8″
12-позиционный револьвер BMT55 с 4 приводными позициями
Кабинетная защита рабочей зоны
Система подачи СОЖ
Стандартный комплект выравнивающих блоков
Сигнальная лампа (3 цвета)
Гидравлическая система
Программируемая задняя бабка с пинолью
Стружкоуборочный конвейер
Трансформатор
Инструмент для обслуживания станка
Инструкция по эксплуатации

Дополнительные опции

Противошпиндель
Автоматический барфидер
Система измерения инструмента Renishaw
Ленточный конвейер стружки
Кондиционер электрошкафа
Подача СОЖ под высоким давлением

Токарные станки с ЧПУ
Максимальный диаметр обточки 360 мм
Максимальная длина обточки 520 мм
Частота вращения шпинделя 4 000 об/мин
Максимальный диаметр обточки над станиной 570 мм
Мощность двигателя шпинделя 15/18,5 кВт
Тип носа шпинделя А2-5
Бренд сервоприводов Fanuc
Длина перемещения по оси X 210 мм
Длина перемещения по оси Z 560 мм
Ускоренная подача по оси по оси X 24 м/мин
Ускоренная подача по оси по оси Z 30 м/мин
Тип инструментальной головки револьверная BMT55
Количество инструментов в инструментальной головке 12 шт
Частота вращения приводного инструмента 5 000 об/мин
Мощность приводного инструмента 3,7/5,5 кВт
Система ЧПУ Fanuc 0i-TF
Диаметр патрона 203,2 мм
Наличие задней бабки есть
Перемещение задней бабки по станине 520 мм
Особенности конструкции цельнолитая чугунная станина трубчатой формы с наклоном 45°, прецизионные подшипники шпинделя (комбинация двухрядных цилиндрических роликовых и радиально-упорных шариковых), время смены инструмента 0,15 с
Общие характеристики
Тип системы смазки автоматическая
Электрическое напряжение (электропитание) 380 В
Частота переменного тока 50 Гц
Габаритный размер станка (ширина) 1530 мм
Габаритный размер станка (глубина) 2788 мм
Габаритный размер станка (высота) 1922 мм
Бренд SMEC
Серия SL2000BM
