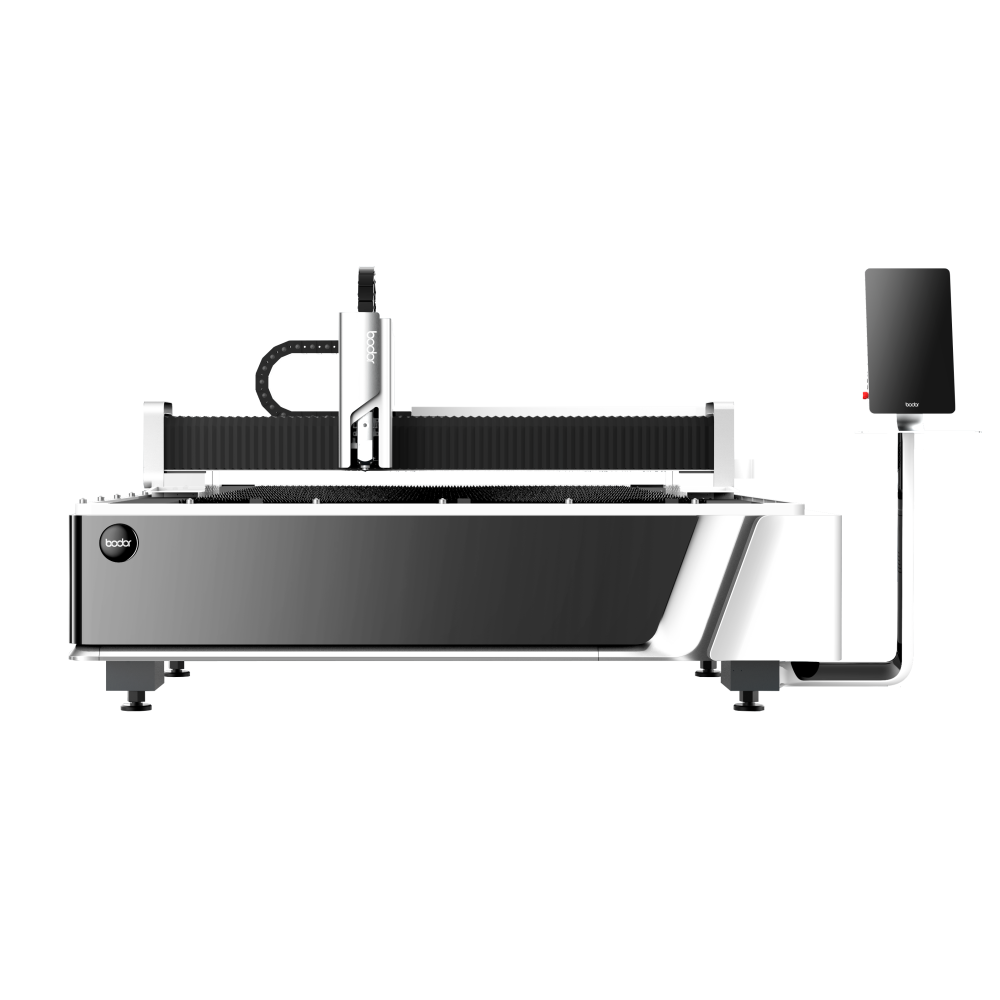

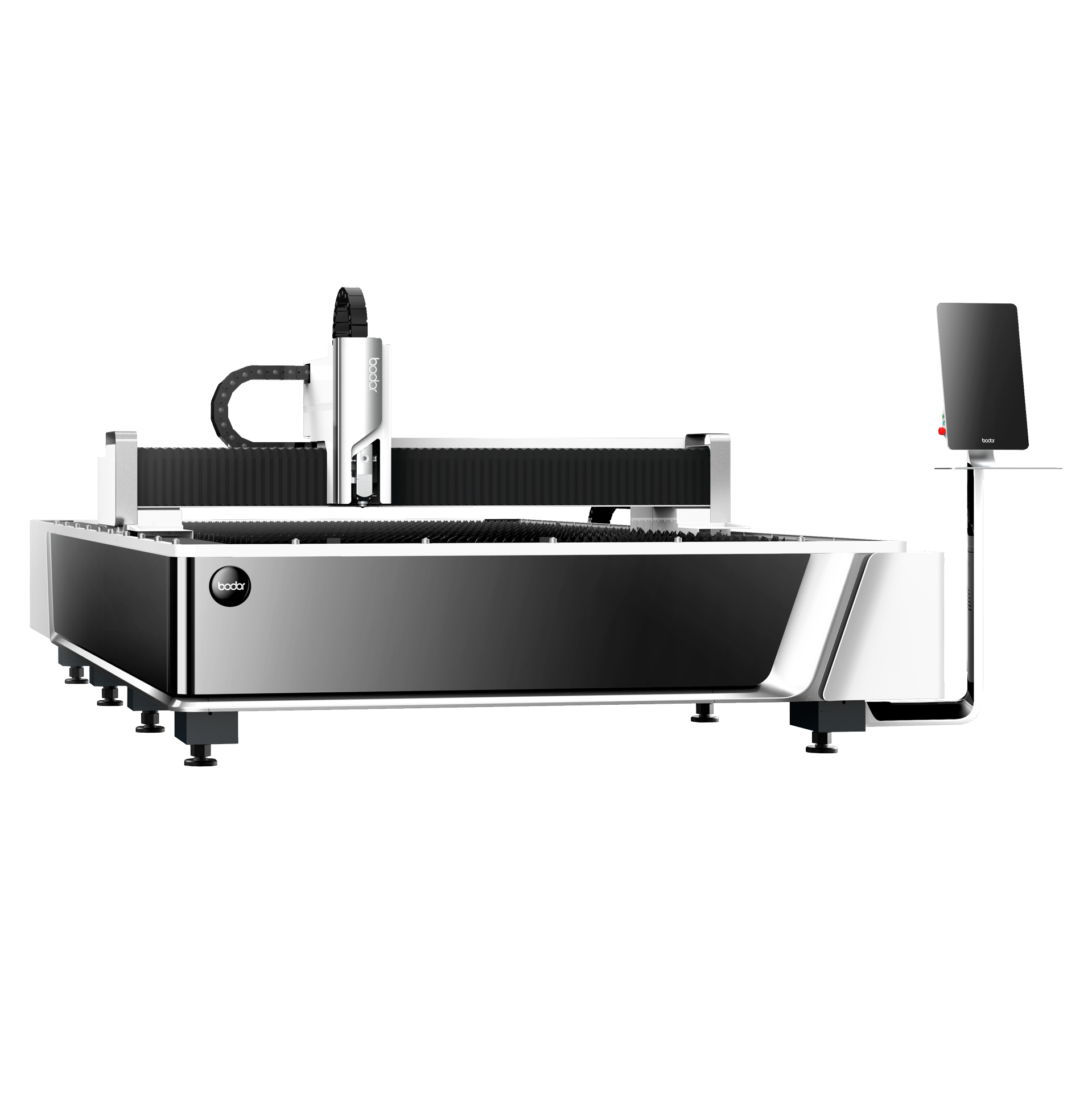

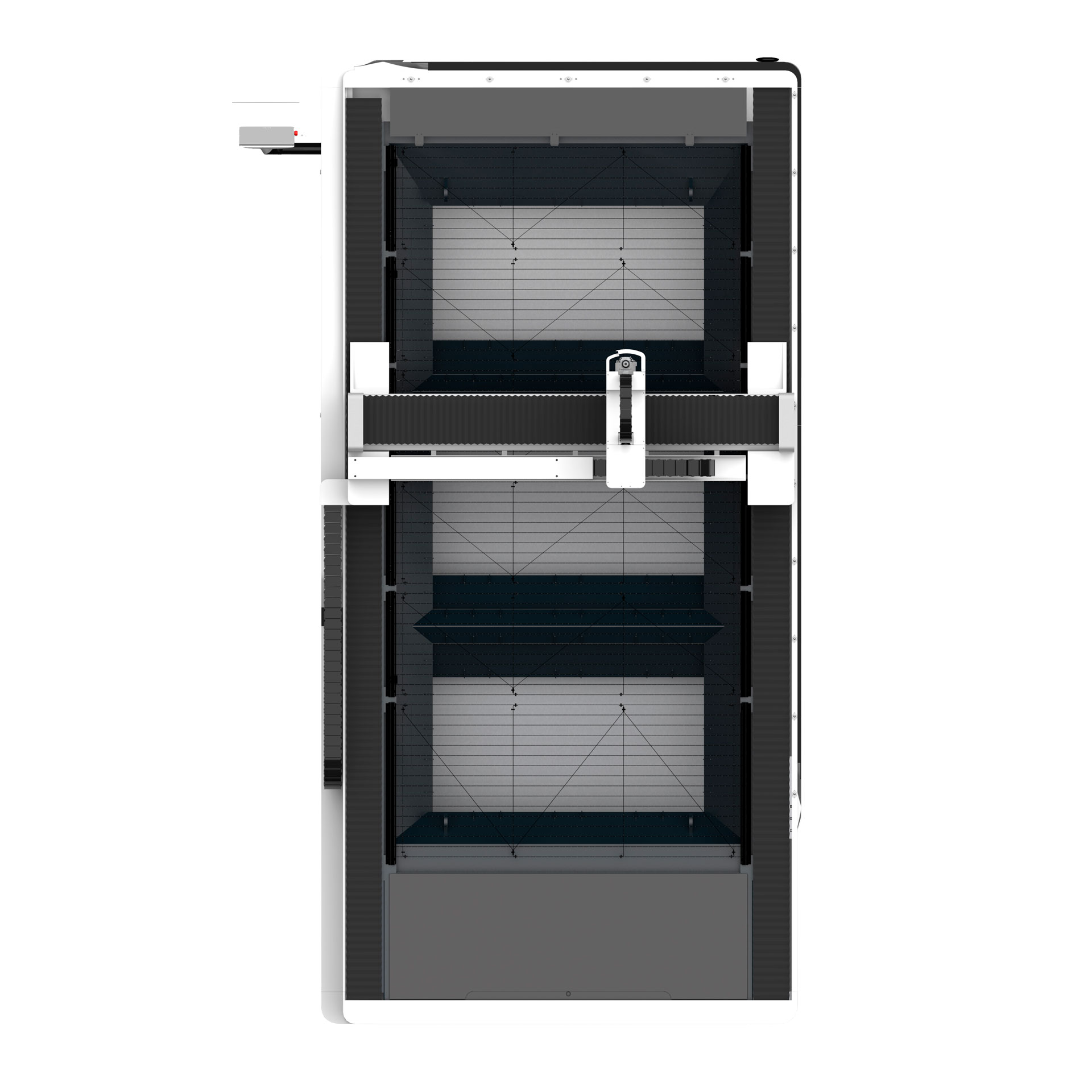

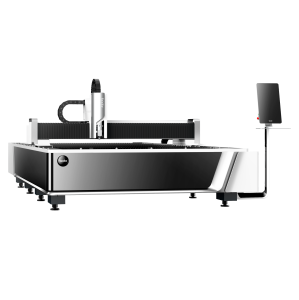

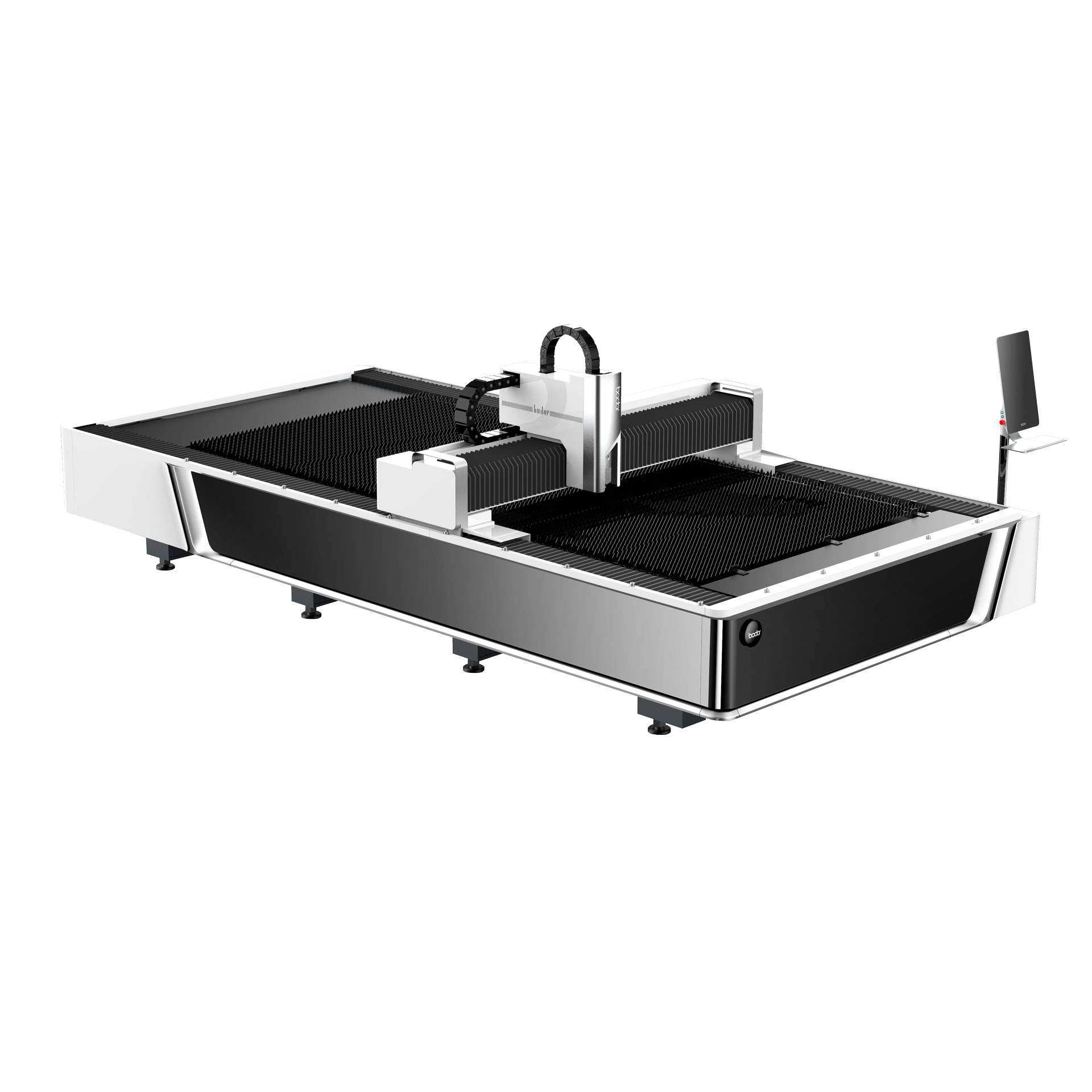

Лазерный станок для резки листового металла BODOR А4 Plus

Лазерный станок для резки листового металла BODOR A4 Plus — это расширенная версия модели A4 с увеличенным рабочим полем до 6 100×2 000 мм, что делает её идеальной для обработки крупногабаритных заготовок. Доступен в трёх энергетических конфигурациях: 1 500 Вт, 3 000 Вт и 6 000 Вт. Оснащён лазерным источником BODOR POWER, лазерной головой BODOR GENIUS AUTOFOCUS с интеллектуальной автофокусировкой, системой управления THINKER 3.0, серводвигателями и драйверами собственного производства BODOR, направляющими и рейками BODOR, чиллером, системой автоматической смазки и аспирацией мощностью 5.5 кВт. Станок развивает скорость холостого хода до 100 м/мин, обеспечивает точность позиционирования 0.05 мм/м и повторяемость 0.03 мм. В комплектацию входит пульт дистанционного управления Mango, упрощающий взаимодействие с оборудованием.

Назначение и области применения

• Резка листов из углеродистой и нержавеющей стали, алюминия и других цветных металлов для машиностроения, строительства и металлоконструкций.
• Изготовление крупногабаритных деталей для мебельной, автомобильной и энергетической отраслей.
• Обработка заготовок массой до 1 600 кг при максимальной толщине листа, соответствующей мощности установленного лазера.
• Производство сложных контуров с минимальными отходами благодаря интеллектуальному раскрою и функции распознавания кромок.

Ключевые функциональные возможности

Преимущества использования

• Увеличенное рабочее поле 6 100×2 000 мм позволяет обрабатывать крупные листы без предварительной резки.
• Гибкость выбора мощности лазера под конкретные задачи — от тонколистовой резки до обработки металла толщиной до 30 мм.
• Высокая динамика и точность благодаря ускорению 1.5G и скорости холостого хода 100 м/мин.
• Пульт дистанционного управления Mango обеспечивает удобство оператора и сокращает время на перенастройку.
• Система автоматической смазки и встроенная аспирация снижают эксплуатационные расходы.

Станок сочетает расширенный формат обработки, высокую производительность и передовые технологии управления, что делает его отличным выбором для предприятий с разнообразной номенклатурой изделий.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• Источник BODOR POWER доступен в трёх вариантах мощности: 1 500 Вт, 3 000 Вт и 6 000 Вт.
• Компактная конструкция, высокая энергоэффективность и стабильная мощность на выходе.
• Подходит для резки листов толщиной от 0.5 мм до 30 мм в зависимости от модели.
• Сертифицирован по международным стандартам, включая CE и ISO 9001.

Лазерная голова

• BODOR GENIUS AUTOFOCUS автоматически подстраивает фокус под толщину материала с точностью до 0.05 мм.
• Двойная защита от шлака и пыли продлевает срок службы оптики.
• Система защиты от обратного излучения повышает безопасность при работе с алюминием и медью.
• Лёгкая конструкция снижает инерцию и повышает динамику перемещения.

Система управления

• THINKER 3.0 — собственная разработка BODOR с 20-летним опытом в лазерной обработке.
• Поддержка форматов: DXF, DWG, PLT, G-code, LXD и др.
• Функции: «одноклик-резка», интеллектуальная перфорация, антидрожание для тонких листов, поиск кромки за секунду.
• Интеллектуальная система уведомлений о техобслуживании и удалённый мониторинг состояния узлов.

Конструкция

• Станина собрана по технологии «шип-паз» из листовой стали и проварена с двух сторон — исключает деформации.
• Алюминиевый портал снижает массу подвижных частей и повышает ускорение.
• Модульный стол с защитными накладками устойчив к термическому воздействию и механическому износу.
• Специальные пластины из минерального литья защищают корпус от прожига и налипания шлака.

Пульт дистанционного управления Mango

• Эргономичный пульт Mango входит в стандартную комплектацию станка BODOR A4 Plus.
• Позволяет управлять всеми ключевыми функциями: запуск резки, перемещение головы, калибровка, выбор режимов.
• Обеспечивает удобство оператора и сокращает время на перенастройку между задачами.
• Поддерживает удалённую диагностику и передачу чертежей через облачные сервисы.

Привод и перемещение

• Серводвигатели и драйверы BODOR обеспечивают синхронное управление и высокую точность позиционирования.
• Ускорение 1.5G позволяет быстро выходить на рабочую скорость даже при сложных контурах.
• Косозубая рейка и линейные направляющие собственного производства гарантируют плавность хода и долговечность.

Система охлаждения и смазки

• Водяной чиллер поддерживает стабильную температуру лазерного источника и головы.
• Автоматическая система смазки подаёт смазку в нужные узлы по заданному графику, минимизируя износ.
• Циркуляция охлаждающей жидкости предотвращает перегрев даже при многочасовой работе.

Главные достоинства лазерного станка

1. Расширенный формат: Рабочее поле 6 100×2 000 мм позволяет обрабатывать крупногабаритные заготовки без дополнительной резки.
2. Гибкость мощности: Три варианта лазера — под любые производственные задачи.
3. Интеллектуальное управление: THINKER 3.0 и Mango делают работу интуитивной и эффективной.
4. Надёжность конструкции: Все ключевые компоненты — собственного производства BODOR.
5. Экономичность: Минимальные отходы и низкие эксплуатационные затраты снижают себестоимость продукции.

Экономическая эффективность

Купить лазерный станок по металлу BODOR A4 Plus — значит получить оборудование, способное обрабатывать как стандартные, так и нестандартные заготовки с высокой скоростью и точностью. Благодаря расширенному рабочему полю, автоматизации и минимальным отходам, станок быстро окупается даже при умеренных объёмах производства. Надёжная конструкция и собственные компоненты BODOR значительно снижают совокупную стоимость владения лазером на протяжении всего срока службы.
