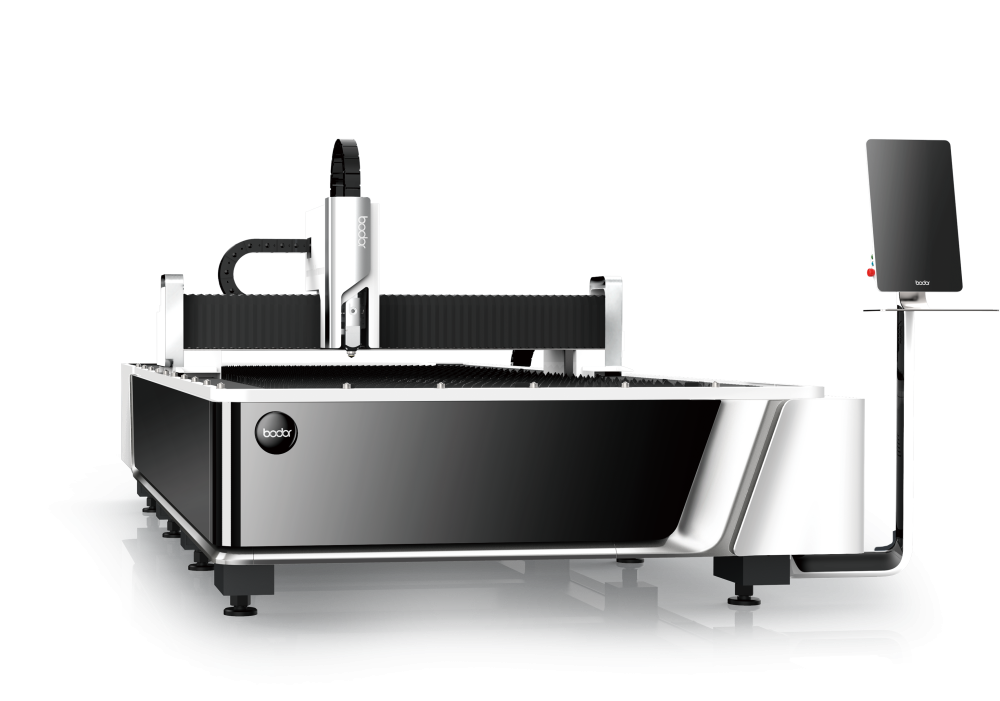

Лазерный станок для резки листового металла BODOR А3 1500W

Лазерный станок для резки листового металла BODOR А3 1500W — это компактное и производительное оборудование для точной резки листов форматом до 3 048×1 524 мм. Оснащён лазерным источником BODOR POWER мощностью 1 500 Вт, лазерной головой BODOR GENIUS AUTOFOCUS с интеллектуальной автофокусировкой, системой управления THINKER 3.0, серводвигателями и драйверами собственного производства BODOR, направляющими и рейками BODOR, чиллером, системой автоматической смазки и аспирацией мощностью 5.5 кВт. Станок развивает скорость холостого хода до 100 м/мин, обеспечивает точность позиционирования 0.05 мм/м и повторяемость 0.03 мм. В комплектацию входит пульт дистанционного управления Mango, упрощающий взаимодействие с оборудованием.

Назначение и области применения

• Резка тонких листов из углеродистой и нержавеющей стали, алюминия и других цветных металлов для мебельного и машиностроительного производства.
• Изготовление декоративных элементов, рекламных конструкций и мелкосерийных изделий с высокими требованиями к качеству кромки.
• Обработка заготовок массой до 950 кг при максимальной толщине листа, соответствующей возможностям лазера 1 500 Вт.
• Эффективное использование остатков материала благодаря интеллектуальному раскрою и функции распознавания кромок.

Ключевые функциональные возможности

Преимущества использования

• Высокая динамика и точность благодаря ускорению 1.5G и скорости холостого хода 100 м/мин.
• Стабильность конструкции и отсутствие термических деформаций даже при длительной работе.
• Интеллектуальные функции: автоматическая настройка давления газа, распознавание кромок, антивибрационная резка тонких листов.
• Пульт дистанционного управления Mango позволяет управлять станком в одно касание — запуск, калибровка, перемещение и диагностика.
• Система автоматической смазки и встроенная аспирация снижают эксплуатационные расходы.

Станок идеально подходит для предприятий, которым требуется надёжное, компактное и технологичное решение для резки тонколистового металла с минимальными отходами и высокой скоростью.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• Источник BODOR POWER мощностью 1 500 Вт разработан и произведён на заводе Jinan Bodor.
• Компактная конструкция, высокая энергоэффективность и стабильная мощность на выходе.
• Подходит для резки тонких листов с минимальным тепловым воздействием и чистой кромкой.
• Сертифицирован по международным стандартам, включая CE и ISO 9001.

Лазерная голова

• BODOR GENIUS AUTOFOCUS автоматически подстраивает фокус под толщину материала с точностью до 0.05 мм.
• Двойная защита от шлака и пыли продлевает срок службы оптики.
• Система защиты от обратного излучения повышает безопасность при работе с алюминием и медью.
• Лёгкая конструкция снижает инерцию и повышает динамику перемещения.

Система управления

• THINKER 3.0 — собственная разработка BODOR с 20-летним опытом в лазерной обработке.
• Поддержка форматов: DXF, DWG, PLT, G-code, LXD и др.
• Функции: «одноклик-резка», интеллектуальная перфорация, антидрожание для тонких листов, поиск кромки за секунду.
• Интеллектуальная система уведомлений о техобслуживании и удалённый мониторинг состояния узлов.

Конструкция

• Станина собрана по технологии «шип-паз» из листовой стали и проварена с двух сторон — исключает деформации.
• Алюминиевый портал снижает массу подвижных частей и повышает ускорение.
• Модульный стол с защитными накладками устойчив к термическому воздействию и механическому износу.
• Специальные пластины из минерального литья защищают корпус от прожига и налипания шлака.

Пульт дистанционного управления Mango

• Эргономичный пульт Mango входит в стандартную комплектацию станка BODOR A3.
• Позволяет управлять всеми ключевыми функциями: запуск резки, перемещение головы, калибровка, выбор режимов.
• Обеспечивает удобство оператора и сокращает время на перенастройку между задачами.
• Поддерживает удалённую диагностику и передачу чертежей через облачные сервисы.

Привод и перемещение

• Серводвигатели и драйверы BODOR обеспечивают синхронное управление и высокую точность позиционирования.
• Ускорение 1.5G позволяет быстро выходить на рабочую скорость даже при сложных контурах.
• Косозубая рейка и линейные направляющие собственного производства гарантируют плавность хода и долговечность.

Система охлаждения и смазки

• Водяной чиллер поддерживает стабильную температуру лазерного источника и головы.
• Автоматическая система смазки подаёт смазку в нужные узлы по заданному графику, минимизируя износ.
• Циркуляция охлаждающей жидкости предотвращает перегрев даже при многочасовой работе.

Главные достоинства лазерного станка

1. Компактность: Небольшие габариты позволяют разместить станок даже в ограниченном пространстве.
2. Точность: Позиционирование 0.05 мм/м и повторяемость 0.03 мм обеспечивают стабильное качество деталей.
3. Интеллект: THINKER 3.0 и Mango делают управление интуитивным и эффективным.
4. Надёжность: Все ключевые компоненты — собственного производства BODOR, что гарантирует совместимость и долговечность.
5. Экономичность: Низкое энергопотребление и минимальные отходы снижают себестоимость продукции.

Экономическая эффективность

Цена на лазерный станок по металлу BODOR A3 1500W оправдана высоким качеством оборудования. Благодаря высокой скорости обработки, минимальному расходу газа и автоматизации процессов, оборудование быстро окупается даже при небольших объёмах производства. Надёжная конструкция и собственные компоненты BODOR значительно снижают совокупную стоимость владения лазером на протяжении всего срока службы.
