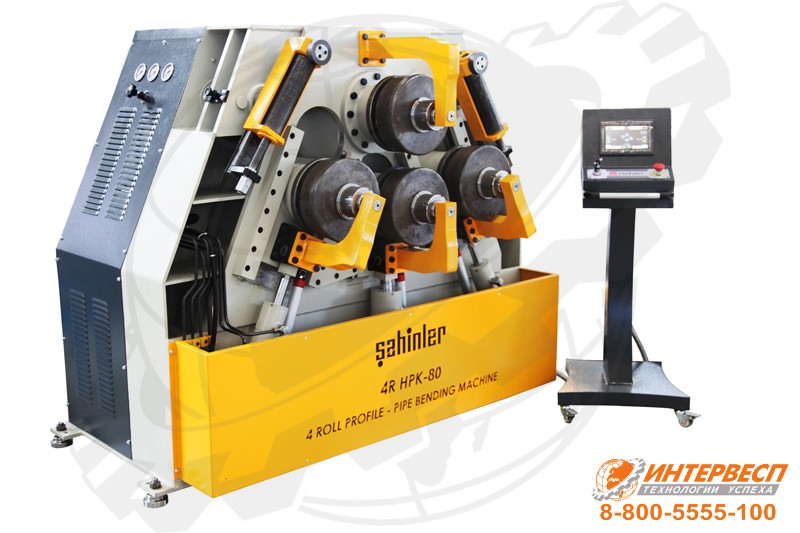

Профилегибочный станок 4R HPK-80

Турция

Модели серии

4R HPK-80

Диаметр вала 80
Диаметр валка 260
Скорость вращения роликов 6,37
Мощность привода 5,5

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

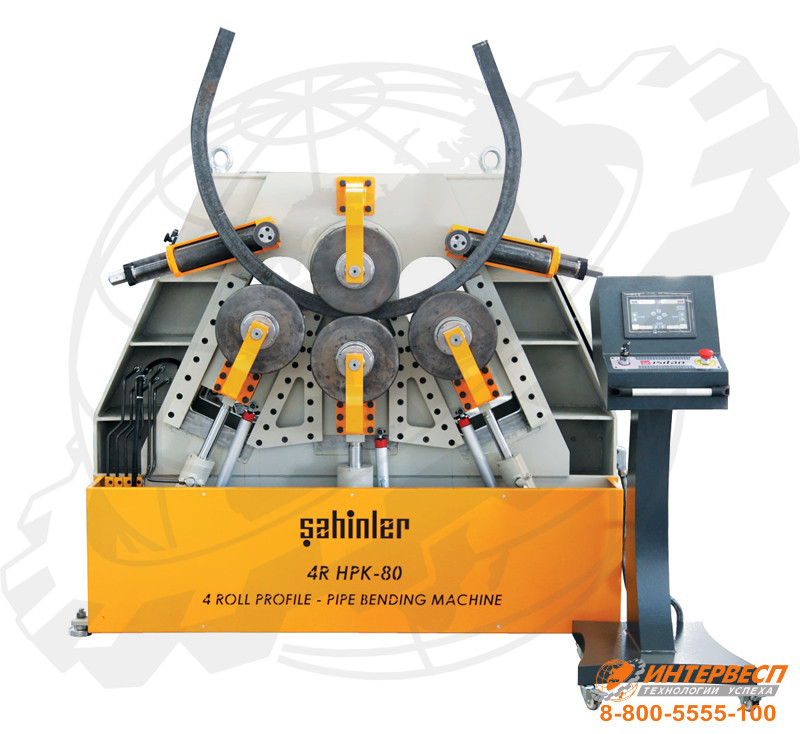

Профилегибочный станок 4R HPK-80 - это мощное и универсальное оборудование для холодной гибки различных профилей, включая трубы, уголки, швеллеры, двутавры и прутки. Станок оснащён четырьмя валками, из которых три являются приводными, что обеспечивает равномерную подачу, минимальный спрямлённый участок и высокую точность изгиба. Благодаря возможности работы как в горизонтальном, так и в вертикальном положении, HPK-80 подходит для изготовления арочных конструкций, перил, каркасов и других изделий сложной формы.

Назначение и области применения

Изготовление арочных элементов для фасадов, навесов и ограждений.
Гибка перил, лестничных стоек и декоративных решёток.
Производство каркасов для теплиц, ангаров и рекламных конструкций.
Обработка труб, профильных труб, уголков и швеллеров в условиях мелкосерийного производства.

Ключевые функциональные возможности

Функция	Описание
Четыре валка, три приводных	Верхний и два нижних боковых вала — полный контроль над формой и подачей заготовки.
Минимальный спрямлённый край	Независимое управление нижними роликами исключает «мертвые зоны» на концах профиля.
Гидравлическое перемещение валков	Точная настройка положения всех рабочих валков под конкретный профиль.

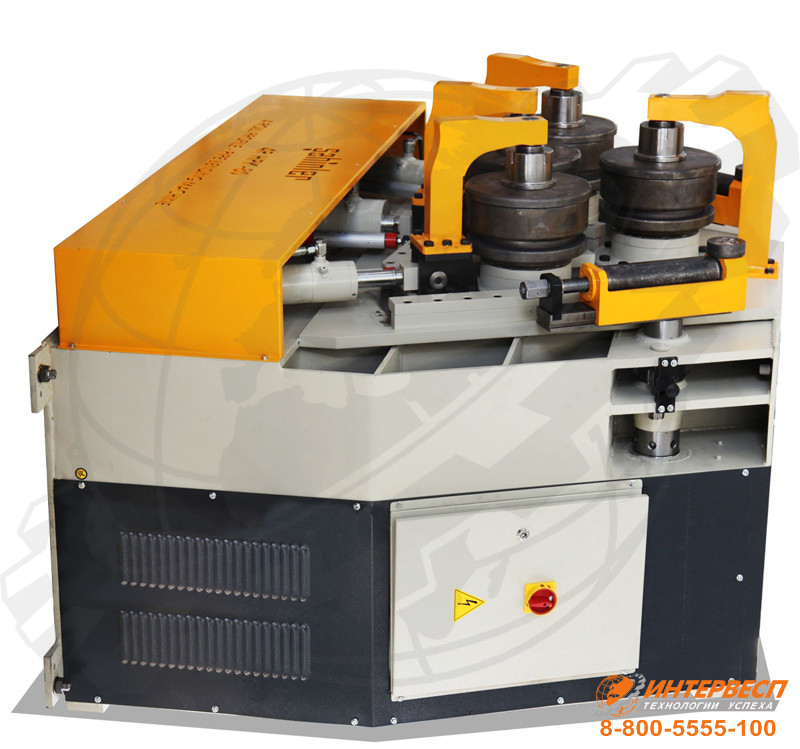

Работа в двух положениях	Горизонтальное и вертикальное расположение — расширяет возможности формообразования.
Мобильная панель управления	Выносной пульт с кнопками и педалью — удобство и безопасность при работе.

Преимущества использования

Высокая точность — радиус гиба повторяется без отклонений.
Универсальность — один станок обрабатывает десятки типов профилей.
Минимальный спрямлённый участок — экономия материала и улучшение эстетики изделия.
Надёжная стальная рама и закалённые валы — устойчивость к нагрузкам.
Простота эксплуатации — не требует высокой квалификации оператора.

HPK-80 — это выбор предприятий, которым важна гибкость, надёжность и точность при изготовлении изогнутых металлических изделий. Станок сочетает передовую механику и современное управление, обеспечивая стабильный результат даже при интенсивной работе.

Технические характеристики станка

Параметр	Значение
Диаметр оси верхнего вала	80 мм
Диаметр оси нижних валков	80 мм
Диаметр валков	290 мм
Длина оси валков	160 мм
Приводные валки	3 (верхний + два нижних боковых)
Скорость вращения валков	6 м/мин
Мощность привода	7,5 кВт
Габариты (Д×Ш×В)	1 700×1 450×1 200 мм
Вес	2 000 кг

Детальное описание узлов станка

Конструкция и привод

Сварная рама из закалённой стали выдерживает многократные циклы гибки без деформации.
Три приводных вала (верхний и два нижних) обеспечивают плавную подачу и исключают проскальзывание.
Нижний и боковые валки перемещаются гидравликой — точная настройка под любой профиль.
Три планетарных редуктора и три гидромотора — максимальный КПД и крутящий момент.

Управление и безопасность

Мобильная панель управления с кнопками и педалью — оператор контролирует процесс обеими руками.
Защитные кожухи и аварийная остановка — соответствие требованиям промышленной безопасности.
Простой доступ ко всем узлам — техобслуживание занимает минимум времени.
Электрика Siemens (Германия) или Telemecanique (Франция) — надёжность и долговечность.

Сменная оснастка

Стандартные закалённые валки подходят для большинства профилей.
Опционально — комплекты для алюминия, нержавеющей стали и специальных профилей.
Быстрая замена — фиксация без инструментов, переналадка за 5–10 минут.
Полимерные ролики — предотвращают повреждение поверхности цветных металлов.

Главные достоинства станка

Универсальность: гибка труб, уголков, швеллеров, прутков — всё в одном станке.
Точность: минимальный спрямлённый край и повторяемость радиуса.
Мощность: двигатель 7,5 кВт — справляется с массивными заготовками.
Надёжность: стальная рама, закалённые валы, проверенная гидравлика.
Простота: интуитивное управление, быстрая смена оснастки.

Экономическая эффективность

Купить профилегиб гидравлический 4R HPK-80 стоит, поскольку он заменяет сразу несколько узкоспециализированных станков и снижает затраты на производство изогнутых изделий. Оборудование минимизирует брак, сокращает трудозатраты и исключает необходимость ручной доводки. Для предприятий, выпускающих ограждения, каркасы или арочные конструкции, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

Четырёхвалковая конструкция с тремя приводными роликами
Сварная рама из закалённой стали
Гидравлическое перемещение нижних и боковых валков
Мобильная панель управления с педалью
Закалённые стандартные валки
УЦИ — цифровая индикация положения валков
Электрика Siemens или Telemecanique
Сертификат соответствия CE и ISO 9000

Дополнительные опции

Система ЧПУ для программирования радиусов
Трёхосевое гидравлическое устройство выставления угла
Дополнительные комплекты валков под специальные профили
Полимерные ролики для алюминия и нержавеющей стали
Приспособление для гибки перил лестниц
