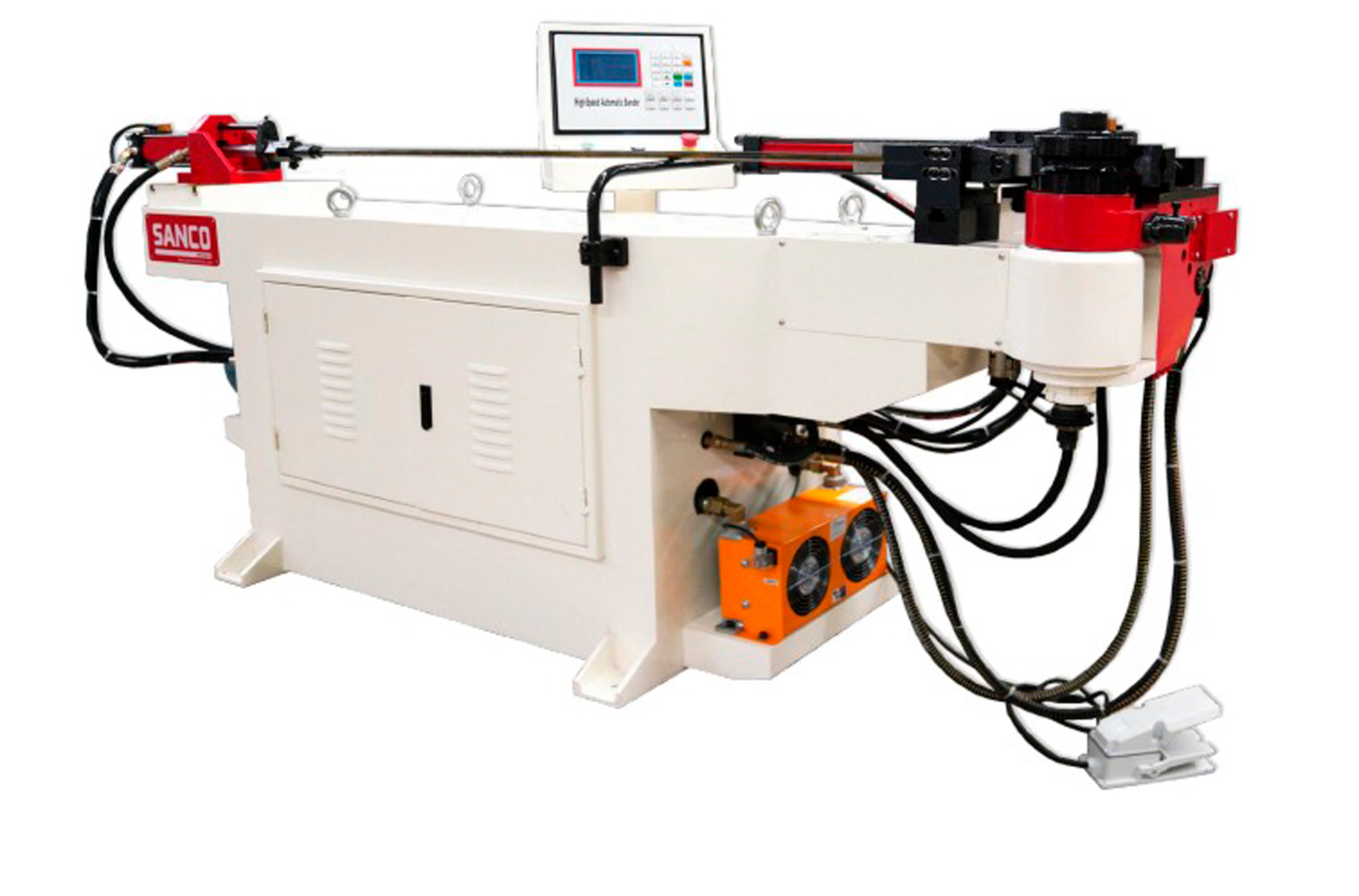

Дорновый полуавтоматический трубогиб SB 50NCB

Модели серии

SB 50NCB

Привод гибочной головы (ось C) гидравлика
Привод перемещения прижимной плашки гидравлика
Привод перемещения оправки (дорна) гидравлика
Подача трубы (ось Y) вручную

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SB 50NCB - это прецизионное оборудование для холодной деформации трубного проката и профилей с применением внутренней оправки. Агрегат оптимизирован для мелкосерийного и среднесерийного выпуска деталей, где критичны высокая повторяемость контуров и минимальное искажение сечения. Гидравлические приводы ключевых осей, интеллектуальный контроль NC и усиленное основание гарантируют стабильное качество изгибов даже при работе с тонкостенным металлом и сложной геометрией.

Назначение и области применения

Изготовление автомобильных элементов, выхлопных систем и топливных магистралей.
Производство металлической мебели, торгового оборудования и рекламных конструкций.
Сборка инженерных коммуникаций, гидравлических и пневматических трубопроводов.
Выпуск спортивного инвентаря, перил, поручней и каркасов сложных форм.
Обработка тонкостенных заготовок из стали, нержавеющей стали и цветных металлов.

Ключевые функциональные возможности

Функция	Описание
Приводы осей	Гидравлика для гибочной головы, плашки и дорна
Управление подачей	Ручная регулировка осей Y и B
Контроль программы	NC-контроллер с памятью параметров гибки
Гибка профилей	Поддержка круглых труб и квадратных сечений
Охлаждение	Водяная система (опционально воздух или масло)

Преимущества использования

Точность контуров: Погрешность угла составляет ±0,1°, что исключает подгонку деталей после формования.
Стабильная гидравлика: Три независимых контура управляют головой, прижимом и оправкой, обеспечивая плавность хода без рывков.
Широкий диапазон радиусов: Минимальный радиус R15 и максимальный R250 покрывают большинство производственных задач.
Быстрая переналадка: Сменная оснастка и система быстрого крепления сокращают время перехода между заказами.
Безопасность оператора: Встроенный механизм аварийного останова и качественные европейские компоненты.

Оборудование объединяет мощную гидравлическую базу, интеллектуальный контроль и компактные габариты, что делает его идеальным решением для цехов, работающих с разнообразным трубным прокатом.

Технические характеристики станка

Характеристика	Значение
Привод гибочной головы (ось C)	гидравлика
Привод перемещения прижимной плашки	гидравлика
Привод перемещения оправки	гидравлика
Подача трубы (ось Y)	вручную
Вращение трубы (ось B)	вручную
Максимальный диаметр трубы (черная сталь), мм	Ø50 × 3
Максимальный диаметр трубы (цветной металл), мм	Ø50 × 4
Максимальный диаметр трубы (нержавеющая сталь), мм	Ø50 × 1,5
Максимальный диаметр трубы (пруток, черная сталь), мм	Ø20
Скорость гибки, °/сек	40
Точность гибки, °	± 1,1
Максимальный радиус, мм	R250 (опционально до 400)
Минимальный радиус, мм	R15
Максимальный угол, ˚	190
Длина дорновой штанги, мм	2 600 (опционально увеличение)
Система контроля	NC контроллер
Мощность, кВт	7,5
Объем бака для масла, литр	210
Габариты, мм	3 200 × 850 × 1 200
Масса, кг	1 300

Детальное описание узлов станка

Станина и гидравлический блок

Усиленное основание габаритами 3 200 × 850 × 1 200 мм и массой 1 300 кг гарантирует устойчивость при интенсивной эксплуатации.
Масляный резервуар объемом 210 л поддерживает стабильное давление и эффективно отводит тепло от рабочих контуров.

Система управления и приводы

NC-контроллер фиксирует и воспроизводит программы деформации, обеспечивая высокую повторяемость серийных партий.

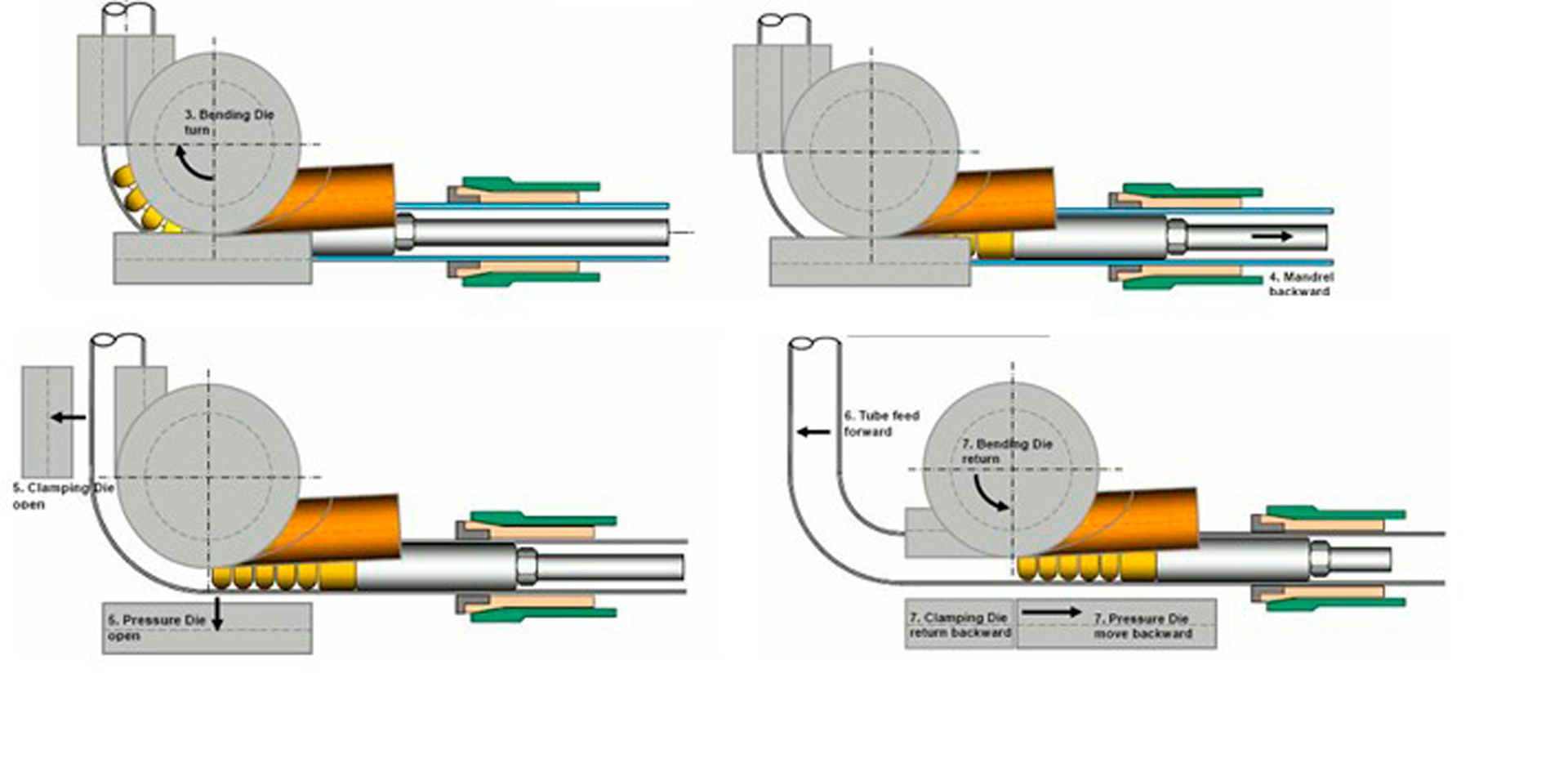

Гидравлические приводы отвечают за перемещение гибочной головы (ось C), прижимной плашки и внутренней оправки, исключая ручные усилия на силовых узлах.
Оси подачи (Y) и вращения (B) регулируются оператором вручную для точной установки заготовки.

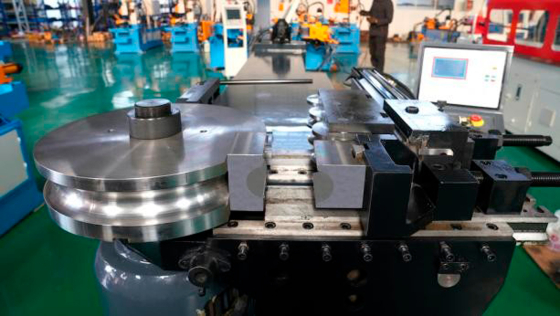

Механизм гибки и оснастка

Штанга длиной 2 600 мм (опционально удлиняется) надежно удерживает внутреннюю полость трубы, предотвращая сплющивание и заломы.
Система быстрой смены инструмента ускоряет переход между диаметрами и типами металла.
Конструкция допускает обработку не только круглого проката, но и квадратных профилей.

Охлаждение и безопасность

Водяной контур охлаждения установлен базово; по запросу доступна модернизация на воздушную или масляную схему.
Электромеханический аварийный стоп мгновенно останавливает все движения при возникновении нештатных ситуаций.
Европейские электрокомпоненты обеспечивают долговечность автоматики и стабильность питания.

Главные преимущества дорнового трубогиба SB 50NCB

Высокая точность: Погрешность угла ±0,1° и подачи 0,1 мм минимизируют брак.
Глубокие изгибы: Максимальный угол 190° и радиус до R250 позволяют формировать U-образные и спиральные контуры.
Гидравлическая плавность: Трехконтурная система гарантирует равномерное распределение усилия без деформации стенок.
Универсальность: Совместимость со сталью, нержавейкой, цветными металлами и квадратным профилем.
Эргономика: Компактные габариты и интуитивный NC-контроллер упрощают интеграцию в любые цеха.

Экономическая эффективность

Купить Дорновый полуавтоматический трубогиб SB 50NCB стоит предприятиям, ориентированным на выпуск серийных трубопроводов и металлоконструкций. Высокая точность формования снижает процент брака и необходимость последующей рихтовки. Гидравлическая система с большим объемом масляного бака минимизирует простои на прогрев и охлаждение, а быстрая смена оснастки ускоряет выполнение разноплановых заказов.

Комплектация

Комплект оснастки для труб 28 × 1,5 (R50)
Комплект оснастки для труб 15 × 1 (R45)
Комплект оснастки для труб 22 × 1 (R55)
Комплект оснастки для труб 35 × 1,5 (R70)
Упоры
NC контроллер

Дополнительная комплектация

Увеличение длины дорновой штанги
Расширение максимального радиуса гибки до R400
Воздушная система охлаждения
Масляная система охлаждения
Оснастка под квадратные профили
