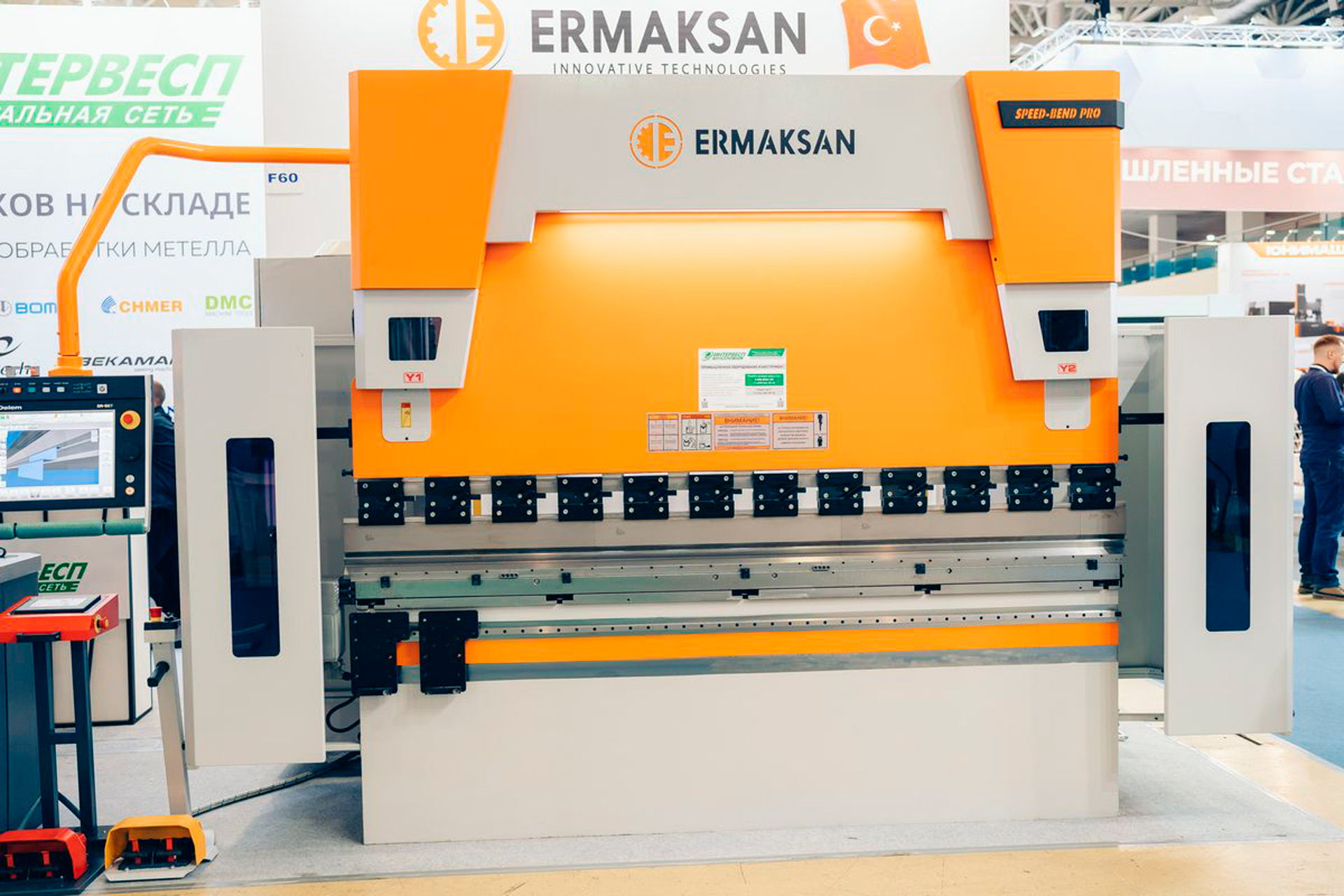

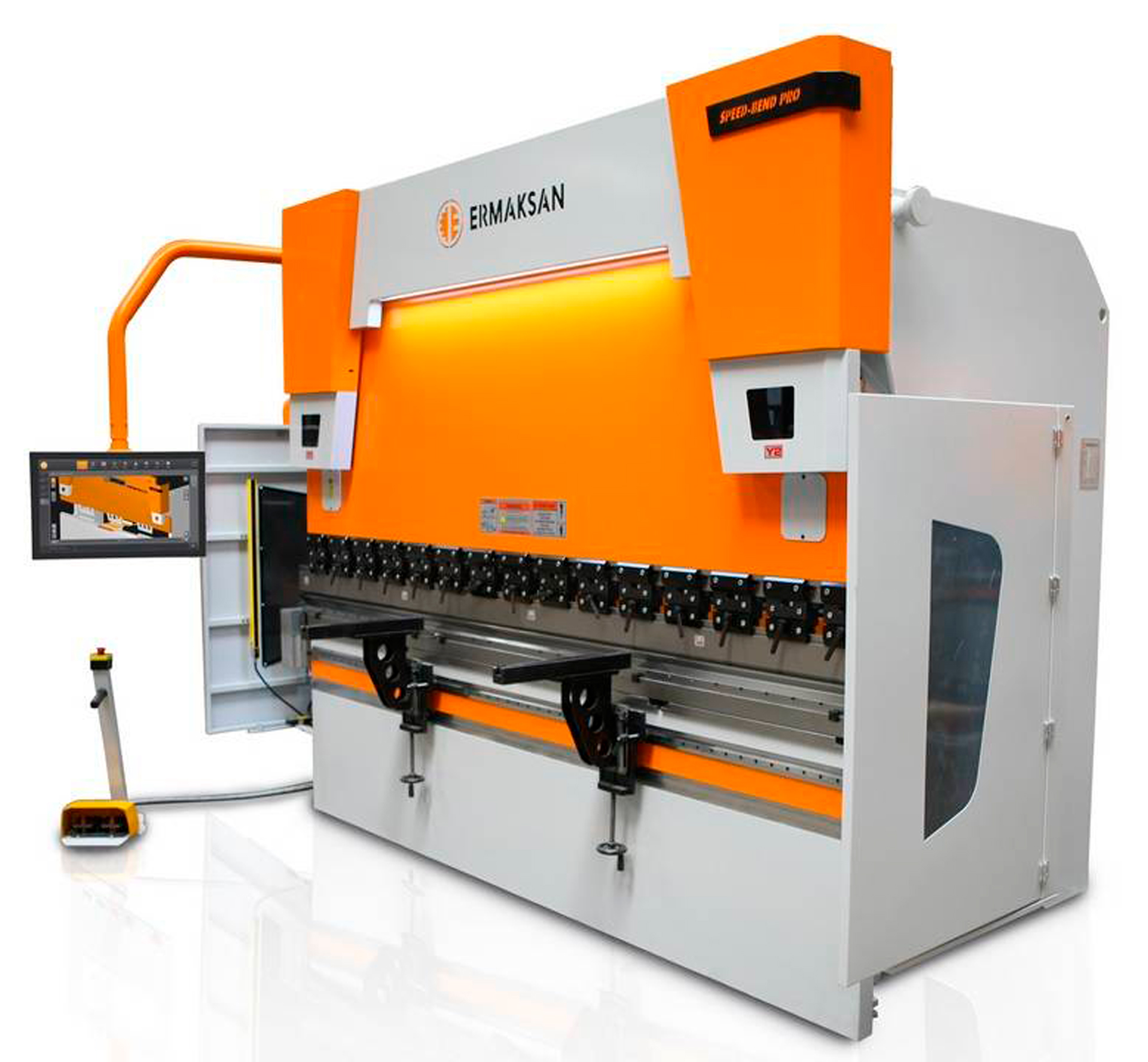

Гидравлический листогибочный пресс с ЧПУ ERMAKSAN SPEED BEND PRO 3100-100

Турция

Модели серии

SPEED BEND PRO 3100-100

Количество гидравлических цилиндров 2 (Y1, Y2)
Максимальный ход поршня 275
Максимальное усилие (200 бар) 100
Вырез в стойках (Зев) 410

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

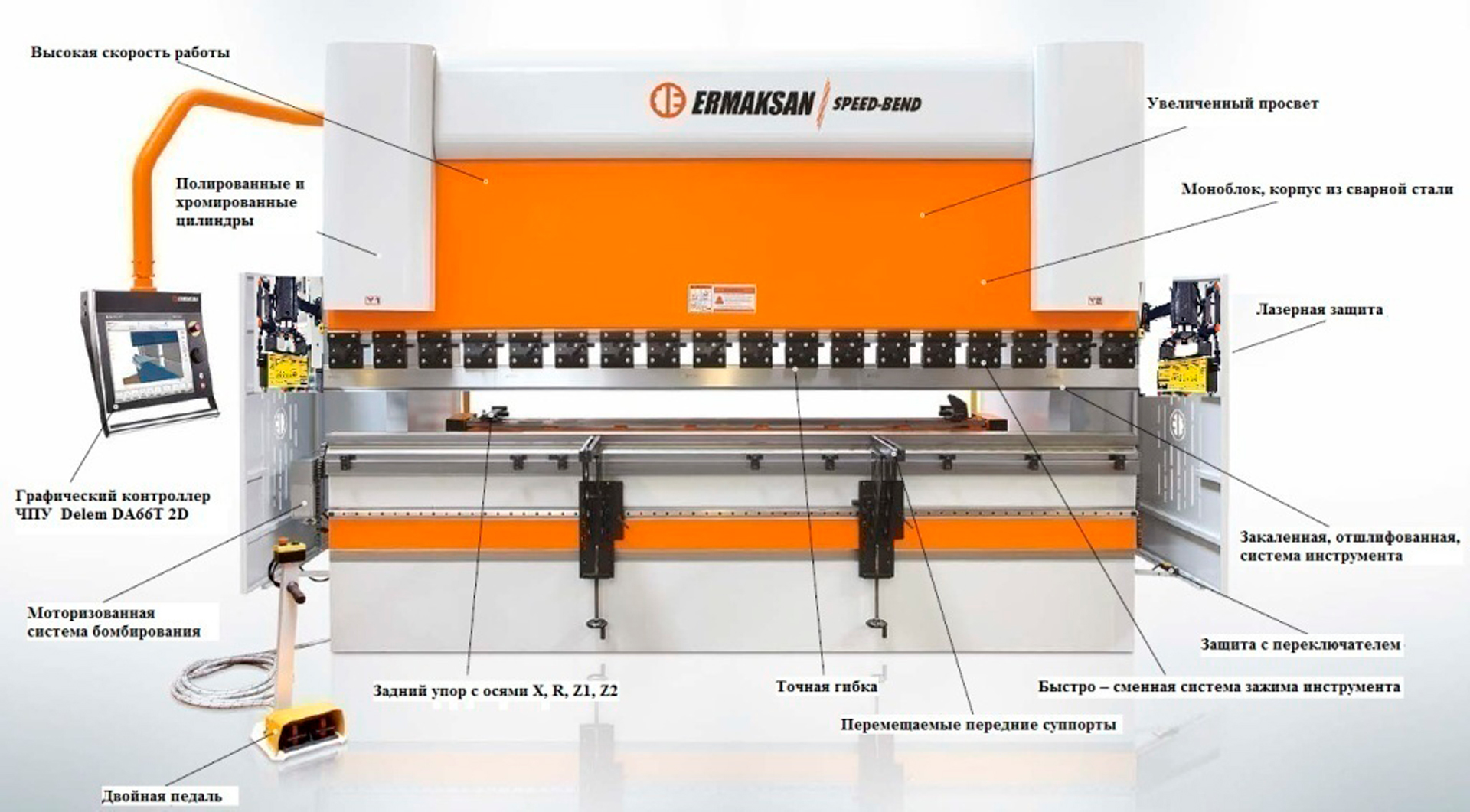

Гидравлический листогибочный пресс с ЧПУ ERMAKSAN SPEED BEND PRO 3100-100 - это высокопроизводительное оборудование для точной гибки листового металла, сочетающее передовую сервогидравлику, современное управление и расширенные функции безопасности. Станок предназначен для серийного и единичного производства корпусных деталей, архитектурных элементов, вентиляционных коробов и других изделий из чёрных и цветных металлов. Благодаря шестикоординатному ЧПУ, моторизированной системе компенсации прогиба и лазерной защите рук оператора, оборудование обеспечивает стабильный угол гиба с отклонением не более ±0,1°.

Назначение и области применения

Изготовление корпусных деталей для машиностроения, энергетики и приборостроения.
Производство элементов вентиляционных систем, коробов и кожухов.
Гибка декоративных и архитектурных элементов из нержавеющей стали и алюминия.
Серийное изготовление шкафов управления, стоек и несущих конструкций.

Ключевые функциональные возможности

Функция	Описание
Шестикоординатное управление (Y1/Y2/X/R/Z1/Z2)	Полный контроль формы детали - от простых до сложных профилей.
Моторизированная система компенсации прогиба Wila	Обеспечивает равномерный радиус гиба по всей длине даже при максимальной нагрузке.
Лазерная защита рук оператора	Высокий уровень безопасности без снижения производительности.

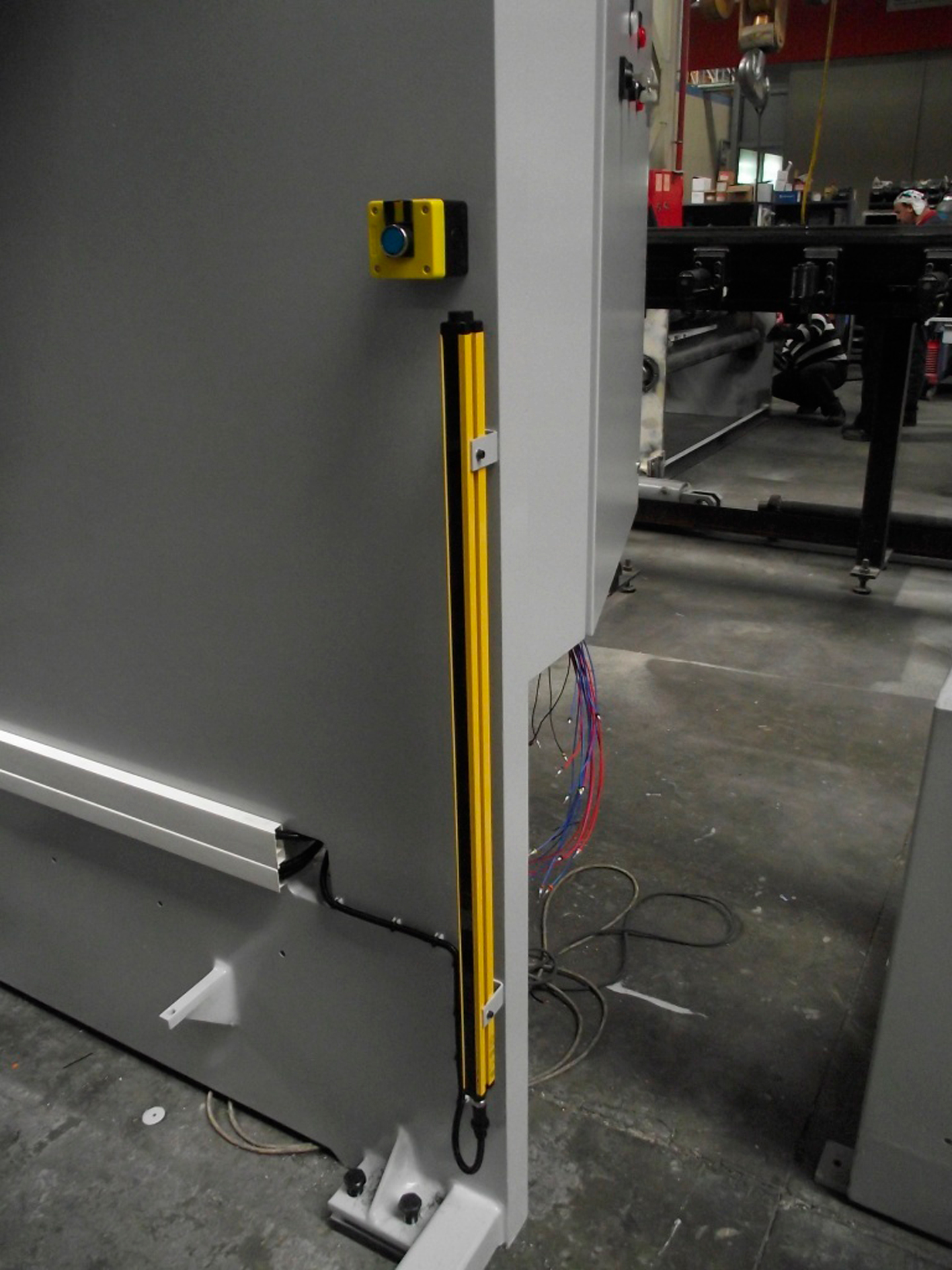

Световой барьер по периметру зоны гибки	Автоматическая остановка при прерывании луча - соответствие стандартам CE.
Быстрозажимная система PROMECAM	Смена инструмента за 2–3 минуты - минимум простоев при переналадке.

Преимущества использования

Высокая точность - автоматическая калибровка при каждом включении.
Универсальность - подходит для тонколиста и толстых заготовок до 8 мм.
Быстрая переналадка - быстрозажимная система и интуитивное управление.
Надёжность - станина из стали ST44, закалённые инструменты Rolleri (Италия).
Безопасность - лазер, световой барьер, аварийная остановка.

SPEED BEND PRO 3100-100 - это выбор предприятий, которым важны повторяемость, точность и производительность. Станок сочетает проверенную механику и цифровые технологии, обеспечивая стабильный результат даже при многосменной работе.

Технические характеристики станка

Параметр	Значение
Длина гибки	3 100 мм
Максимальное усилие гибки	100 т
Расстояние между колоннами	2 600 мм
Скорость подвода (ось Y)	200 мм/с
Рабочая скорость (ось Y)	12 мм/с
Скорость возврата (ось Y)	190 мм/с
Ход по оси X	800 мм
Ход по оси R	250 мм
Количество пальцев заднего упора	2 шт
Количество передних поддержек	2 шт
Мощность гидромотора	11 кВт
Объём масла	200 л
Ход верхней траверсы	275 мм
Просвет	530 мм
Глубина зева	410 мм
Высота стола	900 мм
Ширина стола	90 мм
Габариты (Д×Ш×В)	4 250×1 950×2 800 мм
Вес	7 600 кг

Детальное описание узлов станка

Конструкция и станина

Станина изготовлена из высокопрочной стали ST44 - выдерживает многолетнюю эксплуатацию без деформации.
Жёсткая рама с усиленными колоннами - исключает прогиб даже при максимальном усилии.
Автоматическая калибровка осей при каждом включении - стабильная точность без участия оператора.

Инструмент и крепление

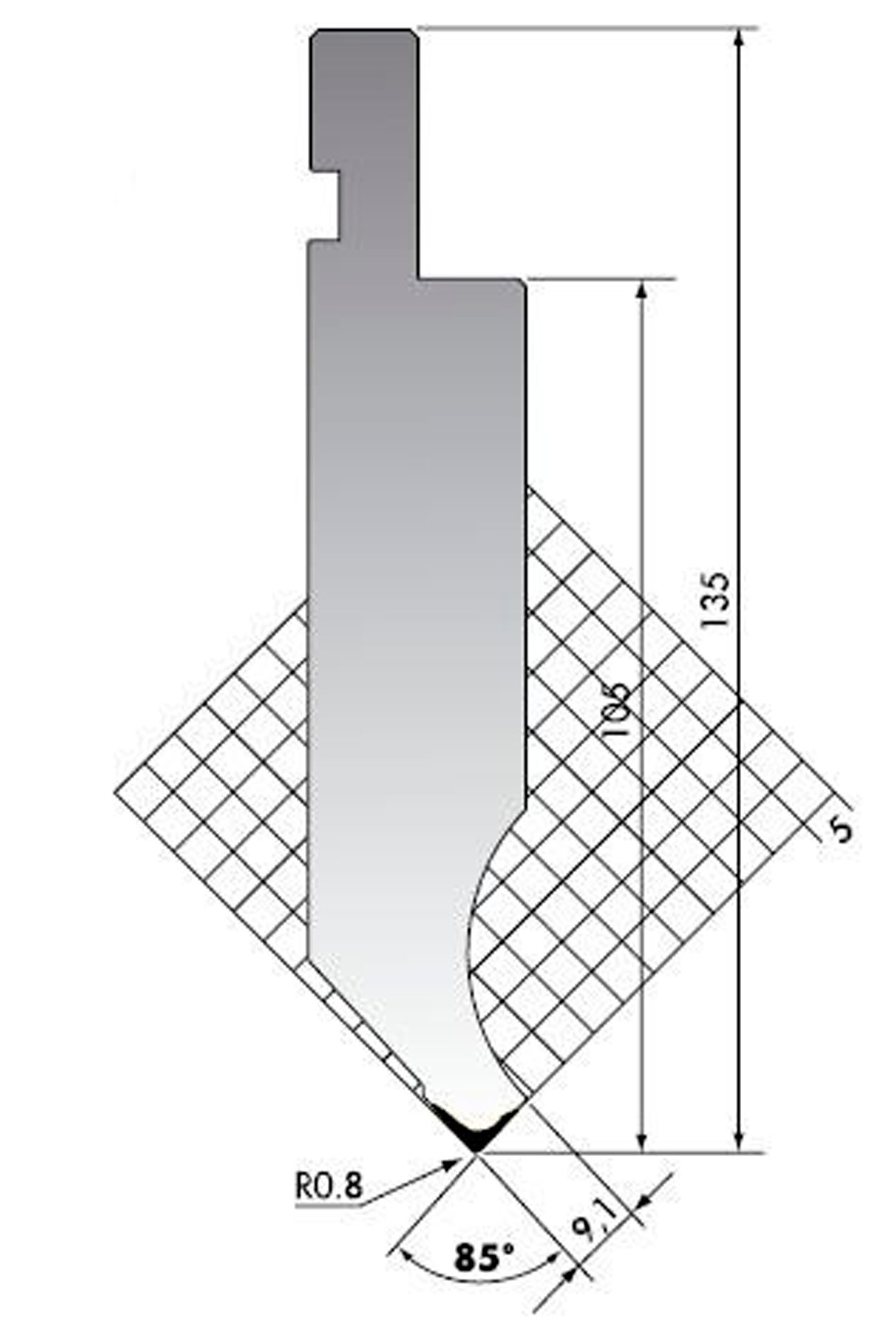

Пуансон и матрица от Rolleri (Италия) - закалённые, шлифованные, с длительным сроком службы.

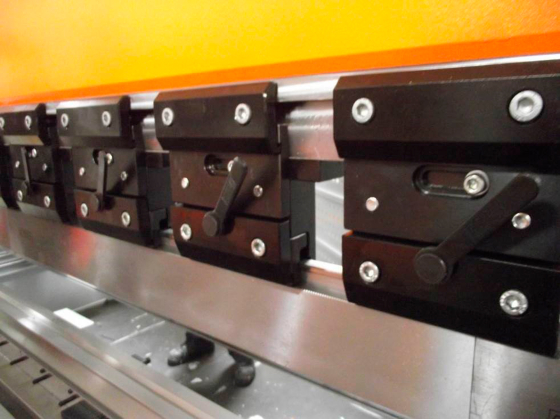

Система быстрого зажима PROMECAM (AMADA) - смена инструмента за 2–3 минуты.
Четырёхручейковая матрица - универсальность для разных радиусов гиба.

Управление и безопасность

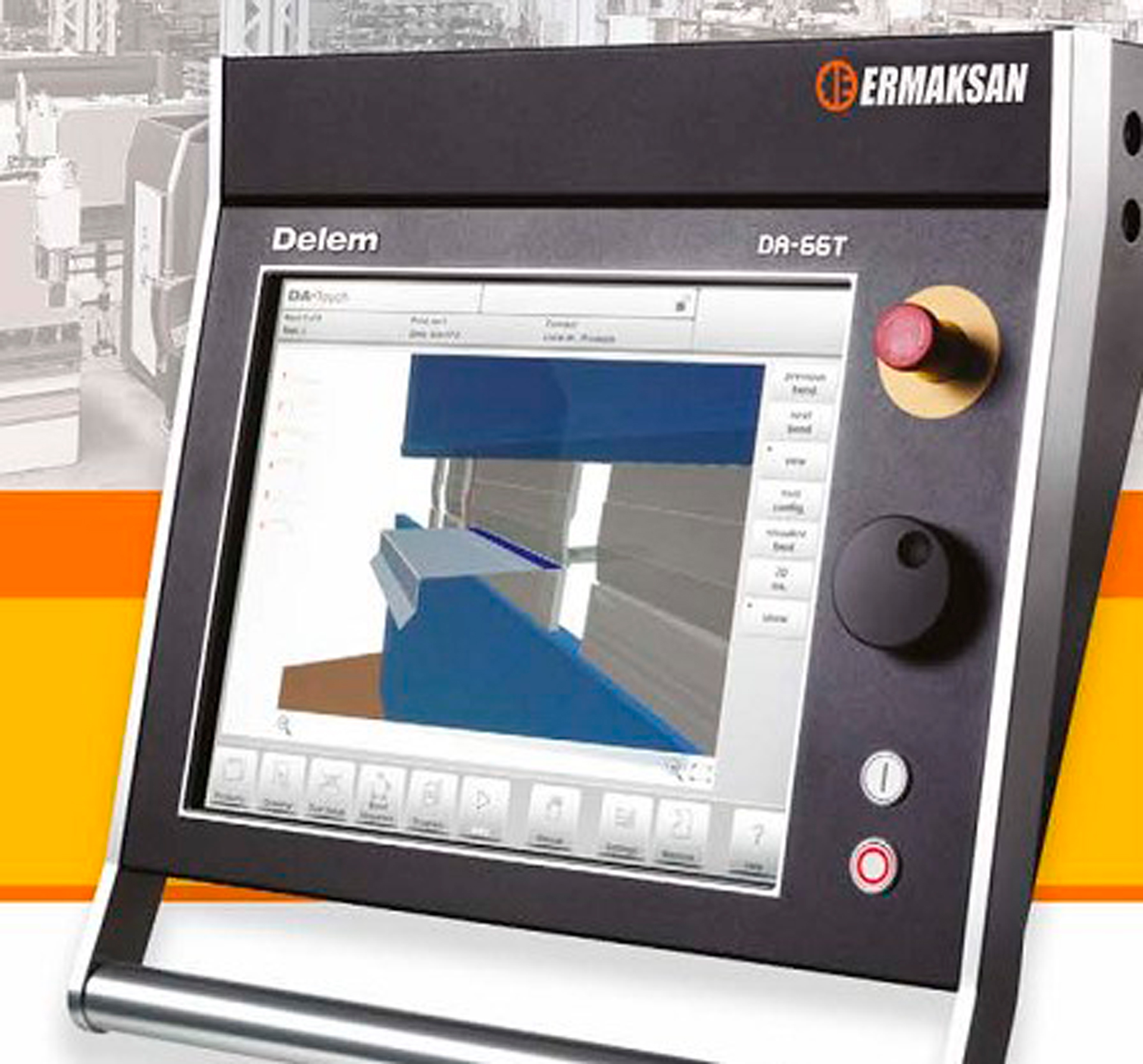

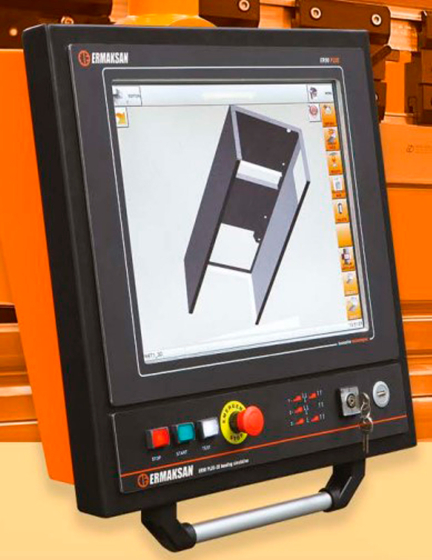

Контроллер Delem DA-66T - сенсорный экран, 2D/3D-визуализация, онлайн-подсказки.
Лазерная защита рук оператора - безопасность без снижения производительности.
Передвижная консоль с двумя педалями - работа в одиночном и повторяющемся цикле.
Расчёт усилия и компенсации прогиба в реальном времени - исключение брака.

Главные достоинства станка

Точность: ±0,1° - готово к сборке без доработки.
Производительность: высокая скорость холостых ходов и автоматический цикл.
Универсальность: от тонкой жести до 8-мм листа - один станок на всё производство.
Безопасность: лазер, световой барьер, аварийная остановка.
Надёжность: станина ST44, инструмент Rolleri, компоненты мировых брендов.

Экономическая эффективность

Купить гидравлический листогибочный пресс с ЧПУ ERMAKSAN SPEED BEND PRO 3100-100 стоит, поскольку он объединяет функции высокоточного гибочного центра и надёжного производственного оборудования. Благодаря автоматическому расчёту параметров, быстрой переналадке и минимальному браку, станок снижает трудозатраты на 40–60% и исключает необходимость ручной доводки. Для предприятий, выпускающих металлоконструкции, корпуса или декоративные изделия, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

Станина из стали ST44
Сервогидравлическая система Hoerbiger
Моторизированная система бомбирования Wila
Контроллер Delem DA-66T 3D с цветным дисплеем

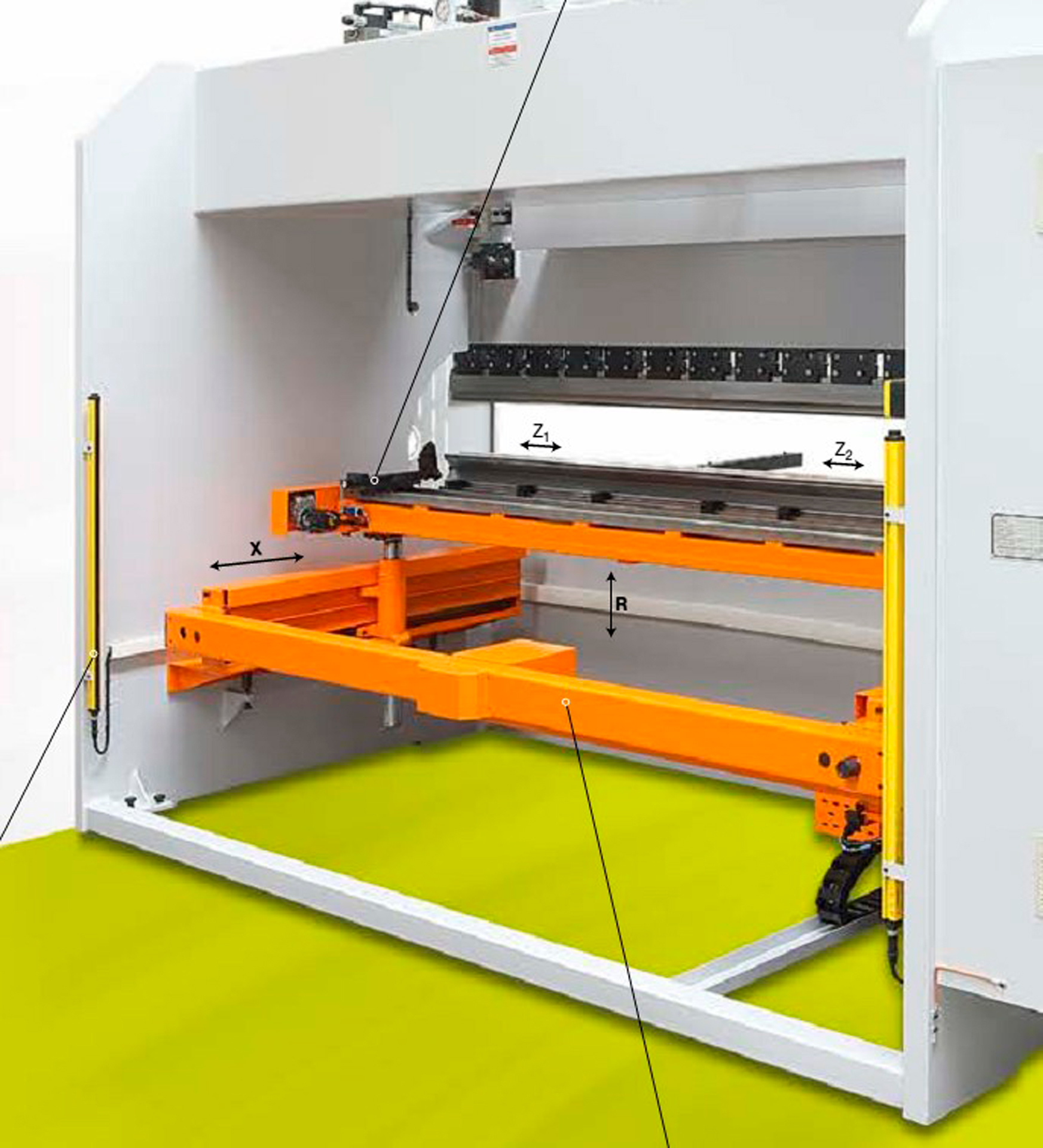

6 управляемых осей: Y1/Y2, X, R, Z1/Z2
Пуансон и 4-ручейковая матрица Rolleri (Италия)
Система быстрого зажима PROMECAM
Лазерная защита рук оператора
Световой барьер безопасности
Передвижная консоль с двумя педалями
Передние суппорты с Т-пазами и миллиметровой шкалой
Электрика Siemens, соответствие CE

Дополнительные опции

Расширение до 16 осей управления

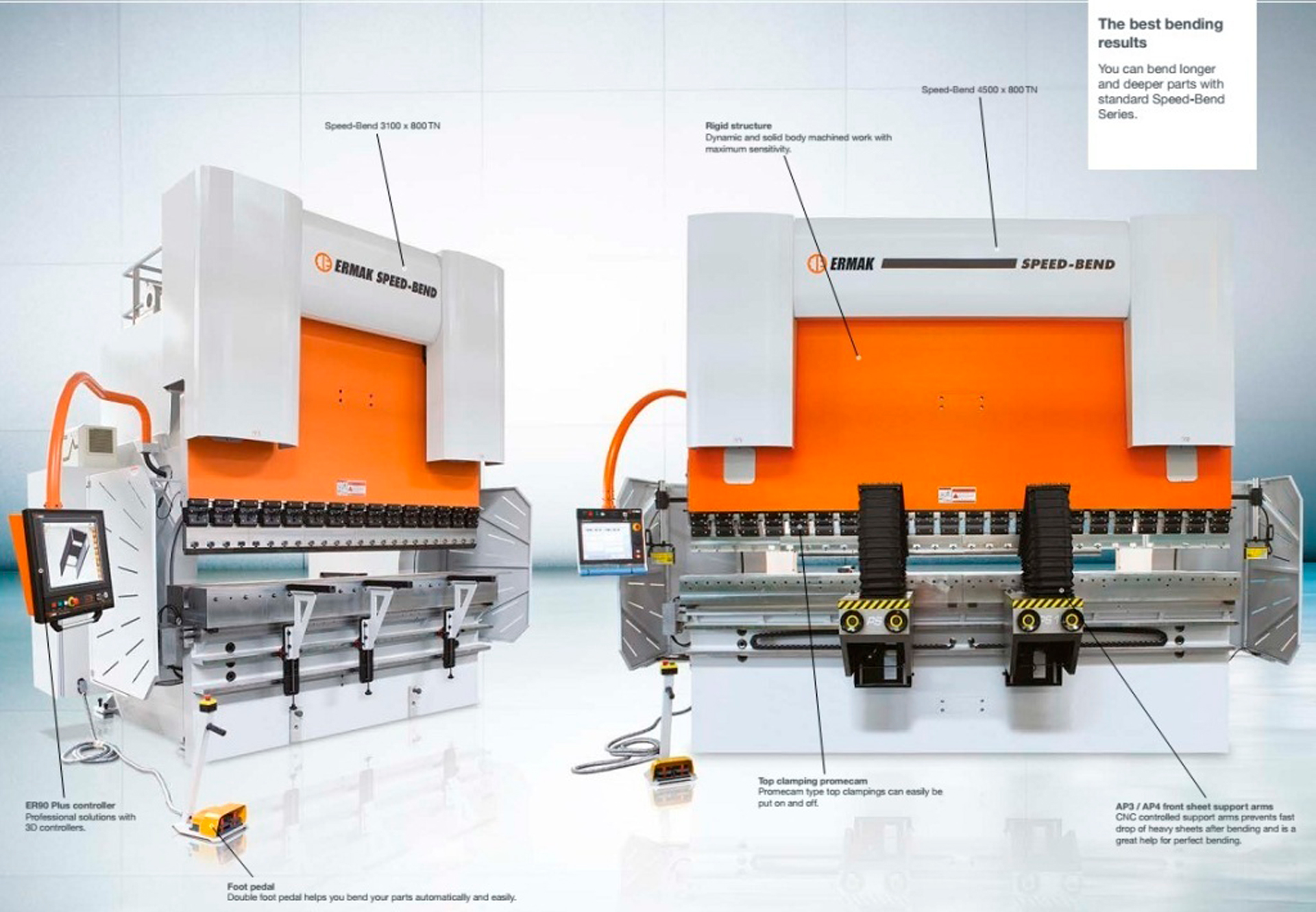

Автоматические поддержки AP3/AP4
Система измерения угла гиба Renishaw IMG100
Инструментальный шкаф и система WILA
Повышенная система ЧПУ Delem ER90Plus 3D с удалённым доступом
Гидравлический зажим пуансонов

Вес: 7600 кг.
Гидравлические листогибочные прессы
Количество гидравлических цилиндров 2 (Y1, Y2) шт
Максимальный ход поршня 275 мм
Максимальное усилие (200 бар) 100 тонн
Вырез в стойках (Зев) 410 мм
Количество передних поддержек листа 2 шт
Точность управления осями 0,001 (по оси Y) мм
Емкость памяти ЧПУ 1 Гб (оперативная), 256 Мб (память продуктов и инструментов)
Способ синхронизации цилиндров сервогидравлическая система HOERBIGER
Система крепления инструмента быстродействующая механическая система зажима пуансона типа Amada Promecam

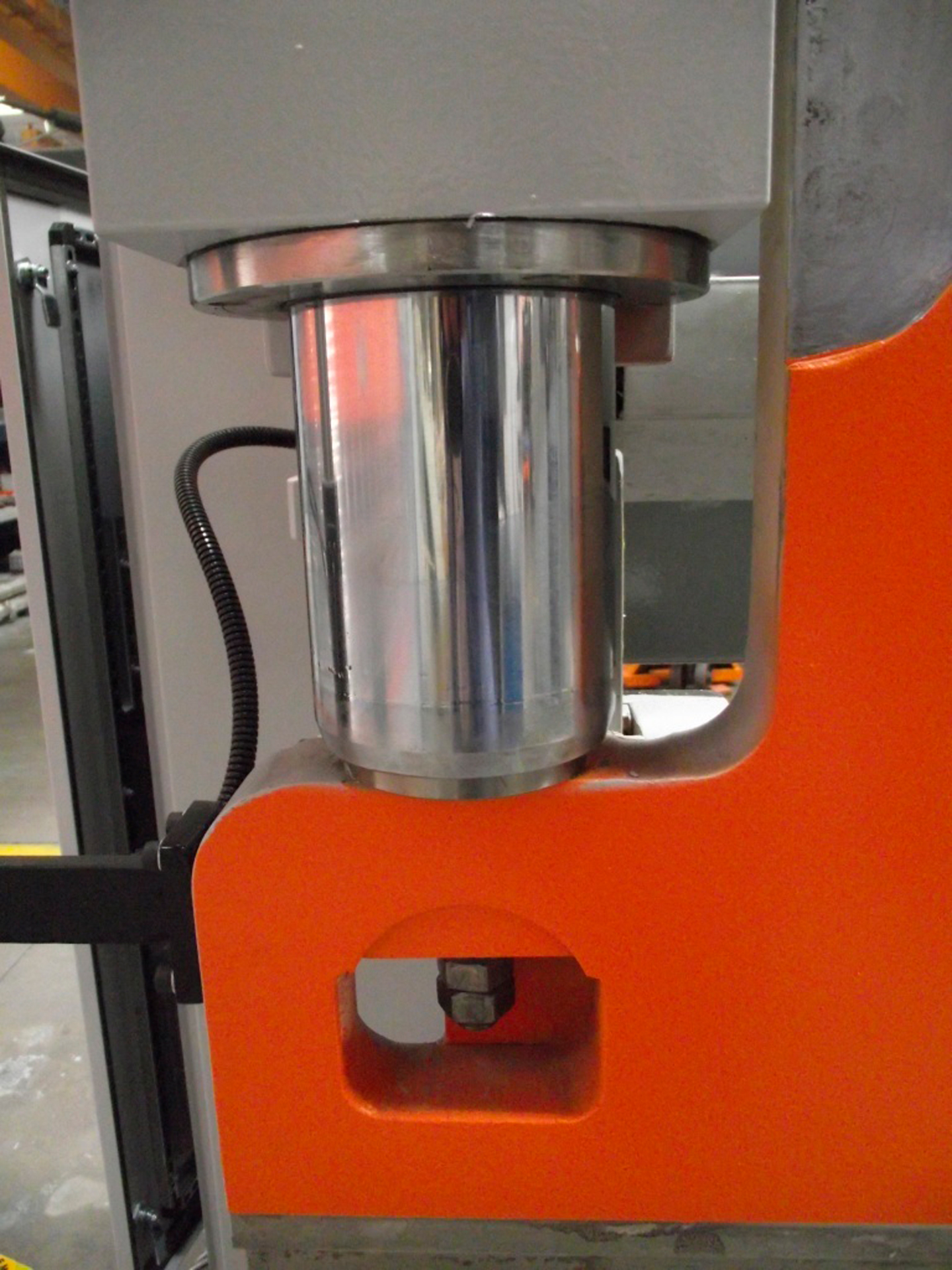

Материал цилиндров/поршней хромированные цилиндры, усиленные поршни
Материал рамы сварная сталь ST44 A-4
Просвет 530 мм
Расстояние между стойками 2 600 мм
Тип дисплея ЧПУ цветной TFT сенсорный экран 17"
Тип компенсации прогиба стола моторизированная система бомбирования (антипрогиб) стола типа Wila
Количество управляемых осей 6 (Y1, Y2, X, R, Z1, Z2)
Ход по оси X 800 мм
Ход по оси R 250 мм
Скорость опускания по Y 200 мм/с
Рабочая скорость по Y 12 мм/с
Скорость возврата по Y 190 мм/с
Общие характеристики
Тип системы смазки автоматическая
Электрическое напряжение (электропитание) 380 В
Частота переменного тока 50 Гц
Габаритный размер станка (ширина) 1 950 мм
Габаритный размер станка (глубина) 4 250 мм
Габаритный размер станка (высота) 2 800 мм
Бренд Ermaksan
Страна производитель Турция
Серия SPEED BEND PRO 3100-100
