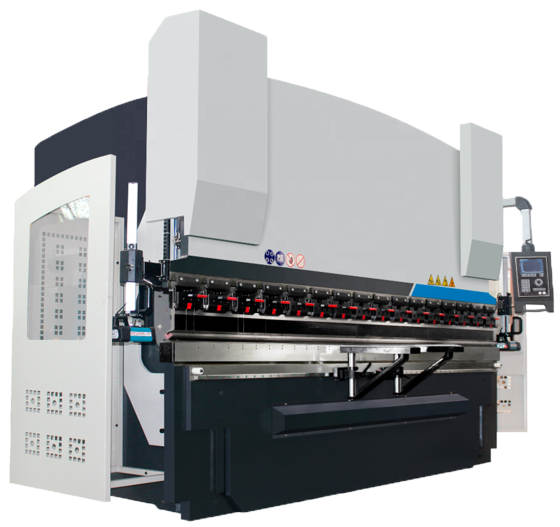

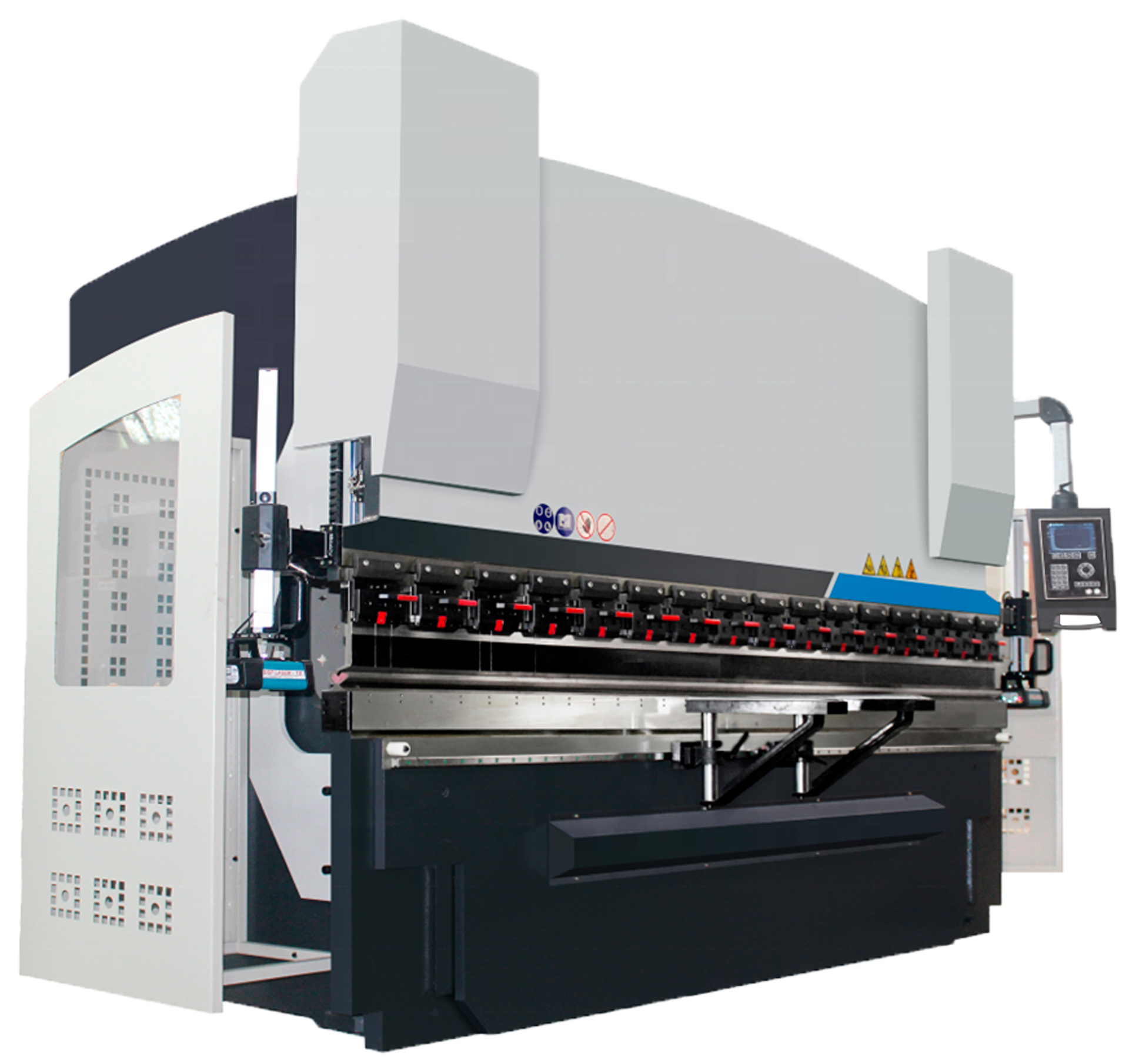

Гидравлический листогибочный пресс HPB-P 125/3200 WP1

Гидравлический листогибочный пресс HPB-P 125/3200 WP1 — это высокоточный станок с ЧПУ, предназначенный для гибки листового металла толщиной до 8 мм. Оборудование развивает усилие 125 тонн на длине гибки 3 200 мм и оснащено современной системой управления Cybelec CybTouch 12 с сенсорным интерфейсом. Благодаря моторизованной компенсации прогиба, четырёхосевому управлению и компонентам ведущих мировых брендов, пресс обеспечивает стабильное качество даже при серийном производстве сложных деталей. Это решение идеально подходит для предприятий, где важны точность, надёжность и гибкость в работе с листовым металлом.

Назначение и области применения

• Изготовление корпусных деталей, панелей, дверей и несущих конструкций для машиностроения, строительства и энергетики.
• Производство вентиляционных коробов, фасадных элементов и металлоконструкций.
• Гибка листов из углеродистой, нержавеющей стали и алюминия с высокой повторяемостью угла.
• Эффективная работа как в мелкосерийном, так и в крупносерийном производстве благодаря автоматизации и высокой точности.

Ключевые функциональные возможности

Преимущества использования

• Высокая точность: повторяемость угла гиба благодаря моторизованной компенсации прогиба и оптической синхронизации.
• Интуитивное управление: сенсорный экран, USB, Wi-Fi, поддержка русского языка и 2D-визуализация процесса.
• Надёжность: компоненты Bosch-Rexroth, Schneider, HIWIN и GIVI обеспечивают долгий срок службы.
• Гибкость: быстрая перенастройка под новые задачи, работа с разными толщинами и материалами.
• Безопасность: двухручное управление, аварийная остановка, защитное ограждение.

Гидравлический листогибочный пресс с ЧПУ HPB-P 125/3200 WP1 — это современное решение для предприятий, которым требуется точность, стабильность и производительность. Благодаря продуманной конструкции и интеллектуальному управлению, листогибочный станок успешно справляется как с простыми, так и с многогибочными задачами.

Технические характеристики

Детальное описание узлов станка

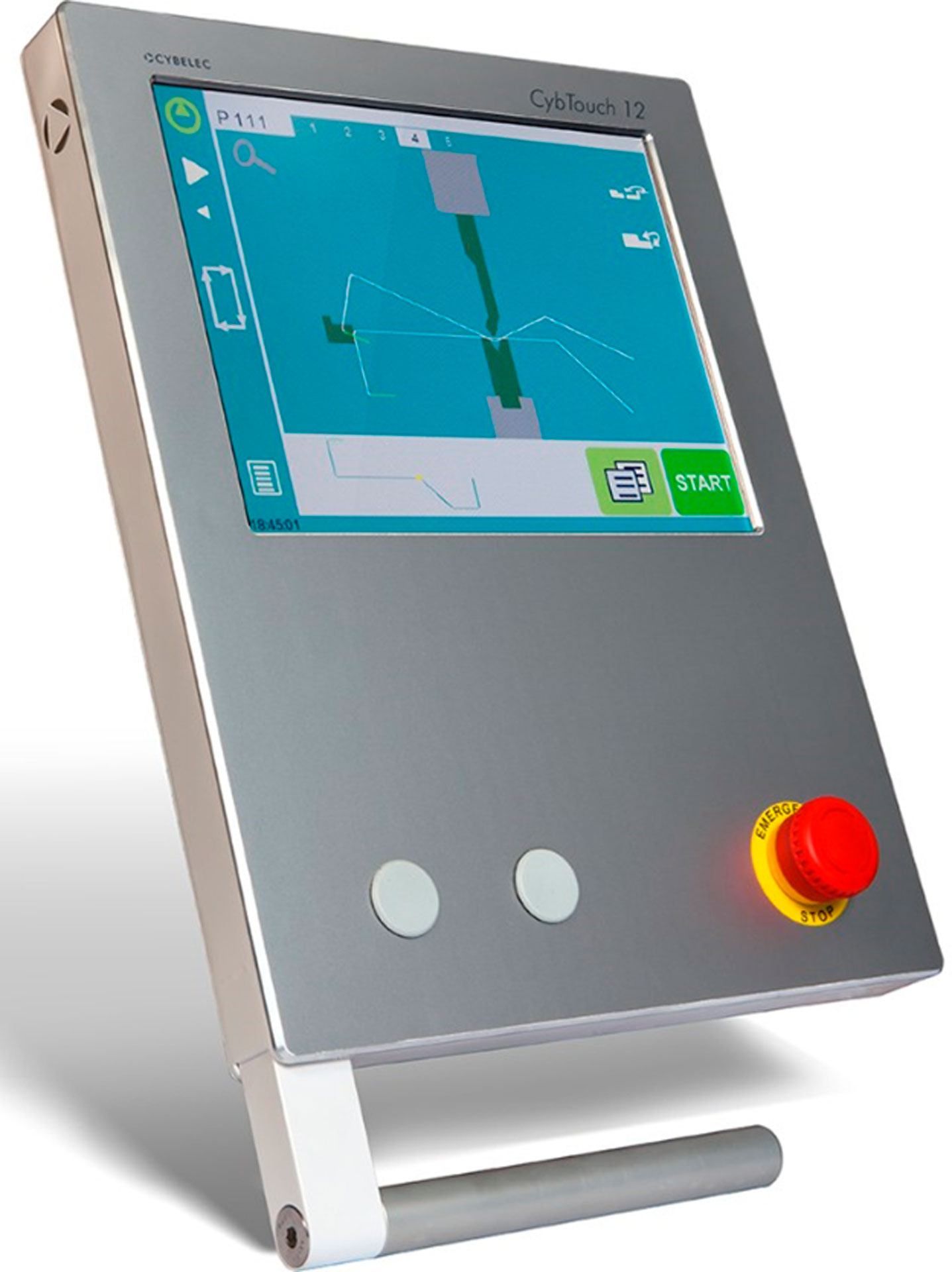

Система управления Cybelec CybTouch 12

• Сенсорный дисплей с интуитивным интерфейсом и крупными элементами управления.
• Автоматический расчёт усилия, угла гиба, последовательности операций и компенсации прогиба.
• Поддержка USB, Wi-Fi, резервное копирование, обновление ПО с ПК.
• Возможность визуализации процесса в 2D и моделирования траектории.
• Управление четырьмя осями: Y1, Y2 (ползун), X и R (задний упор).

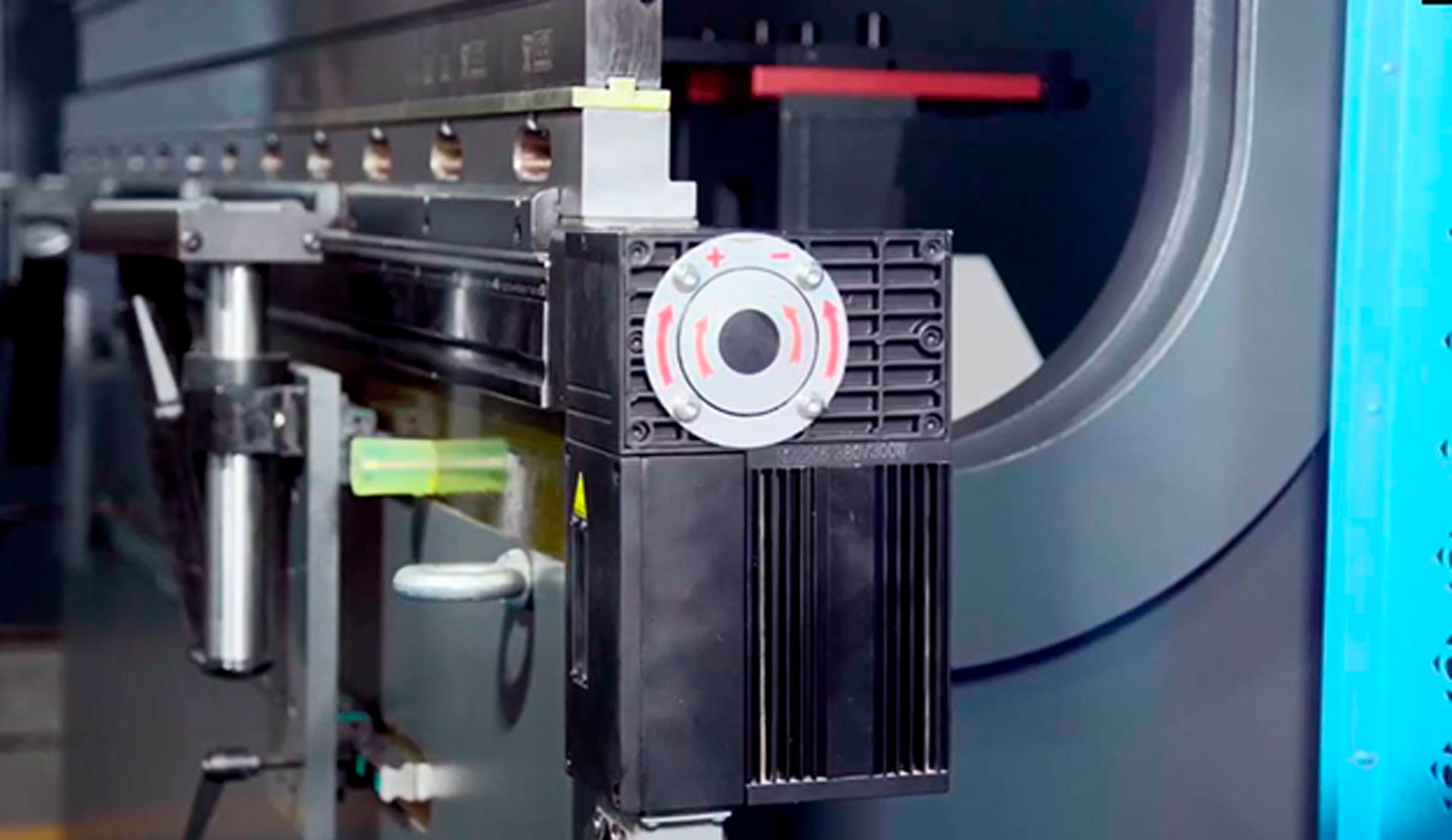

Моторизованная компенсация прогиба

• Система автоматически рассчитывает и корректирует прогиб гибочной балки в зависимости от длины, толщины и материала заготовки.
• Исключает необходимость ручной настройки и обеспечивает равномерный угол гиба по всей длине детали.
• Особенно важна при работе с листами длиной более 2 метров.

Станина

• Изготавливается из высококачественной стали Q235 методом сварки.
• После сборки проходит термическую обработку для снятия внутренних напряжений.
• Все рабочие поверхности обрабатываются на обрабатывающем центре за один установ — это гарантирует геометрическую точность и долговечность.

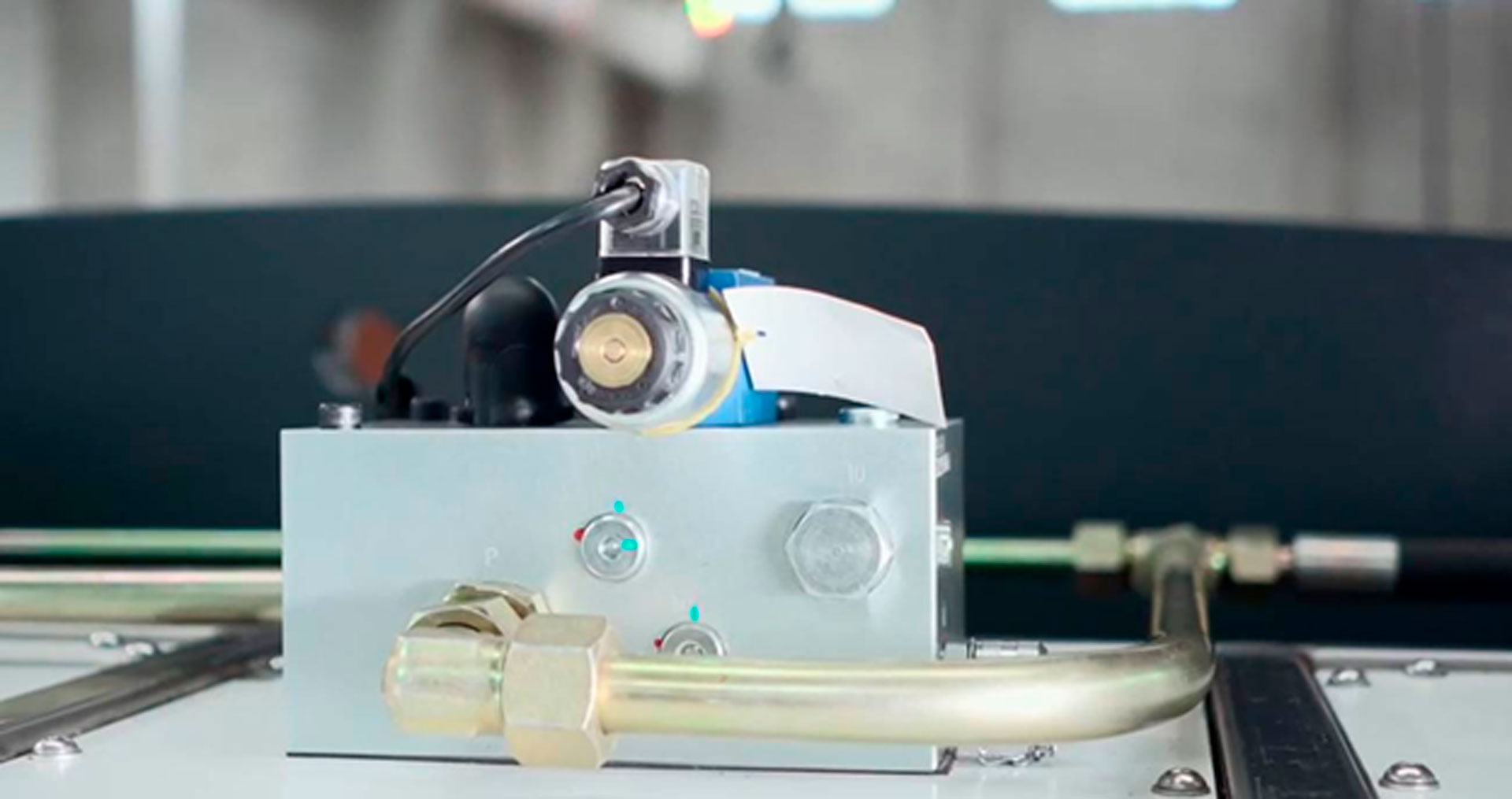

Гидравлическая система

• Производитель — Bosch-Rexroth (Германия).
• Обеспечивает стабильное усилие, плавный ход и синхронизацию цилиндров.
• Встроенная защита от перегрузок и утечек масла.

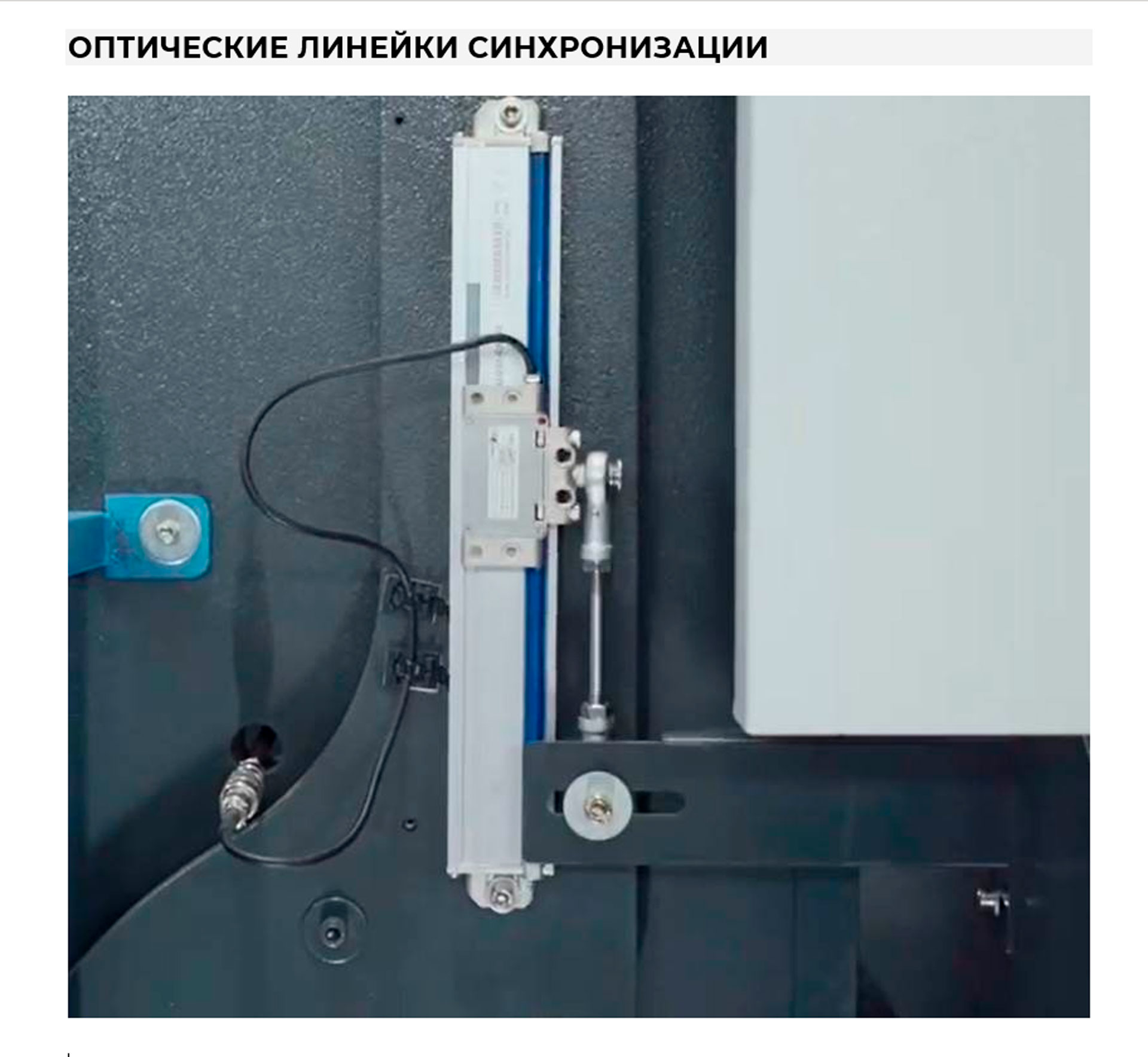

Система синхронизации

• Оптические линейки GIVI (Италия) по осям Y1 и Y2 обеспечивают точное позиционирование ползуна.
• Гарантирует одинаковый угол гиба по всей длине даже при максимальном усилии.

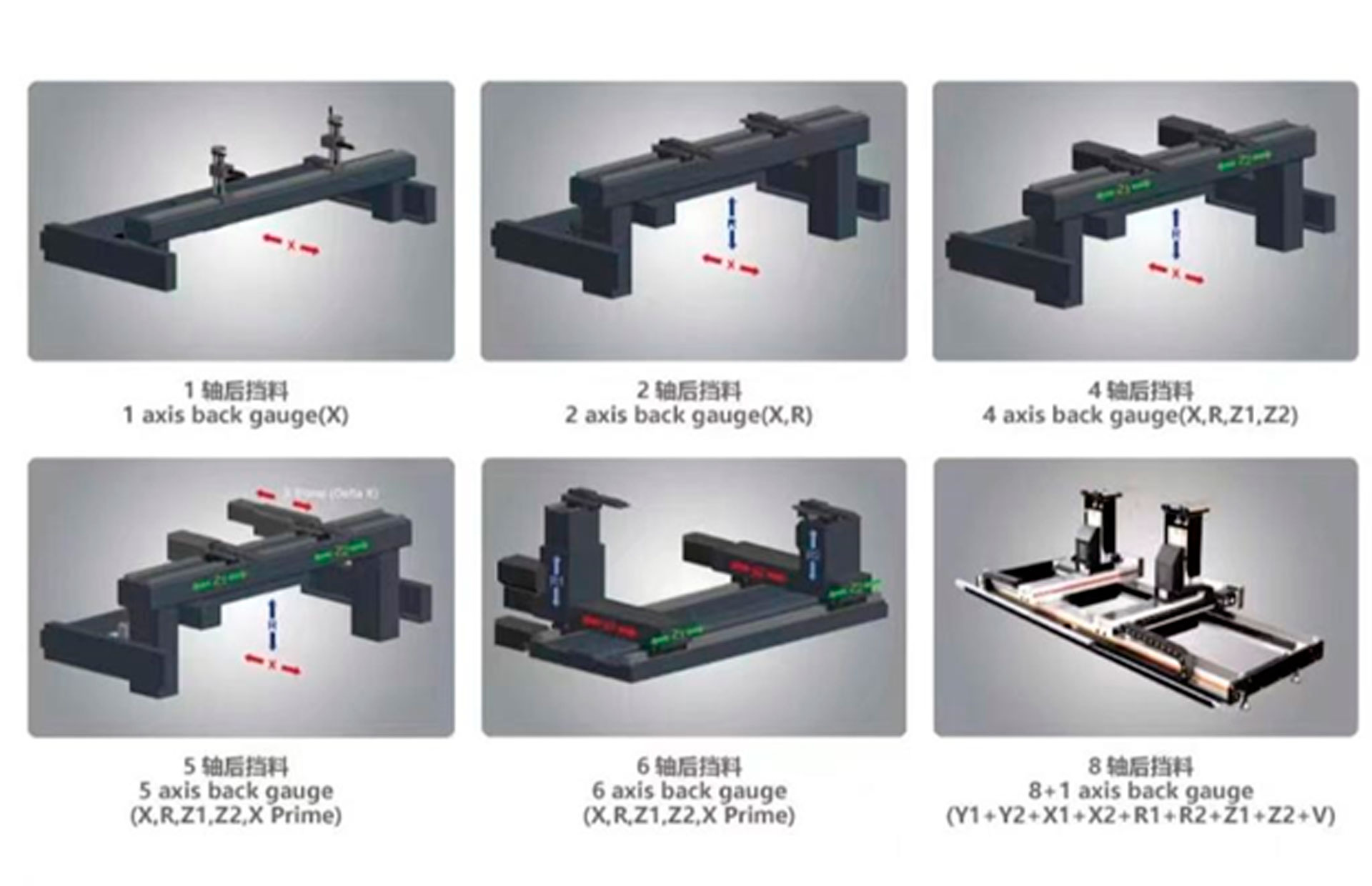

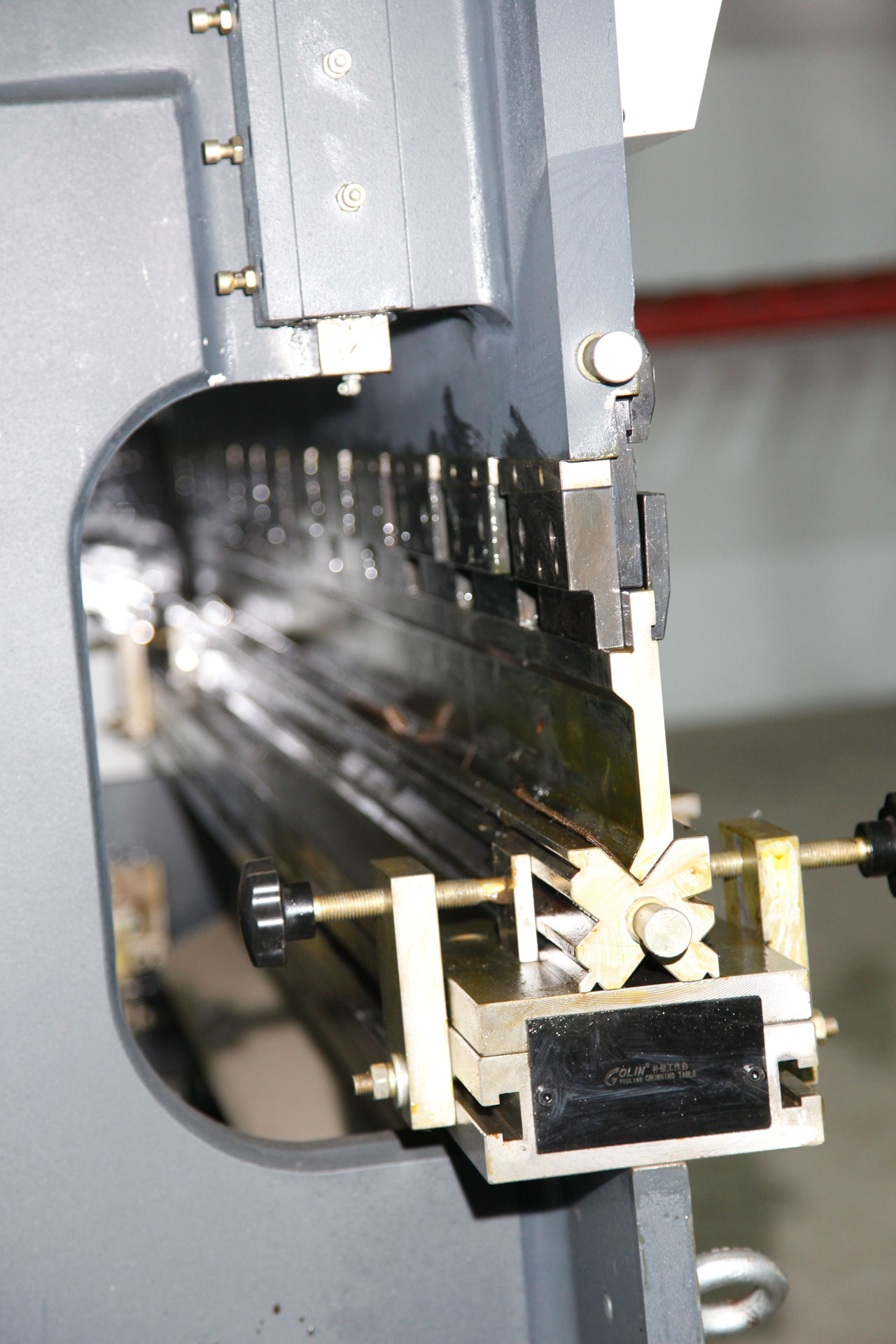

Задний упор

• Программируемые оси X (глубина) и R (высота).
• Ручные оси Z1 и Z2 — для перемещения пальцевых блоков влево и вправо.
• Оснащён линейными направляющими и ШВП HIWIN — плавное и точное перемещение.

Главные достоинства станка

1. Точность: моторизованная компенсация прогиба и оптическая синхронизация.
2. Интеллект: система CybTouch 12 с автоматическими расчётами и визуализацией.
3. Надёжность: компоненты Bosch-Rexroth, Schneider, HIWIN, GIVI.
4. Производительность: быстрая перенастройка и стабильная работа в 2- и 3-сменном режиме.
5. Безопасность: полное соответствие требованиям промышленной безопасности.

Экономическая эффективность

HPB-P (125 тонн, 3 200 мм) WP1 — пресс гидравлический листогибочный, цена на который оправдывает себя за счёт высокой производительности, минимальных простоев и низких затрат на обслуживание. Благодаря автоматизации и точности, оборудование быстро окупается даже при умеренных объёмах производства. Надёжная конструкция и проверенные компоненты значительно снижают совокупную стоимость владения на протяжении всего срока службы.

Стандартная комплектация

• Система управления Cybelec CybTouch 12
• Моторизованная компенсация прогиба стола
• Гидравлическая система Bosch-Rexroth

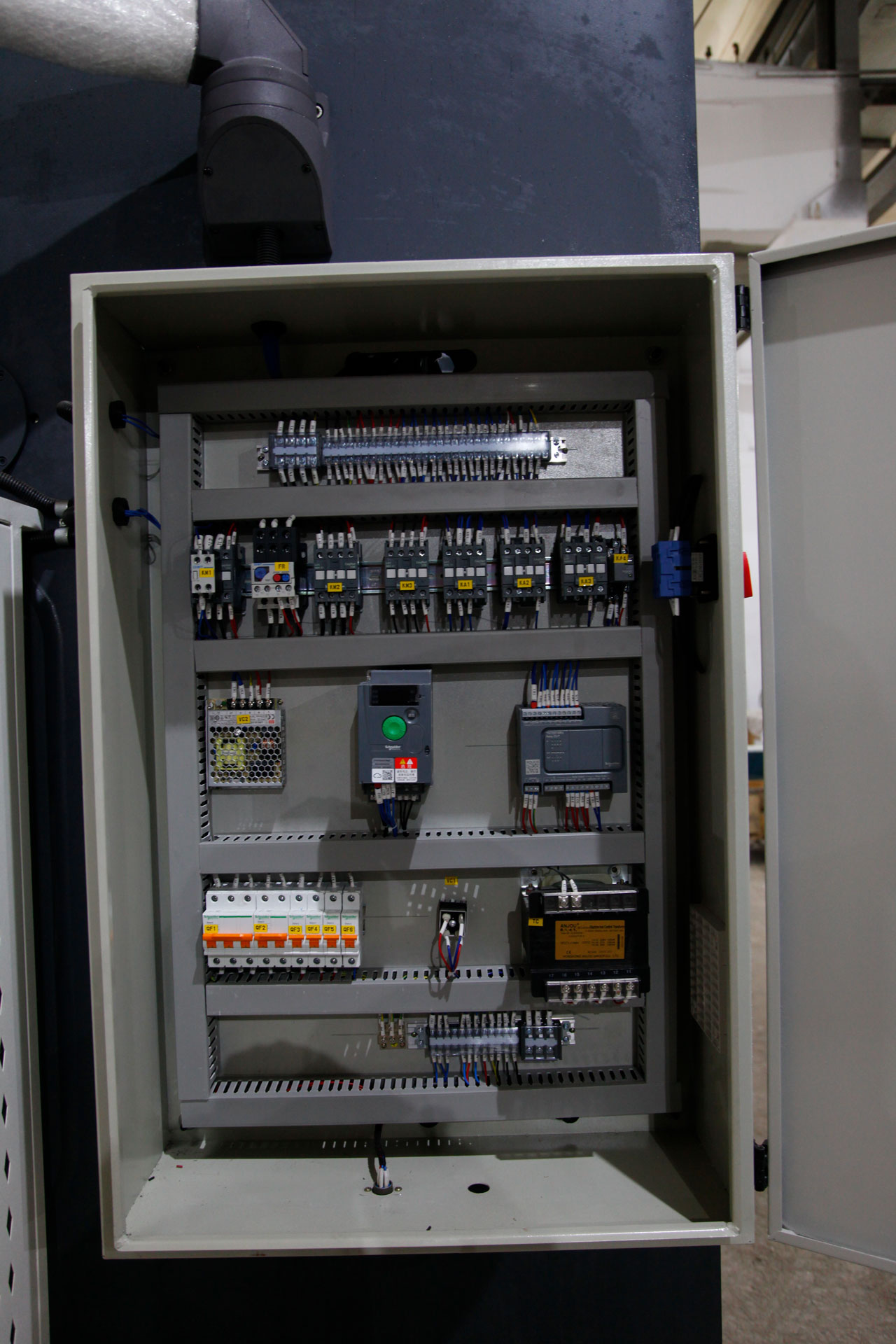

• Электроника Schneider Electric
• Направляющие и ШВП HIWIN
• Оптические линейки синхронизации GIVI
• Задний упор с 4 пальцевыми блоками
• Скользящие передние опоры с регулировкой по высоте

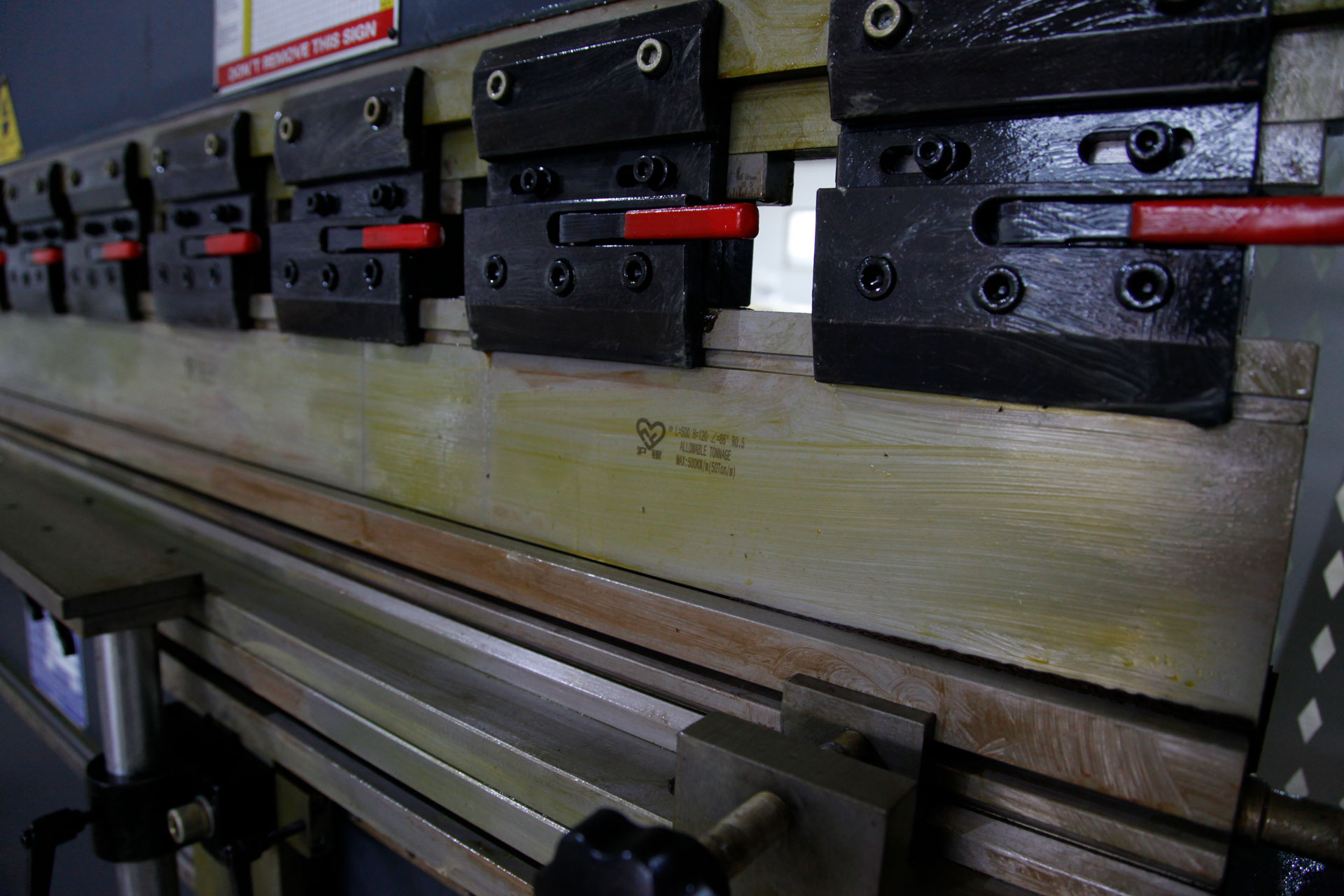

• Европейская система крепления инструмента Promecam

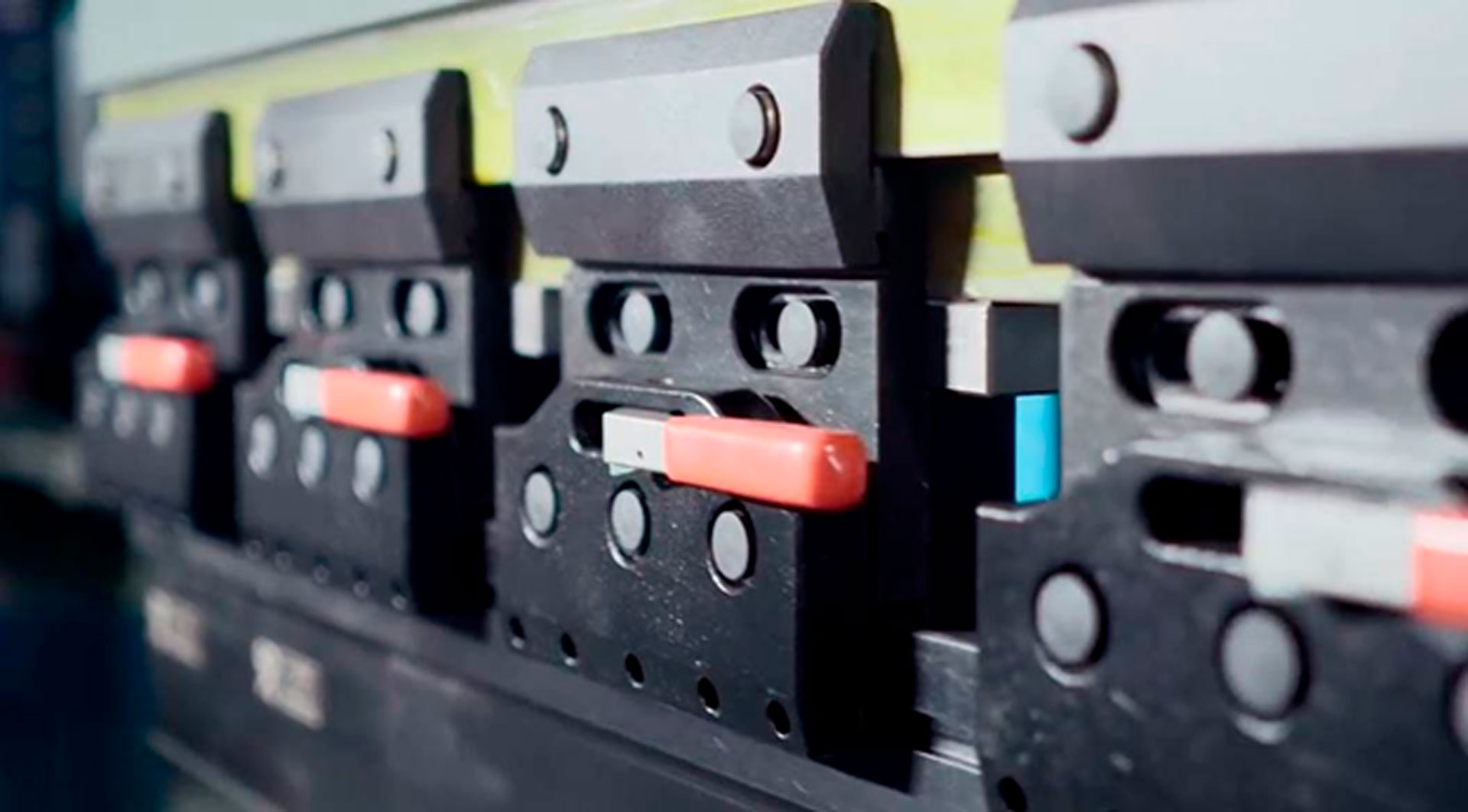

• Быстросъёмные зажимы пуансонов

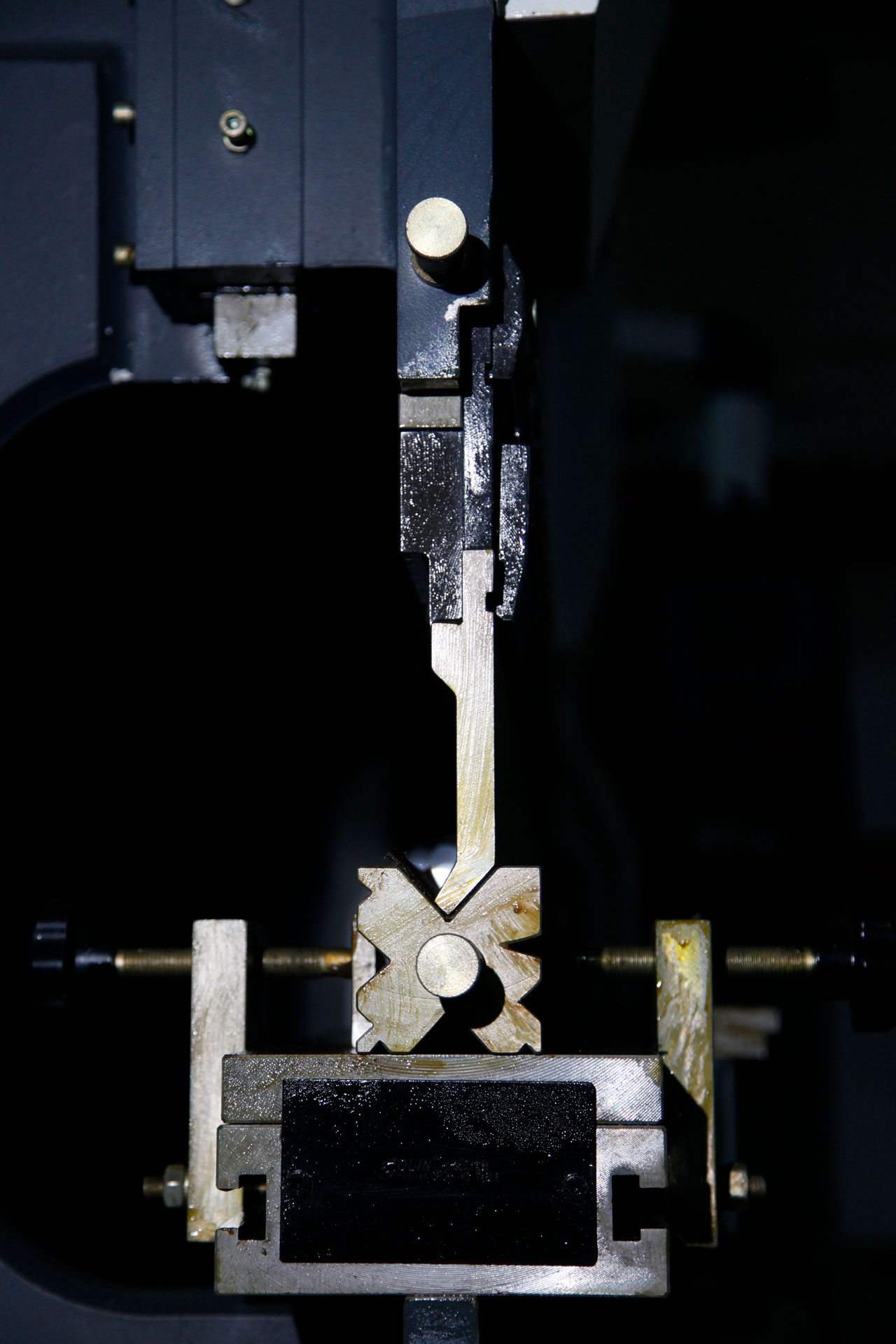

• Многоручьевая матрица и пуансон на всю длину гибки
• Руководство пользователя на русском языке

Дополнительные опции

• Световые барьеры безопасности (для соответствия стандарту CE)
• Дополнительный задний упор
• Увеличенный комплект оснастки
• Система автоматической загрузки листа
