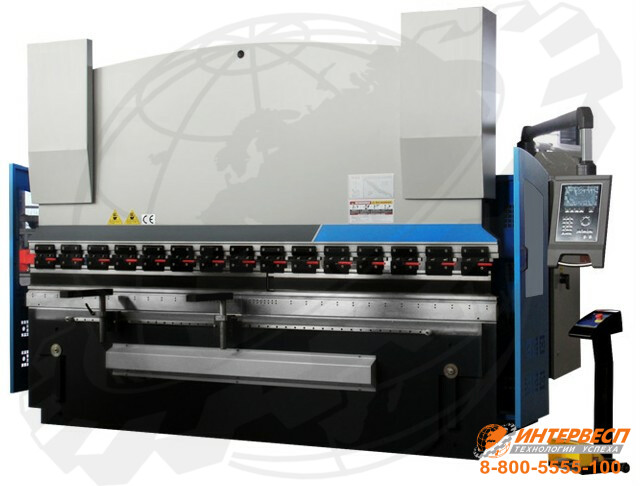

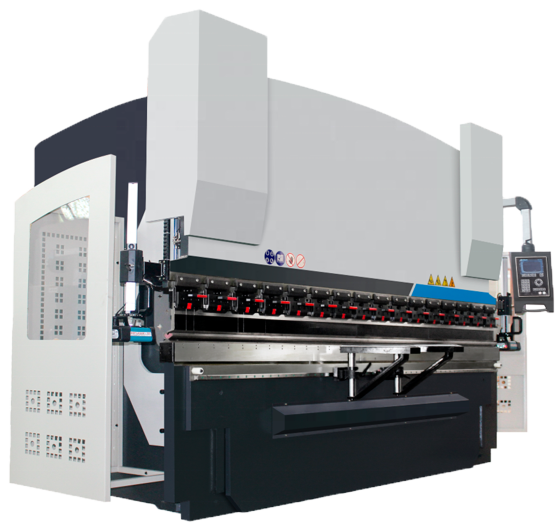

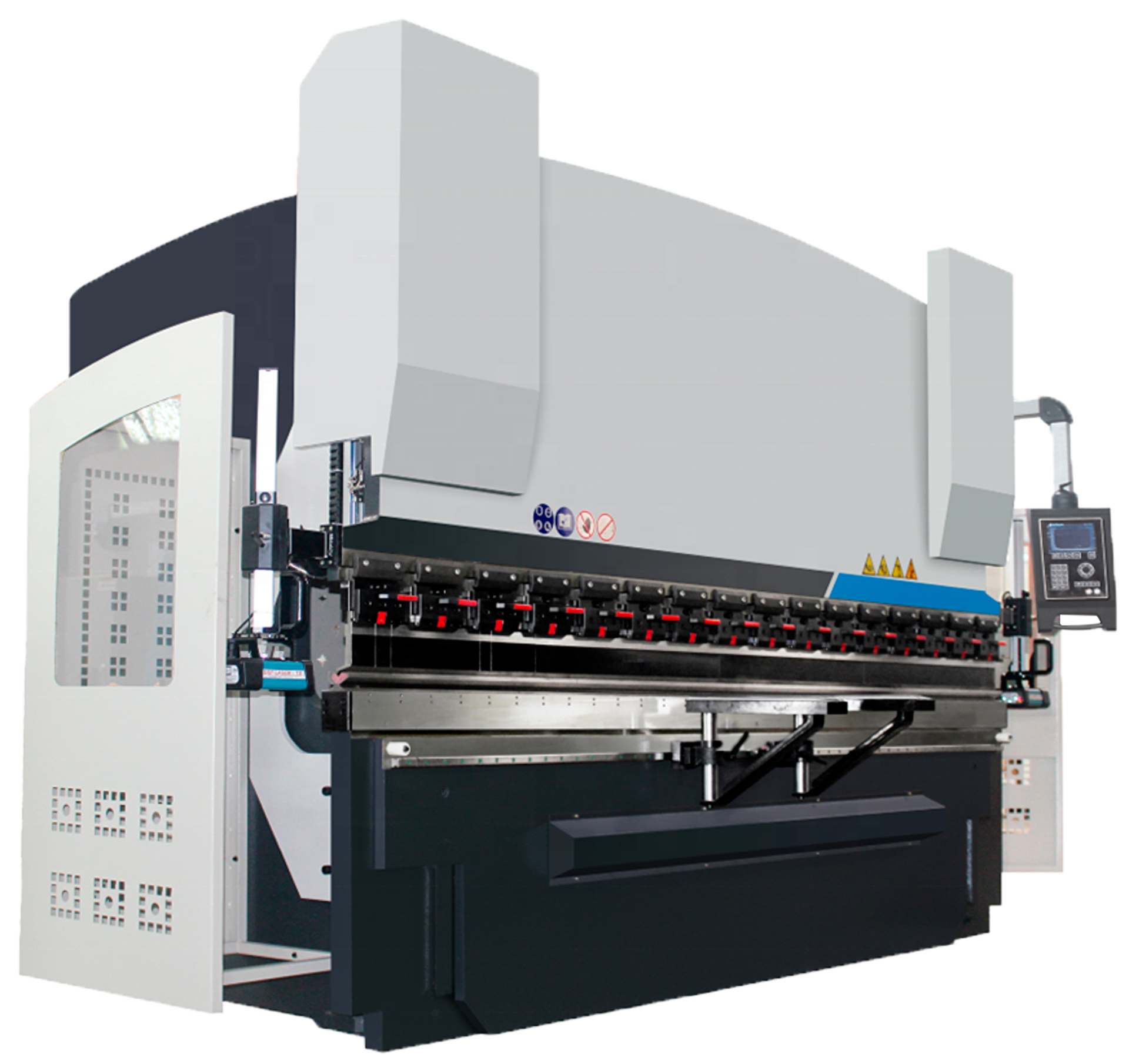

Гидравлический листогибочный пресс с ЧПУ HPB

Гидравлический листогибочный пресс с ЧПУ BOMEI HPB — это универсальная серия оборудования для высокоточной гибки листового металла, охватывающая широкий диапазон задач — от небольших ремонтных цехов до тяжёлого промышленного производства. Линейка включает модели с усилием от 30 до 300 тонн и длиной гибки от 1 600 до 3 200 мм. Все станки объединены общей архитектурой: сварная термообработанная станина, компоненты Bosch-Rexroth, Schneider Electric, HIWIN, система управления Estun E21 и европейский стандарт крепления инструмента Promecam. Для расширенных задач доступна серия HPB-P с продвинутым контроллером Cybelec и моторизованной компенсацией прогиба. Оборудование применяется в машиностроении, судостроении, авиастройке, строительстве и производстве металлоконструкций.

Назначение и области применения

• Гибка листов толщиной до 25 мм (в зависимости от модели и усилия).
• Производство корпусов, дверей, панелей, шкафов, каркасов и несущих элементов.
• Изготовление крупногабаритных профилей для строительства, энергетики и транспорта.
• Серийное и мелкосерийное производство с высокой повторяемостью и точностью (±0.1 мм).

Ключевые функциональные возможности

Преимущества использования

• Точность: повторяемость ±0.1 мм благодаря жёсткой станине и качественным направляющим.
• Энергоэффективность: мощность от 3 кВт (HPB 30) до 18.5 кВт (HPB 300) — в 2–3 раза ниже аналогов с электромеханикой.
• Безопасность: двухручное управление, аварийная остановка, защитные ограждения (опционально — световые барьеры).
• Универсальность: один станок — от тонких листов до толстостенных конструкций.
• Надёжность: проверенные компоненты и усиленная станина из стали Q235.

Гидравлический листогибочный пресс с ЧПУ — это проверенное решение для предприятий, где важны стабильность, долговечность и экономичность. Благодаря модульной конструкции и широкому выбору моделей, серия HPB охватывает практически все потребности современного производства.

Сравнение моделей серии HPB

Чем отличается серия HPB от HPB-P?

• Система управления: HPB — базовый контроллер Estun E21; HPB-P — сенсорный Cybelec CybTouch 12 с 2D-визуализацией и автоматическим расчётом усилия.
• Компенсация прогиба: в HPB — ручная (набор клиньев); в HPB-P — моторизованная, управляемая от ЧПУ.
• Число осей: HPB — 2 управляемые оси (X, Y); HPB-P — до 4 осей (Y1, Y2, X, R).
• Интерфейс: HPB — текстовый дисплей; HPB-P — цветной сенсорный экран, USB, Wi-Fi, резервное копирование.
• Точность: обе серии обеспечивают ±0.1 мм, но HPB-P снижает влияние человеческого фактора за счёт автоматики.

Детальное описание узлов станка

Станина

• Изготавливается из высококачественной стали Q235 методом сварки.
• Термообработка после сварки устраняет внутренние напряжения.
• Обработка на ЧПУ-центре за один установ — гарантия геометрической точности.
• Усиленные стойки и траверса выдерживают многолетнюю эксплуатацию при максимальных нагрузках.

Гидравлическая система

• Производитель — Bosch-Rexroth (Германия).
• Двухцилиндровая конструкция с синхронизацией через торсионный вал.
• Две скорости: быстрый холостой ход и медленный рабочий — для повышения производительности и точности.
• Цилиндры из стали 45 с закалкой и чистовой расточкой.

Система управления Estun E21

• Управление по осям X (глубина упора) и Y (ход траверсы).
• Память: до 40 программ, по 25 шагов в каждой.
• Точность позиционирования: 0.1 мм.
• Функции: автозадержка в нижней точке, отвод упора, восстановление программы одной кнопкой.
• Русскоязычный интерфейс, диагностика ошибок.

Задний упор и компенсация прогиба

• Программируемая ось X, ручные оси R (высота), Z1/Z2 (боковое перемещение пальцев).
• Пальцевые блоки (от 2 до 4 шт.) обеспечивают точную установку листа.
• Ручная компенсация прогиба — набор регулируемых клиньев под матрицей, настраиваемых вручную под каждый режим гибки.

Безопасность и эргономика

• Двухручное управление предотвращает случайный пуск.
• Аварийная остановка на панели и выносной педали.
• Передние опоры с регулировкой по высоте упрощают работу с тяжёлыми листами.
• Подсветка рабочей зоны (в комплектации).

Главные достоинства листогибочного пресса

1. Надёжность: компоненты Bosch-Rexroth, Schneider, HIWIN.
2. Точность: ±0.1 мм повторяемости — стабильное качество партии.
3. Энергоэффективность: от 3 кВт — низкие эксплуатационные затраты.
4. Модульность: от 30 до 300 т — под любые задачи.
5. Совместимость: инструмент Promecam — широкий выбор матриц и пуансонов.

Экономическая эффективность

HPB — пресс гидравлический листогибочный, купить который выгодно как для малого, так и для крупного бизнеса. Благодаря низкому энергопотреблению, минимальным затратам на обслуживание и высокой надёжности компонентов, оборудование быстро окупается даже при умеренной загрузке. Стандартная оснастка и совместимость с системой Promecam снижают расходы на инструмент. Долговечная станина и отсутствие сложной механики минимизируют простои и ремонтные издержки на протяжении всего срока службы.

Стандартная комплектация (все модели HPB)

• Система управления Estun E21
• Гидравлика Bosch-Rexroth
• Электроника Schneider Electric
• Направляющие и ШВП HIWIN
• Многоручьевая матрица и пуансон на всю длину гибки
• Пальцевые блоки заднего упора (2–4 шт.)
• Передние опоры с регулировкой по высоте
• Ручная система компенсации прогиба
• Европейская система крепления инструмента Promecam
• Быстросъёмные зажимы пуансонов (опционально в базе)
• Руководство пользователя на русском языке

Опции

• Световые барьеры безопасности
• Дополнительный задний упор
• Быстросъёмные зажимы Promecam (если не включены)
• Подъёмные стропы и опоры для выставления
• Комплект ЗИП и расширенная гарантия
