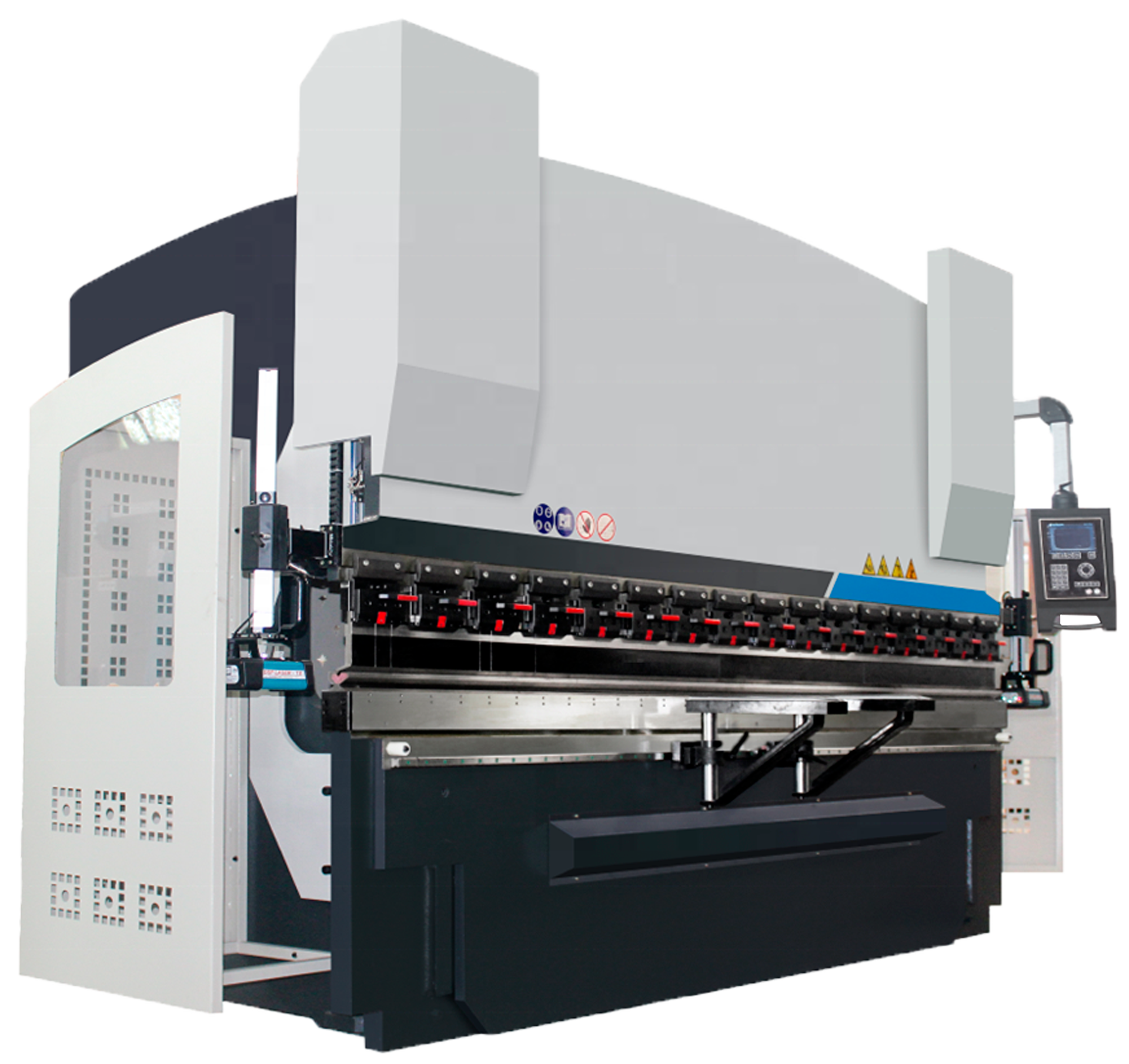

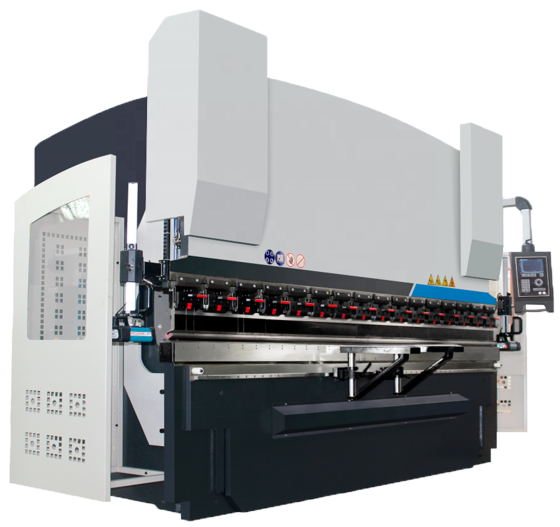

Гидравлический листогибочный пресс с ЧПУ HPB 100/2500

Гидравлический листогибочный пресс HPB 100/2500 — это надёжный листогиб для профессиональной гибки металлических листов, формирования коробов и профилей. Оснащён гидравликой Bosch-Rexroth, электроникой Schneider, контроллером Estun E21 и направляющими HIWIN. Гидравлические листогибочные прессы такого типа используются в машиностроении, судостроении и строительстве.

Назначение и области применения

• Производство замкнутых профилей и коробок в приборостроении.
• Изготовление корпусных деталей для автомобильной отрасли.
• Формирование цилиндрических и конических элементов в авиации.
• Гибка листов для несущих конструкций и ограждений.

Ключевые функциональные возможности

Преимущества использования

• Точная синхронизация исключает перекосы при гибке.
• Энергоэффективная гидравлика снижает затраты.
• Системы безопасности защищают оператора от травм.
• Автоматизация ускоряет производственный цикл.
• Прочная рама с термическим отпуском устойчива к деформациям.

Листогибочный станок HPB 100/2500 предназначен для серийной обработки листов с высокой точностью. Гидравлический листогиб сочетает надёжность и простоту эксплуатации.

Технические характеристики листогибочного пресса

Детальное описание узлов станка

Гидравлическая система

• Bosch-Rexroth обеспечивает синхронизацию цилиндров через торсионный вал.
• Цилиндры из стали 45 с закалкой и чистовой расточкой.
• Энергоэффективные компоненты снижают расход энергии.
• Надёжная работа в интенсивном режиме.

Контроллер Estun E21

• Программирование угла гибки в градусах без ручных расчётов.
• Управление осями Y и X с точностью 0,1 мм.
• Библиотека инструментальной оснастки для быстрой настройки.
• Сохранение 40 программ по 25 шагов в каждой.

Электромеханический задний упор

• Три упорных пальца с регулировкой по высоте.
• Перемещение по ШВП с инвертором для точности 0,1 мм.
• Автоматическое позиционирование после ввода программы.
• Программируемая задержка в нижней точке.

Быстросменная система крепления Promecam

• Быстросъёмные зажимы пуансона ускоряют смену инструмента.
• Пуансон набран из сегментов по 500 мм.
• Многоручьевая 4-сторонняя матрица на всю длину гибки.
• Совместимость с европейским стандартом.

Передние поддерживающие суппорты

• Две скользящие опоры по линейным направляющим HIWIN.
• Регулировка по высоте для удобной укладки листа.
• Подсветка рабочей зоны для точного позиционирования.
• Плавное перемещение тяжёлых заготовок.

Панель управления и безопасность

• Эргономичная панель с выносной педалью.
• Кнопка аварийной остановки в зоне доступа.
• Защитное ограждение тыльной зоны пресса.
• Ручная система компенсации прогиба стола.

Главные достоинства листогибочного пресса

1. Точность: Программирование углов и позиционирование 0,1 мм.
2. Производительность: Быстрая переналадка и автоматизация.
3. Надёжность: Прочная рама с термическим отпуском.
4. Безопасность: Ограждения и аварийная остановка.
5. Универсальность: Для простых и сложных гибов.

Экономическая эффективность

HPB (100 тонн, 2500 мм) - гидравлический листогибочный пресс с чпу, купить который выгодно для серийного производства профилей и коробов. Листогиб минимизирует брак и энергозатраты, обеспечивая быструю окупаемость.

Комплектация

• Система управления Estun E21
• Задний упор с линейными направляющими HIWIN
• Пальцевые блоки заднего упора с регулировкой по высоте
• Подсветка рабочей зоны
• Европейская система крепления Promecam
• Скользящие передние опоры с HIWIN
• Гидравлическая система Bosch-Rexroth
• Электронные компоненты Schneider
• Быстросъёмные зажимы пуансона
• Руководство на русском языке
• Многоручьевая матрица и пуансон 90°
• Ручная компенсация прогиба стола

Дополнительные опции

• Дополнительный задний упор
• Автоматическая система компенсации прогиба
• Контроллер Estun E22
• Увеличенный просвет и зев
• Система ЧПУ Delem или Cybelec
