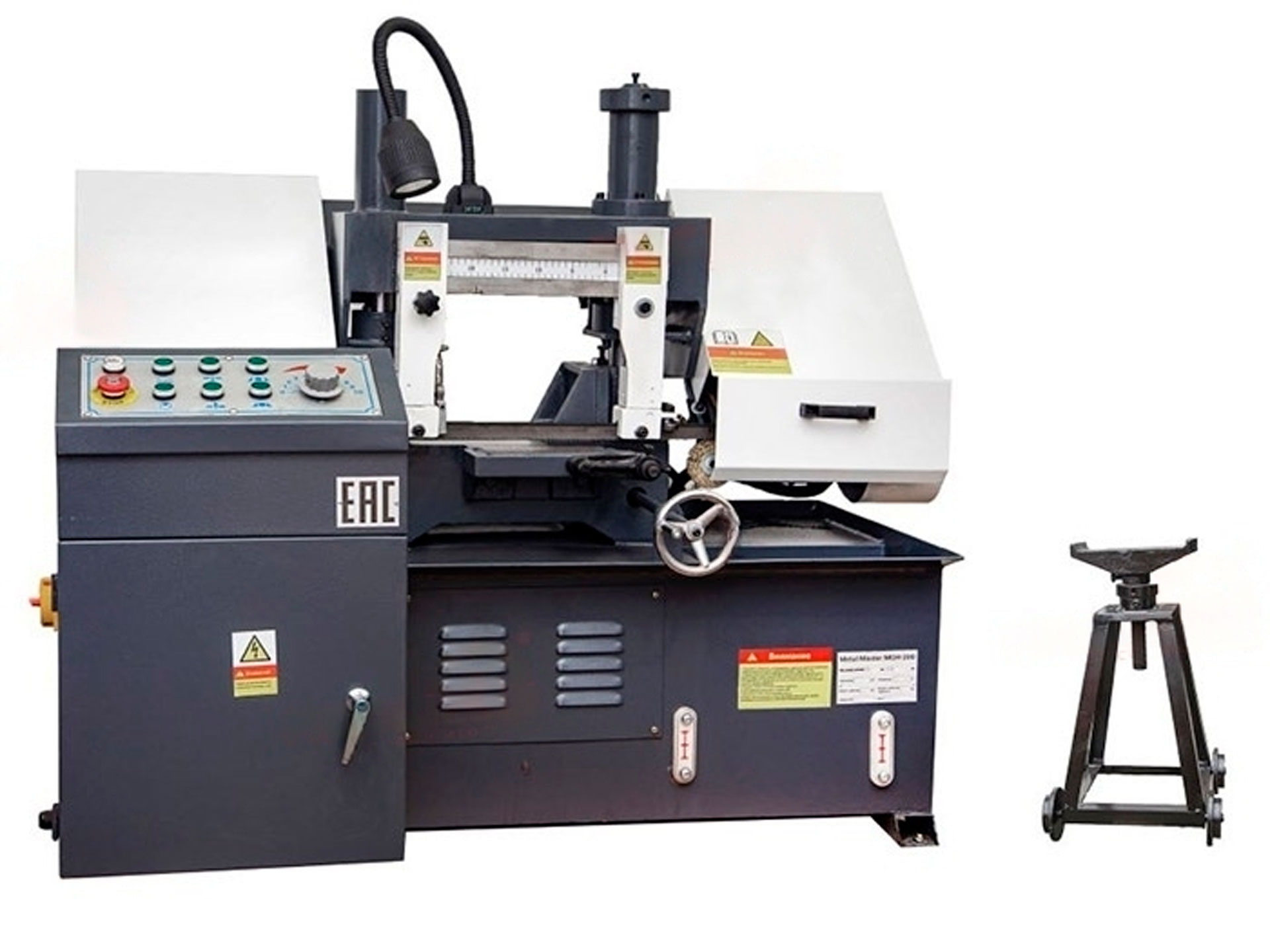

Ленточнопильный двухколонный полуавтоматический станок G4230

Ленточнопильный двухколонный полуавтоматический станок G4230 - индустриальное оборудование для точной резки конструкционной стали. Гидропривод и три ступени скорости обеспечивают стабильный раскрой проката сечением до 300 мм.

Назначение и области применения

• Раскрой сортового, трубного и фасонного металлопроката из конструкционных сталей.
• Изготовление элементов металлоконструкций и заготовок для последующей механической обработки.
• Обслуживание ремонтных мастерских и производственных участков с высокими требованиями к ресурсу оборудования.
• Прямая резка под углом 90° с гарантией перпендикулярности торца.

Ключевые функциональные возможности

Преимущества использования

• Жесткость базы: Двухколонная архитектура нивелирует вибрации, обеспечивая строгую перпендикулярность реза.
• Универсальность режимов: Три фиксированные скорости позволяют работать как с мягкими, так и с твердыми заготовками.
• Надежный захват: Гидравлические тиски исключают смещение проката в момент внедрения зубьев полотна.
• Долговечность оснастки: Подшипниковые направляющие и система очистки продлевают срок службы ленты.
• Простота интеграции: Компактные габариты и готовность к работе ускоряют запуск участка.

Агрегат сочетает массивную станину, гидравлическую автоматизацию цикла и продуманную систему охлаждения, становясь надежным инструментом для металлообрабатывающих предприятий.

Технические характеристики станка

Детальное описание узлов станка

Двухколонная станина и пильная рама

• Массивная двухколонная база исключает боковые люфты и вибрации, что критично для сохранения перпендикулярности торца при резке сплошного и профильного металла.
• Пильная рама перемещается вниз и вверх по двум прецизионным направляющим посредством гидроцилиндра, обеспечивая плавное внедрение инструмента в заготовку.

Приводной узел и скоростные режимы

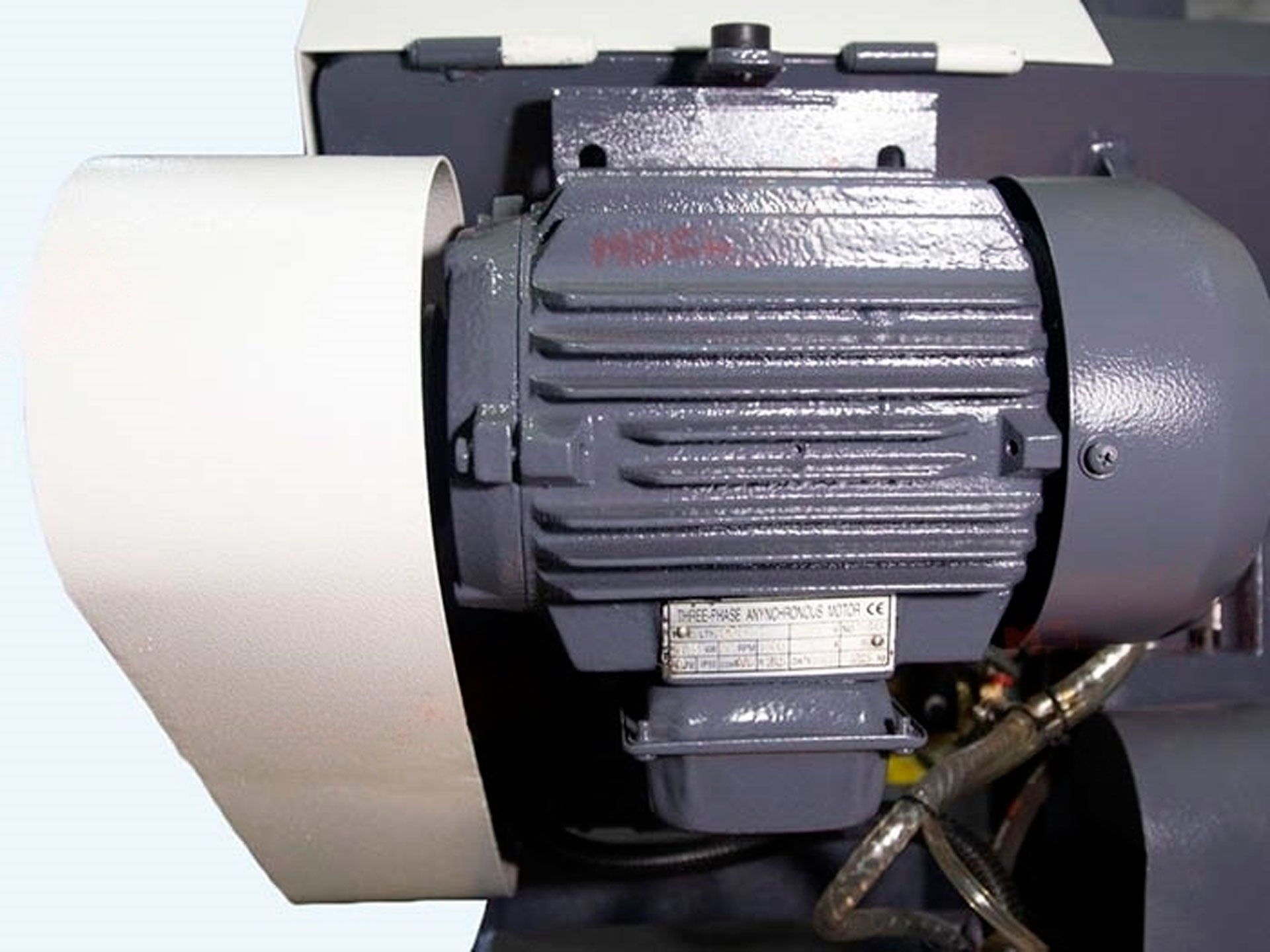

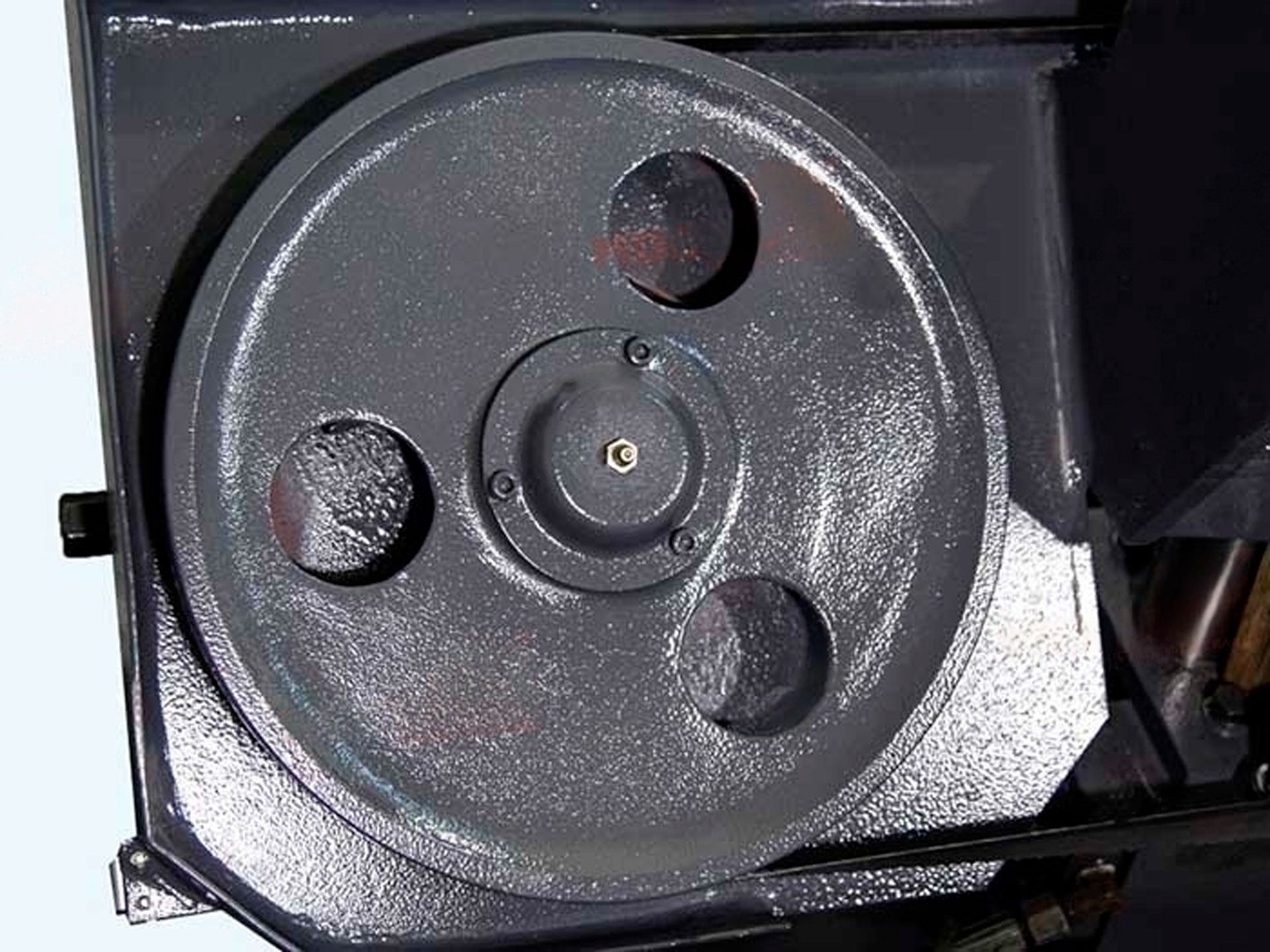

• Главный двигатель мощностью 2,2 кВт вращает чугунные шкивы, на которые натянуто биметаллическое полотно длиной 3 505 мм.
• Ступенчатый шкив позволяет механически переключать три скорости движения ленты (27, 45 и 69 м/мин), подбирая оптимальный режим под твердость стали и сечение проката.

Направляющие полотна и механизм очистки

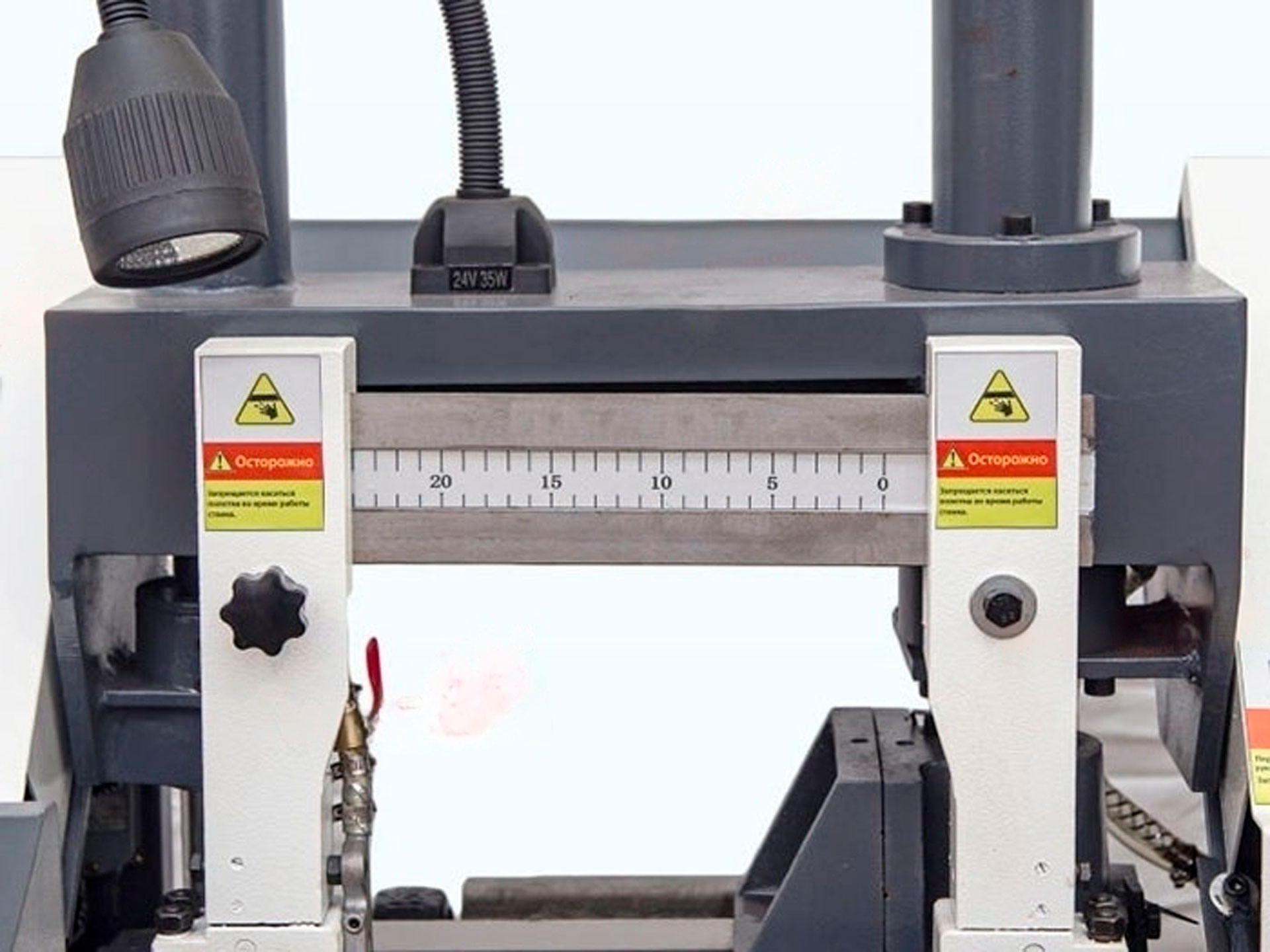

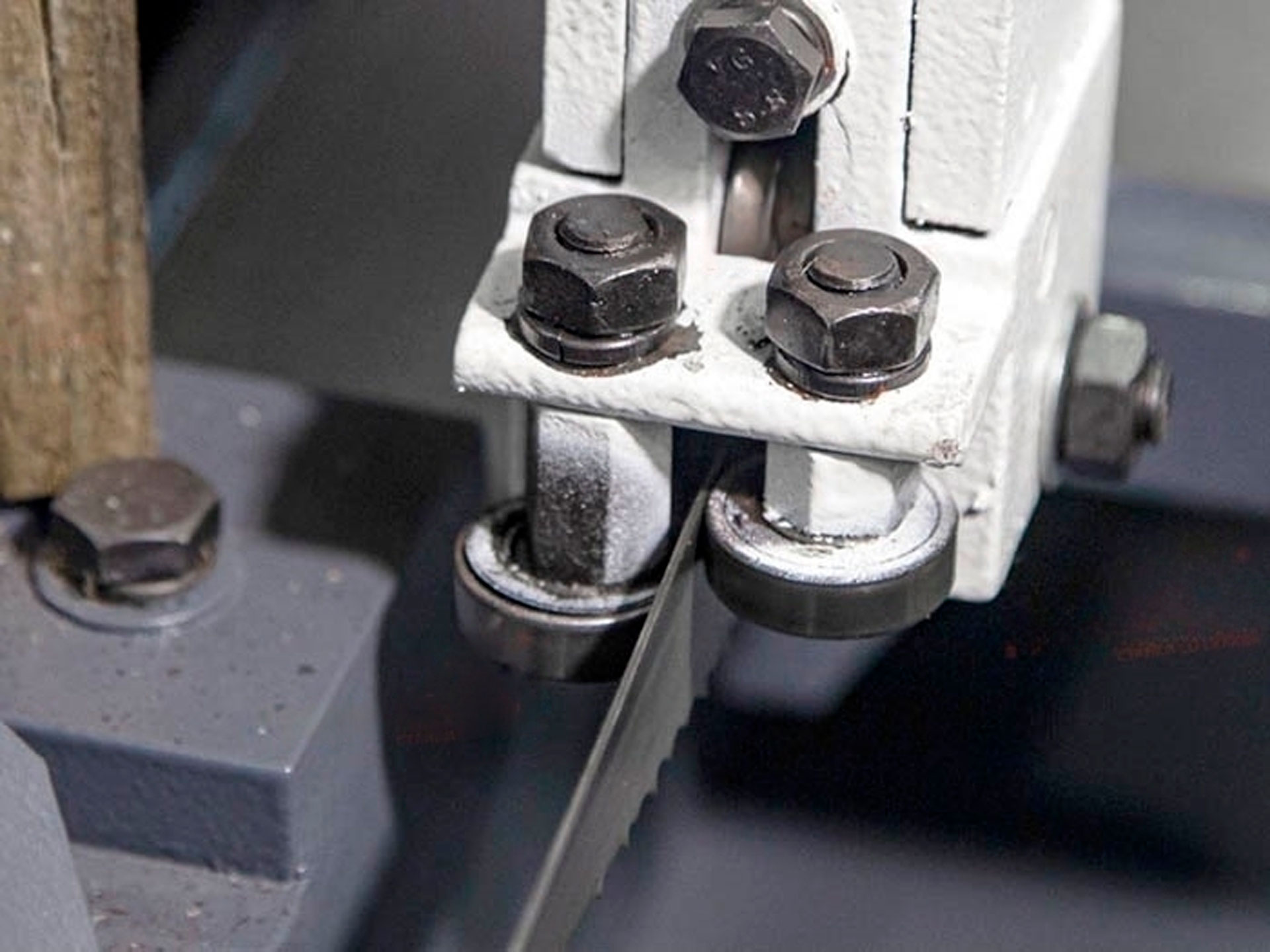

• Перпендикулярность ленты обеспечивается направляющими блоками, установленными на подшипники. Вылет направляющих легко адаптируется под размеры конкретной заготовки.

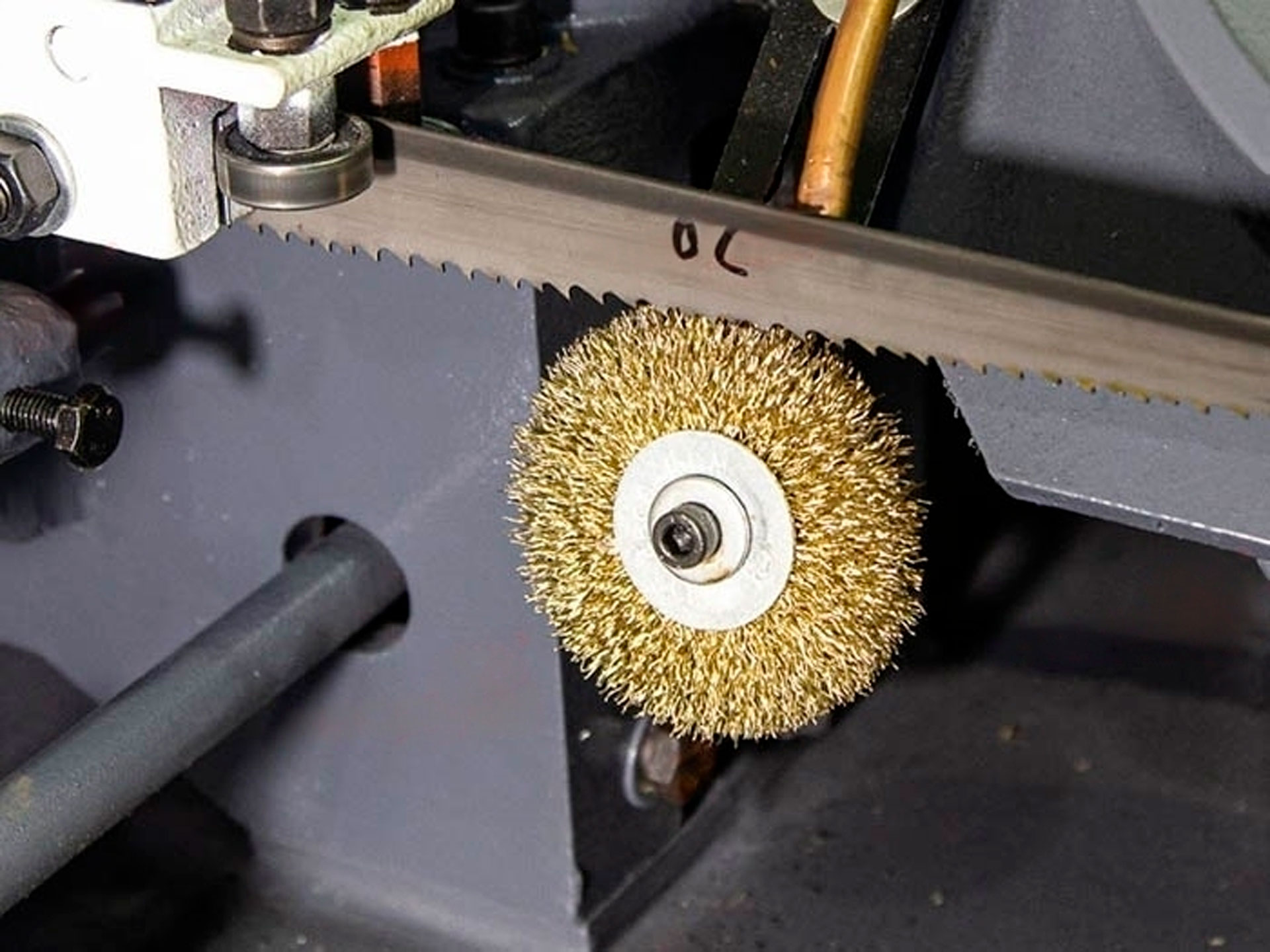

• Специальная вращающаяся щетка непрерывно счищает мелкую металлическую стружку с зубьев полотна, предотвращая ее налипание и поломку режущей кромки.

Гидравлическая система и зажимное устройство

• Гидравлические тиски надежно фиксируют металл, исключая его проворачивание или сдвиг в момент активного резания.

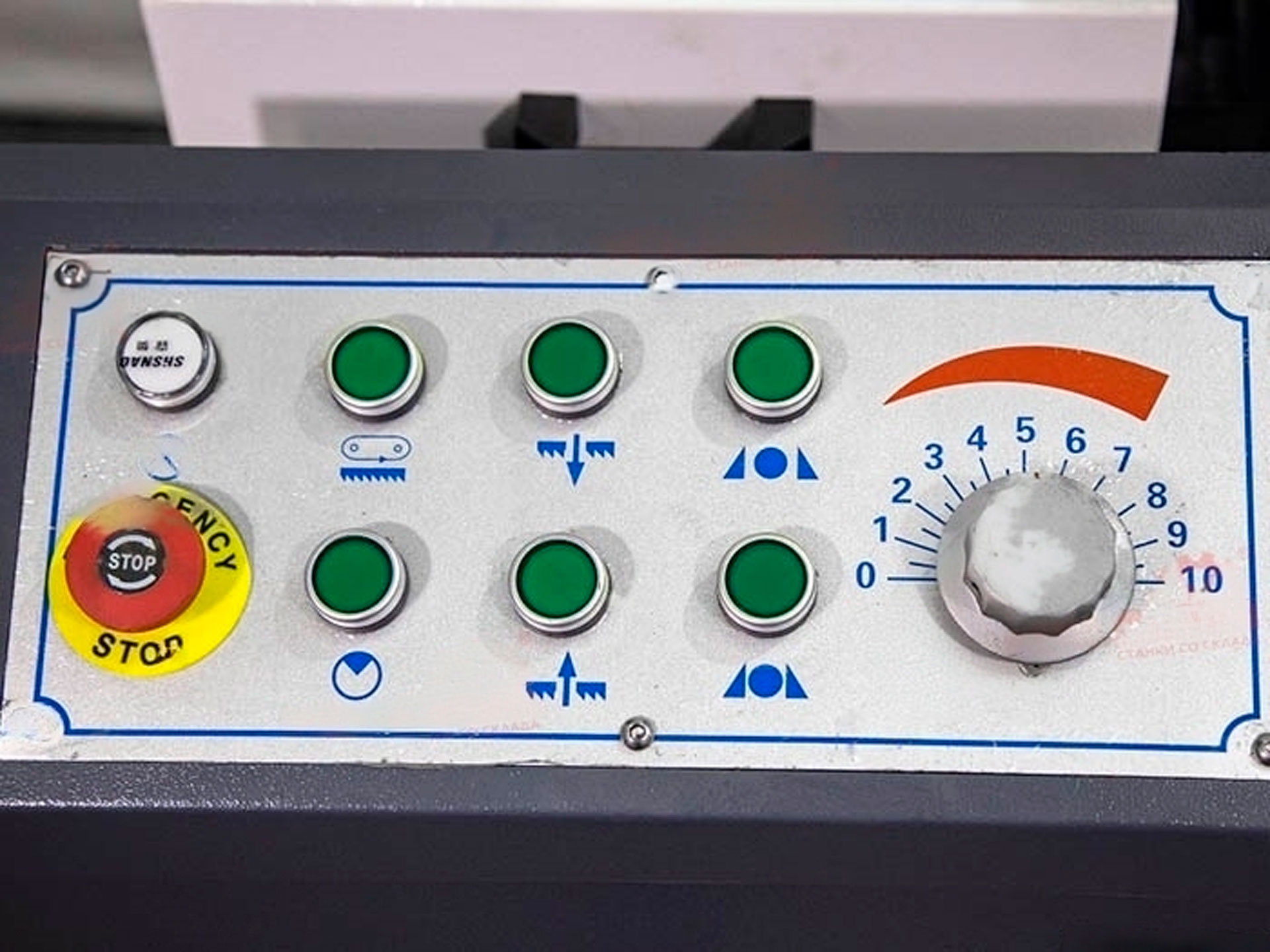

• Скорость опускания пильной рамы плавно регулируется рукояткой на пульте управления, что позволяет оператору контролировать процесс врезания.
• Автономный гидравлический бак объемом 35 л и насос мощностью 0,55 кВт гарантируют стабильную работу контура подачи.

Система охлаждения и безопасности

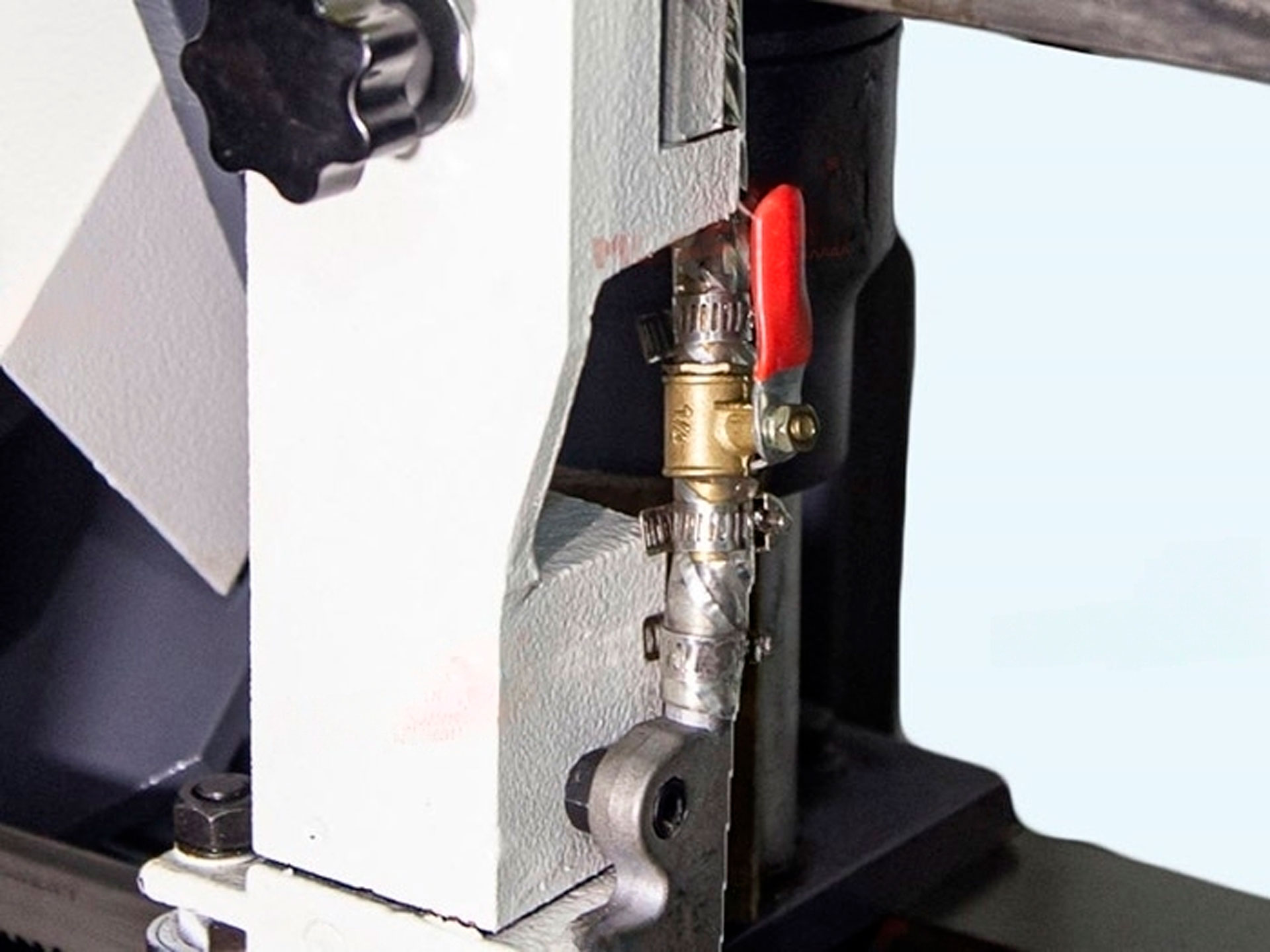

• Помпа СОЖ (0,04 кВт) подает эмульсию в две точки: непосредственно в зону резания для охлаждения металла и на щетку для очистки полотна.
• Защитные концевые выключатели, установленные на пильной раме и гидравлических тисках, автоматически останавливают станок при достижении конечной точки реза или нештатной ситуации.

Главные преимущества станка G4230

1. Точность: Двухколонная база и подшипниковые направляющие гарантируют строгую геометрию реза под 90°.
2. Адаптивность: Три скорости полотна позволяют работать с широким спектром конструкционных сталей.
3. Надежность: Чугунные шкивы и гидравлический привод рассчитаны на интенсивные промышленные нагрузки.
4. Безопасность: Автоматическая остановка по концевикам и жесткий гидрозажим оберегают персонал и оснастку.
5. Эргономика: Выносной пульт и удобная регулировка вылета направляющих ускоряют подготовку к работе.

Экономическая эффективность

Купить Ленточнопильный двухколонный полуавтоматический станок G4230 стоит, поскольку его индустриальная надежность и продуманная гидравлическая схема радикально снижают затраты на обслуживание и простои. Три ступени скорости резания позволяют адаптировать режим под любой тип конструкционной стали, минимизируя расход полотна. Наличие защитных концевиков и автоматической подачи СОЖ продлевает ресурс оснастки, а компактные габариты и базовая комплектация обеспечивают быструю окупаемость в ремонтных цехах и на производствах металлоконструкций.
