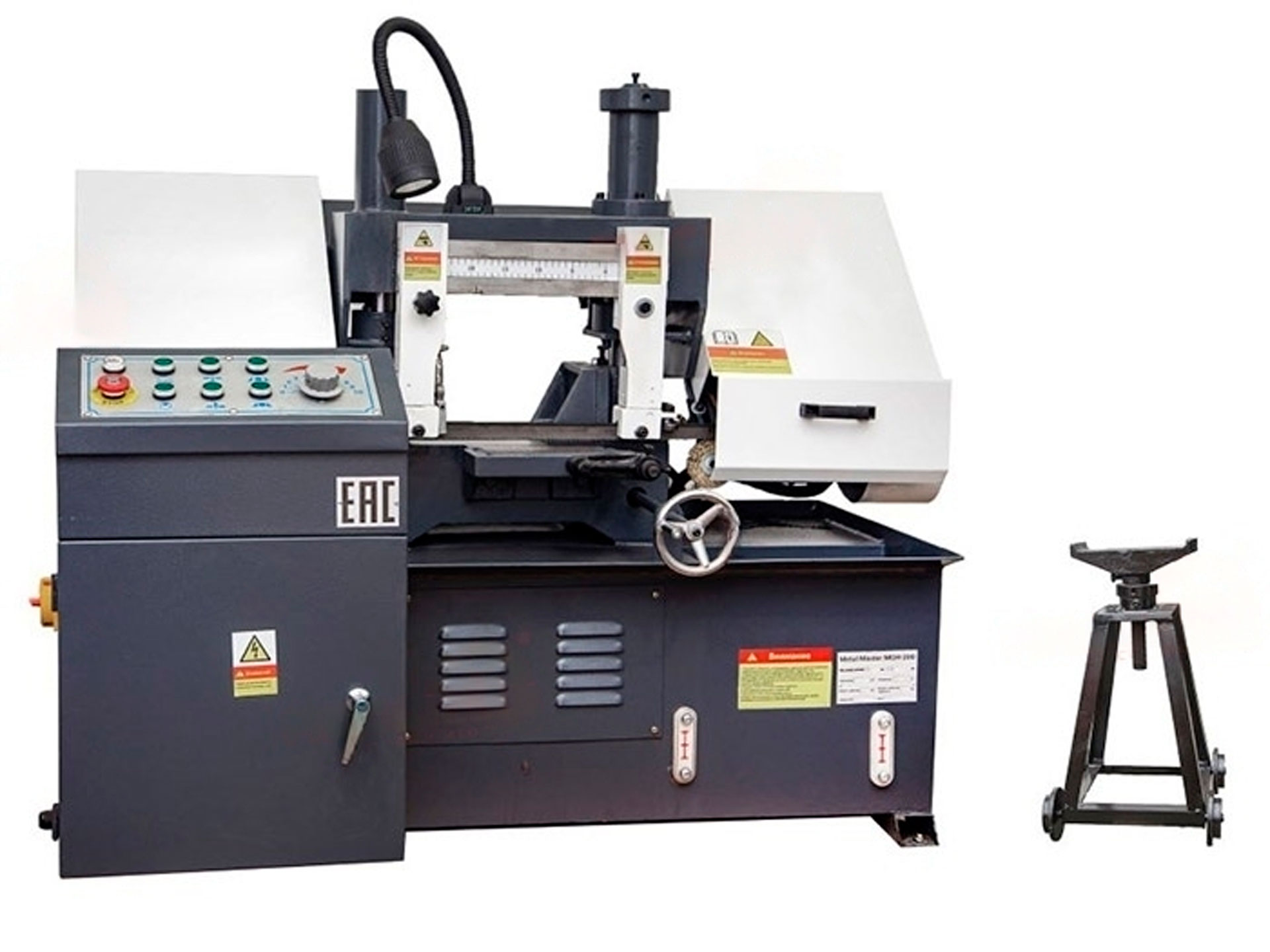

Ленточнопильный двухколонный полуавтоматический станок G4220

Китай

Модели серии

G4220

Распил под углом 90°, круг 200
Распил под углом 90°, квадрат 200
Распил под углом 90°, прямоугольник 200×200
Мощность двигателя 1,5

Все характеристики

356 525,23 ₽

366 795,50 ₽

от 10 234 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Ленточнопильный двухколонный полуавтоматический станок G4220 - индустриальное оборудование для точной резки конструкционной стали. Гидропривод и три ступени скорости обеспечивают стабильный раскрой проката сечением до 200 мм.

Назначение и области применения

Раскрой сортового, трубного и фасонного металлопроката из конструкционных сталей.
Изготовление элементов металлоконструкций и заготовок для последующей механической обработки.
Обслуживание ремонтных мастерских и производственных участков с высокими требованиями к ресурсу оборудования.
Прямая резка под углом 90° с гарантией перпендикулярности торца.

Ключевые функциональные возможности

Функция	Описание
Гидравлическая подача	Плавное опускание пильной рамы по двум колоннам с регулировкой скорости рукояткой
Ступенчатая регулировка	Три скорости движения полотна для адаптации под твердость и сечение металла
Автоматическая остановка	Защитные концевики на раме и тисках прерывают цикл при завершении или аварии
Двухточечное охлаждение	Подача эмульсии непосредственно в зону реза и на очищающую щетку

Преимущества использования

Жесткость базы: Двухколонная архитектура нивелирует вибрации, обеспечивая строгую перпендикулярность реза.
Универсальность режимов: Три фиксированные скорости позволяют работать как с мягкими, так и с твердыми заготовками.
Надежный захват: Гидравлические тиски исключают смещение проката в момент внедрения зубьев полотна.
Долговечность оснастки: Подшипниковые направляющие и система очистки продлевают срок службы ленты.
Простота интеграции: Компактные габариты и готовность к работе «из коробки» ускоряют запуск участка.

Агрегат сочетает массивную станину, гидравлическую автоматизацию цикла и продуманную систему охлаждения, становясь надежным инструментом для металлообрабатывающих предприятий.

Технические характеристики станка

Характеристика	Значение
Тип станка	Полуавтоматический двухколонный
Макс. Ø резки трубы под 90°	200 мм
Макс. сечение прямоугольного профиля	200 × 200 мм
Угол резки	90°
Размеры ленточного полотна	2 800 × 27 × 0.9 мм
Количество скоростей резания	3
Рабочие скорости полотна	27 / 45 / 69 м/мин
Мощность главного двигателя	1.5 кВт
Мощность гидравлической системы	0.55 кВт
Объём гидравлического бака	25 л
Мощность помпы охлаждения	0.04 кВт
Электропитание	3×380 В / 50 Гц
Габариты (Д×Ш×В)	1 350 × 900 × 1 200 мм
Масса	550 кг
Размер упаковки	1 460 × 930 × 1 270 мм

Детальное описание узлов станка

Двухколонная станина и пильная рама

Массивная двухколонная база исключает боковые люфты и вибрации, что критично для сохранения перпендикулярности торца при резке сплошного и профильного металла.
Пильная рама перемещается вниз и вверх по двум прецизионным направляющим посредством гидроцилиндра, обеспечивая плавное внедрение инструмента в заготовку.

Приводной узел и скоростные режимы

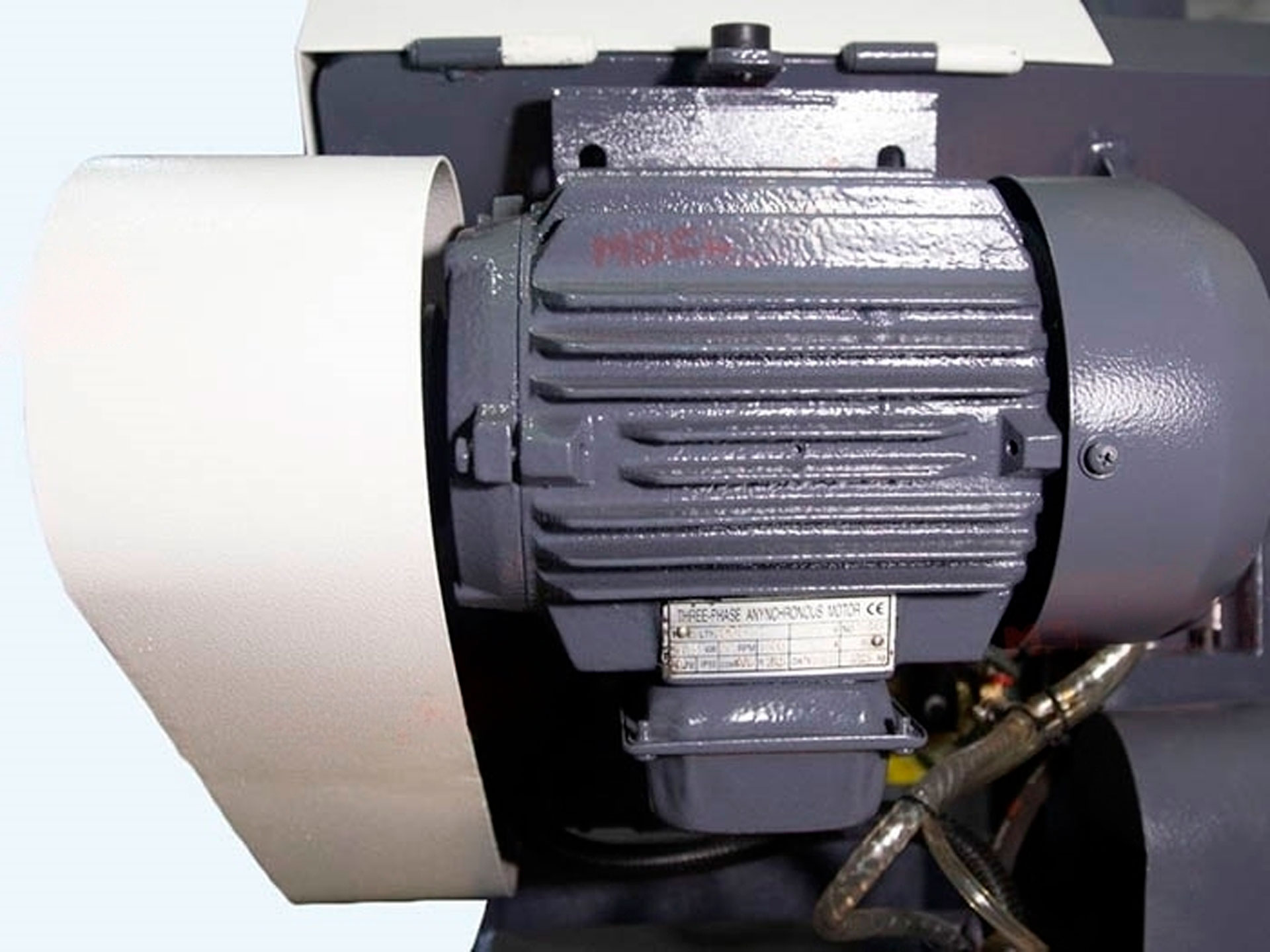

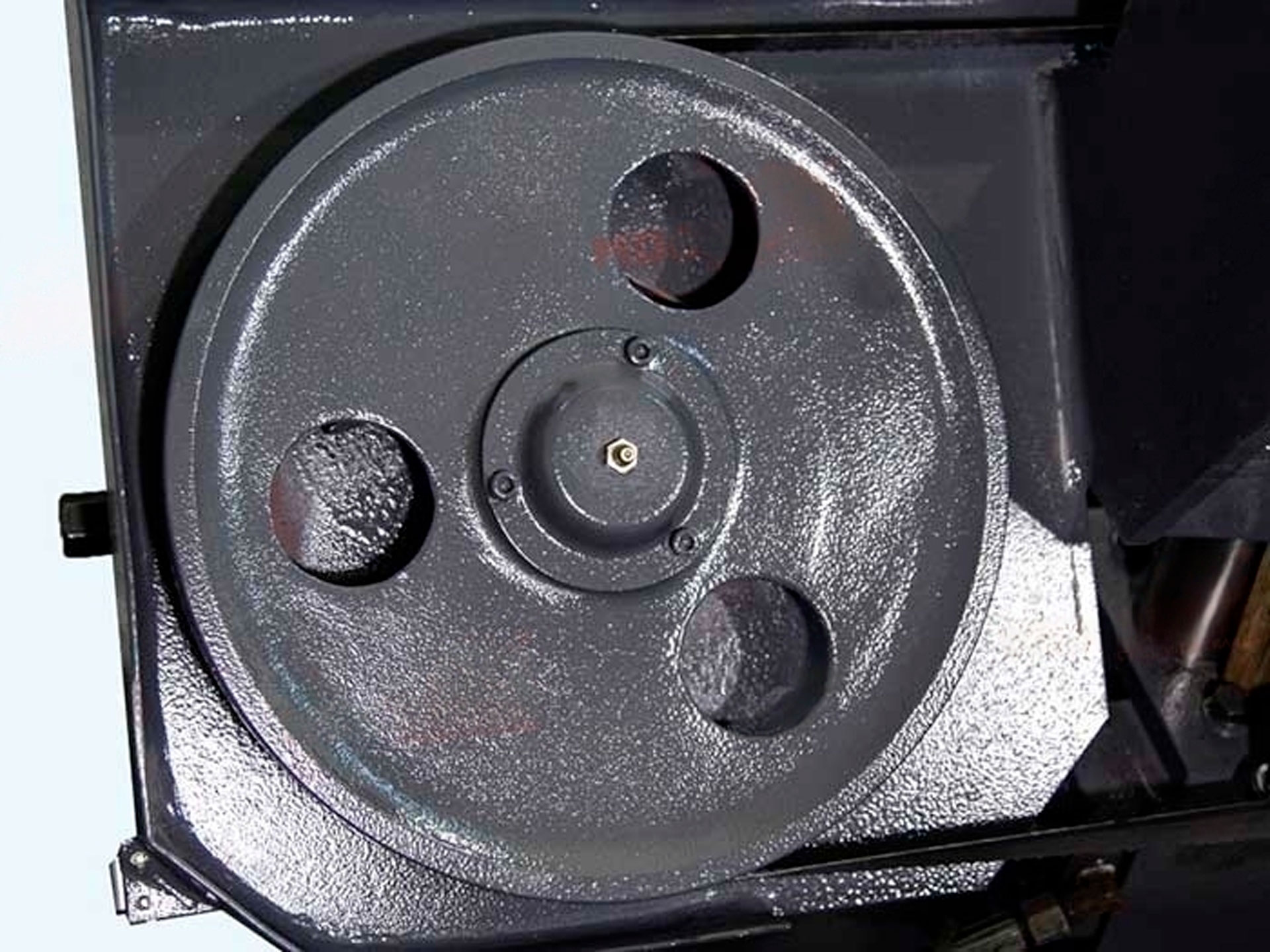

Главный двигатель мощностью 1.5 кВт вращает чугунные шкивы диаметром 300 мм, на которые натянуто биметаллическое полотно.
Ступенчатый шкив позволяет механически переключать три скорости движения ленты (27, 45 и 69 м/мин), подбирая оптимальный режим под твердость стали и сечение проката.

Направляющие полотна и механизм очистки

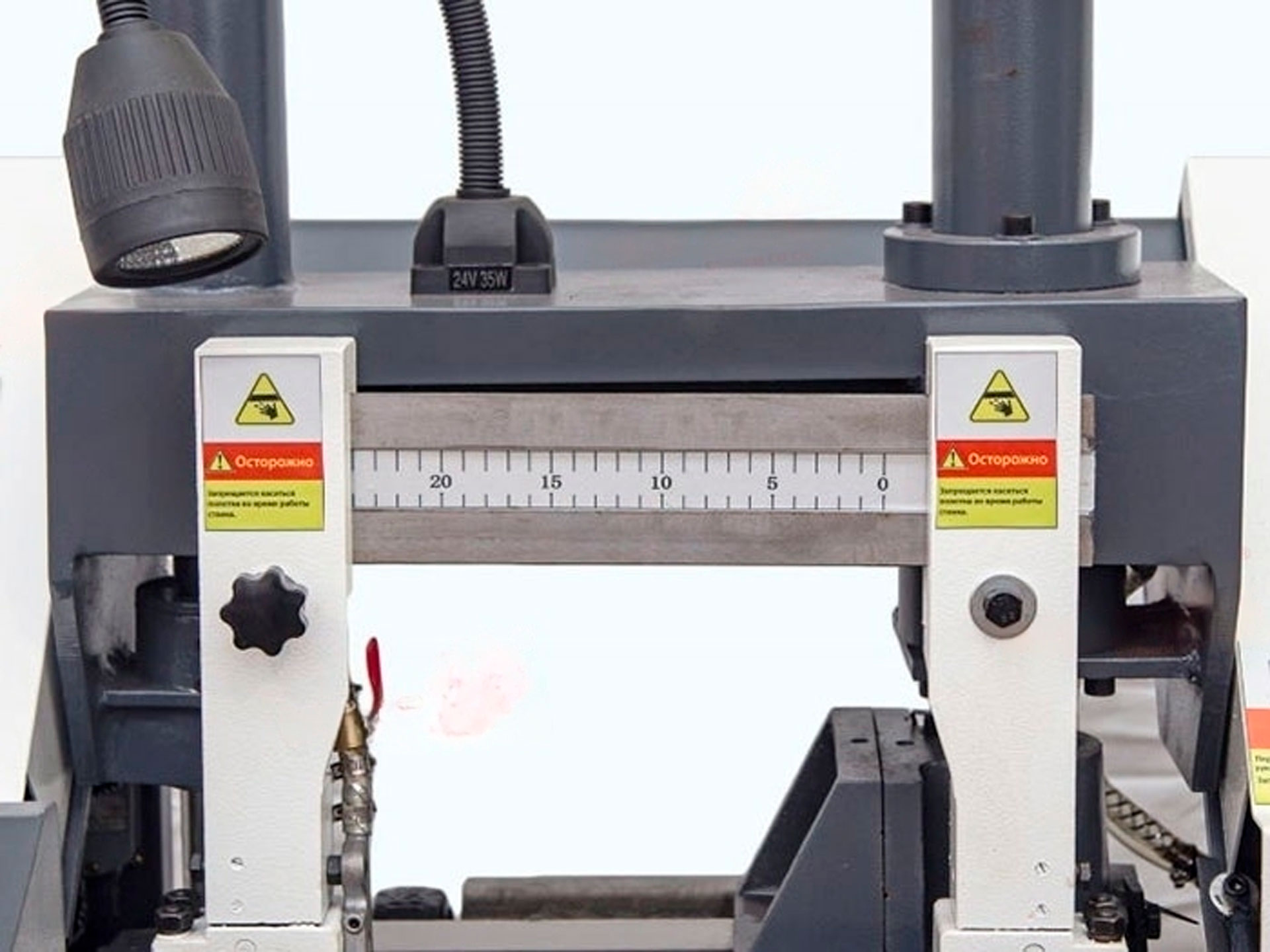

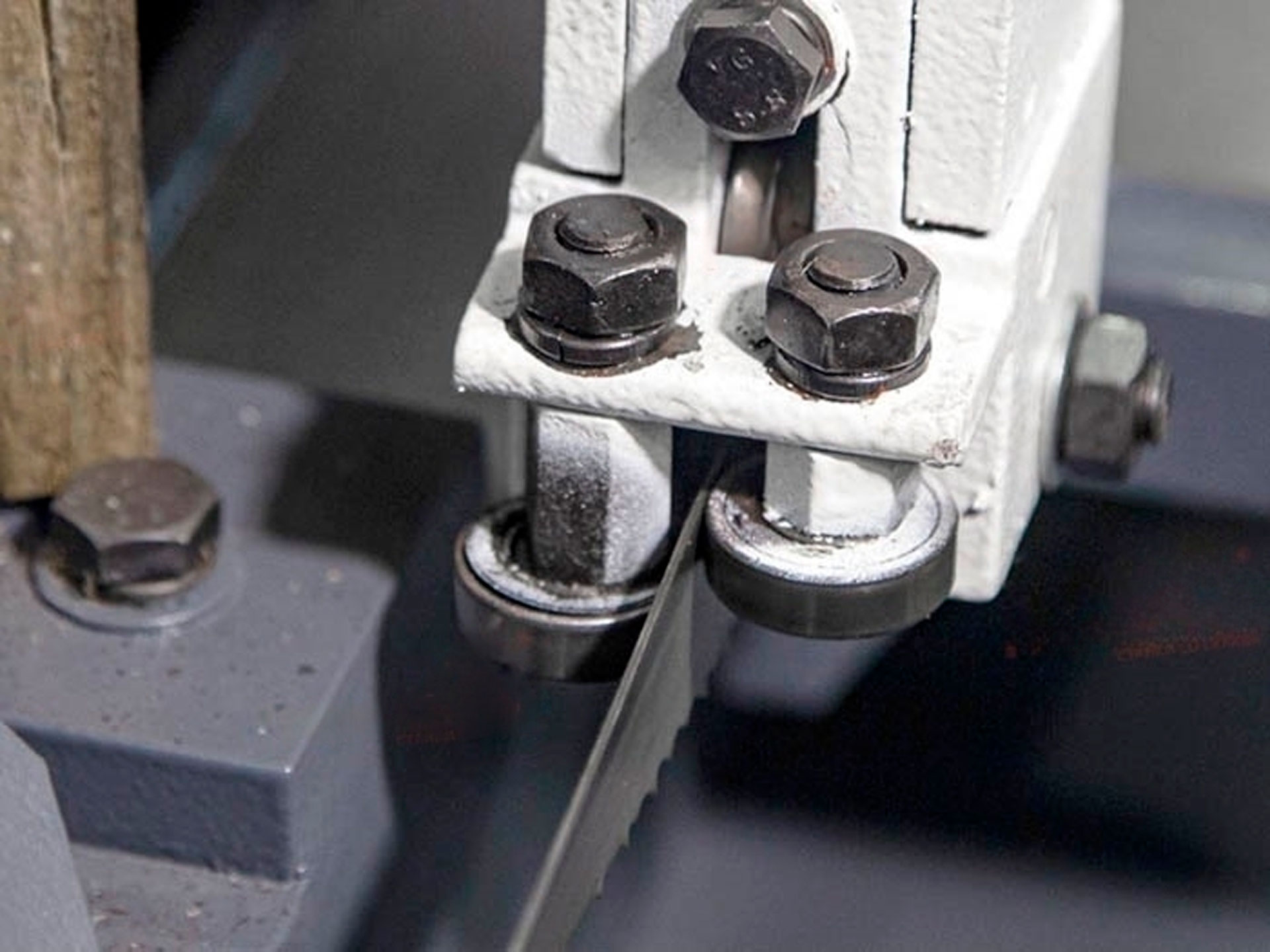

Перпендикулярность ленты обеспечивается направляющими блоками, установленными на подшипники. Вылет направляющих легко адаптируется под размеры конкретной заготовки.

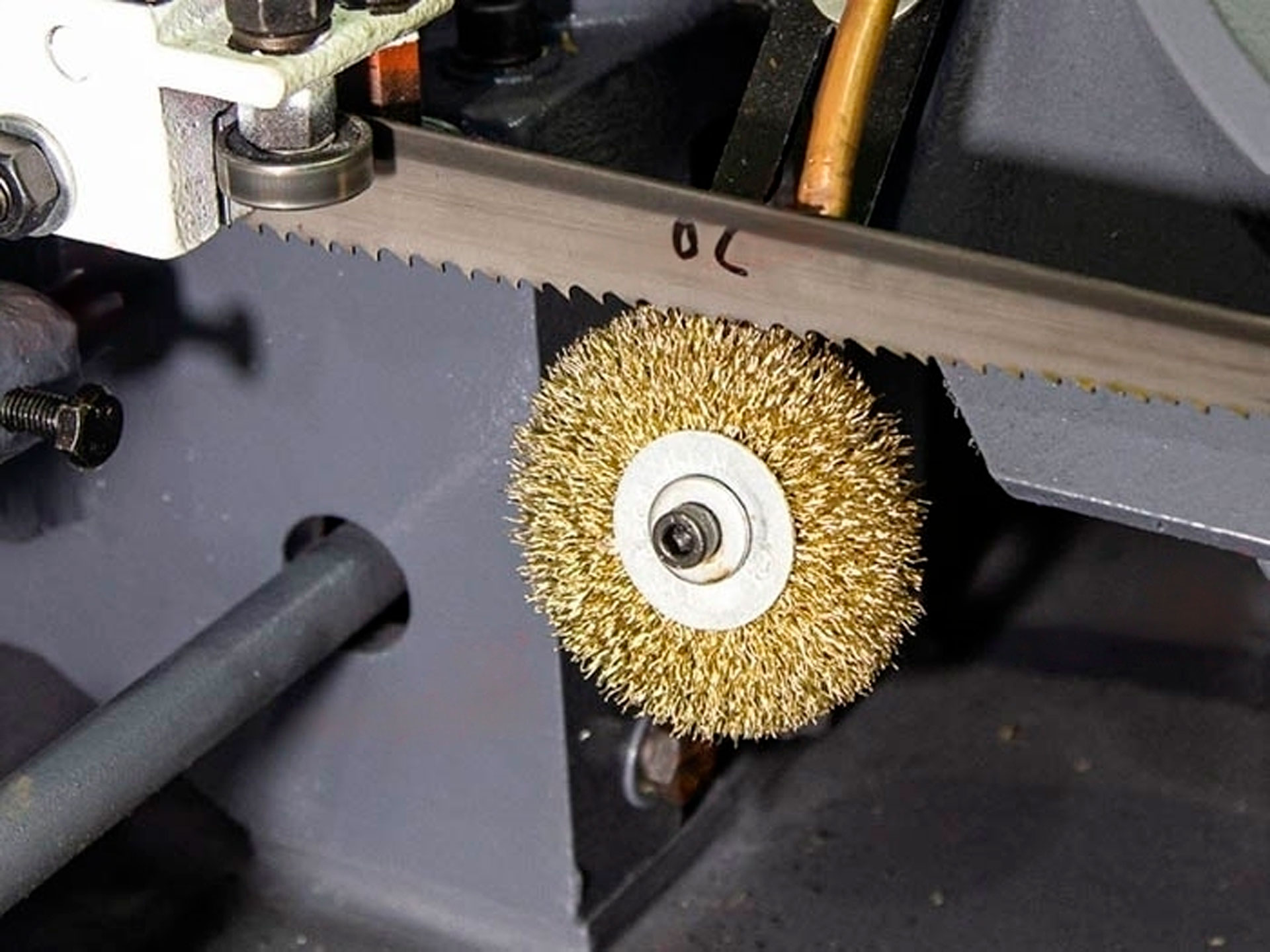

Специальная вращающаяся щетка непрерывно счищает мелкую металлическую стружку с зубьев полотна, предотвращая ее налипание и поломку режущей кромки.

Гидравлическая система и зажимное устройство

Гидравлические тиски надежно фиксируют металл, исключая его проворачивание или сдвиг в момент активного резания.

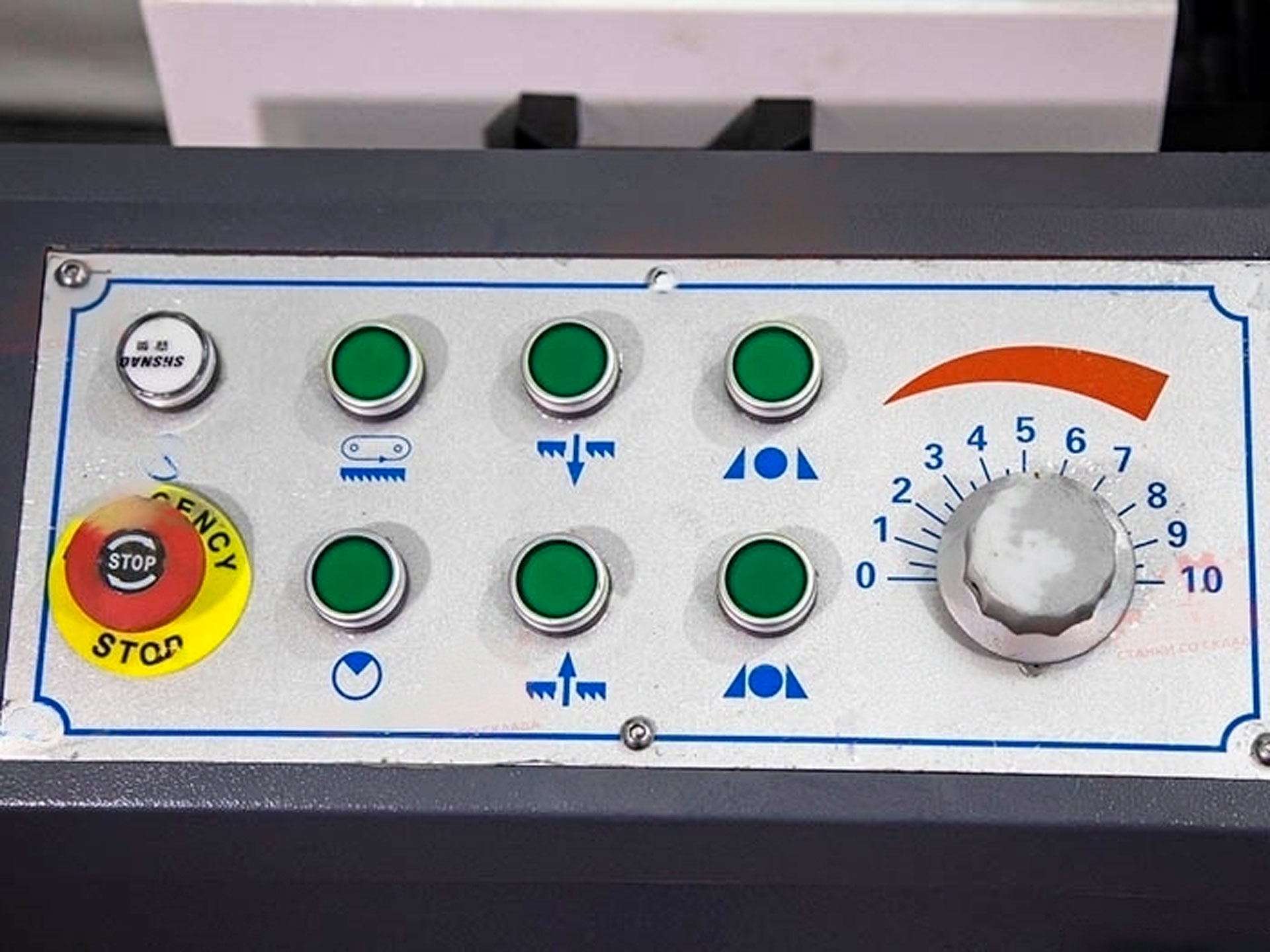

Скорость опускания пильной рамы плавно регулируется рукояткой на пульте управления, что позволяет оператору контролировать процесс врезания.
Автономный гидравлический бак объемом 25 л и насос мощностью 0.55 кВт гарантируют стабильную работу контура подачи.

Система охлаждения и безопасности

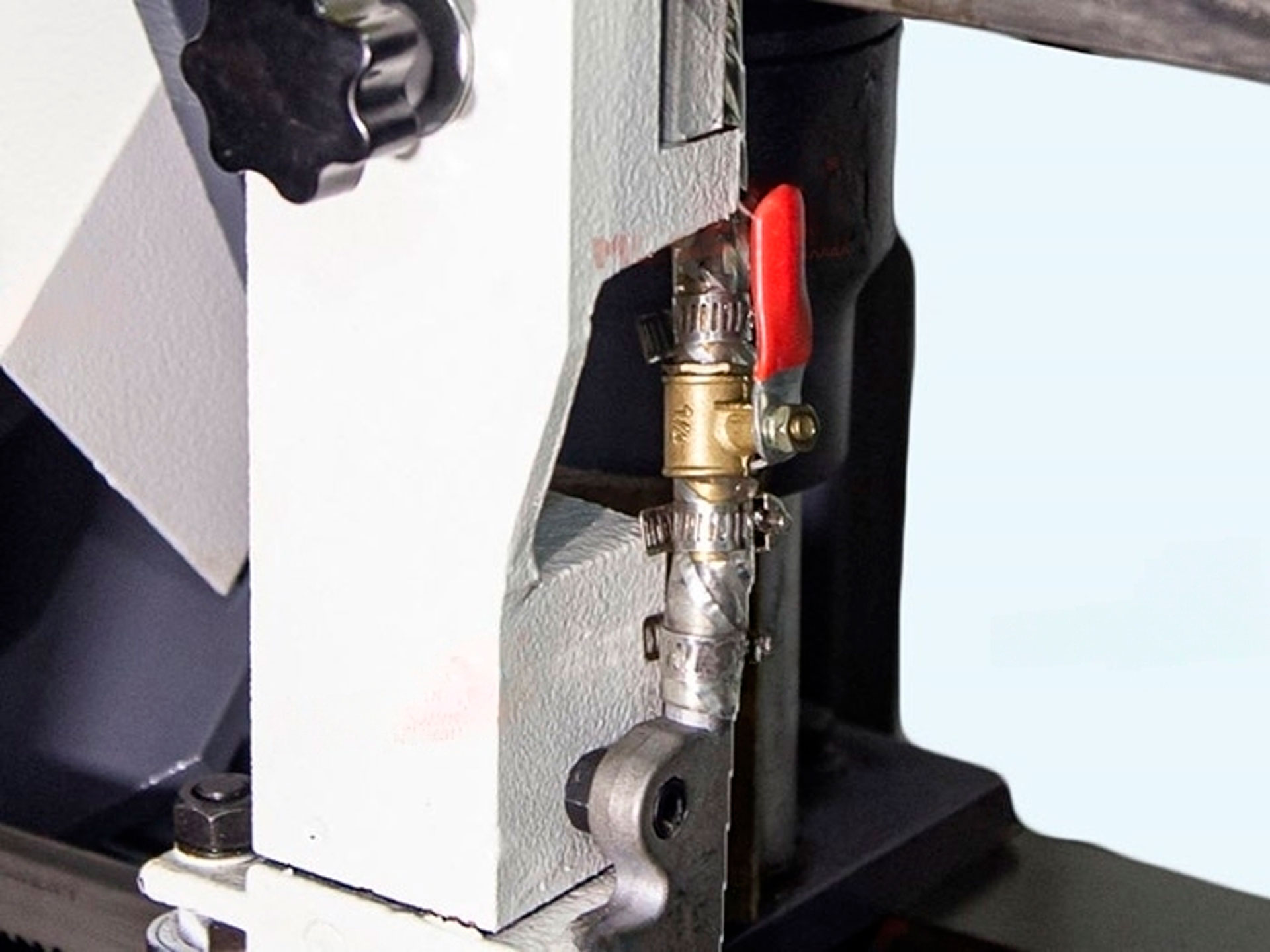

Помпа СОЖ (0.04 кВт) подает эмульсию в две точки: непосредственно в зону резания для охлаждения металла и на щетку для очистки полотна.
Защитные концевые выключатели, установленные на пильной раме и гидравлических тисках, автоматически останавливают станок при достижении конечной точки реза или нештатной ситуации.

Главные преимущества станка G4220

Точность: Двухколонная база и подшипниковые направляющие гарантируют строгую геометрию реза под 90°.
Адаптивность: Три скорости полотна позволяют работать с широким спектром конструкционных сталей.
Надежность: Чугунные шкивы и гидравлический привод рассчитаны на интенсивные промышленные нагрузки.
Безопасность: Автоматическая остановка по концевикам и жесткий гидрозажим оберегают персонал и оснастку.
Эргономика: Выносной пульт и удобная регулировка вылета направляющих ускоряют подготовку к работе.

Экономическая эффективность

Купить Ленточнопильный двухколонный полуавтоматический станок G4220 стоит, поскольку его индустриальная надежность и продуманная гидравлическая схема радикально снижают затраты на обслуживание и простои. Три ступени скорости резания позволяют адаптировать режим под любой тип конструкционной стали, минимизируя расход полотна. Наличие защитных концевиков и автоматической подачи СОЖ продлевает ресурс оснастки, а компактные габариты и базовая комплектация обеспечивают быструю окупаемость в ремонтных цехах и на производствах металлоконструкций.

Комплектация

Станок в сборе (двухколонная база, пильная рама, гидравлические тиски)
