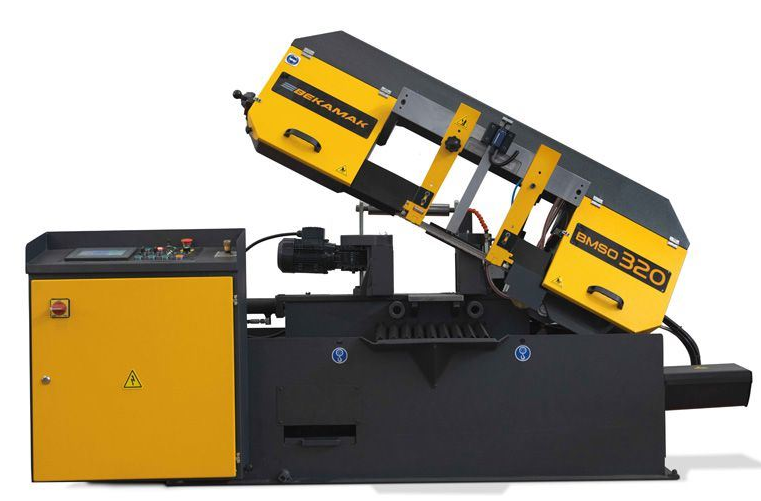

Автоматический ленточнопильный станок BEKA-MAK BMSО 320E

Турция

Модели серии

BMSO-320L BMSO 270DGS NC BMSO-820C BMSО-350GA BMSО 320E BMSO-460С BMSO-440 BMSO-360С BMSO-230 BMSO-320

Распил под углом 90°, круг 320
Распил под углом 90°, квадрат 300
Распил под углом 90°, прямоугольник 320х300
Мощность двигателя 2,2

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Автоматический ленточнопильный станок BEKA-MAK BMSО 320E — это высокопроизводительное оборудование маятникового типа, созданное для интенсивного раскроя металлопроката в условиях серийного производства. Данный ленточнопильный станок с чпу по металлу оснащен современным PLC-контроллером, что позволяет программировать сложные циклы резки с высокой степенью автоматизации. Модель идеально подходит для обработки труб, профилей и прутков из черных металлов, обеспечивая стабильную работу как на малых предприятиях, так и в крупных промышленных цехах.

Назначение и область применения

Автоматический раскрой заготовок сплошного и профильного сечения, включая пакетную резку.
Программируемая нарезка деталей различной длины в рамках одного цикла (до 10 программ).
Работа с широким спектром материалов, где требуется высокая точность подачи, которую обеспечивают beka mak ленточнопильные станки.

Ключевые конструктивные особенности

Узел / Система	Функциональные преимущества
Система подачи	Основана на роликовых тисках с приводом, что позволяет подавать заготовку на любую длину, превышающую 1 метр, без ограничений упора.
Контроль длины	Использование энкодера гарантирует исключительную точность позиционирования материала с погрешностью не более ±0,3 мм.
Управление	Сенсорная панель и PLC-контроллер позволяют задавать программы резки с различными длинами и количеством деталей.
Жесткость конструкции	Наличие массивных вертикальных направляющих предотвращает вибрации и отклонения полотна в процессе пиления.

Технические характеристики

Параметр	Значение (BMSО 320E)
Распил 90˚ (круг)	320 мм
Распил 90˚ (квадрат)	300 мм
Распил 90˚ (прямоугольник)	320 х 300 мм
Мощность двигателя	2,2 кВт
Мощность двигателя подающего узла	0,25 кВт
Мощность гидравлического насоса	0,37 кВт
Мощность насоса СОЖ	0,12 кВт
Мощность двигателя стружкоуборочного конвейера	0,25 кВт
Скорость резки	20 - 100 м/мин
Высота рабочей поверхности	640 мм
Размеры полотна	3 660 x 27 x 0,9 мм
Габаритные размеры	1 900 х 850 х 1 300 мм
Масса	770 кг

Детальное описание узлов станка

Система автоматической подачи

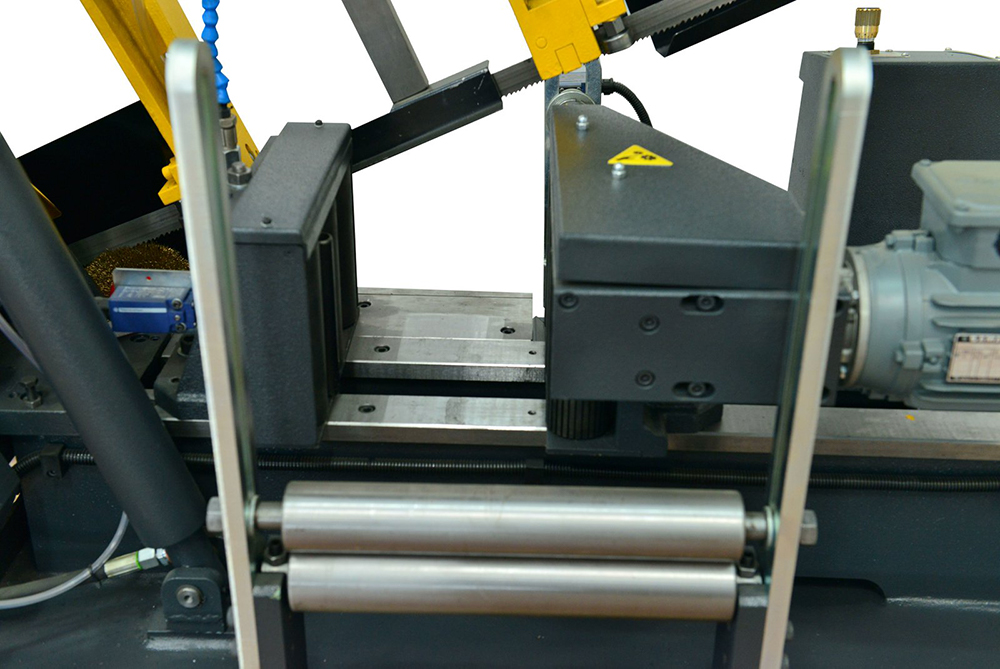

Ключевой особенностью модели является использование приводных роликовых тисков, которые заменяют стандартный ограничитель длины, позволяя перемещать материал на любые расстояния.
Высокоточный энкодер отвечает за измерение длины подачи, обеспечивая повторяемость размеров с допуском ±0,3 мм, что делает этот станок пила по металлу эталоном точности в своем классе.
PLC-контроллер позволяет оператору заранее внести до 10 различных длин реза и их последовательность, после чего станок выполняет задание в полностью автономном режиме.

Режущий блок и гидравлика

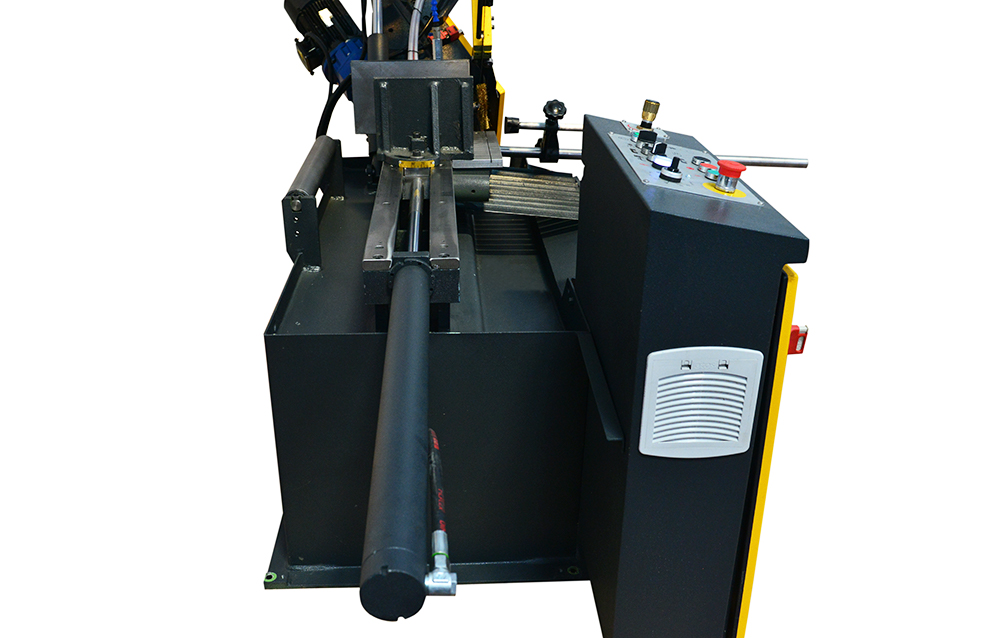

Пильная рама опускается под контролем гидроцилиндра, скорость которого регулируется с пульта, что позволяет адаптировать режим резания под твердость заготовки.

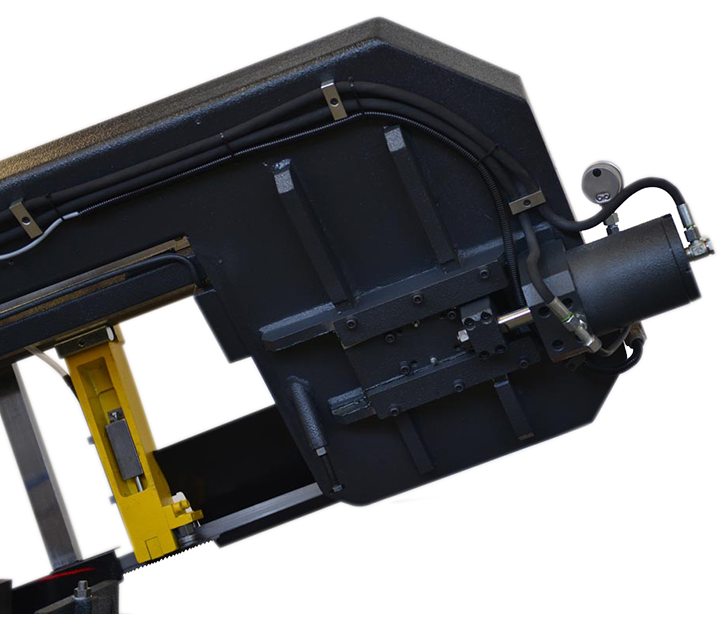

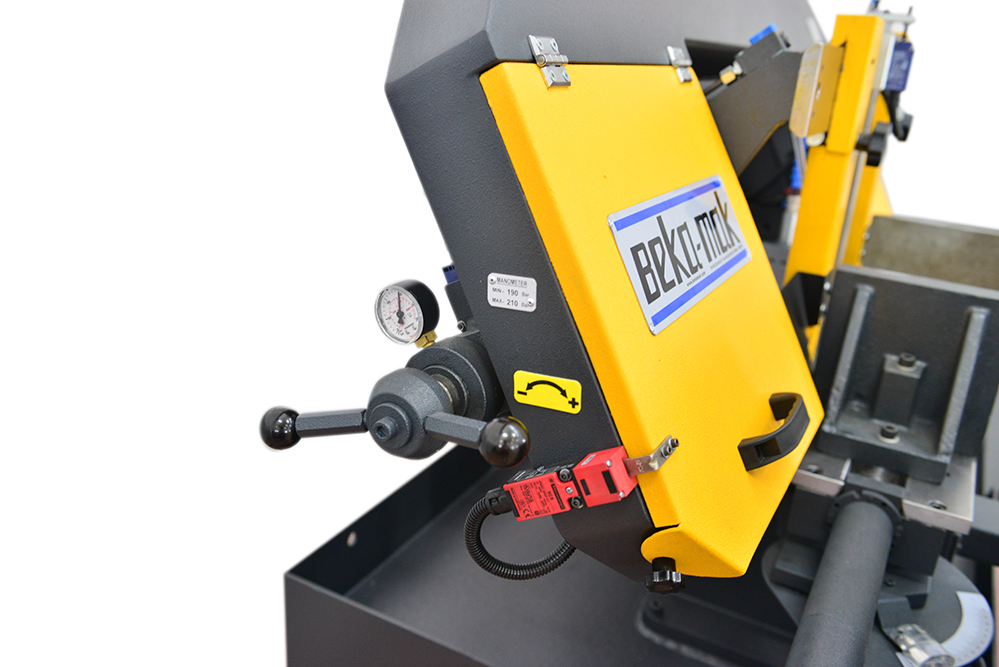

Система гидромеханического натяжения полотна с манометром обеспечивает оптимальное усилие натяжения ленты, предотвращая ее проскальзывание или разрыв.
Твердосплавные направляющие пластины в сочетании с прижимными подшипниками стабилизируют полотно в зоне реза, гарантируя ровный пропил.

Управление и вспомогательные системы

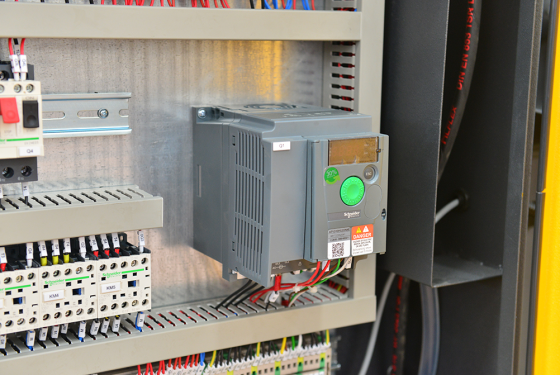

Инвертор бесступенчато регулирует скорость движения ленты в диапазоне от 20 до 100 м/мин, что позволяет эффективно пилить различные сплавы.

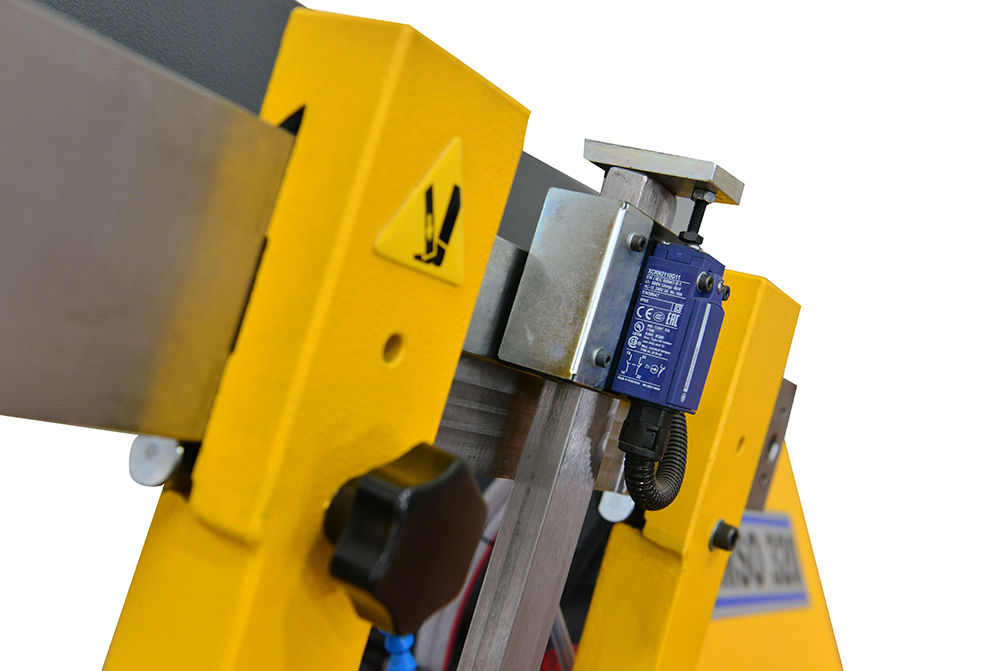

Устройство автоматического определения высоты заготовки минимизирует холостой ход рамы, сокращая время цикла.

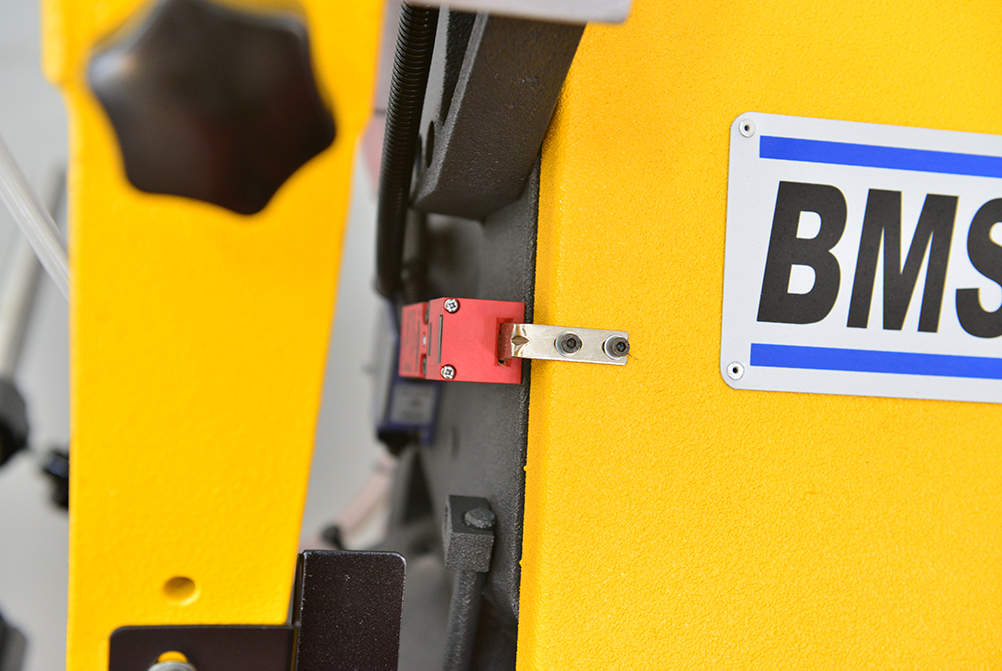

Защита от перегрева и предохранительные концевые выключатели обеспечивают безопасность эксплуатации оборудования.

Главные достоинства станка

Интеллектуальная автоматизация: Возможность программирования последовательности резов разной длины через сенсорную панель.
Точность подачи: Отсутствие ограничений по длине хода тисков и контроль энкодером.
Высокая производительность: Ленточная пила по металлу рассчитана на интенсивную эксплуатацию в несколько смен.
Качество реза: Жесткая конструкция с вертикальными направляющими обеспечивает узкий пропил и высокую чистоту поверхности.

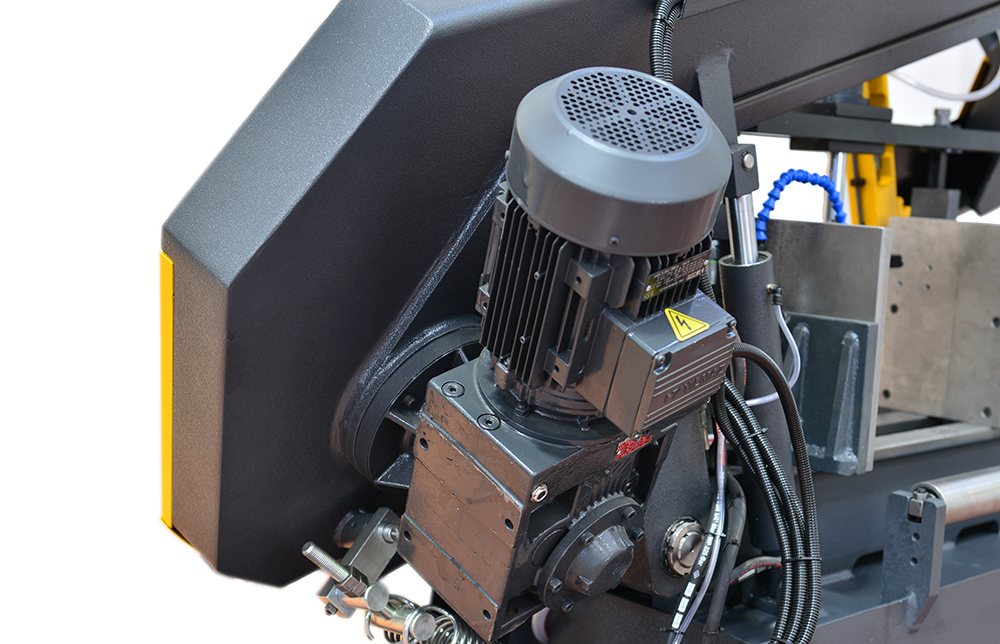

Надежность: Сверхмощный редуктор и гидромеханические компоненты рассчитаны на длительный срок службы.

Экономическая эффективность

Купить автоматический ленточнопильный станок BMSO-320E стоит предприятиям, стремящимся минимизировать влияние человеческого фактора на производственный процесс. Благодаря системе подачи с энкодером и роликовыми тисками, станок способен раскраивать заготовки любой длины в автоматическом режиме, существенно сокращая время на переналадку и позиционирование. Высокая стойкость инструмента и малая ширина пропила снижают расход материала, а низкая энергоемкость делает эксплуатацию оборудования выгодной в долгосрочной перспективе.

Комплектация

Инвертер для бесступенчатой регулировки скорости полотна.
Сенсорная панель управления с PLC-контроллером.
Гидравлические тиски с приводным подающим роликом.
Система гидромеханического натяжения полотна с манометром.
Автоматический датчик высоты заготовки.
Механический верхний прижим для пакетирования.

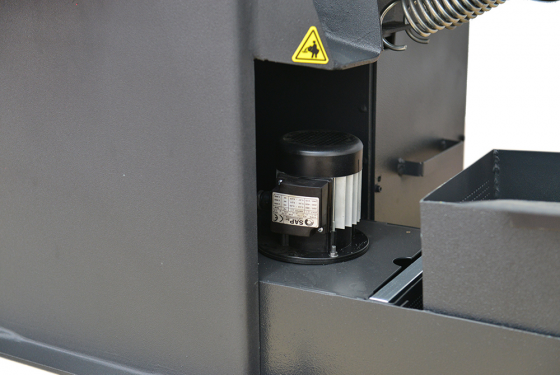

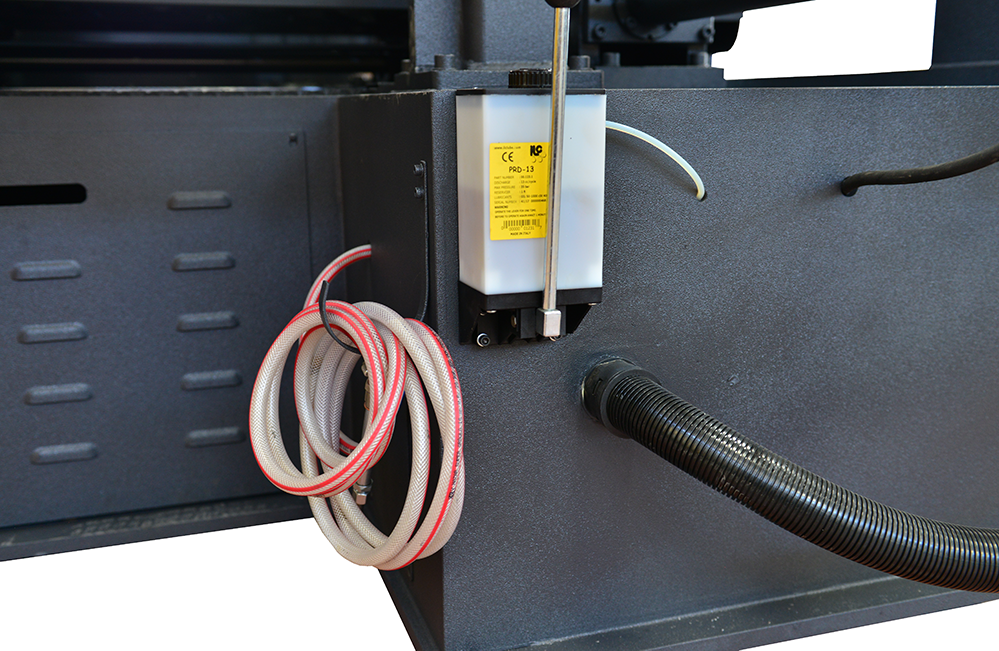

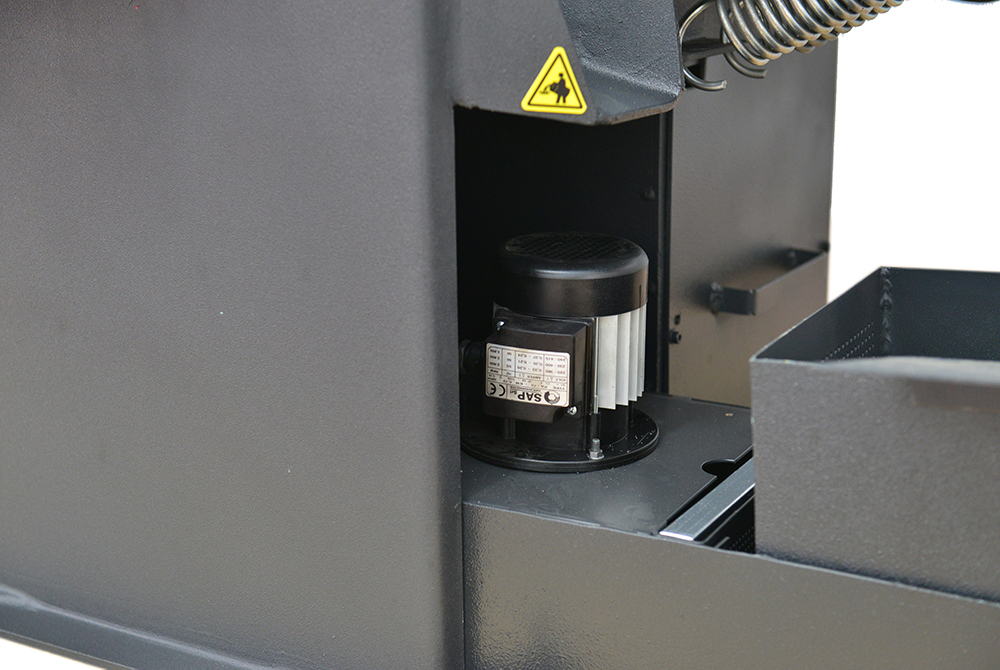

Система подачи СОЖ.
Рольганг длиной 1,2 метра.
Биметаллическое ленточное полотно М42.

Дополнительные опции

Система микроспрея СОЖ для чистого пиления.
Полностью гидравлическое натяжение полотна.
Автоматический конвейер для уборки стружки.
Рольганги различной длины и степени автоматизации.
