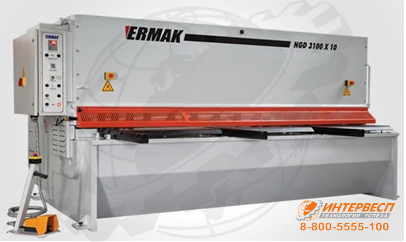

Гидравлические гильотинные ножницы серии HGD

Турция

Модели серии

HGD HGS-А

Бренд Ermaksan
Страна производитель Турция
Серия HGD
В наличии

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Гидравлические гильотинные ножницы серии HGD - это высокопроизводительное оборудование для точного и быстрого раскроя листового металла толщиной от 6 до 20 мм. Станки предназначены для работы с чёрными, цветными и покрытыми металлами в условиях серийного и мелкосерийного производства. Благодаря массивной сварной станине, автоматической регулировке зазора между ножами и прецизионному заднему упору, оборудование обеспечивает чистый рез без заусенцев даже при интенсивной эксплуатации.

Назначение и области применения

Раскрой листового проката на заготовки в машиностроении и металлообработке.
Изготовление деталей для корпусов, щитов, шкафов управления и вентиляционных систем.
Подготовка заготовок для последующей гибки, штамповки или сварки.
Использование в условиях серийного и мелкосерийного производства.

Ключевые функциональные возможности

Функция	Описание
Автоматическая регулировка зазора между ножами	Точная настройка под толщину и марку материала - минимум заусенцев и брака.
Гидравлические прижимы с полиамидными накладками	Щадящий прижим не оставляет следов на алюминии и окрашенных листах.
Задний упор с точностью ±0,1 мм	Шарико-винтовая пара и автоматический отход-подход - идеальная повторяемость.
Складываемый задний упор	Позволяет резать полосы шириной более 1 000 мм без демонтажа.
Защитные решётки	Обеспечивают безопасность оператора и позволяют резать по разметке.

Преимущества использования

Высокая скорость - до 16 резов в минуту в зависимости от модели.
Точность - минимальный зазор, регулируемый вручную или автоматически.
Универсальность - подходит для чёрных, цветных и покрытых металлов.
Надёжность - компоненты Bosch-Rexroth, ATOS, ELGO.
Безопасность - защитные решётки, складывающийся упор, педальное управление.

HGD сочетает промышленную надёжность, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станков

Модель	HGD 3100-6	HGD 3100-8	HGD 3100-10	HGD 3100-13	HGD 3100-16	HGD 3100-20
Длина реза, мм	3 100	3 100	3 100	3 100	3 100	3 100
Толщина (42 кг/мм²), мм	6	8	10	13	16	20
Толщина (70 кг/мм²), мм	4	5	6	8	10	13
Угол резки, °	1,5	1,5	2	2	2,5	2,5
Резов в минуту	16	14	13	11	10	8
Гидроприжимы, шт	14	14	14	14	14	14
Усилие прижимов, т	12	24	24	31	42	54
Мощность, кВт	11	18,5	22	22	30	37
Привод заднего упора, кВт	0,75	0,75	0,75	0,75	1,1	1,1
Объём масла, л	150	250	260	310	500	500
Зазор между ножами, мм	0,05–0,8	0,05–1,0	0,05–1,3	0,05–1,5	0,05–1,9	0,05–2,3
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000
Передние суппорты, шт	2	2	2	2	2	2
Расстояние между стойками, мм	2 900	2 970	3 075	3 150	3 150	3 250
Габариты (Д×Ш×В), мм	3 925×2 100×2 315	4 000×2 150×2 430	4 050×2 270×2 500	4 100×2 325×2 625	4 150×2 360×2 625	4 350×2 380×2 700
Вес, кг	7 800	9 000	10 575	12 200	18 250	22 300

Модель	HGD 4100-6	HGD 4100-8	HGD 4100-10	HGD 4100-13	HGD 4100-16	HGD 4100-20
Длина реза, мм	4 100	4 100	4 100	4 100	4 100	4 100
Толщина (42 кг/мм²), мм	6	8	10	13	16	20
Толщина (70 кг/мм²), мм	4	5	6	8	10	13
Угол резки, °	1,5	1,5	2	2	2,5	2,5
Резов в минуту	14	12	10	9	8	7
Гидроприжимы, шт	18	18	18	18	18	18
Усилие прижимов, т	15	28	28	40	52	67
Мощность, кВт	11	18,5	22	22	30	37
Привод заднего упора, кВт	0,75	0,75	0,75	0,75	1,1	1,1
Объём масла, л	150	250	260	310	500	500
Зазор между ножами, мм	0,05–0,8	0,05–1,0	0,05–1,5	0,05–1,5	0,05–1,9	0,05–2,3
Ход заднего упора, мм	1 000	1 000	1 000	1 000	1 000	1 000
Передние суппорты, шт	3	3	3	3	3	3
Расстояние между стойками, мм	2 900	2 960	3 125	3 130	3 150	3 200
Габариты (Д×Ш×В), мм	4 900×2 100×2 315	5 000×2 150×2 430	5 050×2 275×2 570	5 100×2 350×2 670	5 200×2 360×2 610	5 250×2 380×2 670
Вес, кг	10 700	11 850	14 450	16 900	24 500	27 750

Детальное описание узлов станка

Станина и конструкция

Массивная сварная станина - выдерживает многолетнюю эксплуатацию без деформации.
Современный дизайн и эргономичная компоновка - удобство при работе и обслуживании.
Надёжная фиксация заготовки - исключает смещение при резке.

Ножевая система и прижим

Цельные верхние и нижние ножи из высокопрочной стали - 2 и 4 режущих кромки соответственно.
Полиамидные накладки на прижимах - не царапают поверхность.
Быстрая регулировка зазора - вручную или автоматически (в зависимости от контроллера).

Управление и безопасность

Стандартный контроллер ELGO P9521 NC - простота и надёжность.
Опционально - контроллер Cybelec DNC61G с автоматической настройкой зазора и упора.
Световая система защиты и складывающиеся решётки - безопасность без потери производительности.
Педальное управление - удобство при частых операциях.

Главные достоинства станка

Производительность: до 16 резов в минуту - высокая рентабельность.
Точность: зазор и упор регулируются с точностью до 0,01 мм.
Универсальность: подходит для всех типов листового металла.
Безопасность: защитные решётки, световые барьеры, педали.
Надёжность: компоненты Bosch-Rexroth, ATOS, ELGO - долгий срок службы.

Экономическая эффективность

Купить гидравлические гильотинные ножницы серии HGD стоит, поскольку они обеспечивают максимальную точность реза при минимальных затратах на обслуживание. Благодаря автоматической регулировке зазора, скоростному заднему упору и надёжной гидравлике, оборудование снижает трудозатраты, исключает брак и сокращает время на переналадку. Для предприятий, выпускающих металлоконструкции или корпусные изделия, это решение с быстрой окупаемостью и стабильной прибылью.

Комплектация

NC-контроллер ELGO P9521
Цельные ножи (верх - 2 кромки, низ - 4 кромки)
Ручная регулировка зазора между ножами
Гидросистема Bosch-Rexroth
Бесшумный гидронасос ATOS
Автоматически складывающийся задний упор (1 000 мм)
Мощные гидроцилиндры прижима
Шариковые опоры на столе
Передний суппорт с качающимися упорами
Подсветка линии реза
Педальное управление

Дополнительные опции

Контроллер Cybelec DNC61G с автоматической настройкой зазора и упора
Пневматическая система поддержки листа
Система автоматической укладки листа
Лазерный указатель линии реза
Световая система защиты
Маслоохладитель
Увеличенные боковые поддержки
Угловой датчик
Комплект ножей для нержавеющей стали
