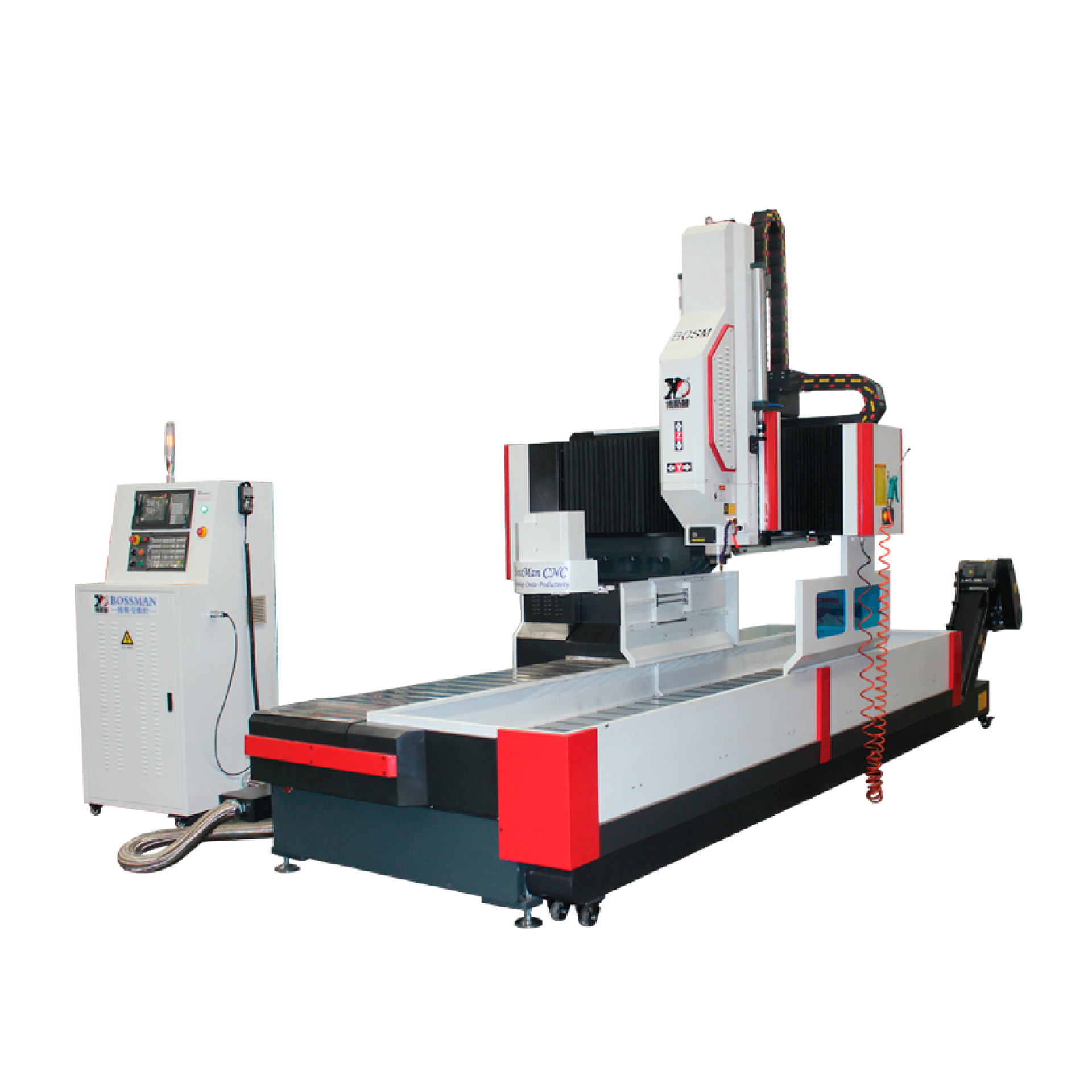

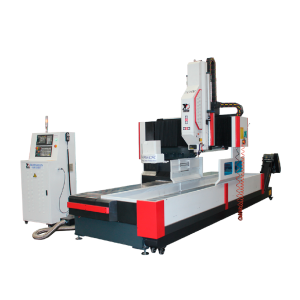

Сверлильный центр с ЧПУ для профилей BOSM-DC2605

Китай

Модели серии

DC6005 DC4505 DC2605

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) 2 600 × 500
Тип магазина инструментов 6 позиций
Система ЧПУ KND / GSK / Siemens (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Сверлильный центр с ЧПУ для профилей BOSM-DC2605 - портальная установка для точной обработки профильного проката длиной до 2 600 мм. Открытая рамная схема упрощает базирование заготовок и обеспечивает свободный доступ к рабочей зоне.

Назначение и области применения

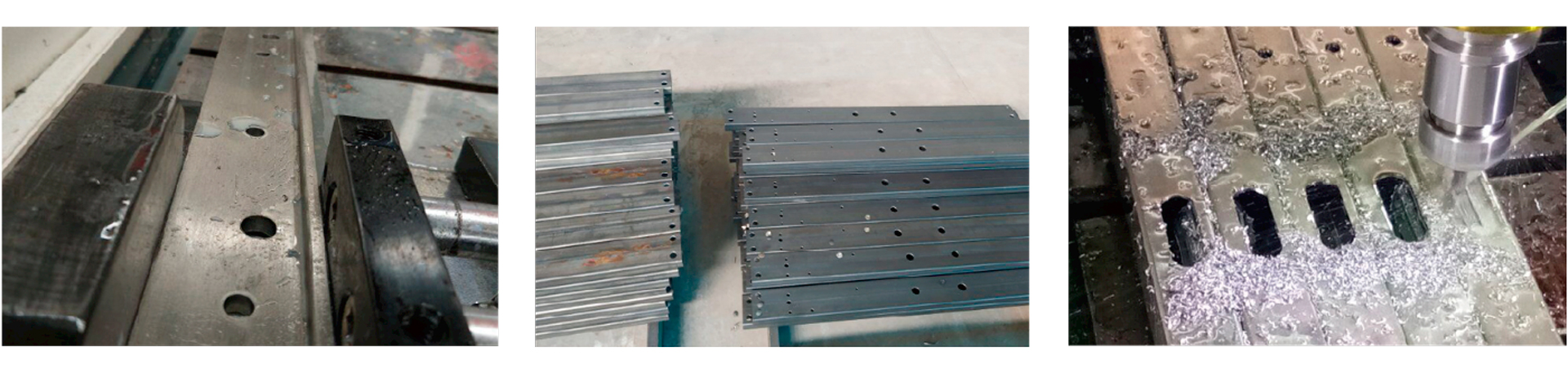

Сверление отверстий и нарезание резьбы в профильных трубах, швеллерах и уголках.
Обработка длинномерных деталей в цехах металлоконструкций и сборочных линиях.
Производство несущих каркасов, стеллажей и инженерных опор.
Интеграция в предприятия средней металлообработки с требованиями к высокой повторяемости.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная база для удобной подачи длинномерного профиля
Шпиндельный узел	Конус BT40, мощность 15 кВт, диапазон 30–3 000 об/мин
Режимы резания	Сверление φ1–30 мм, нарезка резьбы M6–M16
Точность позиционирования	Повторяемость осей X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация смены инструмента	Встроенный магазин на 6 позиций

Преимущества использования

Свободная логистика: Портальная схема убирает боковые ограничения, ускоряя загрузку протяжённых заготовок.
Высокая динамика: Частота вращения до 3 000 об/мин и мощный привод сокращают время цикла.
Микронная стабильность: Погрешность 0,025 мм исключает последующую ручную доводку.
Жёсткая передача: Винтовая схема перемещения гарантирует плавный ход и точную фиксацию координат.
Надежная база: Усиленные направляющие минимизируют паразитные колебания при интенсивной работе.

Оборудование объединяет скоростное сверление, открытую архитектуру и точное цифровое управление, становясь практичным выбором для предприятий, выпускающих профильные каркасы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DC2605
Максимальный размер заготовки (Д×Ш)	2 600 × 500 мм
Конус шпинделя	BT40
Максимальный диаметр сверления	φ1–30 мм
Максимальный диаметр нарезания резьбы	M6–M16
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до стола	150–650 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Магазин инструмента	6 шт.
Способ передачи движения	Винтовая передача

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с длинномерным профилем.
Жёсткое основание минимизирует вибрации, сохраняя точность резания на всей длине заготовки.

Шпиндельный узел

Привод с конусом BT40 развивает мощность 15 кВт, позволяя формировать отверстия до φ30 мм и нарезать резьбу M6–M16.
Регулируемый вылет 150–650 мм адаптирует агрегат под детали различной высоты без замены оснастки.

Система позиционирования и ЧПУ

Винтовая передача обеспечивает повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Автоматизация и оснастка

Встроенный магазин на 6 позиций ускоряет смену сверл и метчиков, сокращая время простоя между операциями.
Т-образные пазы и адаптивные фиксаторы надёжно удерживают профиль перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества сверлильного центра BOSM-DC2605

Скорость: Диапазон до 3 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу с трёх сторон, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от мелкого сверления до нарезки резьбы.
Надежность: Жёсткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Сверлильный центр с ЧПУ для профилей BOSM-DC2605, цена на который оптимизирована под задачи профильной металлообработки, привлекает цеха, стремящиеся ускорить выпуск каркасных компонентов. Открытая портальная схема сокращает время загрузки, а высокая повторяемость осей минимизирует процент брака. Возможность точной обработки длинномерных деталей и встроенный магазин инструмента снижают расходы на переналадку, ускоряя окупаемость агрегата в серийном производстве.

Комплектация

Портальная станина с рабочим столом 2 600 × 500 мм
Шпиндельный узел (конус BT40, 15 кВт)
Система числового программного управления
Магазин инструмента на 6 позиций
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Адаптивные фиксаторы под нестандартные сечения профиля
Системы автоматической подачи СОЖ и стружкоудаления
Расширенные пакеты ЧПУ или интеграция в CAD/CAM цепочки
Усиленные цанговые патроны для тонкостенных заготовок
