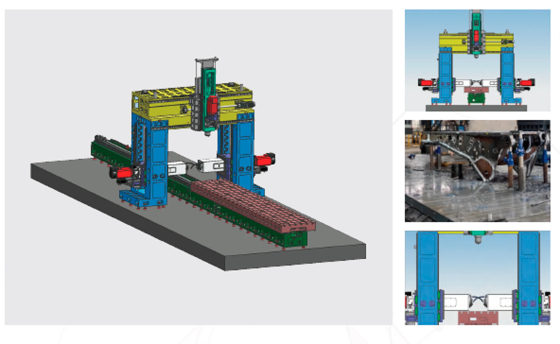

Портальный трёхсторонний обрабатывающий центр с ЧПУ BOSM TX-III7012

Китай

Модели серии

TX-III8018 TX-III7012

Мощность шпинделя 37
Количество шпинделей 3
Максимальный размер заготовки (Д×Ш) 7 000 × 1 200
Размер рабочего стола (Д×Ш) 7 000 × 1 200

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

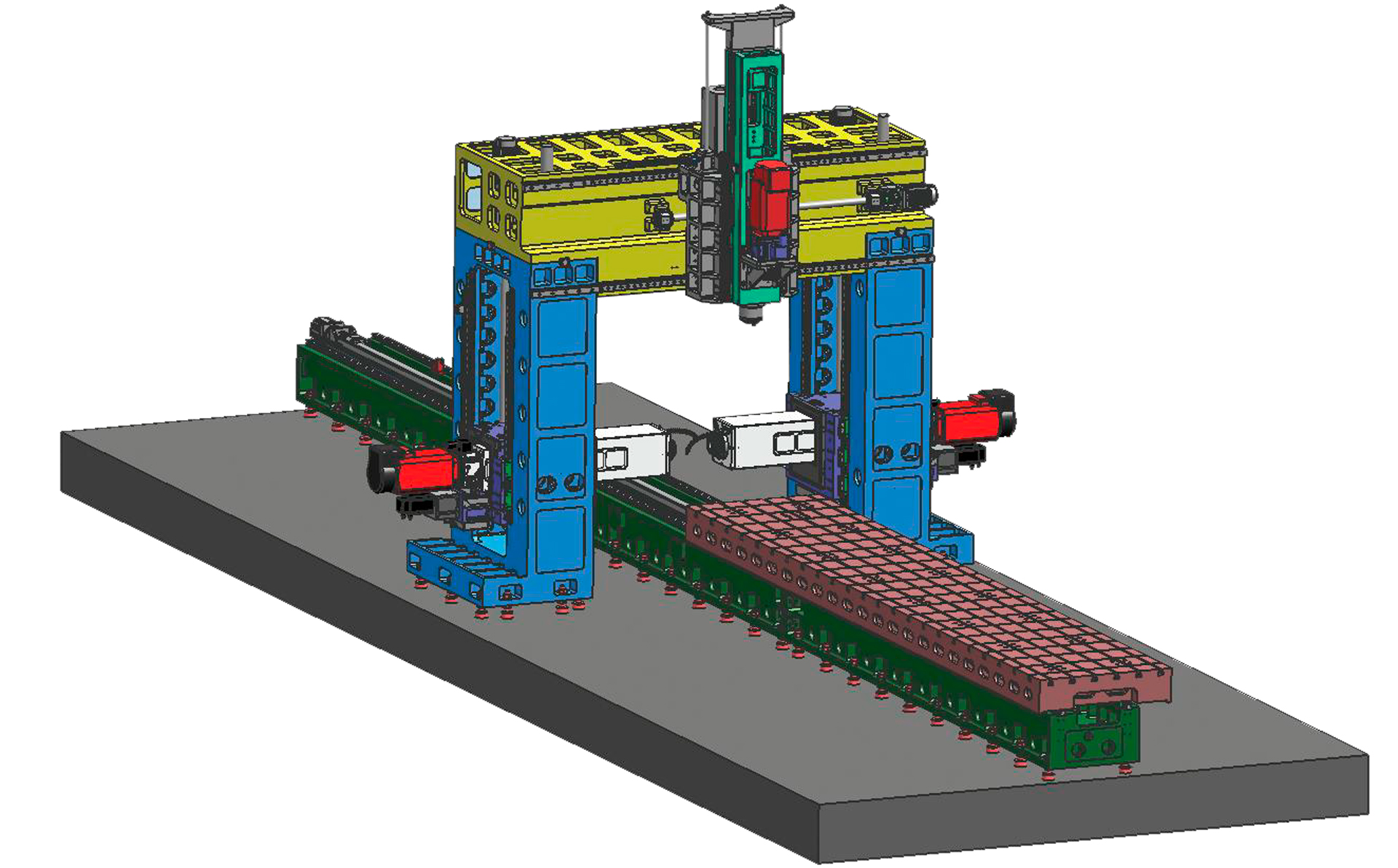

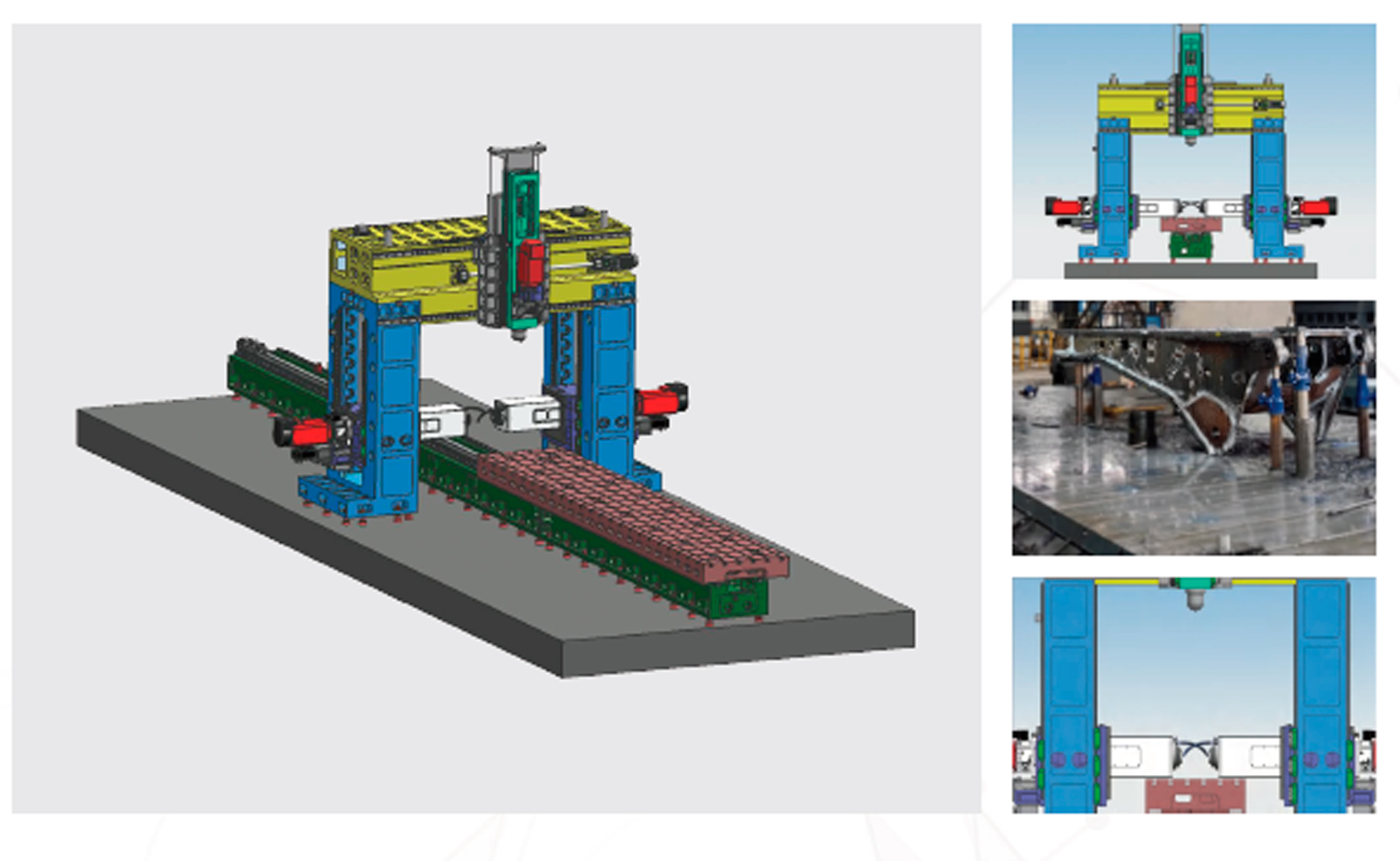

Портальный трёхсторонний обрабатывающий центр с ЧПУ BOSM TX-III7012 - комплекс для трёхгранной обработки за один цикл. Открытая рамная схема ускоряет крановую загрузку массивных заготовок и гарантирует высокую жёсткость конструкции.

Назначение и области применения

Одновременное фрезерование, расточка и сверление трёх граней длинномерных рам и корпусных узлов.
Формирование сложных пространственных профилей без переустановки детали.
Изготовление компонентов для энергетики, тяжёлого машиностроения и транспортного сектора.
Интеграция в цеха, где требуется минимизация холостых переходов и ручного позиционирования.

Ключевые функциональные возможности

Функция	Описание
Трёхсторонняя кинематика	Три шпиндельные головки (две горизонтальные на колоннах, одна вертикальная на траверсе)
Шпиндельные блоки	Конус BT50, сила зажима 20 000 Н, мощность 37 × 3 кВт, диапазон 30–4 000 об/мин
Режимы резания	Расточка, фрезерование и сверление с максимальной глубиной обработки до 1 500 мм
Рабочая зона	Стол 7 000 × 1 200 мм, грузоподъёмность 10 т, перемещение X: 7 000 мм, Y: 1 500 мм

Преимущества использования

Многооперационность: Три независимых шпинделя формируют сложный контур за один цикл, исключая погрешности повторного базирования.
Свободная логистика: Портальная рама без верхних перекрытий позволяет мостовому крану беспрепятственно опускать тяжёлые заготовки.
Высокий крутящий момент: Двигатели по 37 кВт обеспечивают уверенное снятие припусков с вязких и твёрдых сплавов.
Микронная стабильность: Жёсткая бабка и направляющие фиксируют точность резания на всей длине рабочего стола.
Масштабируемая зона: Ход по оси X достигает 7 000 мм, адаптируя комплекс под сверхгабаритные рамы.

Оборудование объединяет прецизионную расточку, скоростное фрезерование и открытую архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM TX-III7012
Размер рабочего стола (Д×Ш)	7 000 × 1 200 мм
Грузоподъёмность стола	10 т
Размер Т-образных пазов	28 мм
Перемещение стола (ось X)	7 000 мм
Перемещение траверсы/бабки (ось Y)	1 500 мм
Максимальный размер обработки (Ш×В)	1 500 × 1 500 мм
Количество шпиндельных головок	3 шт. (горизонтальные слева/справа + вертикальная)
Конус шпинделя	BT50
Сила зажима шпинделя	20 000 Н
Скорость вращения шпинделя	30–4 000 об/мин
Мощность двигателя шпинделя	37 × 3 кВт

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура формирует беспрепятственный доступ к рабочей зоне, что критично при базировании протяжённых заготовок мостовым краном. Отсутствие верхних перемычек радикально ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию обработки на всей площади стола.

Шпиндельные узлы

Три независимых привода с конусом BT50 и силой зажима 20 000 Н работают в диапазоне 30–4 000 об/мин, эффективно распределяя нагрузку при многооперационной обработке.
Коробчатая структура бабок минимизирует биения, позволяя выполнять как черновую расточку, так и чистовое фрезерование без потери точности.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют стабильность ходов по осям X и Y, обеспечивая повторяемость результатов в серийном производстве.
Интеллектуальные контроллеры синхронизируют циклы трёх шпинделей, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование трёхсторонних траекторий для длинномерных деталей.
Адаптивные Т-пазы шириной 28 мм надёжно центрируют рамы и плиты перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества трёхстороннего центра BOSM TX-III7012

Скорость: Одновременная работа трёх шпинделей сокращает холостые переходы и снижает себестоимость детали.
Точность: Синхронизированное позиционирование исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до трёхстороннего фрезерования и расточки.
Надежность: Стационарные колонны и перемещаемый стол рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить Портальный трёхсторонний обрабатывающий центр с ЧПУ BOSM TX-III7012 стоит, поскольку портальная архитектура радикально сокращает время базирования тяжёлых заготовок, а выполнение операций с трёх сторон за один цикл сводит к нулю необходимость ручного позиционирования. Возможность точной обработки симметричных деталей и интеграции опциональных магазинов инструмента оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с подвижным рабочим столом
Три шпиндельных узла (конус BT50, 37 кВт каждый)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента (опционально)
Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Усиленные фиксаторы для нестандартных длинномерных деталей
Системы автоматической подачи СОЖ и стружкоудаления
