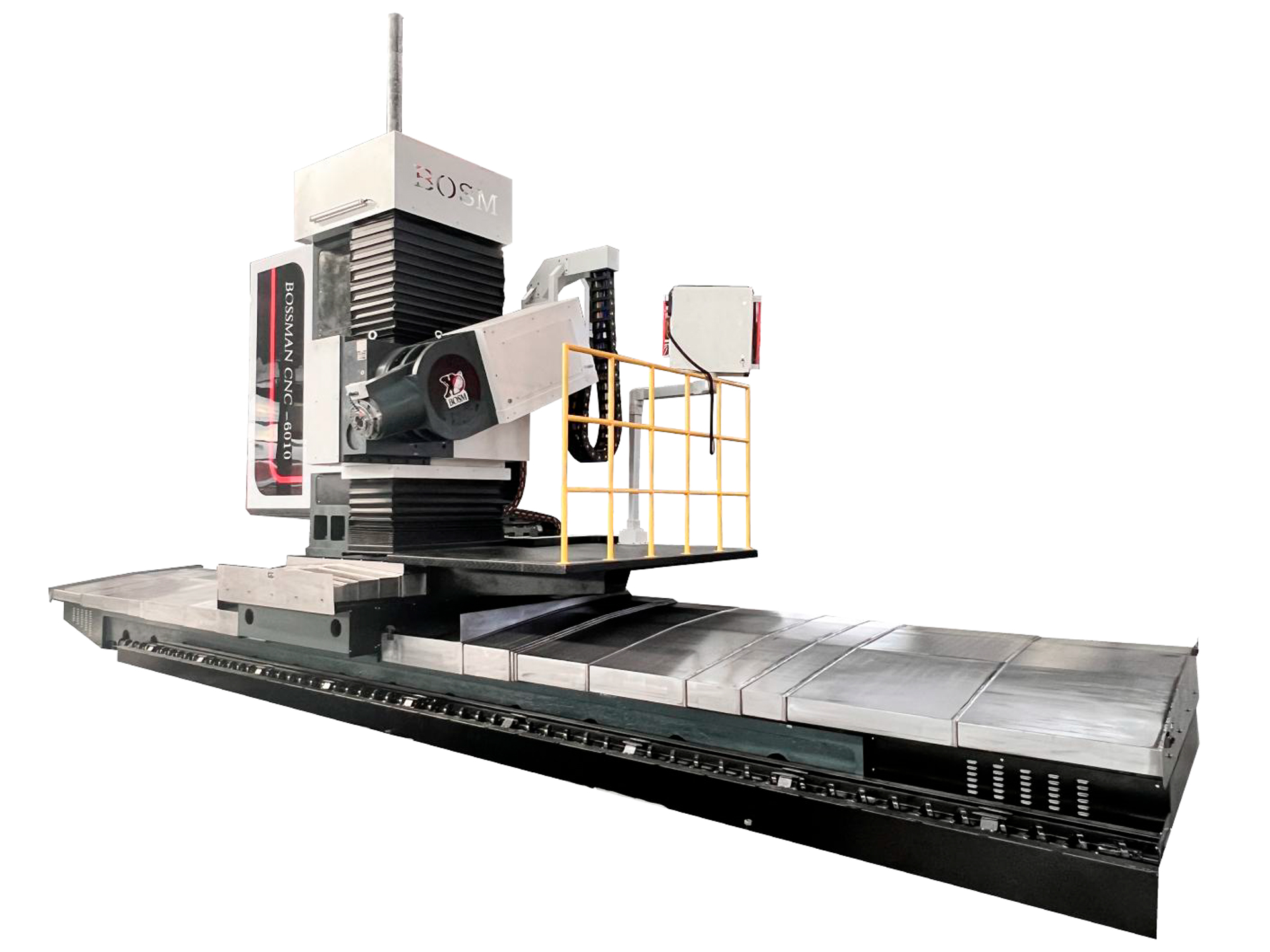

Пятиосевой горизонтальный фрезерно-расточный станок с ЧПУ BOSM-TS910

Китай

Модели серии

TS910

Мощность шпинделя 30
Размер рабочего стола (Д×Ш) 9 000 × 1 000
Ход по оси X 9 000
Ход по оси Y 1 150

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

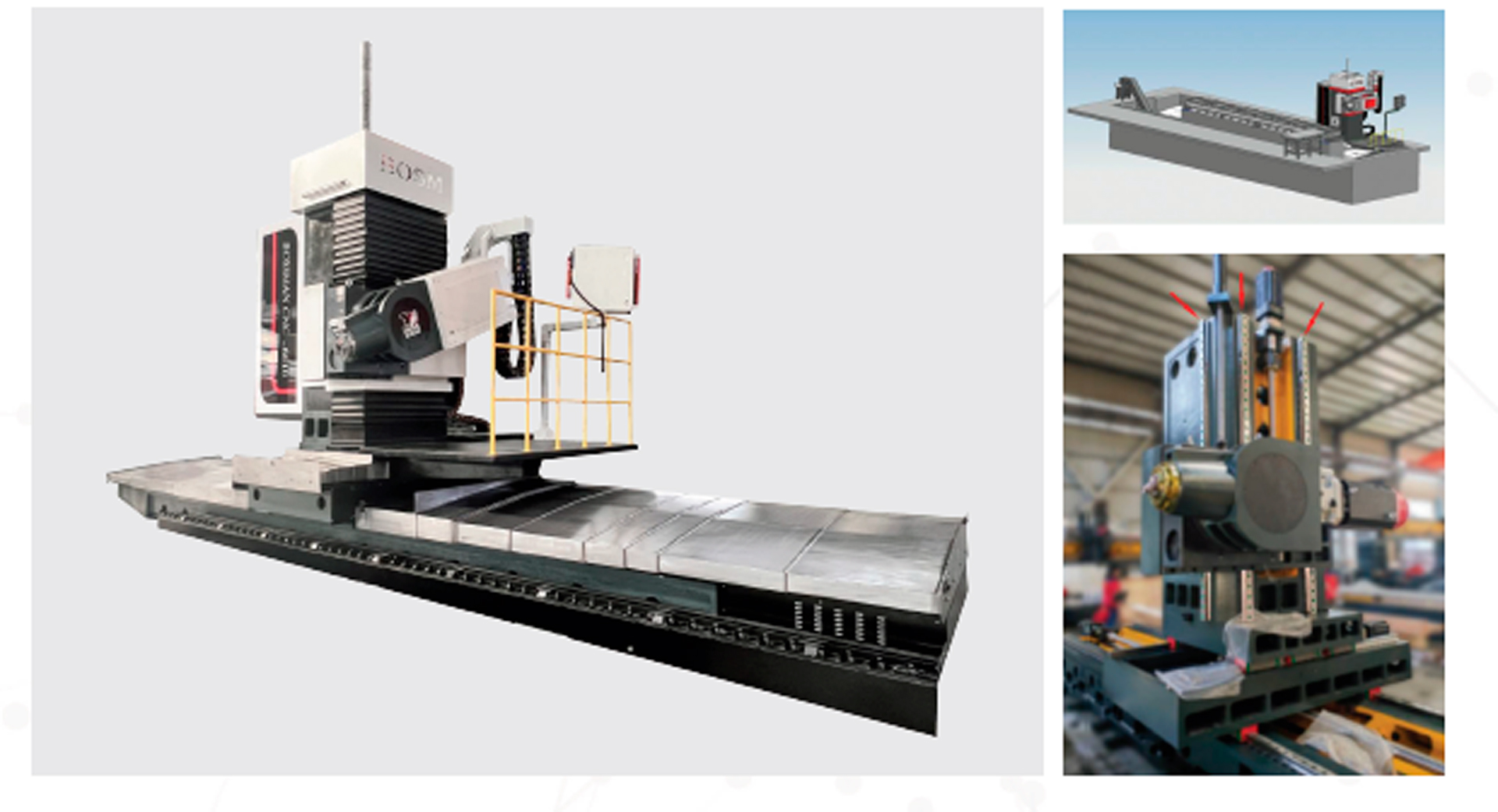

Пятиосевой горизонтальный фрезерно-расточный станок с ЧПУ BOSM-TS910 - портальная система для сложной обработки заготовок протяжённостью до 9 000 мм. Открытая рамная схема облегчает загрузку массивных деталей и гарантирует жёсткость при резании.

Назначение и области применения

Фрезерование, сверление и расточка длинномерных рам, корпусных элементов и пространственных узлов.
Обработка деталей с максимальной длиной 9 000 мм и шириной 1 000 мм.
Производство компонентов для энергетики, тяжёлого машиностроения и судостроения.
Интеграция в цеха серийного выпуска сложных металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая горизонтальная компоновка для беспрепятственной загрузки протяжённых заготовок
Шпиндельный узел	Конус BT50, диаметр 190 мм, мощность 30 кВт, диапазон 30–6 000 об/мин
Вращательная ось	Поворот шпинделя 0–90° над рабочим столом для доступа к пяти граням
Скоростные режимы	Быстрая подача 12 м/мин, рабочая 8 м/мин (по всем осям)
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Многозадачность: Пятиосевая архитектура формирует сложные контуры за один цикл, минимизируя накопленные погрешности.
Свободная логистика: Портальная рама убирает верхние и боковые ограничители, позволяя крану беспрепятственно опускать тяжёлые изделия.
Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт черновой и чистовой обработки.
Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатель 30 кВт уверенно работает с вязкими сплавами при глубоком фрезеровании.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую рамную архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-TS910
Размер рабочего стола (Д×Ш)	9 000 × 1 000 мм
Конус шпинделя	BT50
Диаметр шпинделя	190 мм
Скорость вращения шпинделя	30–6 000 об/мин
Мощность двигателя шпинделя	30 кВт
Угол поворота оси A	0–90° (вращение над рабочим столом на конце шпинделя)
Перемещение колонны вперёд/назад (X)	9 000 мм
Перемещение траверсы вверх/вниз (Y)	1 150 мм
Перемещение колонны влево/вправо (Z)	700 мм
Скорость быстрых перемещений X/Y/Z	12 / 12 / 12 м/мин
Скорость рабочей подачи X/Y/Z	8 / 8 / 8 м/мин
Повторяемость позиционирования (X/Y/Z)	0,025 / 2 000 мм

Детальное описание узлов станка

Портальная конструкция и станина

Горизонтальная портальная архитектура формирует открытый рабочий контур, что критично при базировании протяжённых заготовок мостовым краном. Отсутствие жёстких верхних перемычек над столом радикально упрощает логистику и ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию резания на всей площади стола.

Шпиндельный узел

Привод диаметром 190 мм с конусом BT50 и мощностью 30 кВт поддерживает диапазон 30–6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Жёсткая бабка минимизирует биения, позволяя уверенно выполнять как черновое снятие припусков, так и чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Поворотная ось вращения формирует углы в диапазоне 0–90°, исключая накопленную ошибку координат при обработке сложных пространственных контуров без переустановки детали.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование пятиосевых траекторий для длинномерных деталей.
Адаптивные Т-пазы и специальные фиксаторы надёжно центрируют балки и рамы перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества пятиосевого станка BOSM-TS910

Скорость: Диапазон до 6 000 об/мин и быстрая подача 12 м/мин сокращают холостые переходы и снижают себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до пятиосевого фрезерования и расточки.
Надежность: Стационарный стол и перемещаемая колонна рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Пятиосевой горизонтальный фрезерно-расточный станок с ЧПУ BOSM-TS910, цена на который формируется исходя из протяжённой рабочей зоны и пятиосевой кинематики, привлекает производства, стремящиеся к оптимизации выпуска сложных узлов. Открытая портальная схема радикально сокращает время базирования тяжёлых заготовок, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе с крупногабаритными пространственными деталями.

Комплектация

Портальная станина с горизонтальной компоновкой
Пятиосевой шпиндельный узел (конус BT50, 30 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Усиленные фиксаторы для нестандартных длинномерных деталей
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для тонкостенных и легированных заготовок
