Двухсторонний расточно-фрезерный обрабатывающий центр DPH-I BOSM-9020

Китай

Модели серии

DPH-VI 6010 DPH-VI 15010 DPH-I BOSM-9020 DPH-I BOSM-4010

Мощность шпинделя 37
Ход по оси X 9 000
Ход по оси Y 3 000
Ход по оси Z 1 000 / 1 500

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

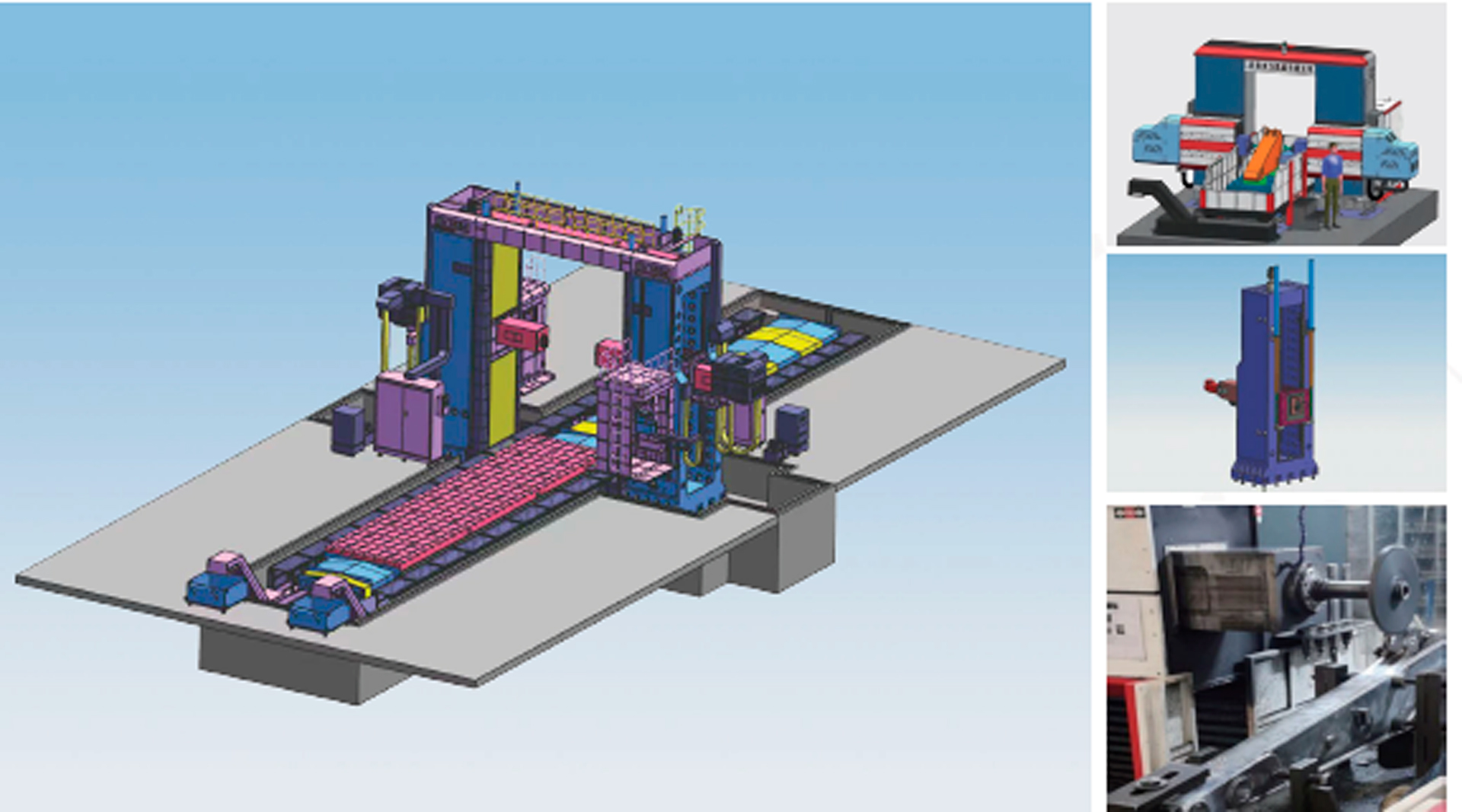

Двухсторонний расточно-фрезерный обрабатывающий центр DPH-I BOSM-9020 - портальный комплекс для точной двусторонней обработки симметричных деталей. Открытая рамная схема упрощает крановую загрузку, а два горизонтальных шпинделя выполняют операции за один установ.

Назначение и области применения

Одновременное сверление, расточка и фрезерование противоположных граней корпусных узлов.
Обработка протяжённых рам и симметричных элементов с высокими требованиями к соосности.
Производство компонентов для тяжёлого машиностроения, энергетики и транспортного сектора.
Интеграция в цеха, где критична минимизация холостых переходов и ручного позиционирования.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Подвижный стол и две горизонтальные квадратные бабки для двусторонней обработки
Шпиндельные узлы	Конус BT50, мощность 37/37 кВт, диапазон 30–6 000 об/мин
Режимы резания	Сверление до φ90 мм, расточка до φ500 мм, нарезка M3–M30
Ходы осей	X: 9 000 мм, Y: 3 000 мм, Z: 1 000/1 500 мм
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Многооперационность: Две независимые бабки формируют сложные профили за один цикл, исключая накопленные погрешности базирования.
Свободная логистика: Портальная рама без верхних перекрытий ускоряет монтаж массивных плит мостовым краном.
Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт черновой и чистовой обработки.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатели 37 кВт уверенно работают с вязкими сплавами при глубокой расточке.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	DPH-I BOSM-9020
Ход по оси X	9 000 мм
Ход по оси Y	3 000 мм
Ход шпинделя по оси Z	1 000/1 500 мм
Конструкция бабки	Квадратная типа «коробка в коробке»
Конус шпинделя	BT50 (центральный тип)
Максимальный диаметр сверления	φ90 мм
Максимальный диаметр расточки	500 мм
Максимальный диаметр нарезания резьбы	M3–M30
Скорость вращения шпинделя	30–6 000 об/мин
Мощность двигателя шпинделя	37/37 кВт
Расстояние от торца шпинделя до центра стола	Настраивается по проекту
Повторяемость по осям X/Y/Z	0,025/2 000 мм

Детальное описание узлов станка

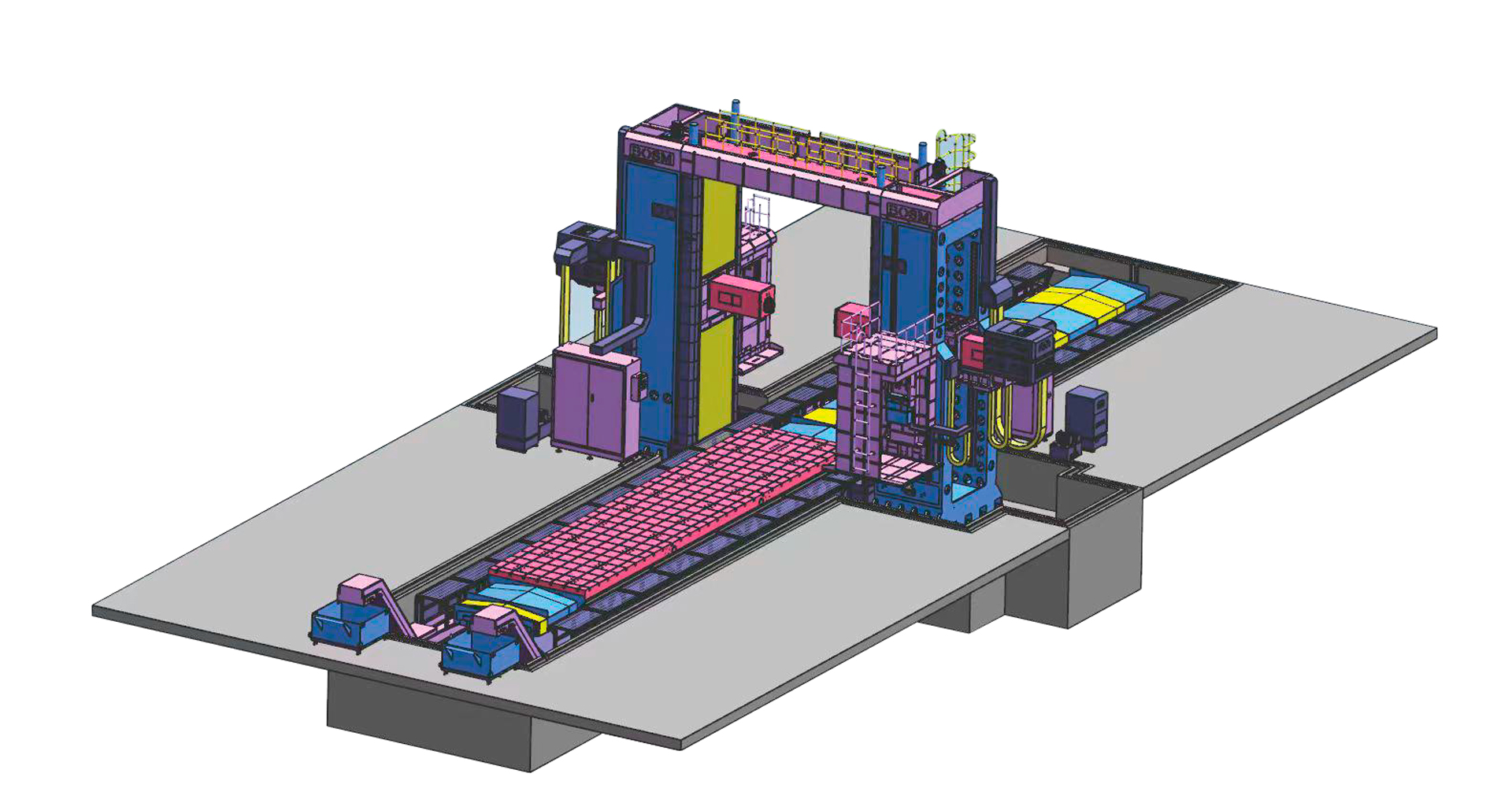

Портальная конструкция и станина

Подвижный рабочий стол и перемещаемые бабки формируют открытый контур, что критично при базировании симметричных заготовок. Отсутствие жёстких верхних перемычек над зоной резания радикально ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию обработки на всей площади стола.

Шпиндельные узлы

Привод с конусом BT50 и мощностью 37 кВт поддерживает диапазон 30–6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Квадратная бабка коробчатого типа минимизирует биения, позволяя уверенно выполнять как черновую расточку, так и чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование двухсторонних траекторий для корпусных деталей.
Специальный подвижный стол с Т-пазами надёжно центрирует заготовки, исключая смещение под динамическими нагрузками.

Главные преимущества двухстороннего центра DPH-I BOSM-9020

Скорость: Диапазон до 6 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до двустороннего фрезерования и расточки.
Надежность: Стационарный стол и перемещаемая рама рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить двухсторонний расточно-фрезерный обрабатывающий центр DPH-I BOSM-9020 стоит, поскольку портальная архитектура радикально сокращает время базирования тяжёлых заготовок, а выполнение операций с двух сторон за один цикл сводит к нулю необходимость ручного позиционирования. Возможность точной обработки симметричных деталей и интеграции опциональных магазинов инструмента оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с подвижным рабочим столом
Два шпиндельных узла (конус BT50, 37/37 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента Okada на 24 позиции (опционально)
Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Усиленные фиксаторы для нестандартных деталей
Системы автоматической подачи СОЖ и стружкоудаления
