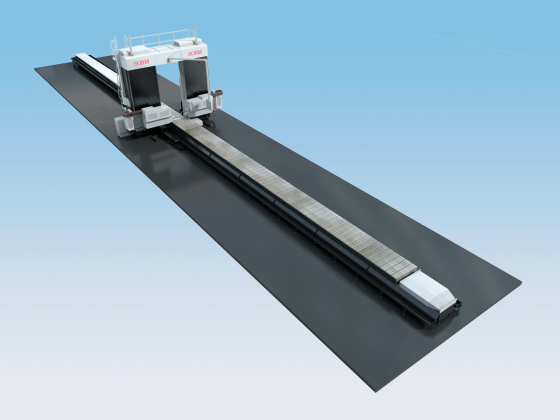

Двухсторонний расточно-фрезерный обрабатывающий центр BOSM DPH-VI 6010

Китай

Модели серии

DPH-VI 6010 DPH-VI 15010 DPH-I BOSM-9020 DPH-I BOSM-4010

Мощность шпинделя 22
Количество шпинделей 2
Система ЧПУ KND / GSK / Siemens / FANUC (опционально)
Бренд BOSM DPH-VI 6010

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

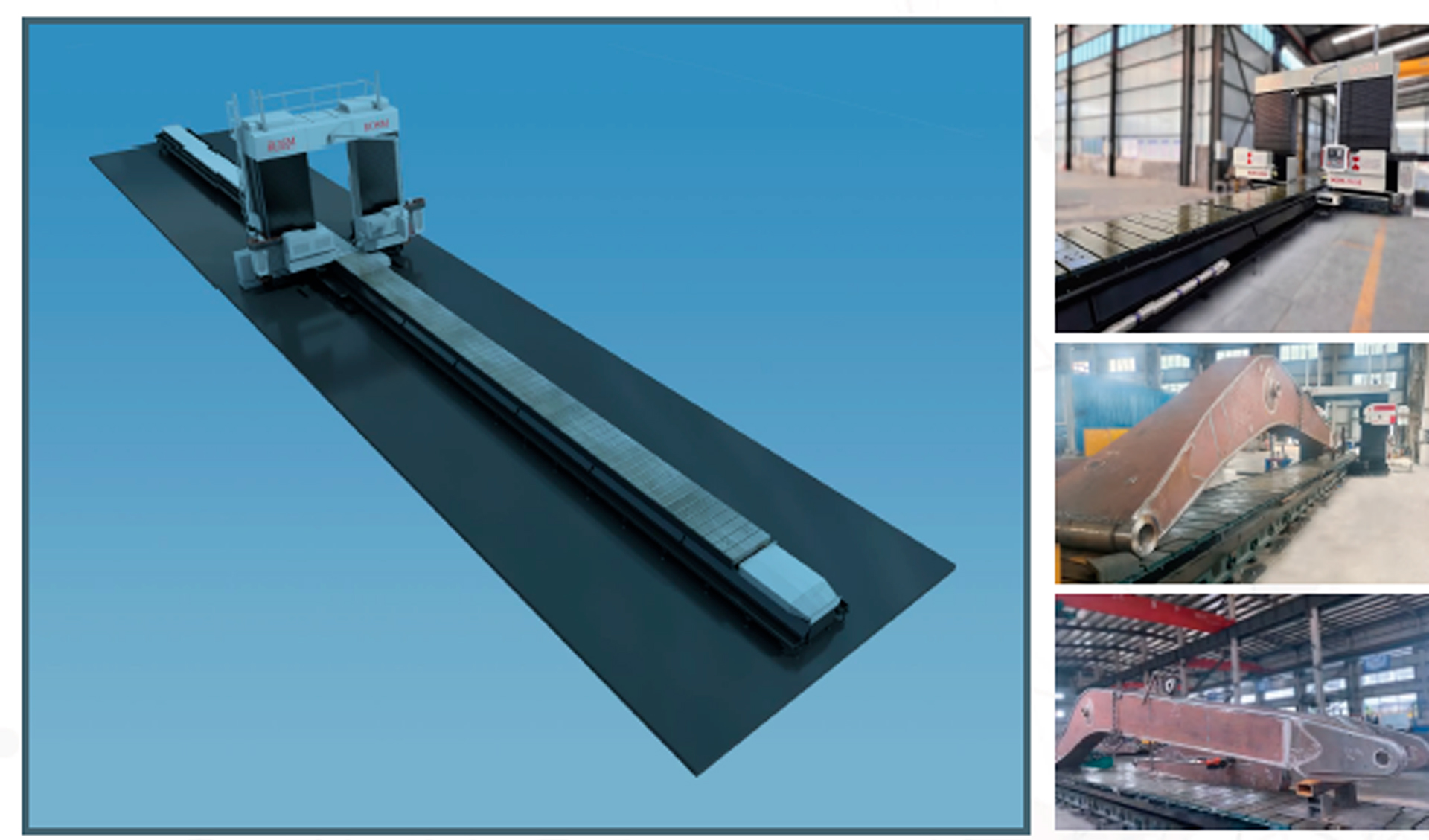

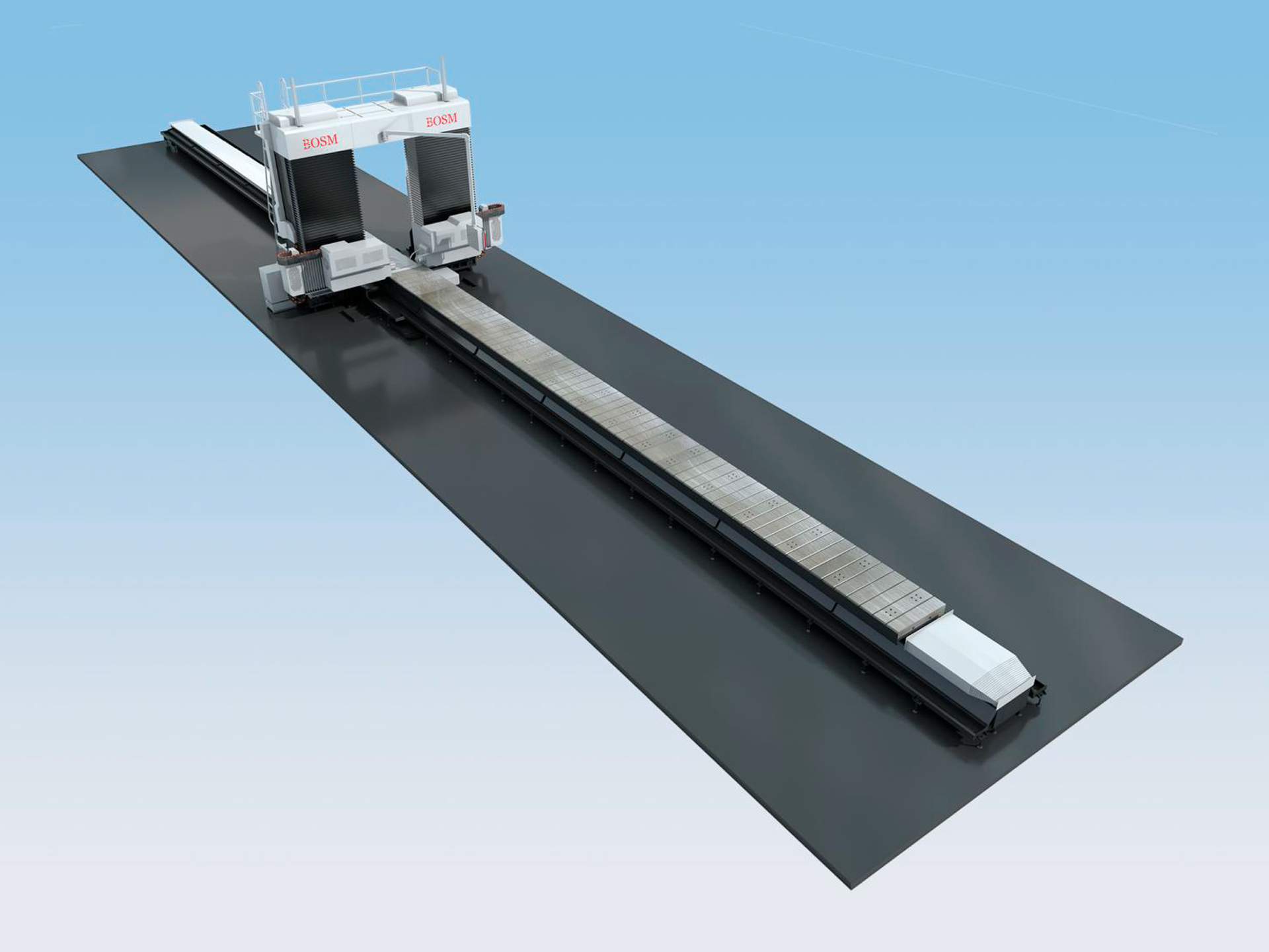

Двухсторонний расточно-фрезерный обрабатывающий центр BOSM DPH-VI 6010 - портальный комплекс для точной обработки протяжённых деталей. Открытая рамная схема упрощает крановую загрузку тяжёлых заготовок, сохраняя высокую жёсткость при резании.

Назначение и области применения

Одновременное фрезерование, расточка и сверление противоположных граней длинномерных корпусных узлов.
Формирование сложных контуров за одну установку без переустановки симметричных изделий.
Производство компонентов для тяжёлого машиностроения, энергетики и транспортного сектора.
Интеграция в цеха, где критична минимизация холостых переходов и ручного позиционирования.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная архитектура для беспрепятственной загрузки изделий длиной до 6 000 мм
Шпиндельный узел	Конус BT50, мощность 22 кВт, крутящий момент 560 Н·м, диапазон 30–600 об/мин
Режимы резания	Расточка до φ200 мм, сверление и нарезка резьбы
Ходовые перемещения	X: 6 000 мм, Y: 2 000 мм, Z: 800 мм
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Свободная логистика: Портальная схема убирает верхние перекрытия, позволяя крану беспрепятственно опускать тяжёлые плиты.
Высокий крутящий момент: Показатель 560 Н·м гарантирует уверенное снятие припусков с вязких и твёрдых сплавов.
Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без последующей доводки.
Масштабируемая зона: Ход по оси X достигает 6 000 мм, адаптируя комплекс под сверхгабаритные рамы.
Надёжная передача: Усиленные направляющие бабок минимизируют биения при непрерывных нагрузках.

Агрегат объединяет прецизионную расточку, скоростное фрезерование и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM DPH-VI 6010
Размер рабочего стола (Д×Ш)	6 000 × 1 000 мм
Конус шпинделя	BT50
Максимальный диаметр расточки	200 мм
Скорость вращения шпинделя	30–600 об/мин
Мощность двигателя шпинделя	22 кВт
Максимальный крутящий момент	560 Н·м
Расстояние от торца шпинделя до стола	Настраивается по проекту
Ход по оси X	6 000 мм
Ход по оси Y	2 000 мм
Ход по оси Z	800 мм

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура формирует беспрепятственный доступ к рабочему пространству, что критично при базировании протяжённых заготовок мостовым краном. Отсутствие жёстких верхних перемычек радикально ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию резания на всей длине стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 22 кВт работает в диапазоне 30–600 об/мин, генерируя крутящий момент до 560 Н·м для эффективного съёма металла.
Жёсткая бабка коробчатого типа минимизирует биения, позволяя выполнять как черновую расточку до φ200 мм, так и чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование двухсторонних траекторий для длинномерных деталей.
Адаптивные Т-пазы рабочего стола надёжно центрируют рамы и плиты перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества двухстороннего центра BOSM DPH-VI 6010

Скорость: Оптимизированный диапазон вращения сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до двустороннего фрезерования и расточки.
Надежность: Стационарный стол и перемещаемая колонна рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить двухсторонний расточно-фрезерный обрабатывающий центр BOSM DPH-VI 6010 стоит, поскольку портальная архитектура радикально сокращает время базирования тяжёлых заготовок, а выполнение операций с двух сторон за один цикл сводит к нулю необходимость ручного позиционирования. Возможность точной обработки симметричных деталей и интеграции опциональных магазинов инструмента оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с подвижным рабочим столом
Шпиндельный узел (конус BT50, 22 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента Okada на 24 позиции (опционально)
Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Усиленные фиксаторы для нестандартных длинномерных деталей
Системы автоматической подачи СОЖ и стружкоудаления
