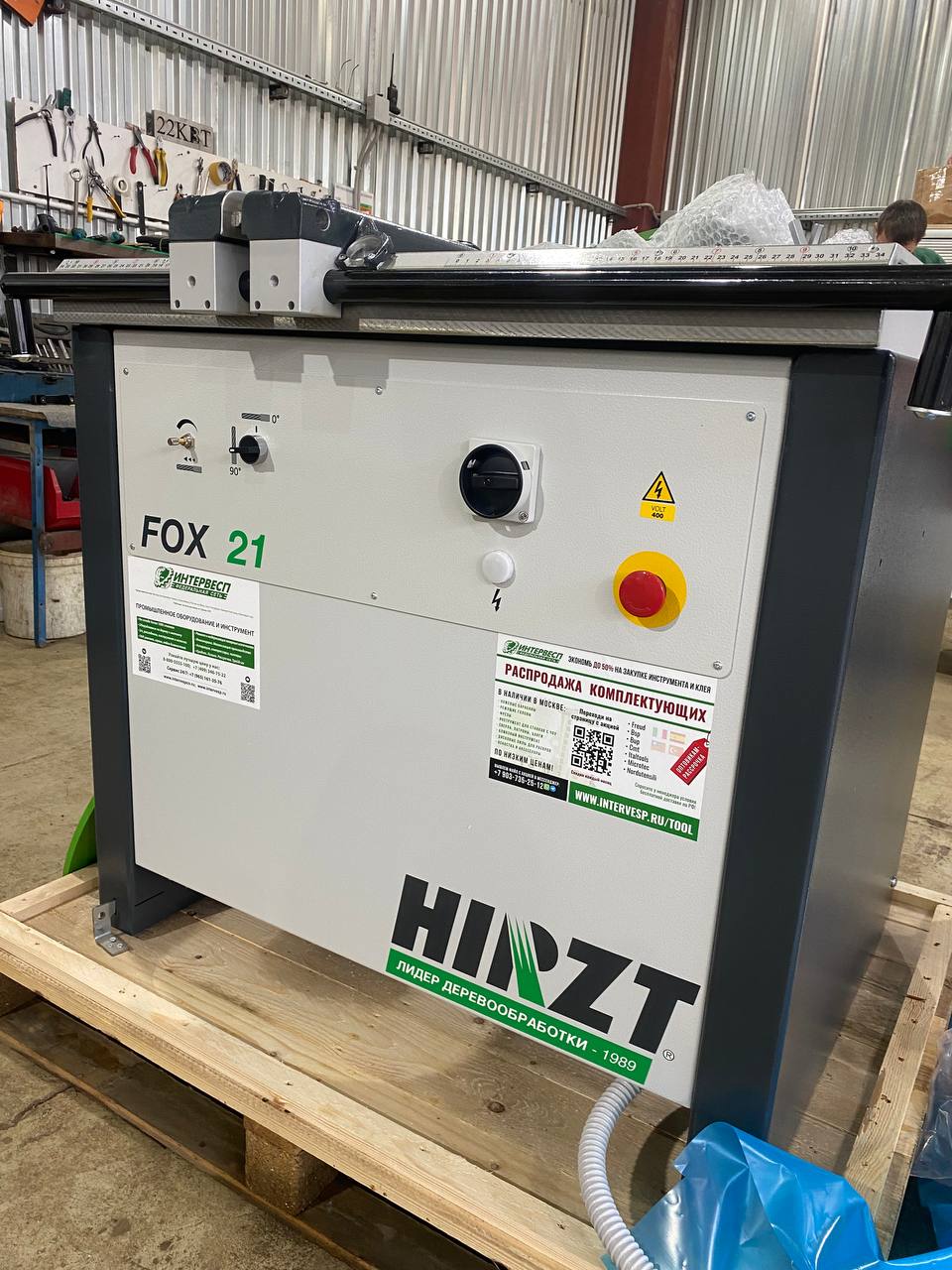

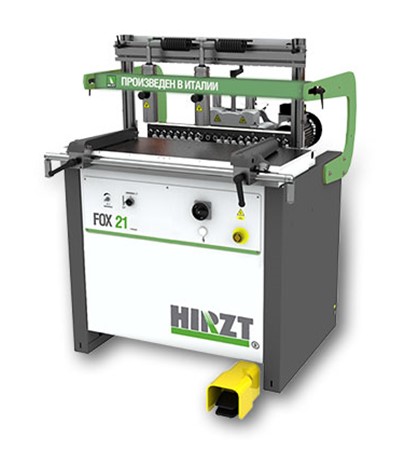

Сверлильно-присадочный станок HIRTZ FOX 21

Италия

Модели серии

CN1692 CN2256 CN1922 CN1886 CN2248

Мощность энергопотребления станка 1,5
Бренд Maggi
Максимальная высота реза 65 (максимальная глубина сверления)
Страна производитель Италия

Все характеристики

370 538,40 ₽

от 10 636 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Сверлильно-присадочный станок HIRTZ FOX 21 - универсальное оборудование для высокоточного сверления отверстий в мебельных деталях под углами 0, 45 и 90 градусов.

Назначение и области применения

Высокоточное создание сквозных и глухих отверстий в торцах и плоскостях заготовок.
Эксплуатация на мебельных и деревообрабатывающих предприятиях любого масштаба.
Обработка деталей под различными углами (0, 45 и 90 градусов) для сборки сложной мебели.

Ключевые функциональные возможности

Функция	Описание
Пневматический наклон головы	Позиционирование и фиксация под углами 0, 45 и 90 градусов
Регулировка глубины	Запатентованное устройство SPIRAL SYSTEM для быстрой настройки
Фиксация заготовки	Два вертикальных пневмоприжима предотвращают сдвиг детали
Оснастка	Поддержка сверл диаметром от 1,5 до 40 мм различного вращения и длины

Преимущества использования

Точность базы: Стальной фрезерованный и шлифованный рабочий стол размером 885×375 мм.
Универсальность: Задняя направляющая позволяет выполнять сверление на расстоянии до 300 мм от края панели.
Оперативность: Быстросъемные патроны и откидные упоры ускоряют процесс переналадки.
Надежность: Регулируемые чугунные боковые упоры с миллиметровой шкалой и линзами, соответствие стандартам ЕС.

Агрегат объединяет прочную конструкцию, пневматическое управление и запатентованные системы настройки, становясь надежным инструментом для присадочных работ.

Технические характеристики станка

Параметр	Значение
Количество шпинделей	21 шт.
Расстояние между двумя шпинделями	32 мм
Расстояние между внешними шпинделями	640 мм
Макс. глубина сверления	65 мм
Толщина заготовки	8–65 мм (140 мм опц.)
Мощность мотора	2 л.с. (1,5 кВт)
Количество пневмоприжимов	2 шт.
Количество перекидных упоров на линейке	2 шт.
Количество быстросъемных патронов	5 шт.
Линейка основная	3 000 мм (1 500×2)
Диаметр аспирационного патрубка	80 мм
Масса станка (без упаковки)	260 кг
Рабочие размеры (без упаковки)	1 015×990×1 270 мм

Детальное описание узлов станка

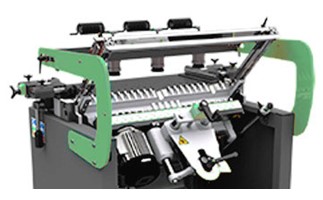

Пневматический наклон траверсы

Присадочная группа имеет возможность вертикального и горизонтального позиционирования с фиксацией в промежуточных положениях. Это дает возможность сверления в пласть, в торец деталей, а также под углом 45 градусов.

Пневмоприжимы

Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига заготовки.

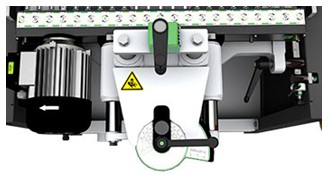

Система регулировки глубины сверления

Запатентованное устройство SPIRAL SYSTEM является эксклюзивной разработкой производителя для быстрой настройки. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

Базирующие линейки

В комплект поставки включены 2 профильные алюминиевые линейки с миллиметровой шкалой длиной по 1 500 мм, с двумя откидными упорами для быстрого позиционирования заготовок.

Фрезерованная гребенка и направляющие

Гребенка оснащена выборкой под чашечные сверла. Откидная направляющая позволяет убирать упор с рабочего стола, при этом не снимая его с направляющей.

Система хранения и оснастка

Реализована система хранения по принципу «все на своем месте». В комплект поставки включены 5 быстросъемных патронов для оперативной смены инструмента.

Экономическая эффективность

Сверлильно-присадочный станок HIRTZ FOX 21, цена которого оптимизирована для предприятий разного масштаба, привлекает мастеров своей универсальностью и скоростью переналадки. Запатентованная система SPIRAL SYSTEM и наличие пяти быстросъемных патронов в комплекте радикально сокращают вспомогательное время, а жесткая фиксация детали пневмоприжимами сводит к нулю риск брака из-за смещения заготовки. Соответствие европейским стандартам и долговечный стальной стол гарантируют долгий срок службы без дополнительных затрат на модернизацию.
