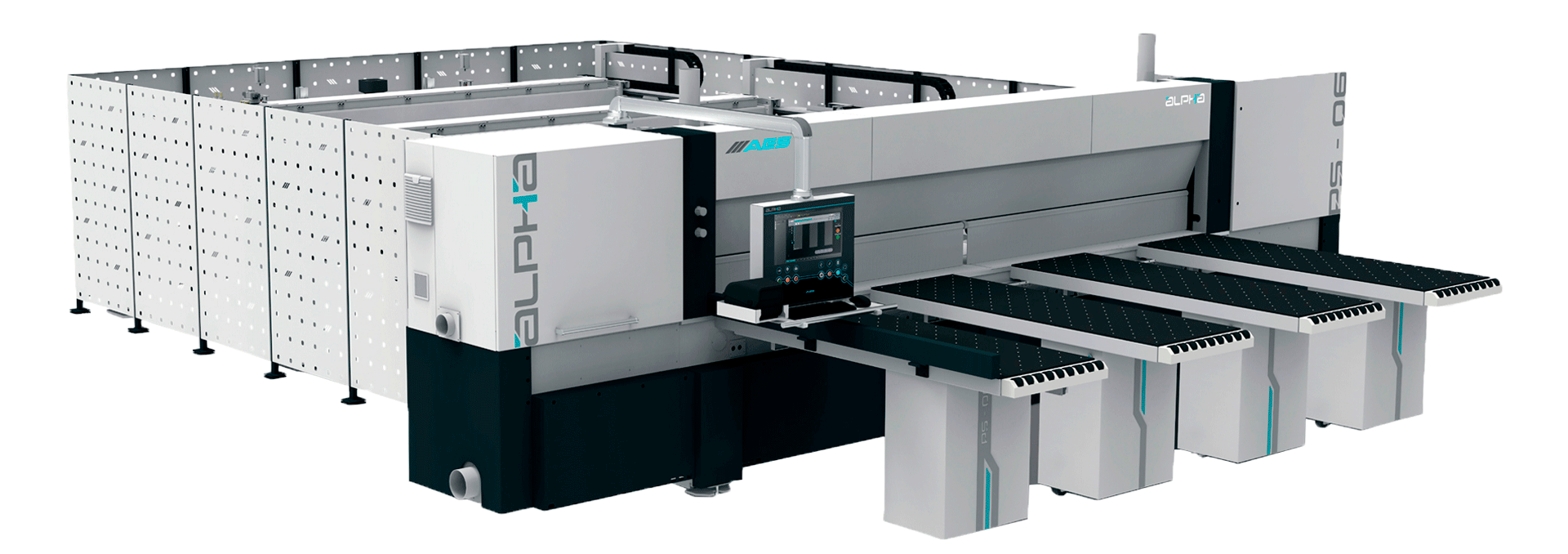

Пильный центр с ЧПУ AES ALPHA PS 06 (3900)

Назначение и область применения

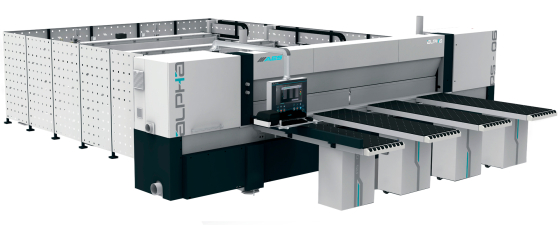

Пильный центр с ЧПУ AES ALPHA PS 06 (3900) — это высокопроизводительный станок для раскроя плитных материалов, предназначенный для точной и быстрой резки древесины и аналогичных материалов в массовом производстве. Благодаря высокой автоматизации и возможности работы с пачками материалов (раскрой до 6 листов одновременно с высотой до 125 мм), станок идеально подходит для мебельного и строительного производства. Оснащенный ЧПУ и программой оптимизации OPTICUT, он минимизирует отходы и повышает эффективность, обслуживая предприятия любого масштаба.

Технические характеристики пильного центра

Детальное описание узлов пильного центра

Конструкция станины

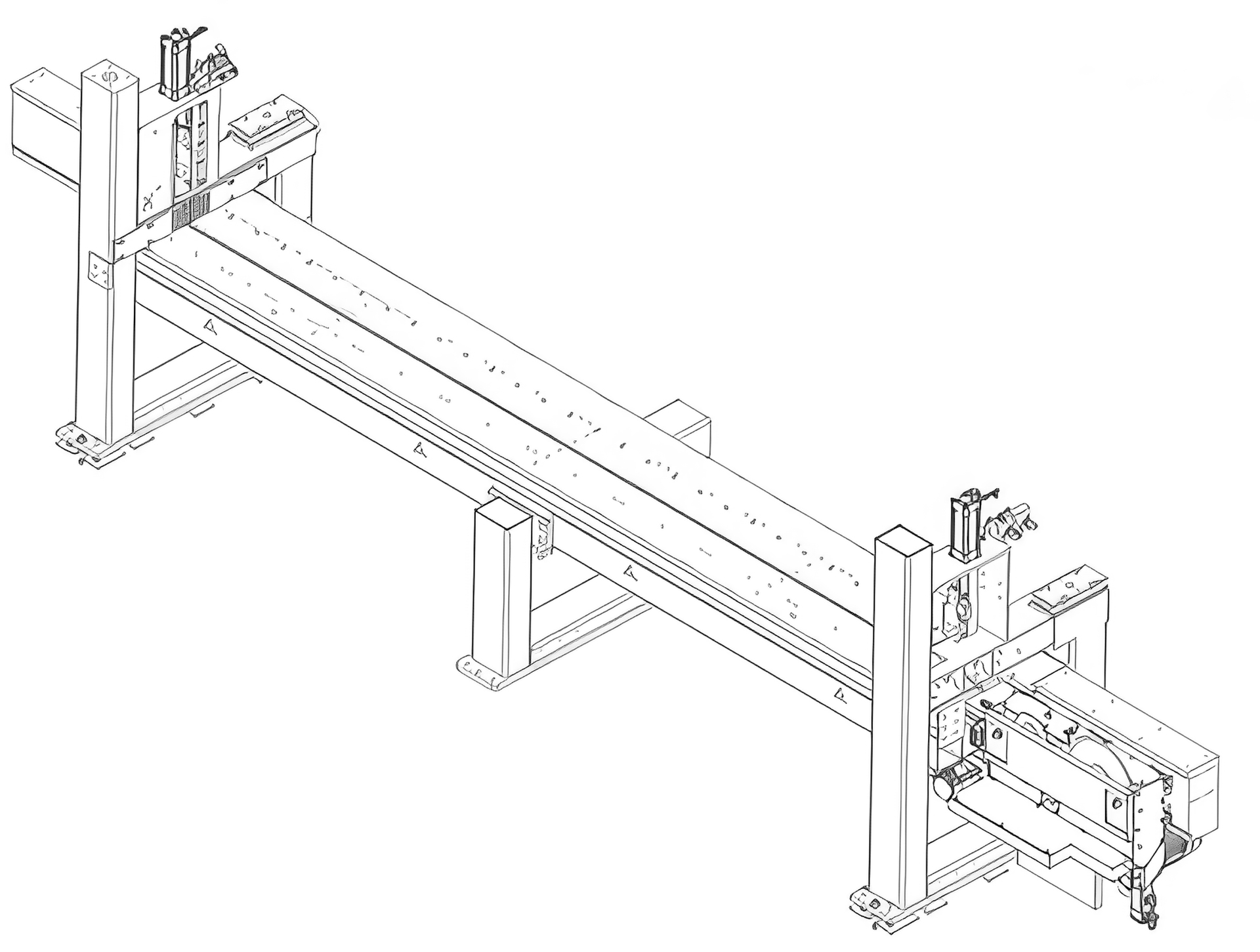

Конструкция станины обеспечивает надежность при раскрое плит. Стальная станина устойчива к вибрациям, поддерживая точность в рабочей зоне 3 900 x 3 900 мм (153,54 x 153,54 дюйма). Лазерный контроль и испытания на чувствительность гарантируют высокую точность обработки в сложных условиях.

Высокопроизводительный толкающий суппорт

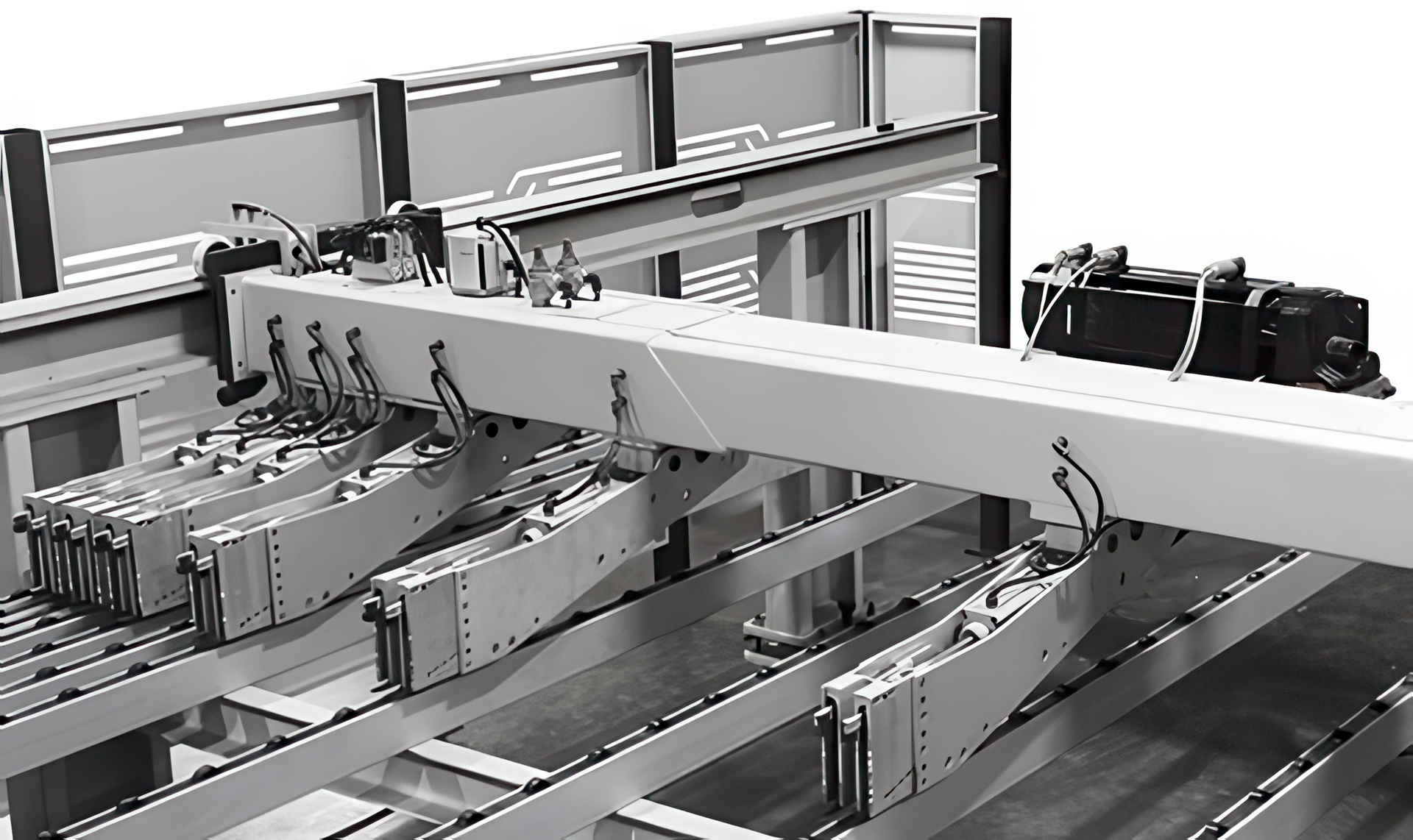

Высокопроизводительный толкающий суппорт обеспечивает точное позиционирование пачек плит. Зубчатые рейки и серводвигатель мощностью 6,9 кВт (9,25 л.с.) поддерживают рабочую скорость толкателя до 80 м/мин (262 фута/мин). 10 пневмозахватов с двойными пальцами (опционально до 12) надежно фиксируют до 6 листов, обеспечивая прямые разрезы. Линейные направляющие гарантируют долговечное и точное позиционирование.

Центральный блок автоматической смазки

Центральный блок автоматической смазки продлевает срок службы узлов. Автоматическая система смазывает 19 точек консистентной смазкой, снижая износ и затраты на обслуживание. Поддерживается ручная смазка через блок управления.

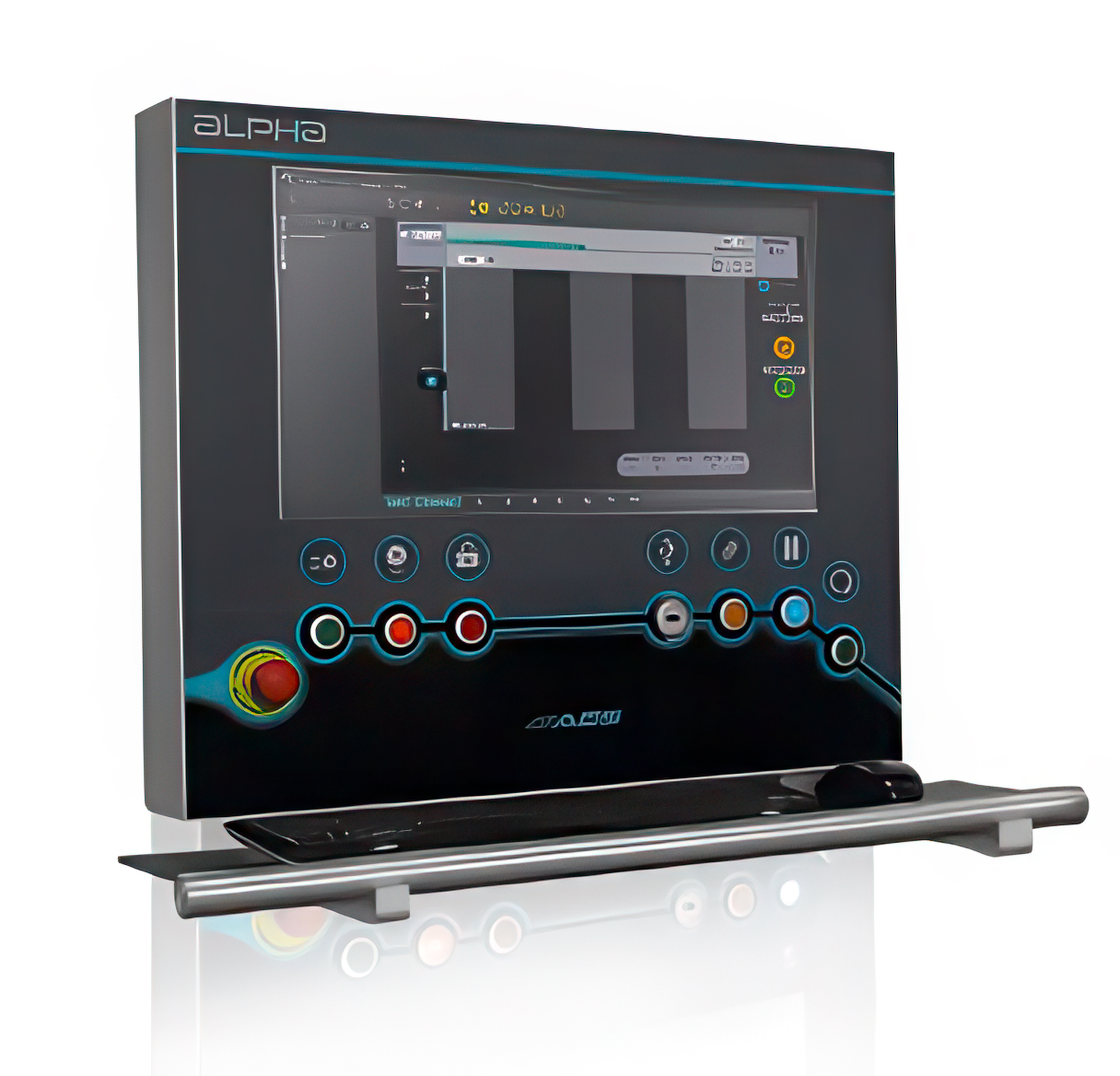

Блок управления ЧПУ и HMI

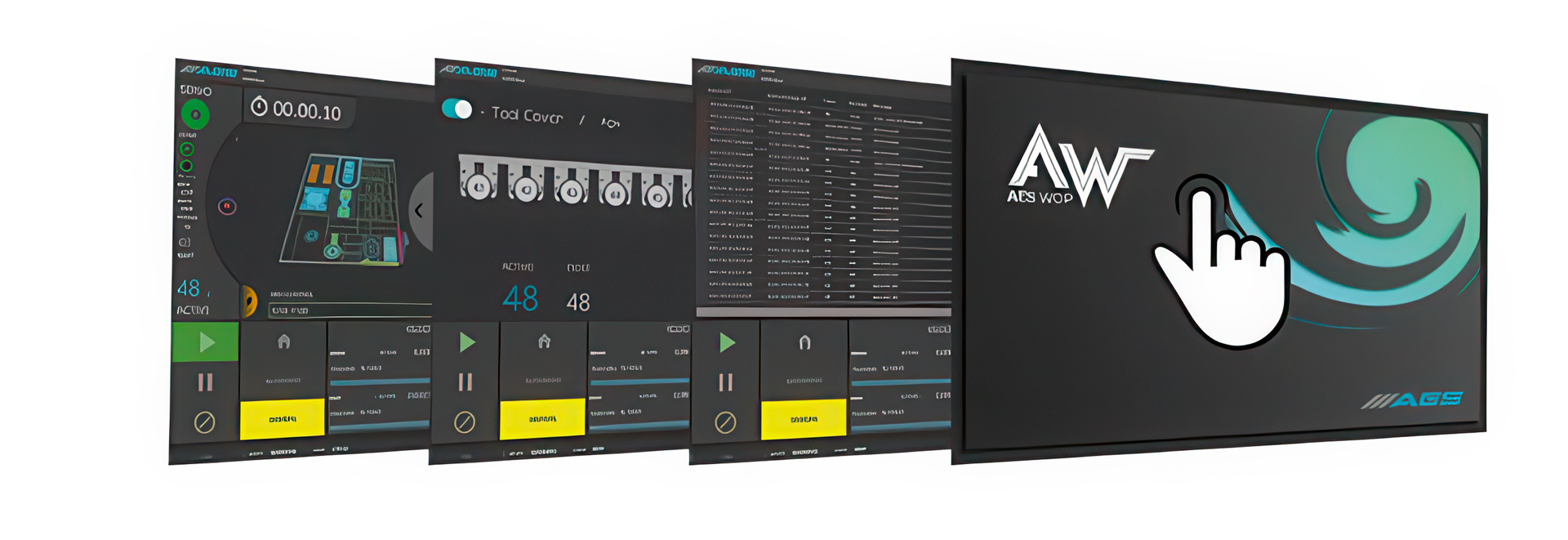

Блок управления ЧПУ и HMI упрощает управление автоматизированным раскроем. Промышленный компьютер с Windows и 21,5-дюймовым TFT-дисплеем обеспечивает надежность. Интерфейс HMI поддерживает создание рабочих списков, управление раскроем пачек до 6 листов, имитацию работы и ручную настройку параметров резки. Функция удаленного подключения через Ethernet обеспечивает дистанционный сервис и поддержку.

Пильная каретка

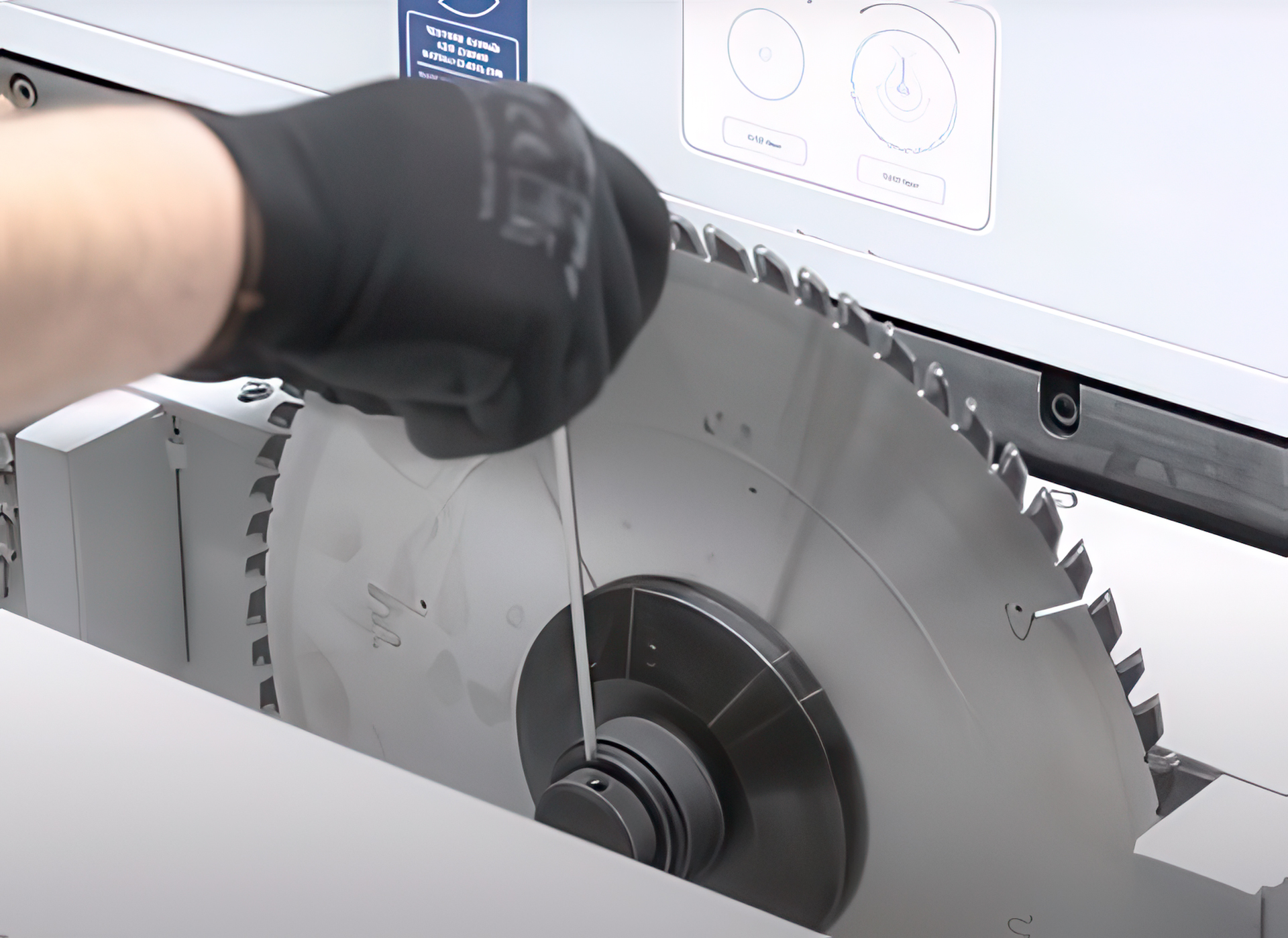

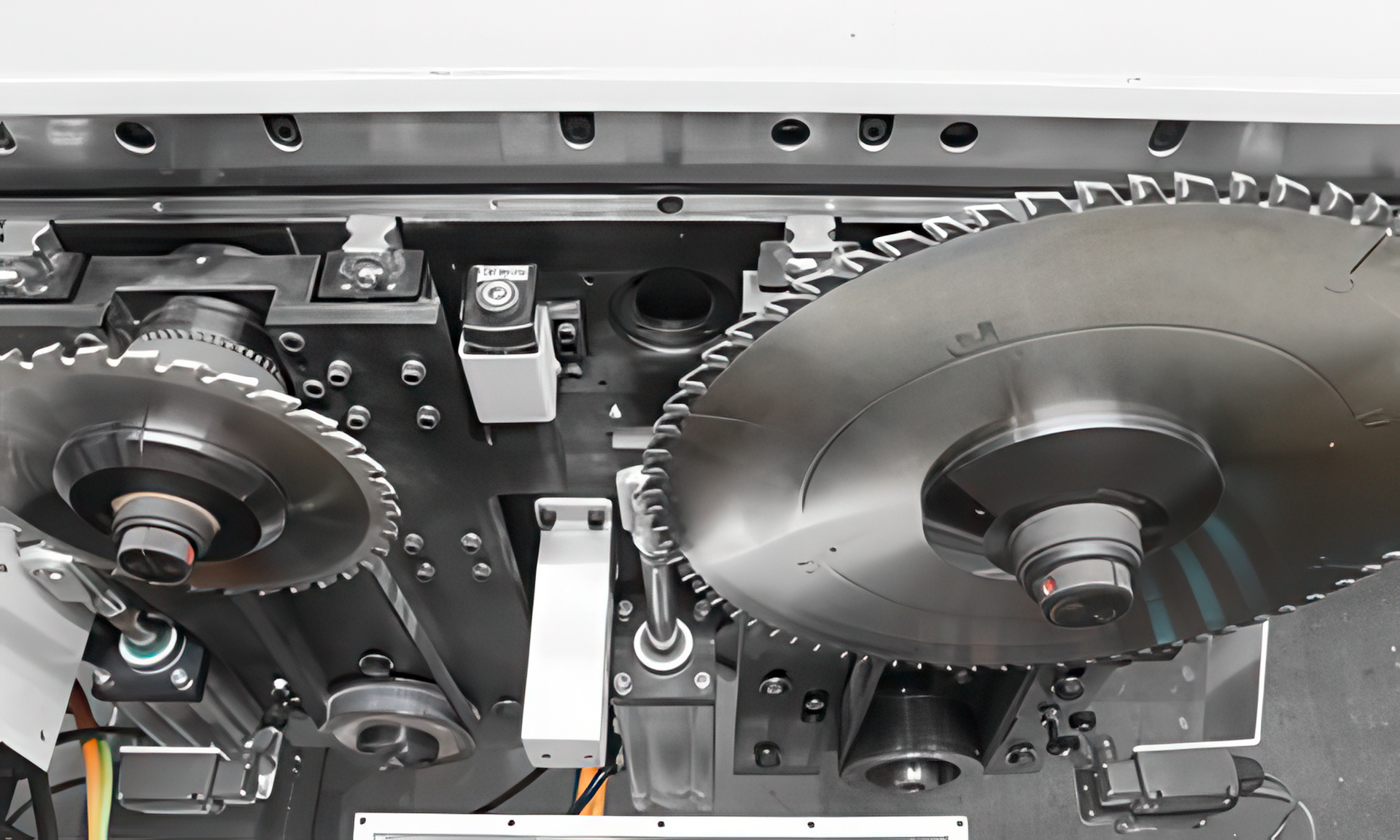

Пильная каретка гарантирует высокую точность резки пачек материалов. Двигатель основной пилы мощностью 27 кВт (36 л.с.) с диаметром 460 мм и подрезной пилы 2,2 кВт (3 л.с.) с диаметром 200 мм обеспечивают высоту раскроя до 125 мм (110 мм + 15 мм выступ). Серводвигатели поддерживают скорость пильного узла 90 м/мин (295 фута/мин) для быстрого и точного реза. Система смены инструмента упрощает нарезку канавок и обслуживание.

Захваты

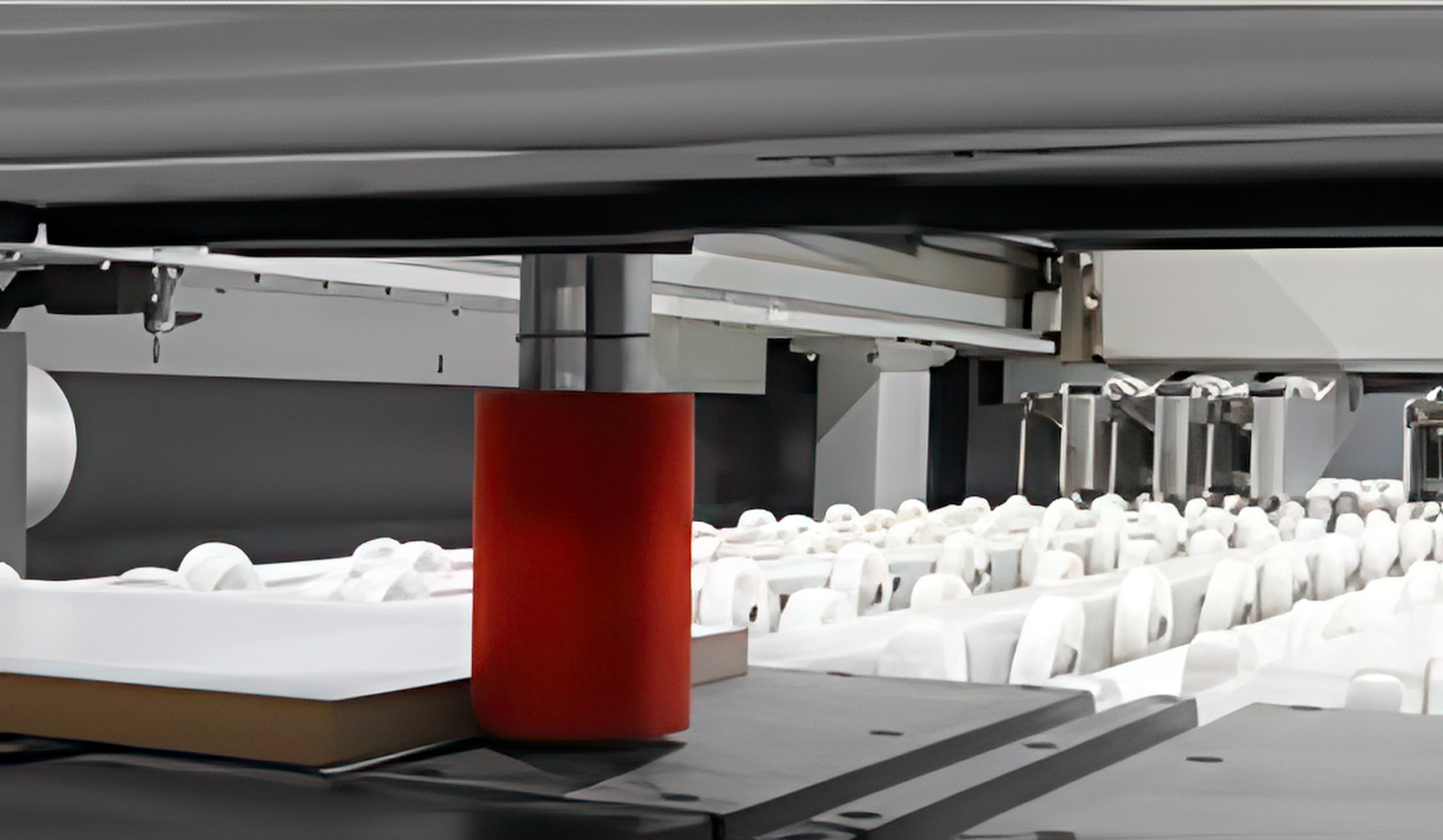

Захваты обеспечивают надежную фиксацию плит. Десять пневмозахватов с двойными пальцами и пластиковыми вставками предотвращают царапины, фиксируя пачки до 6 листов для точной резки минимальных деталей 50 x 30 мм. Алюминиевая конструкция корпуса обеспечивает прочность.

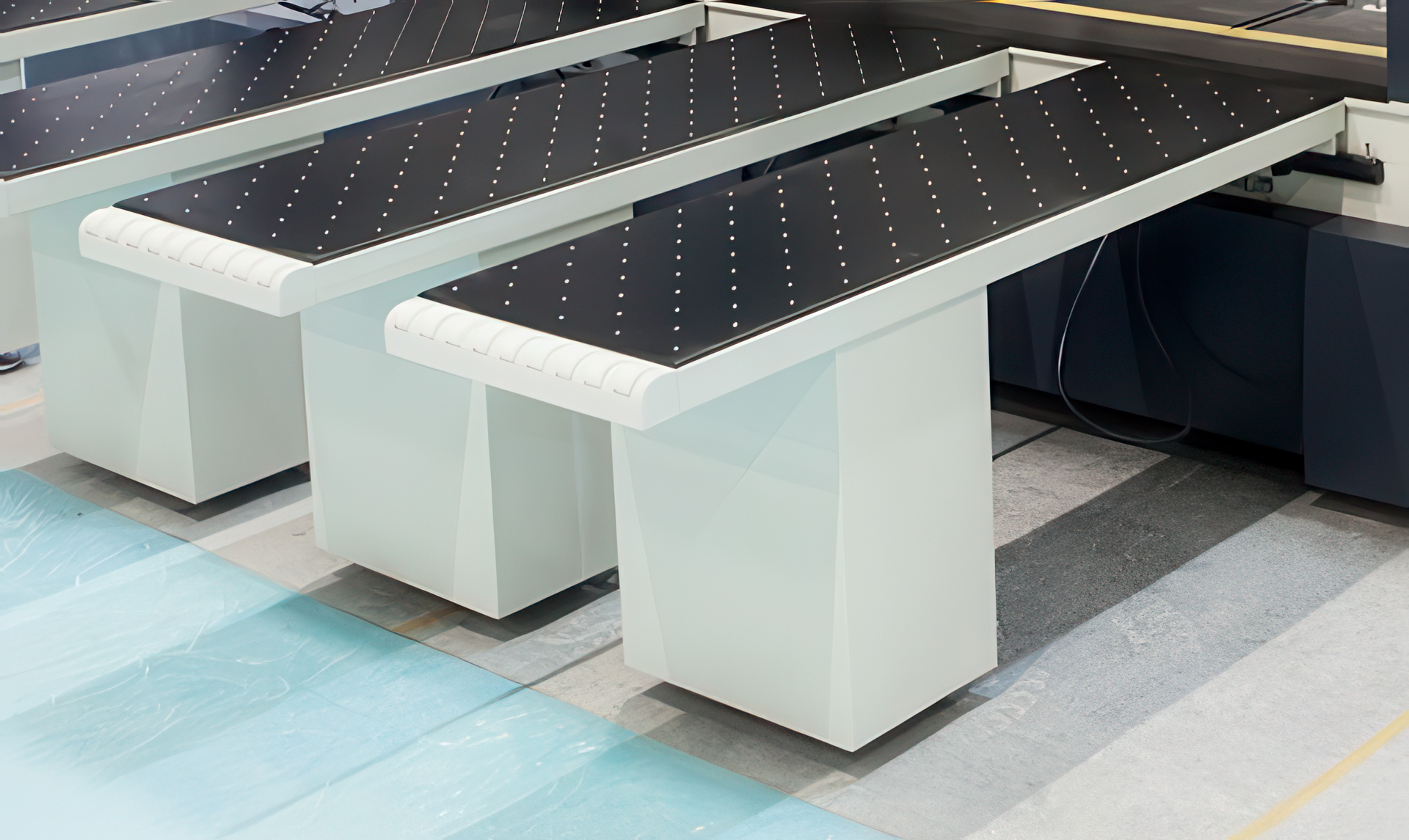

Воздушные столы

Воздушные столы облегчают перемещение пачек. Один неподвижный и два подвижных стола (700 x 2 185 мм) с мощными вентиляторами и роликами обеспечивают удобство загрузки/разгрузки деталей. Конструкция из высоколегированного сплава повышает прочность.

Устройство для печати штрих-кодов

Устройство для печати штрих-кодов повышает эффективность маркировки. Промышленный принтер с разрешением 300 dpi и скоростью 100 мм/сек интегрируется с OPTICUT, печатая этикетки размером 108 мм для оптимизации производства.

Программа оптимизации панели OPTICUT

Программа оптимизации панели OPTICUT минимизирует отходы. Программа обеспечивает 17% прирост материала, поддерживает штрих-коды, создание библиотек по цвету и типу материала, оптимизируя раскрой пачек до 6 листов. Поддерживается передача файлов из других программ.

Подъемный загрузочный лифт

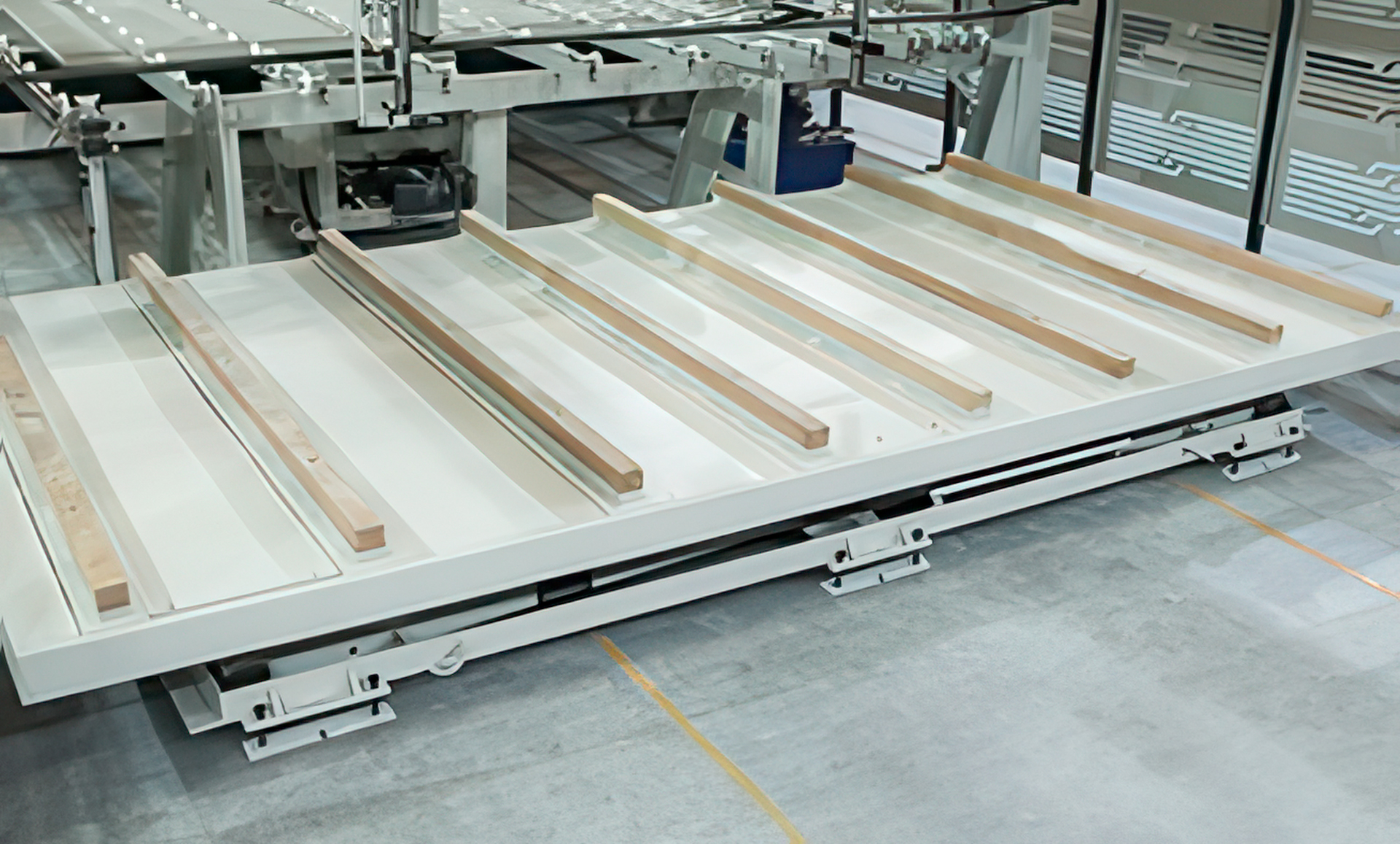

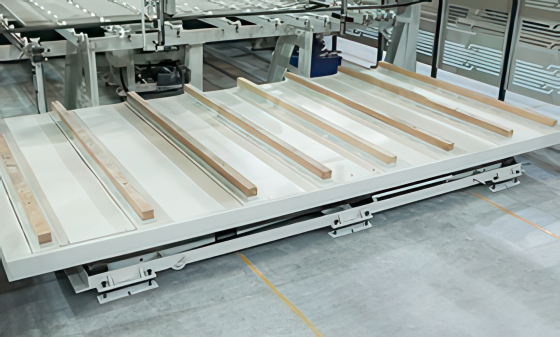

Подъемный загрузочный лифт автоматизирует загрузку пачек. Гидравлическая система с одним поршнем (грузоподъемность 5 т) обрабатывает плиты 2 600 x 3 900 мм высотой до 540 мм, поддерживая раскрой до 6 листов (110 мм для PS06). Конструкция из высокопрочного сплава совместима с вилочными погрузчиками.

Система бокового выравнивания

Система бокового выравнивания повышает точность реза. Серводвигатель выравнивает плиты от 50 мм до 2 900 мм с роликами диаметром 55 мм, адаптируясь к пачкам и обеспечивая прямые разрезы с лазерным позиционированием.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной не менее 200 мм по стандарту C20/25 (DIN 206-1). Система пылеудаления включает 4 выхода: 2 верхних (Ø120 мм) для верхнего давления, 1 верхний (Ø120 мм) и 1 нижний (Ø150 мм) для пильной каретки, с общей производительностью 6 500 м³/ч.

Главные преимущества пильного центра с ЧПУ AES ALPHA PS 06 (3900)

1. Высокая автоматизация — ЧПУ, подъемный лифт и OPTICUT минимизируют вмешательство оператора.
2. Многослойный раскрой — обработка пачек до 6 листов с высотой до 125 мм.
3. Точность — серводвигатель выравнивателя и пневмозахваты обеспечивают идеальные разрезы.
4. Производительность — мощный двигатель и скорость 90 м/мин ускоряют массовое производство.
5. Экономия — OPTICUT сокращает отходы на 17%, оптимизируя раскрой.
6. Надежность — стальная станина и автоматическая смазка гарантируют долговечность.

Пильный центр сочетает автоматизацию, точность и способность работы с пачками, делая его идеальным для раскроя плит в мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Пильный центр с ЧПУ AES ALPHA PS 06 (3900) рассчитан на интенсивную эксплуатацию. Автоматическая смазка и стальная станина минимизируют износ. Обслуживание включает проверку серводвигателей, пневмозахватов и пил. Компания «Интервесп» предлагает монтаж, пуско-наладку и обучение (5 дней включено). Решение купить Пильный центр с ЧПУ AES ALPHA PS 06 (3900) обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Пильного центра с ЧПУ AES ALPHA PS 06 (3900) повышает эффективность производства. OPTICUT сокращает отходы на 17%, а раскрой пачек до 6 листов снижает трудозатраты. Высокая скорость и точность минимизируют брак. Цена Пильного центра с ЧПУ AES ALPHA PS 06 (3900) окупается благодаря оптимизации ресурсов и производительности.

Безопасность эксплуатации

Пильный центр с ЧПУ AES ALPHA PS 06 (3900) оснащен системами безопасности. Аварийные кнопки, защитные кожухи и серводвигатель выравнивателя предотвращают риски. Пневмозахваты с пластиковыми вставками защищают плиты и минимизируют контакт с движущимися частями, обеспечивая безопасную работу.

Комплектация

• Пильная каретка 27 кВт (125 мм) с сервоприводом
• Захваты (10 штук)
• Воздушные столы (3 штуки: 1 неподвижный, 2 подвижных)
• Устройство для печати штрих-кодов
• Программа оптимизации панели OPTICUT
• Набор инструментов Leitz (пильное полотно 460 мм, подрезное 200 мм)
• Подъемный загрузочный лифт (3900 мм)
• Система упаковки для транспортировки
• Система бокового выравнивания (сервопривод)
• HMI с английским интерфейсом
