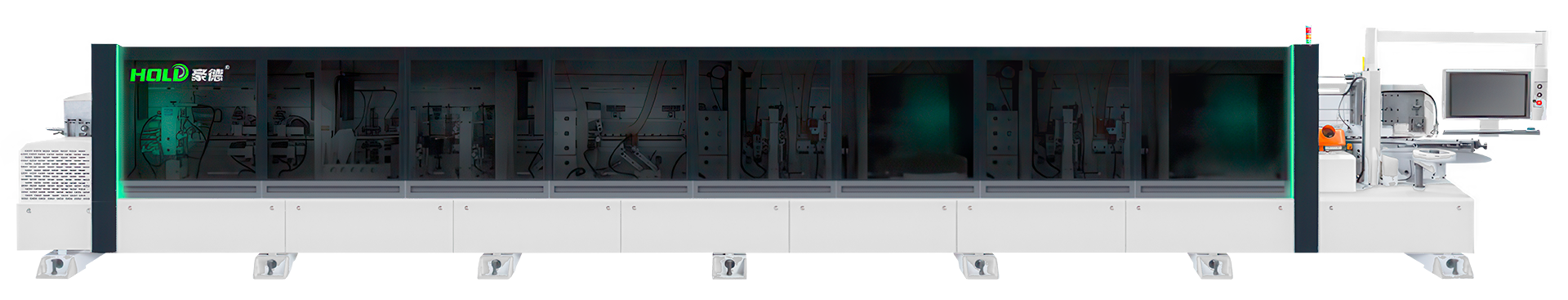

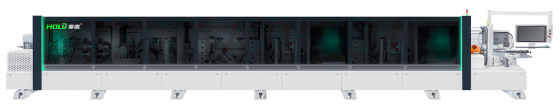

Кромкооблицовочный автоматический станок HOLD V5

Кромкооблицовочный автоматический станок HOLD V5

Кромкооблицовочный станок HOLD V5 – это современное решение для автоматического облицовывания кромок различной толщины и материала. Благодаря возможности использования клеев PUR и EVA, станок обеспечивает высокое качество приклеивания и быструю переналадку, что делает его универсальным для мебельных производств любого масштаба.

Купить Кромкооблицовочный станок HOLD V5 в Интервесп – значит получить надежное оборудование с усиленной конструкцией, интеллектуальной системой управления и высокой производительностью.

Общее описание

HOLD V5 обладает цельнолитым основанием направляющей подачи, обеспечивающим жесткость и отсутствие вибраций при работе на высоких скоростях. Направляющая установлена без зазоров, что гарантирует стабильность и точность транспортировки деталей. Сверхпрочная прижимная балка дополнительно укреплена, позволяя обрабатывать заготовки под высокими нагрузками без потери качества кромкооблицовывания.

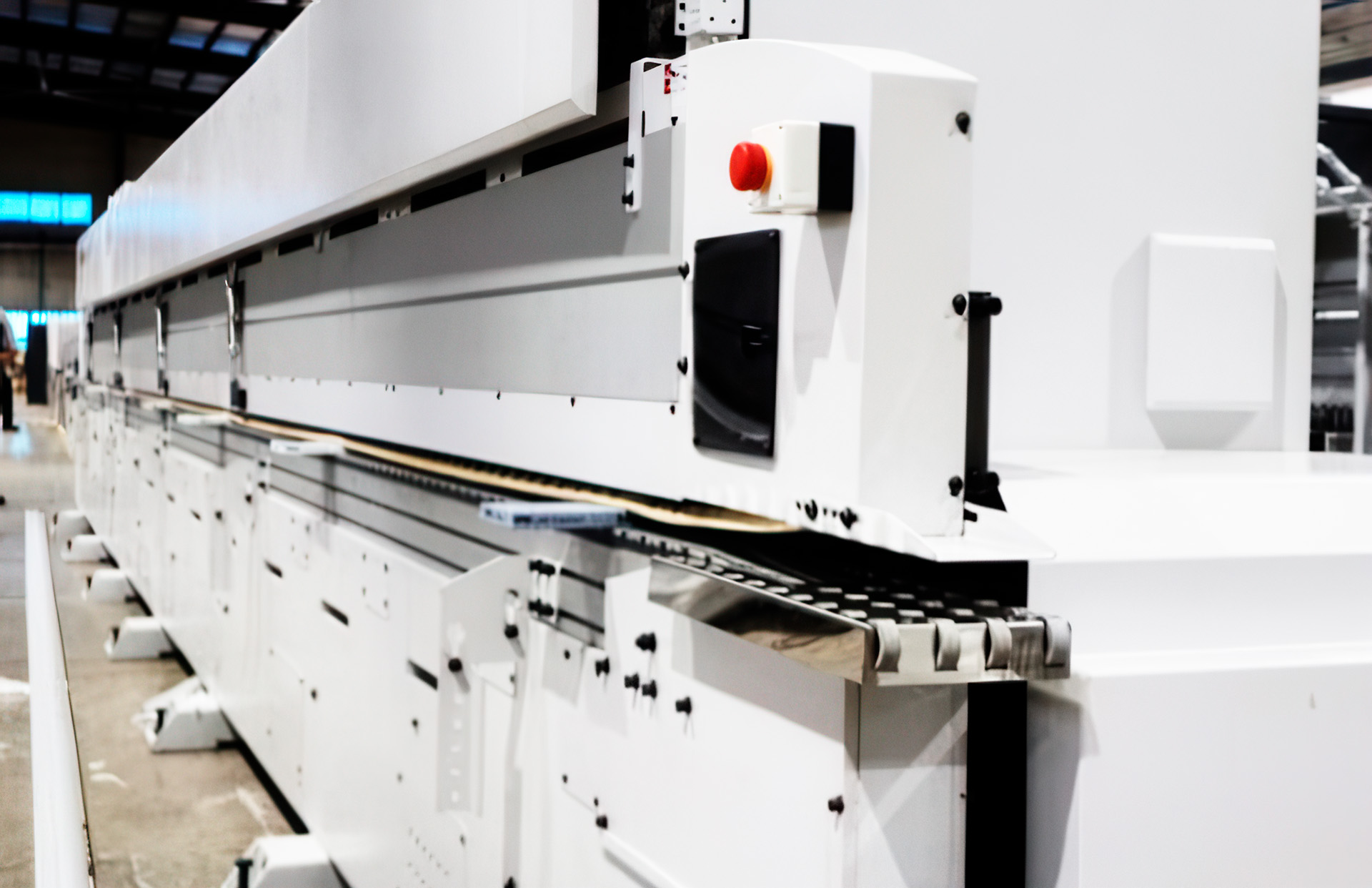

Сверхпрочная рама и прижимная балка

Рама станка изготовлена из литой стали, что создает устойчивую базу для всех рабочих узлов. Прижимная балка снабжена усиленными направляющими и опорами, повышающими ее стабильность даже при тяжелых нагрузках. Это исключает риски деформации и позволяет добиться точной приклейки кромки по всей длине заготовки.

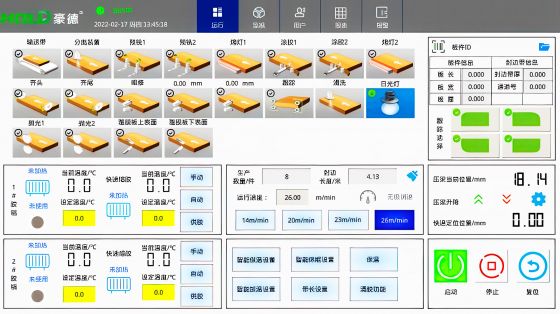

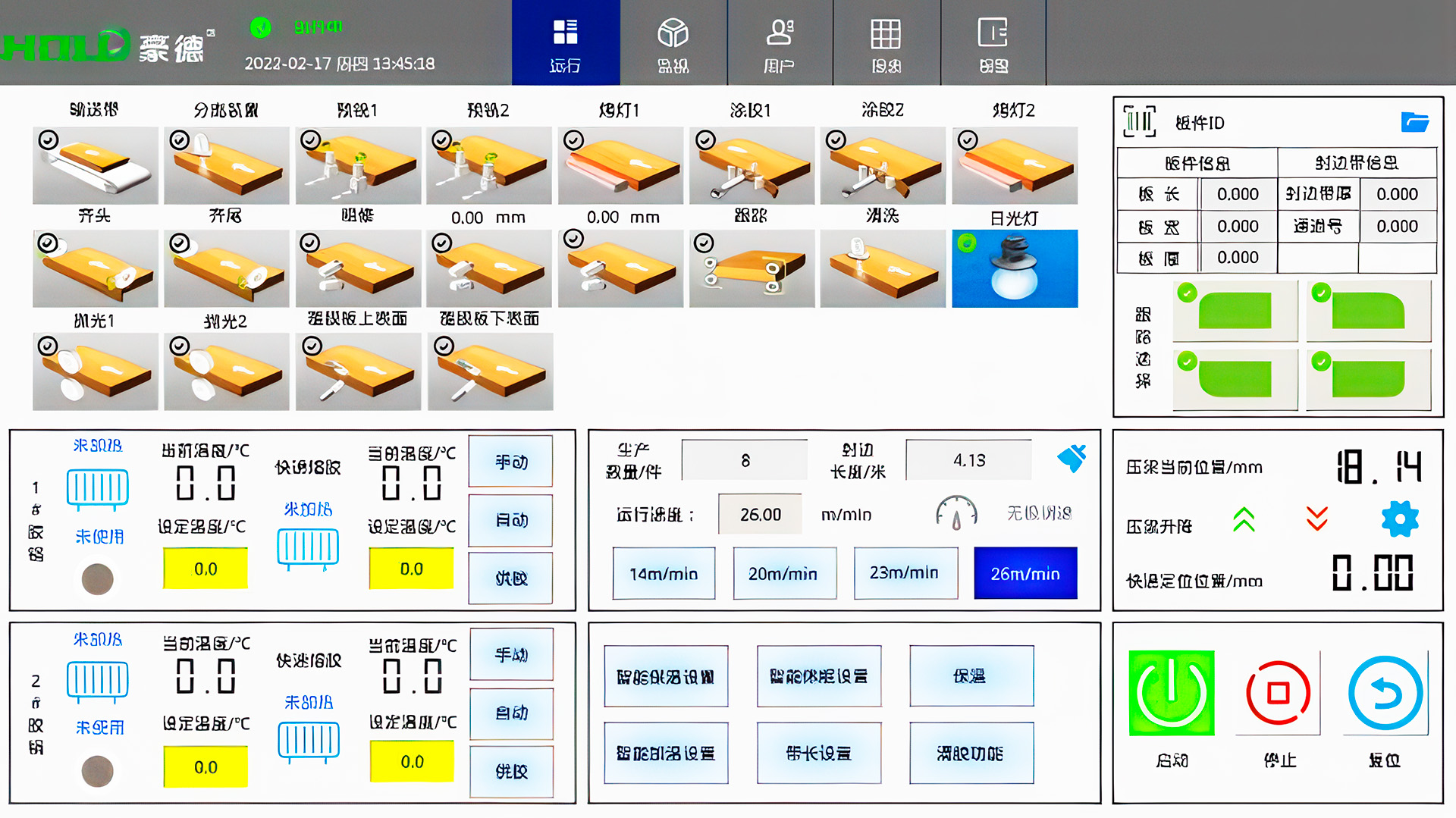

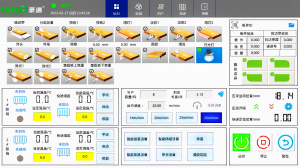

Система управления

Интеллектуальная система управления станком обеспечивает множество функций для удобства оператора и повышения производительности:

• Сканирование штрих-кодов и автоматическая смена кромочной ленты (опционально).
• Интеллектуальный нагрев: автоматическое достижение заданной температуры клея после включения.
• Интеллектуальный ожидающий режим (переход в режим ожидания при простое более 15 минут).
• Бесступенчатая регулировка скорости подачи для тонкой настройки под различные материалы.
• Отображение позиции заготовки в режиме реального времени.
• Интеллектуальный контроль скорости для поддержания постоянной скорости конвейера.
• Быстрое позиционирование прижимной балки.
• Загрузка параметров одним нажатием – ускоряет смену режимов.
• Запись ошибок с указанием типа неисправности и времени.
• Подробная запись операций (время работы, время в режиме обработки, уведомления о сервисе и замене инструмента и т.д.).
• Формирование производственных отчетов.
• Счетчик обработанных деталей.
• Статистика данных по основным показателям работы станка.

Ленточный прижим заготовки

Ленточный прижим обеспечивает равномерное прижимание заготовки к направляющей и позволяет обрабатывать детали без риска повреждения лицевой поверхности. Данный узел улучшает стабильность прохождения заготовки, что положительно сказывается на качестве приклеивания.

Инфракрасная лампа нагрева

Перед нанесением клея торец заготовки прогревается инфракрасной лампой, что способствует лучшему растеканию клея и более тонкому, почти незаметному клеевому шву.

Клеевая группа №1 PUR

В данной группе реализована возможность нанесения двух типов PUR клея без необходимости сложной и длительной очистки. Станция для двух цветов клея позволяет быстро переключаться между разными оттенками, сохраняя высокое качество приклеивания и исключая простой оборудования.

Клеевая группа №2 EVA

Вторая клеевая группа обеспечивает использование традиционного EVA клея и включает в себя:

• Верхнюю клеевую ванну для точной подачи расплавленного клея.
• Узел предварительного расплава, ускоряющий процесс подготовки клея к работе и упрощающий обслуживание.
• Автоматическую загрузку гранул клея, исключающую необходимость постоянного контроля оператора.

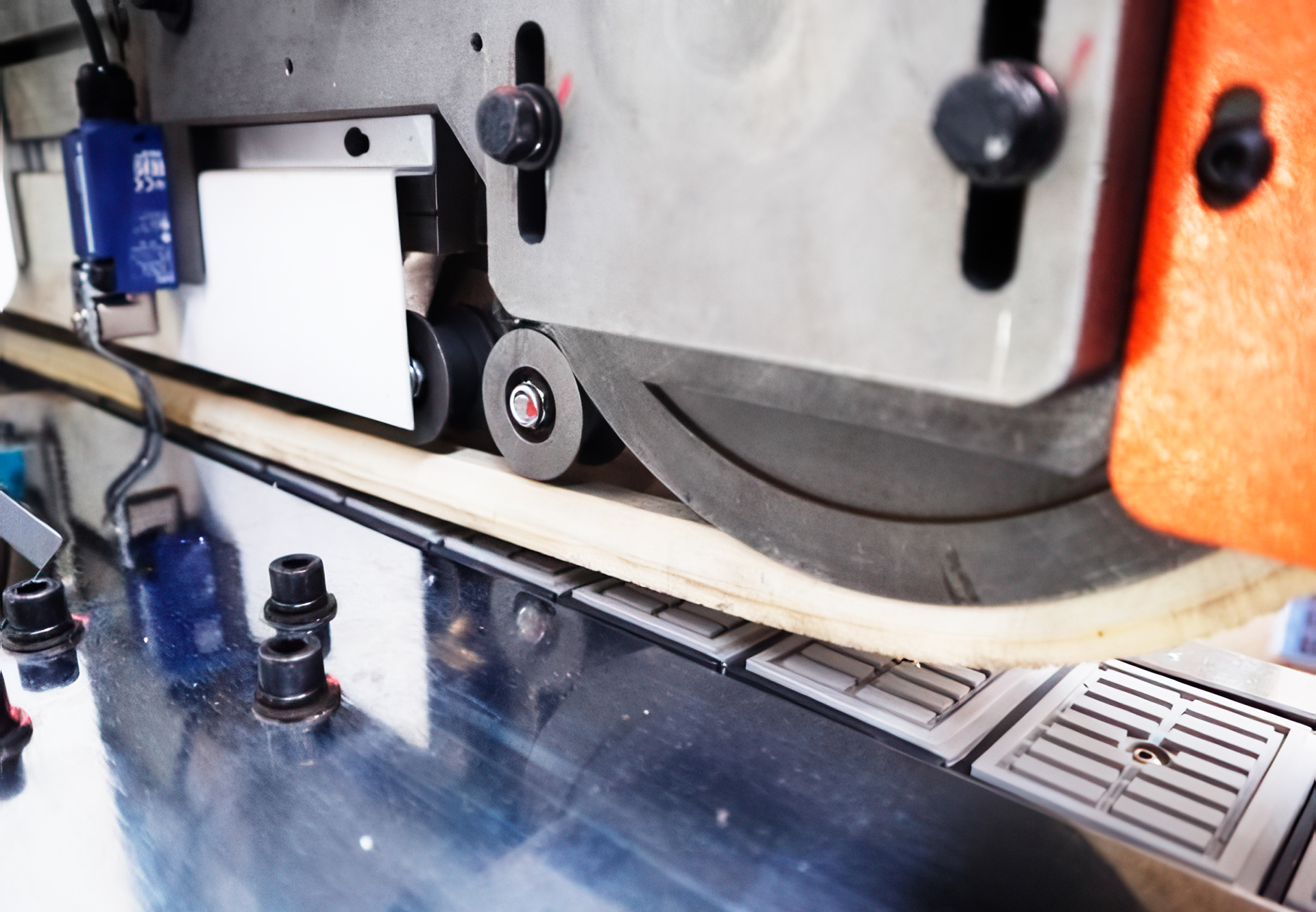

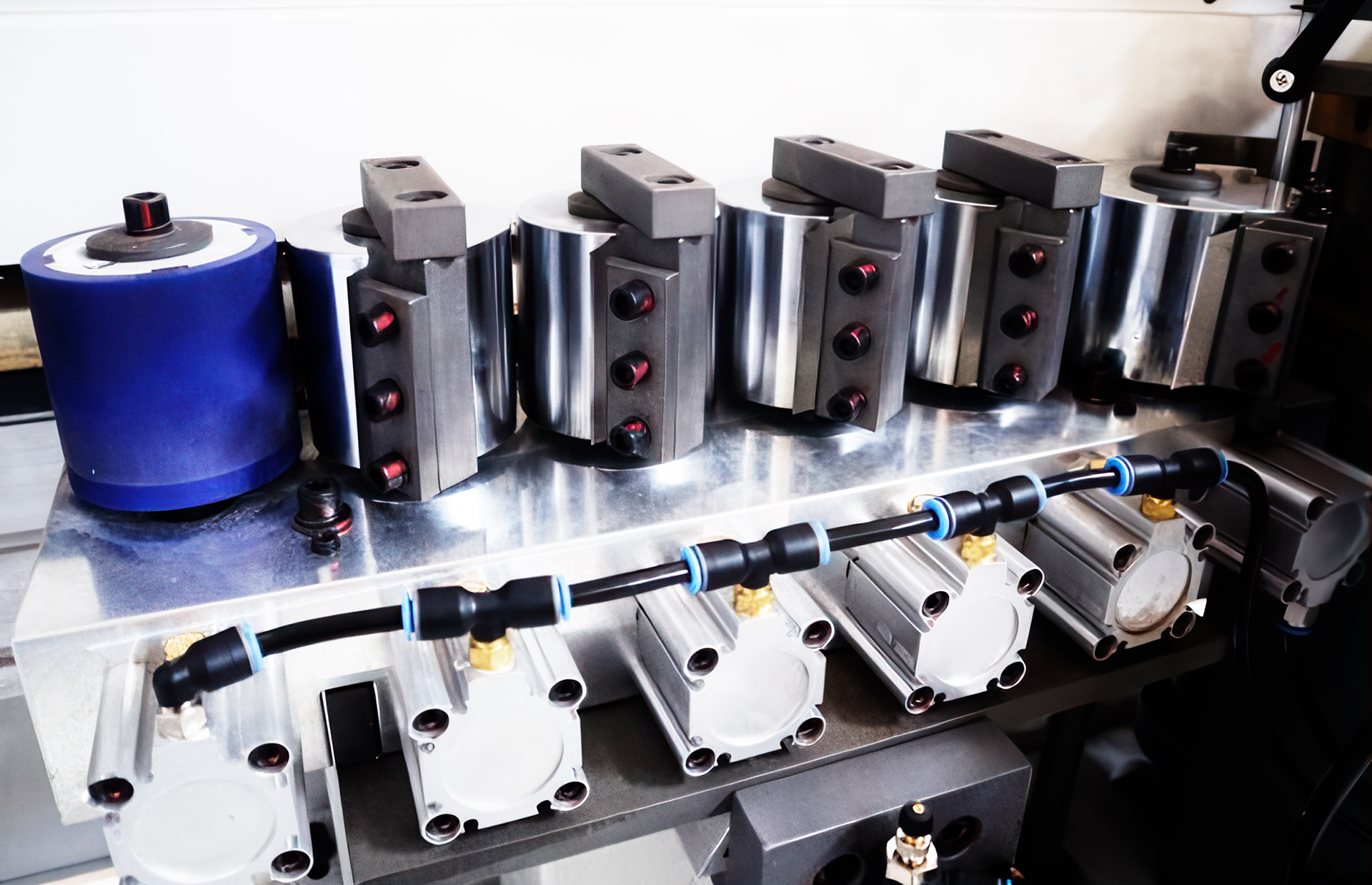

Прижимная группа

Пресс-группа станка включает 5 стальных роликов и 1 обрезиненный, которые последовательно формируют высококачественное приклеивание:

• Первый ролик приводной (моторизированный), остальные – прижимные.
• Два конических ролика расположены для оптимального прижатия в верхней и нижней зоне кромки.
• Завершающий стальной ролик цилиндрической формы гарантирует окончательное прижатие и равномерное распределение клея.
• На всех стальных роликах установлены скребки для удаления излишков клея.
• Давление на пресс-группу подается пневматически, что обеспечивает стабильное и равномерное усилие прижимания.

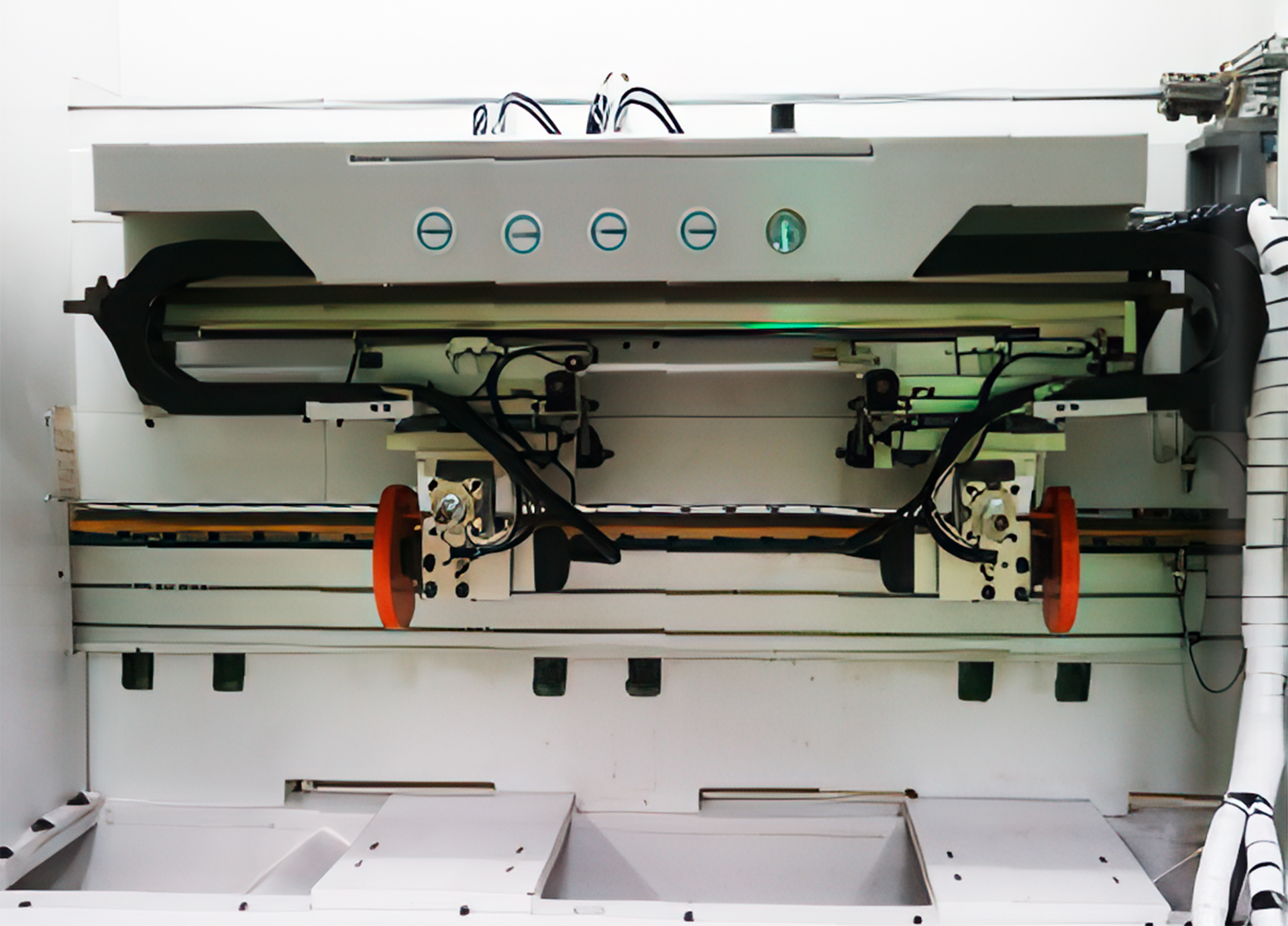

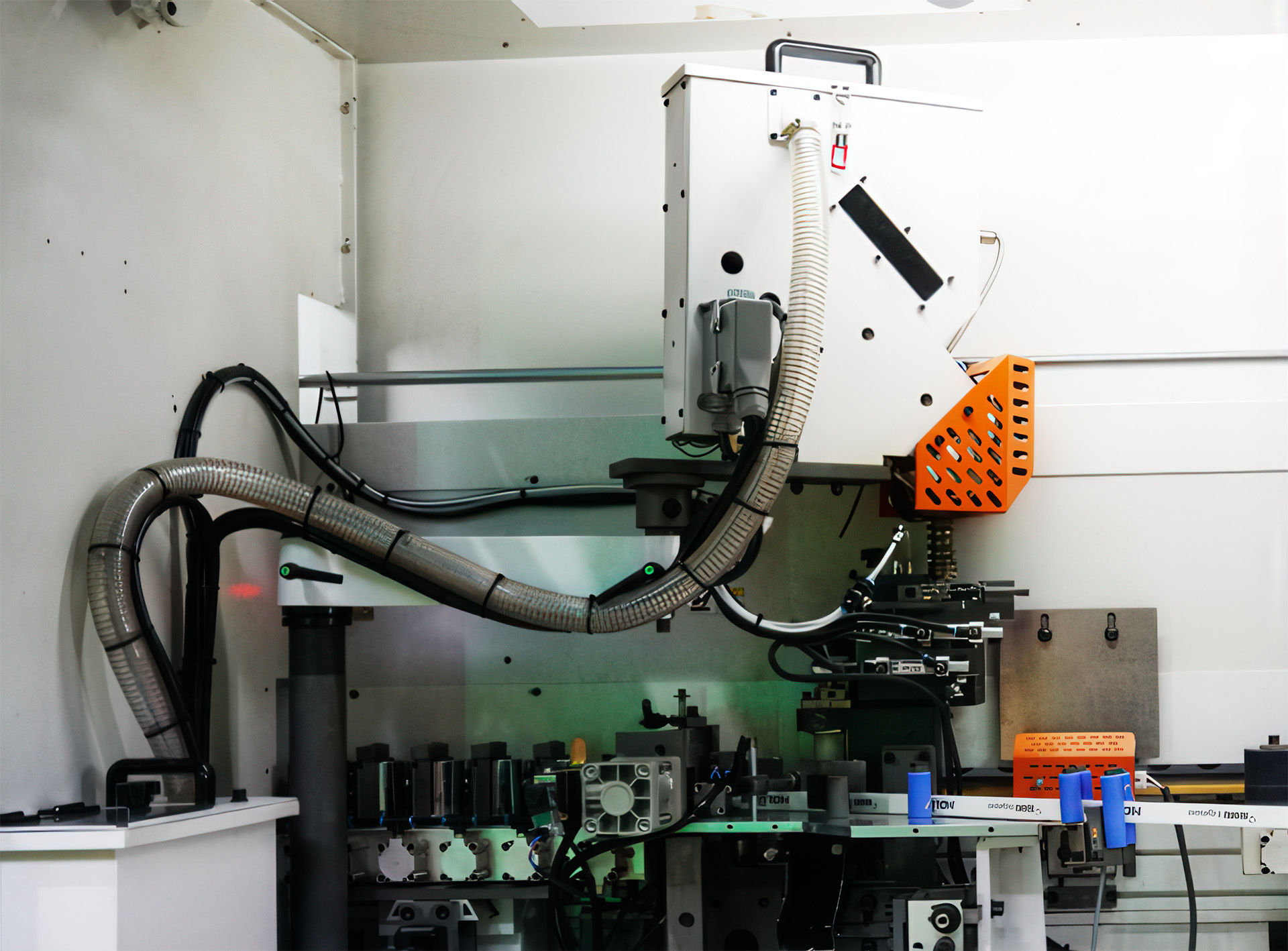

Торцовочный узел на магнитных направляющих

Торцовочный узел, управляемый системой Siemens, перемещается по магнитным направляющим, позволяя быстро и точно торцевать свес кромки. Такая конструкция обеспечивает высокое качество среза и стабильность работы на максимальных скоростях.

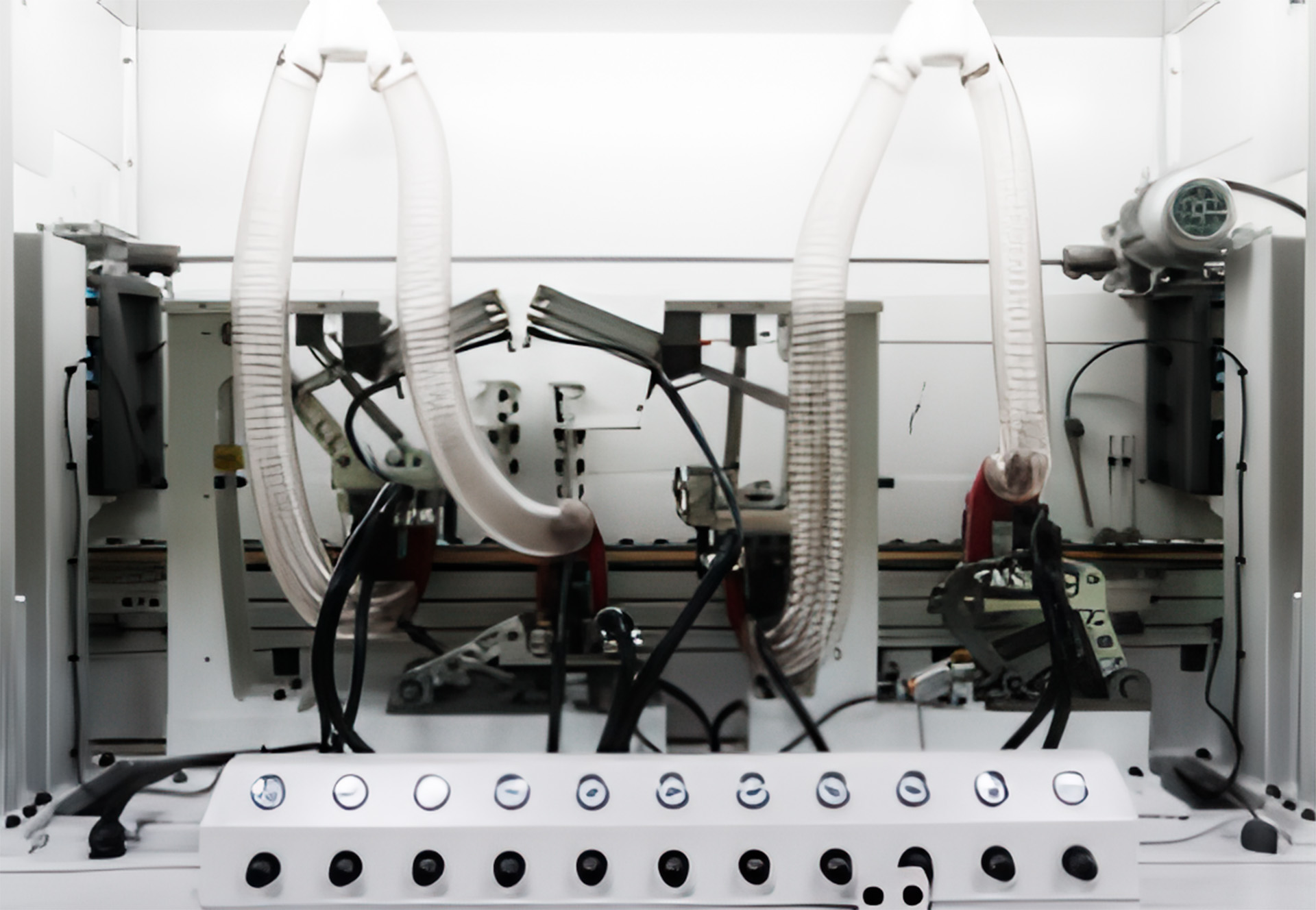

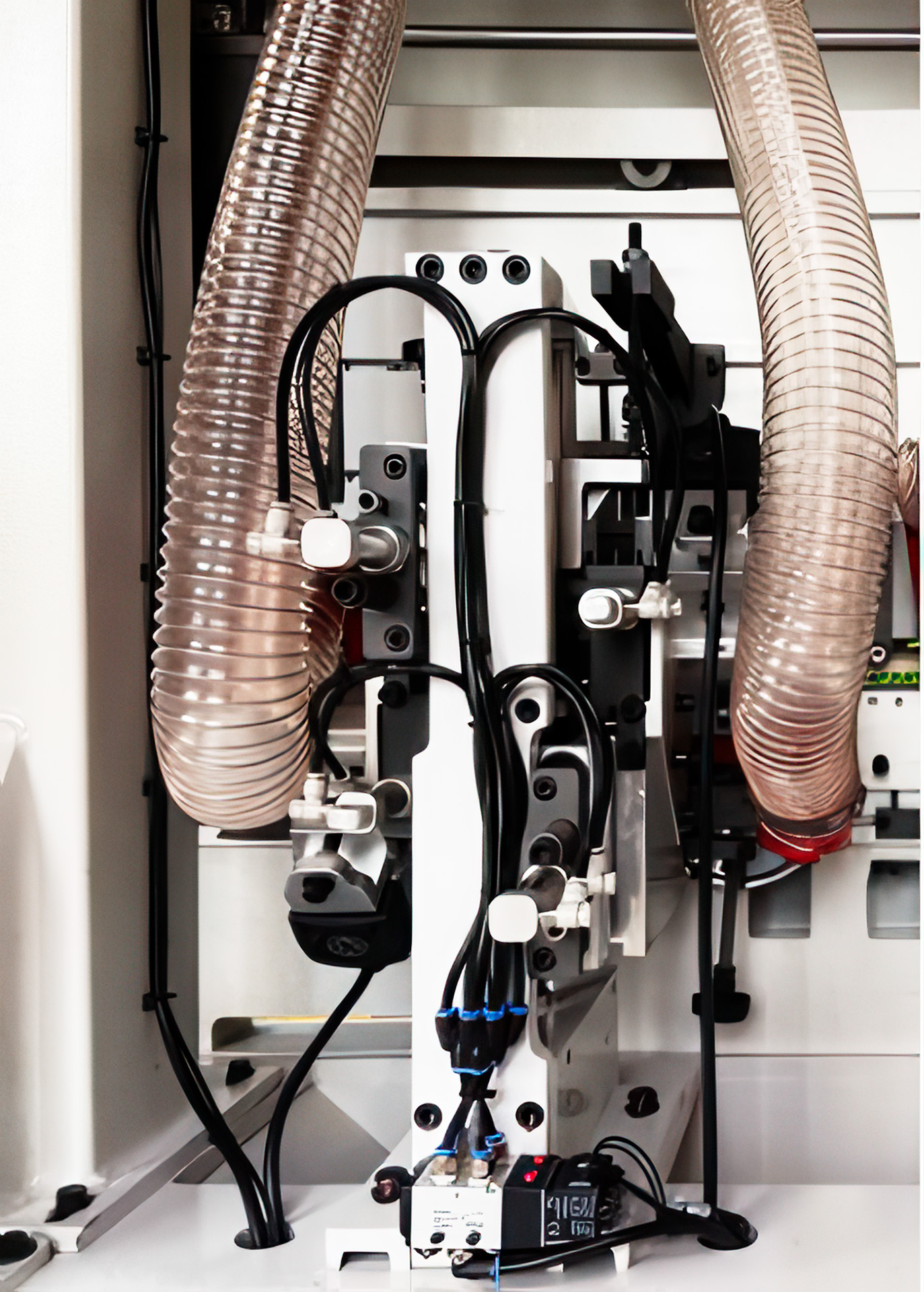

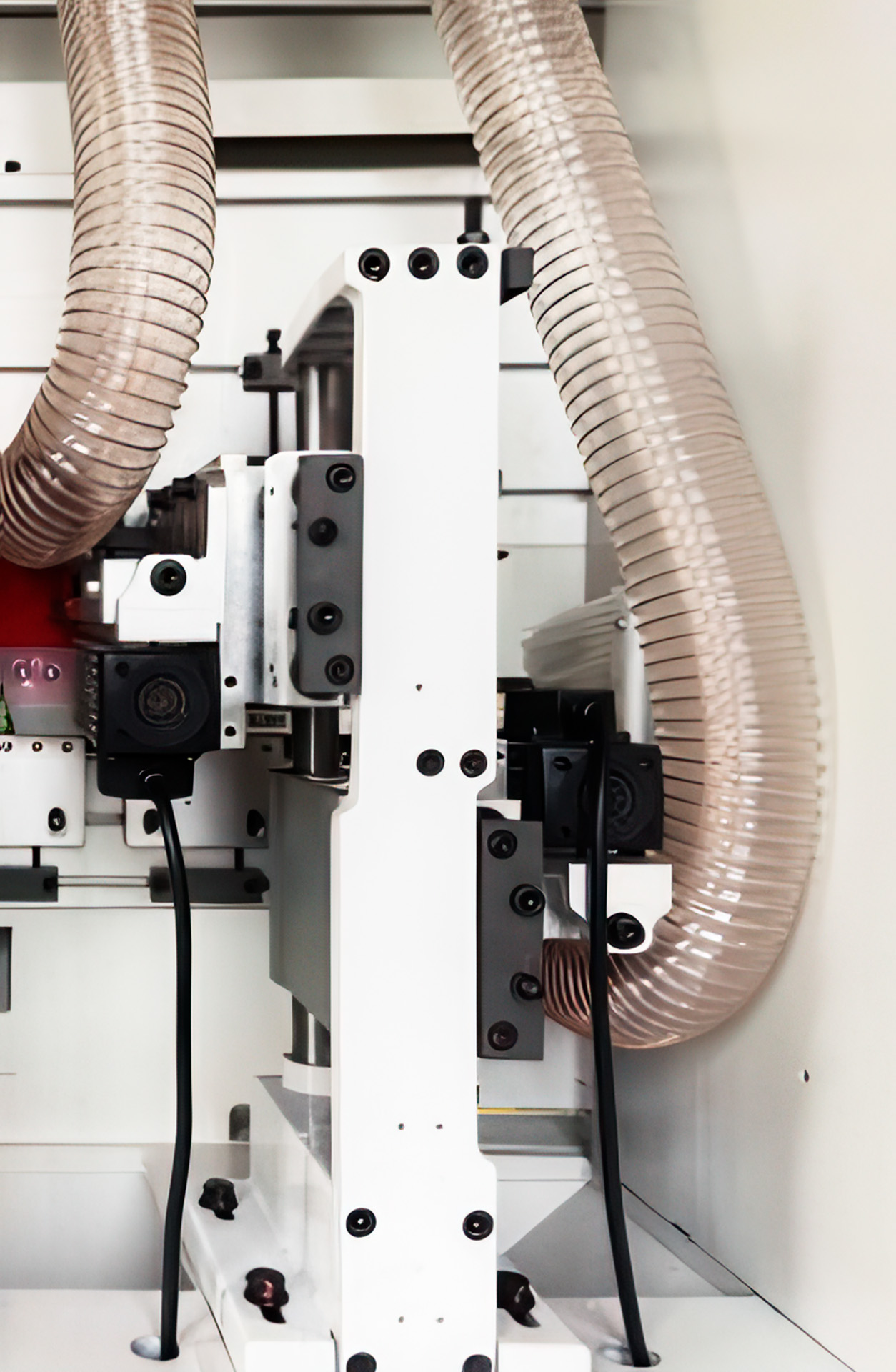

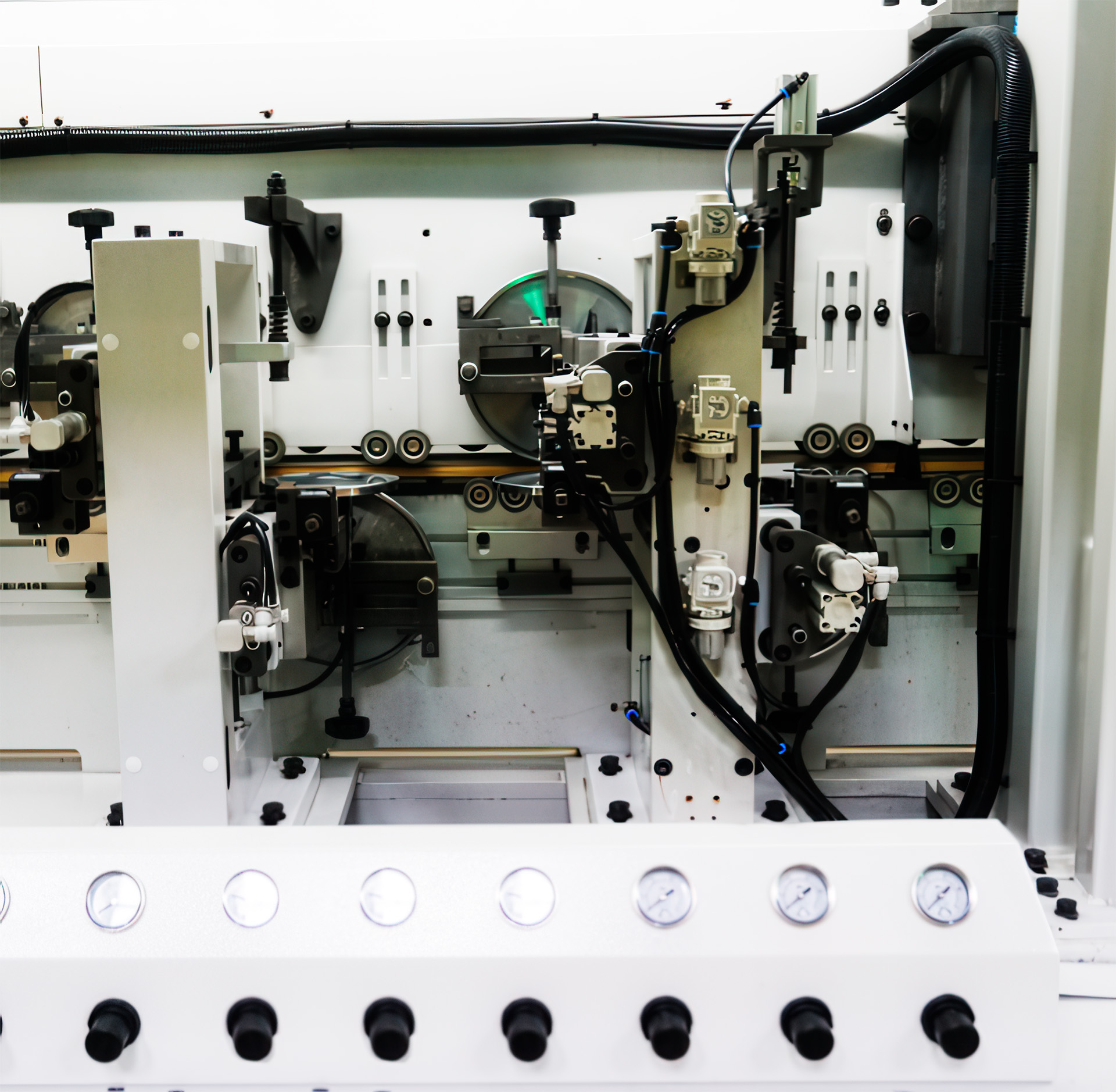

Фрезерный узел для снятия свесов кромки

Станок оснащен двумя фрезерными узлами: черновой и чистовой.

• Черновой фрезерный узел быстро удаляет основную часть свеса, следя за поверхностью заготовки с помощью крупных круглых копиров на плавающем узле.
• Чистовой фрезерный узел (с пневмоперенастройкой) формирует окончательный радиусный профиль кромки и исключает дефекты благодаря точному копированию.

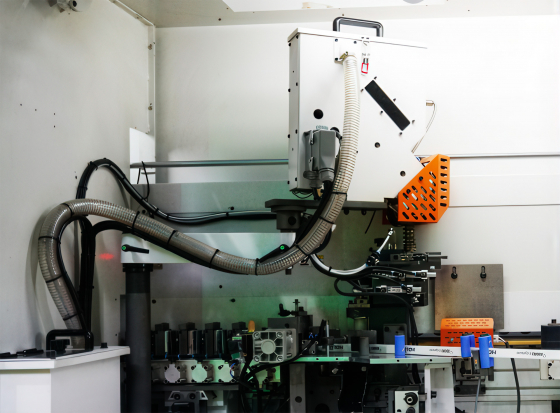

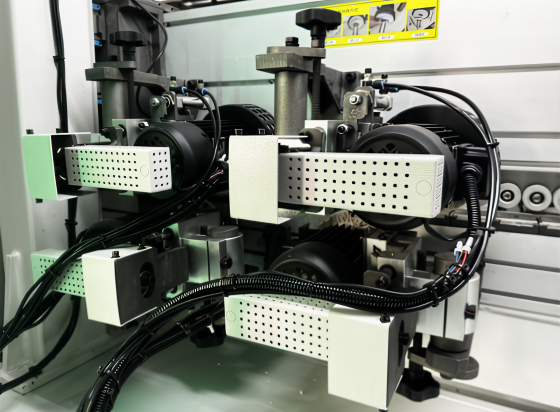

4-х моторный узел скругления углов

Для стабильной и точной обработки углов в конструкции применен узел с четырьмя двигателями. Он обеспечивает высокоскоростное скругление кромок, сохраняя при этом качество и чистоту обработки.

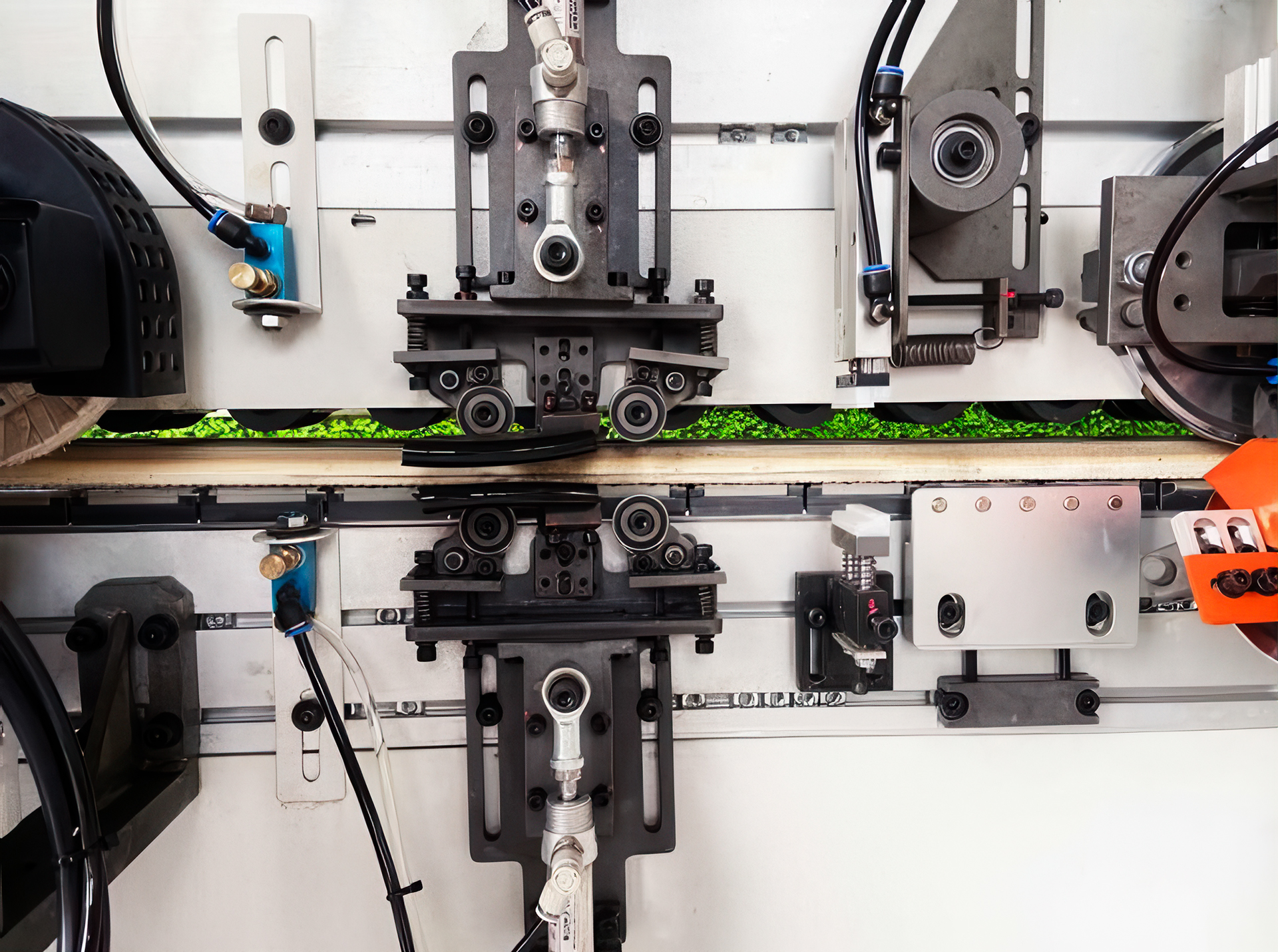

Двойной узел радиусной цикли

Двойной узел радиусной цикли последовательно обрабатывает кромку, удаляя любые следы, оставленные после фрезеровки свесов. Первый узел формирует радиус, а второй узел позволяет быстро переключаться на другую толщину кромки, повышая производительность и универсальность.

Устройство для обрыва стружки + плоская цикля + узел подачи очистительной жидкости

• Устройство для обрыва стружки автоматически удаляет длинную стружку, которая может возникать после работы радиусной цикли.
• Плоская цикля снимает излишки клея с поверхности заготовки, обеспечивая чистую и ровную поверхность.
• Узел подачи очистительной жидкости подготавливает поверхность к финальной очистке, растворяя остатки клея.

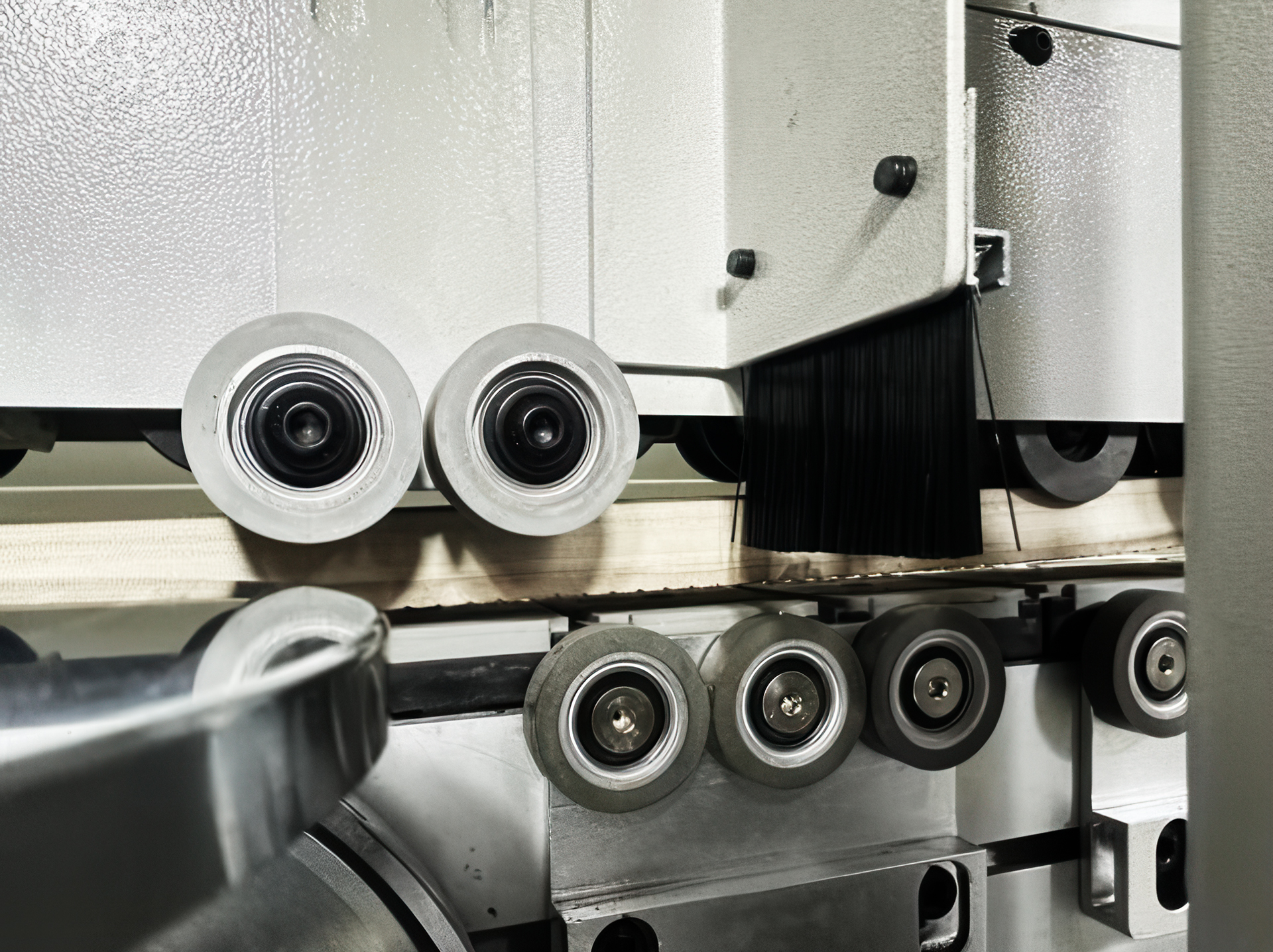

Вспомогательные ролики

Дополнительные ролики поддерживают и направляют узкие заготовки, предотвращая повреждение поверхности и улучшая стабильность подачи.

Двойной полировальный узел

Благодаря двойному полировальному узлу станок может работать с несколькими видами клея (PUR и EVA), исключая риск переноса клея с детали на деталь. Данный узел придает кромке финальный блеск, улучшая внешний вид изделия.

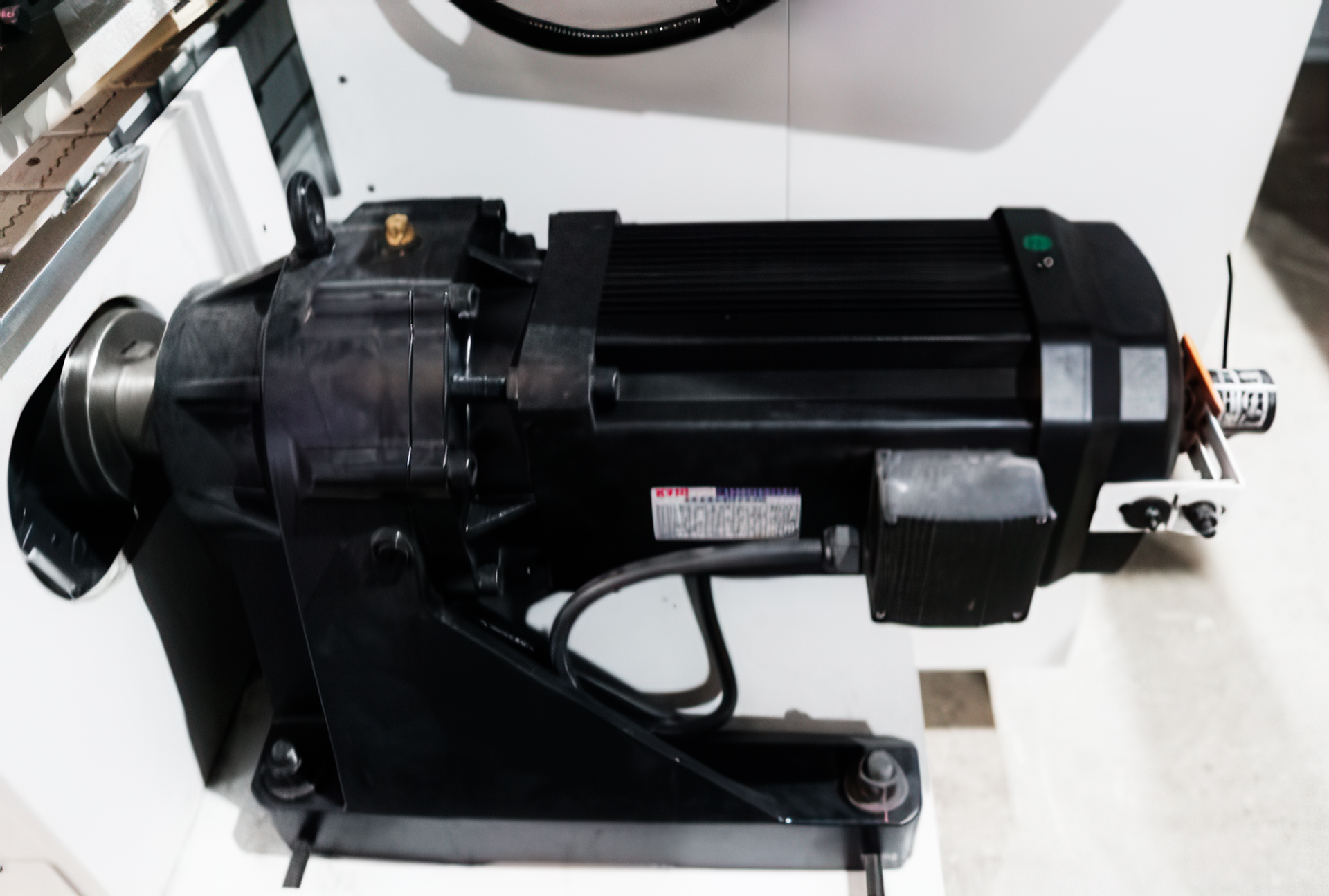

Двигатель конвейера подачи

Мощный синхронный двигатель (7,5 кВт) обеспечивает стабильную скорость подачи, гарантируя высокое качество обработки при больших производственных нагрузках.

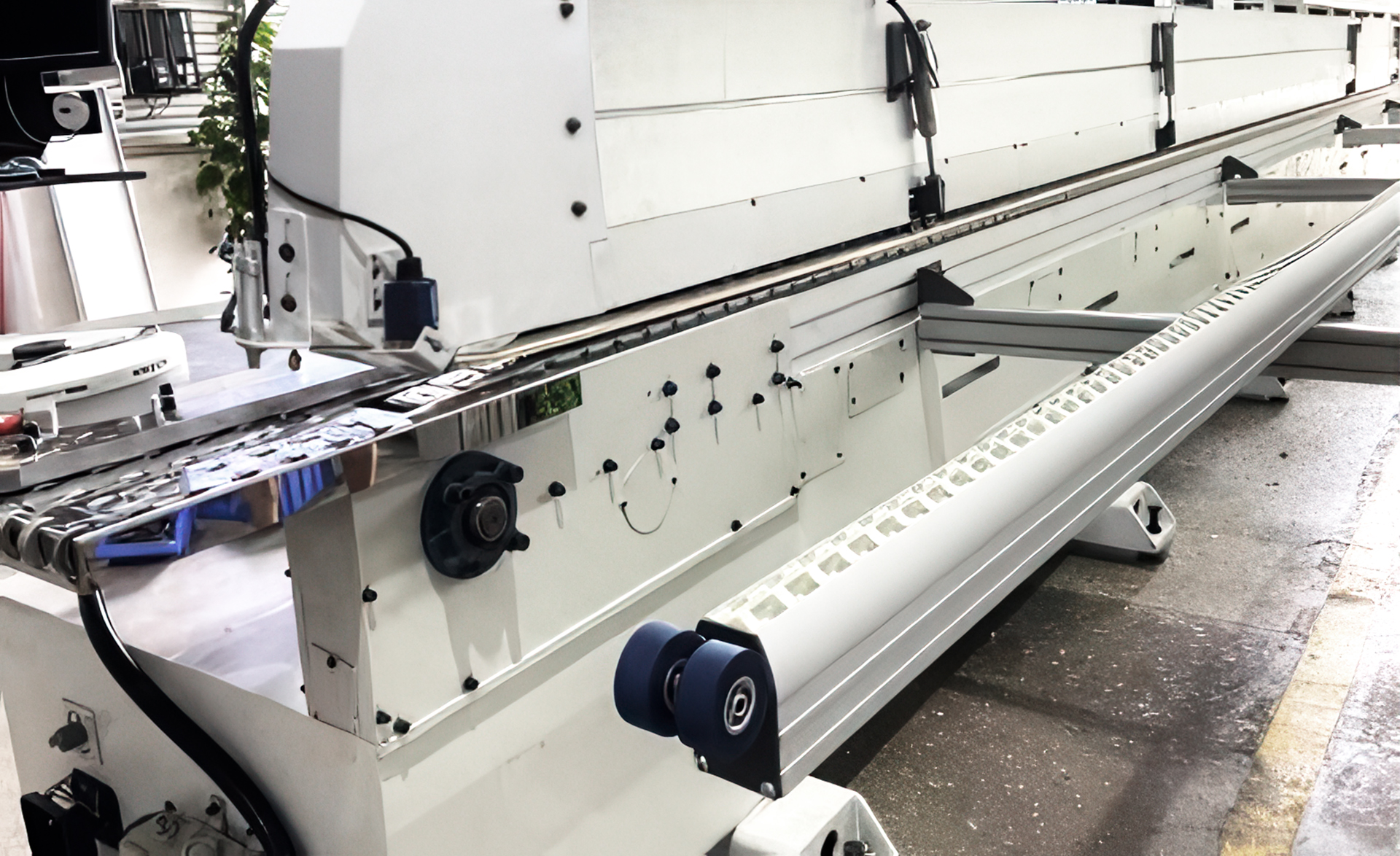

Двухрядный поддерживающий рольганг

В стандартную комплектацию входит двухрядный рольганг с вспомогательными роликами. Данный элемент предотвращает повреждение плит при подаче, обеспечивает мягкую транспортировку заготовок и исключает их смещение в процессе обработки.

Все перечисленные особенности делают Кромкооблицовочный станок HOLD V5 отличным выбором для производства, где важны качество кромки, универсальность и скорость переналадки.

Если вы ищете надежное оборудование для мебельного цеха – купить Кромкооблицовочный станок HOLD V5 в Интервесп будет оптимальным решением.
