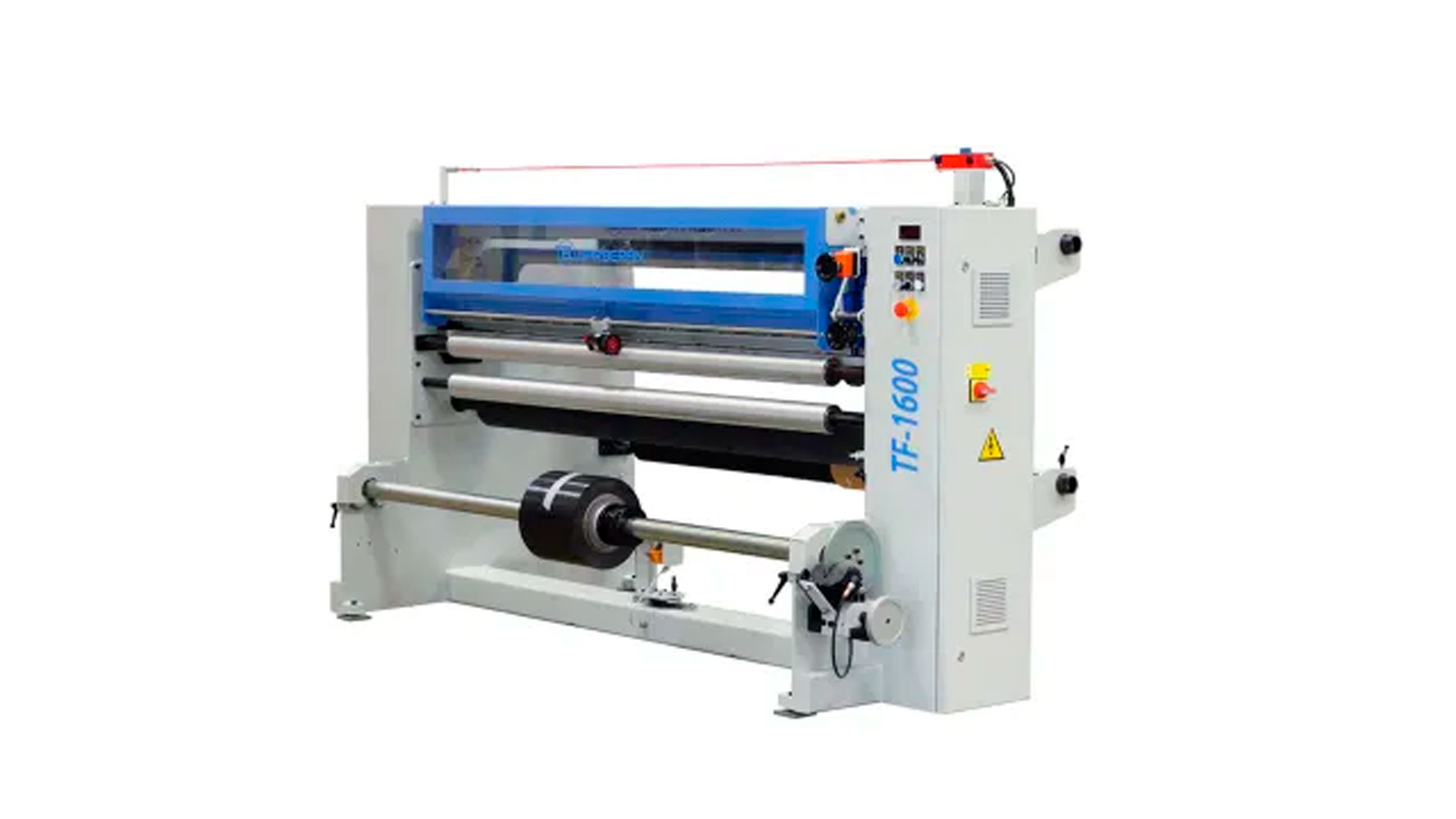

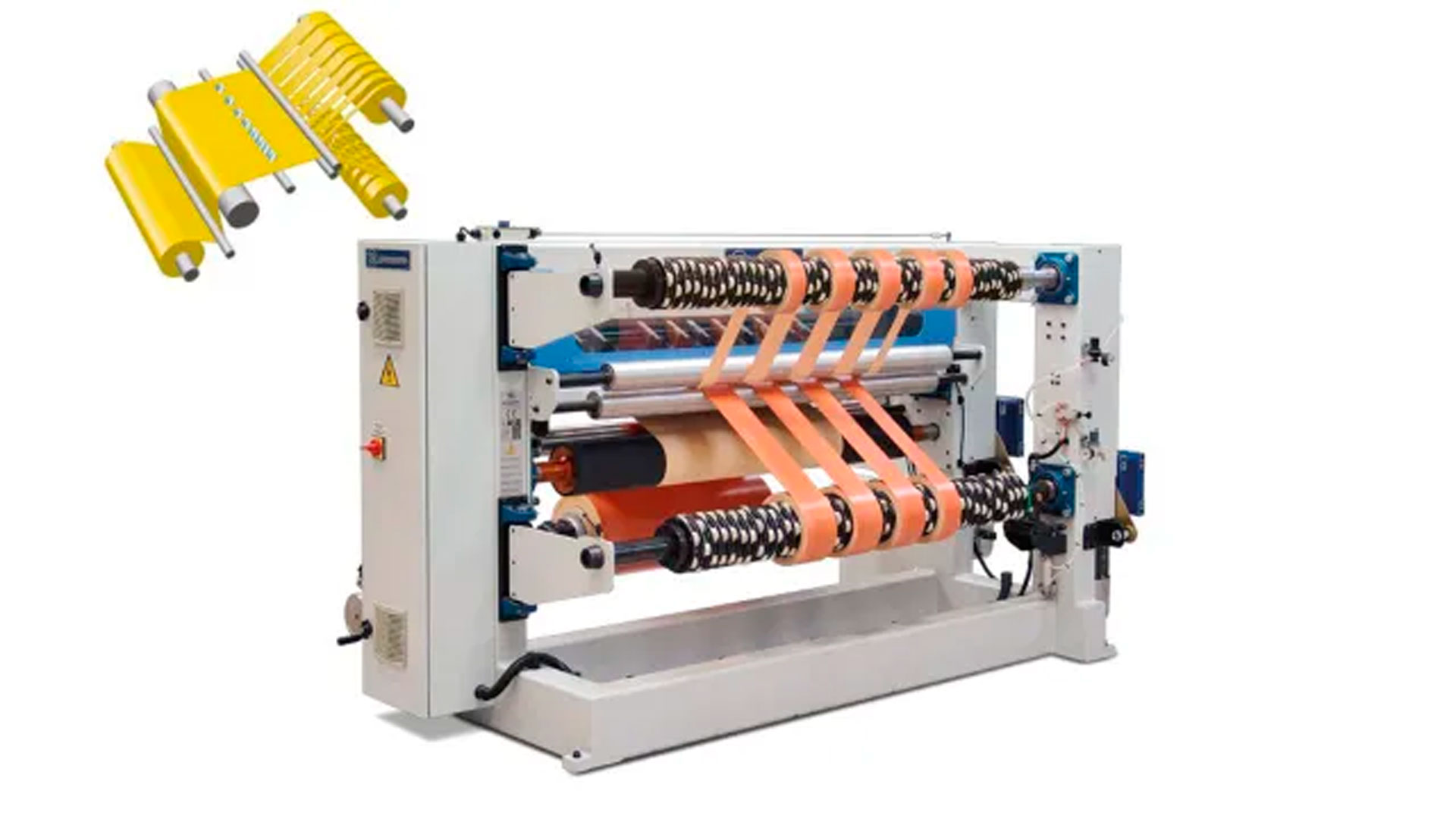

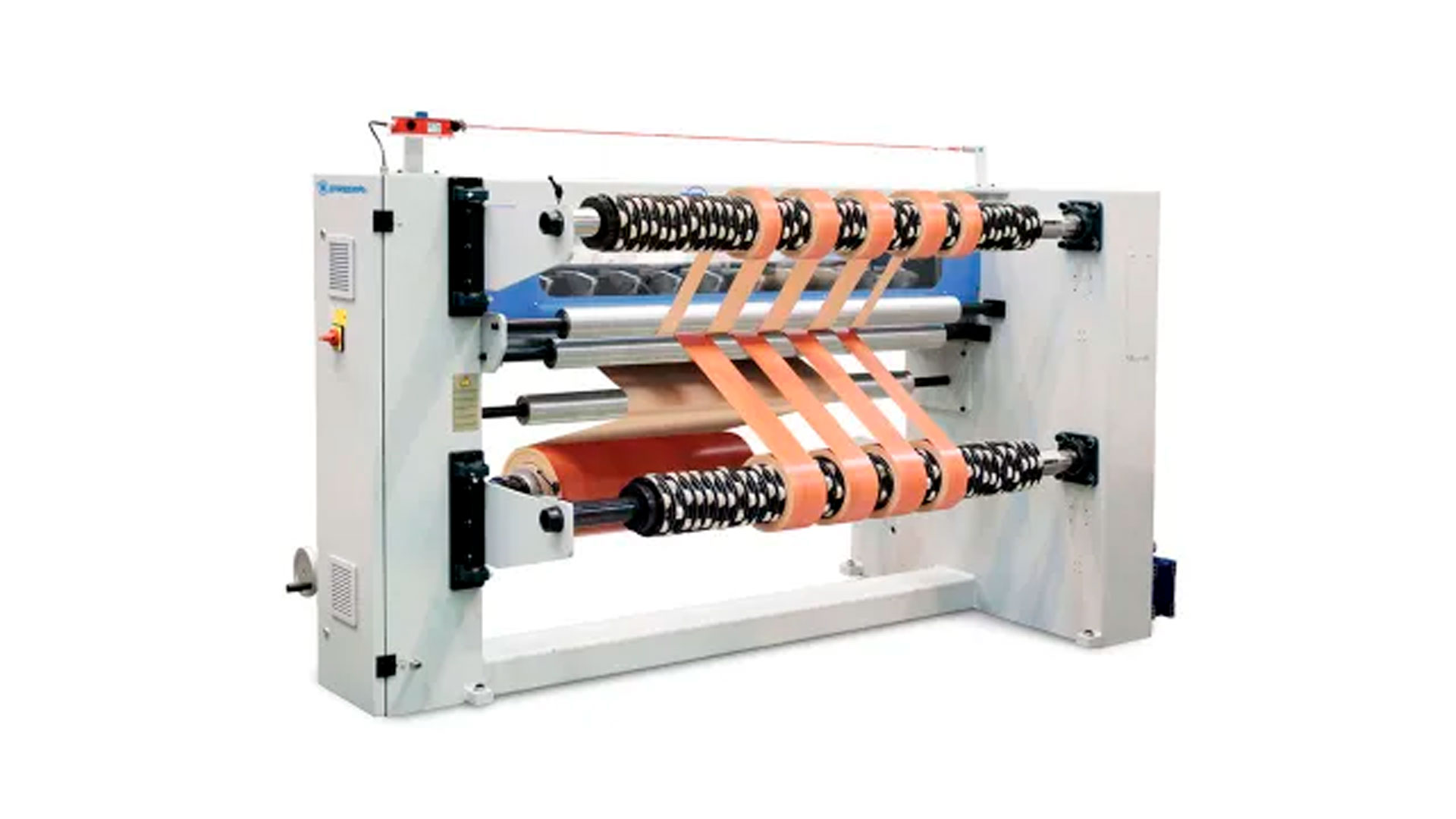

Станок для продольной резки рулонных материалов TF-1600

Испания

Модели серии

TF-1600

Максимальная ширина катушки 1 600
Максимальный диаметр катушки 600
Диаметр размоточного вала и конуса 60 - 76/152
Минимальная ширина реза 38

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Станок для продольной резки рулонных материалов TF-1600 — это мощная и технологичная установка, разработанная для роспуска (продольного раскроя) широких бобин из ПВХ или бумаги на полосы заданной ширины. Оборудование обеспечивает высокую производительность и точность реза, что делает его ключевым элементом для предприятий, нуждающихся в качественной подготовке рулонных материалов перед их дальнейшим использованием. Благодаря продуманной системе натяжения и центрирования, станок гарантирует стабильную работу даже с тонкими пленками.

Назначение и технологические задачи

Продольный роспуск широких рулонов (до 1 600 мм) ПВХ и бумаги на узкие ленты.
Подготовка качественного сырья для станков для окутывания погонажа и других производственных линий.
Перемотка разрезанного материала на отдельные шпули с контролируемым натяжением.
Удаление статического электричества с пленки в процессе резки (опционально).

Ключевые конструктивные особенности

Узел / Система	Описание работы
Размоточный узел	Включает боковые фиксирующие конусы для центрирования бобины, регулируемую тормозную систему и счетчик метража.
Система резки	Индивидуально настраиваемые ножи (до 30 шт.) позволяют формировать полосы минимальной шириной от 38 мм.
Узел намотки	Два вала с электронным контролем скорости и пневматическими зажимами обеспечивают плавную и плотную намотку материала на шпули.
Привод	Инверторное управление двигателями гарантирует стабильную скорость подачи (10-80 м/мин) и контроль натяжения на всех этапах.

Преимущества модели

Высокая скорость работы до 80 м/мин, обеспечивающая значительную производительность участка.
Точность намотки благодаря электронной системе контроля и саморегулирующимся зажимам, предотвращающим их быстрый износ.
Удобство эксплуатации: боковые опоры валов открываются для быстрой смены катушек.
Безопасность: электрошкаф оснащен необходимыми предохранительными устройствами и соответствует стандартам ЕС.

Модель TF-1600 — это надежное решение для оптимизации складских запасов и подготовки материалов.

Технические характеристики

Параметр	Значение
Максимальная ширина катушки	1 600 мм
Максимальный диаметр катушки	600 мм
Диаметр размоточного вала и конуса	60 - 76/152 мм
Минимальная ширина реза	38 мм
Минимальная/максимальная толщина	0,1 - 0,4 мм
Скорость подачи (инвертор)	10 - 80 м/мин
Мощность двигателей	2 x 1,5 кВт
Вес машины (приблиз.)	950 кг
Габаритные размеры (ШxДxВ)	2,75 x 1,2 x 1,35 м

Детальное описание узлов станка

Размотка и резка

Бобина фиксируется на размоточном валу с помощью конусов, обеспечивающих точное центрирование относительно режущего блока.
Узел размотки оснащен тормозной системой, которая поддерживает необходимое натяжение полотна для предотвращения провисания и складок.
Процесс деления осуществляется набором ножей (опционально до 30 шт.), каждый из которых настраивается индивидуально под требуемую ширину полосы.

Намотка и контроль

Два вала намотки работают синхронно, распределяя разрезанные полосы на отдельные шпули (диаметром 152 мм).
Электронная система контроля скорости намотки автоматически регулирует параметры, защищая пневматические зажимы и поддерживая постоянное натяжение.
Для снятия статического электричества и удаления обрезков предусмотрена опциональная деионизирующая планка с вакуумной системой Вентури.

Экономическая эффективность

Станок для продольной резки рулонных материалов TF-1600, купить который выгодно для любого крупного производства, позволяет существенно снизить затраты на закупку готовых узких рулонов. Возможность самостоятельного роспуска широких бобин дает гибкость в управлении запасами и снижает себестоимость конечного продукта. Высокая скорость работы и автоматизированные системы контроля минимизируют брак и простои, обеспечивая быструю окупаемость инвестиций.
