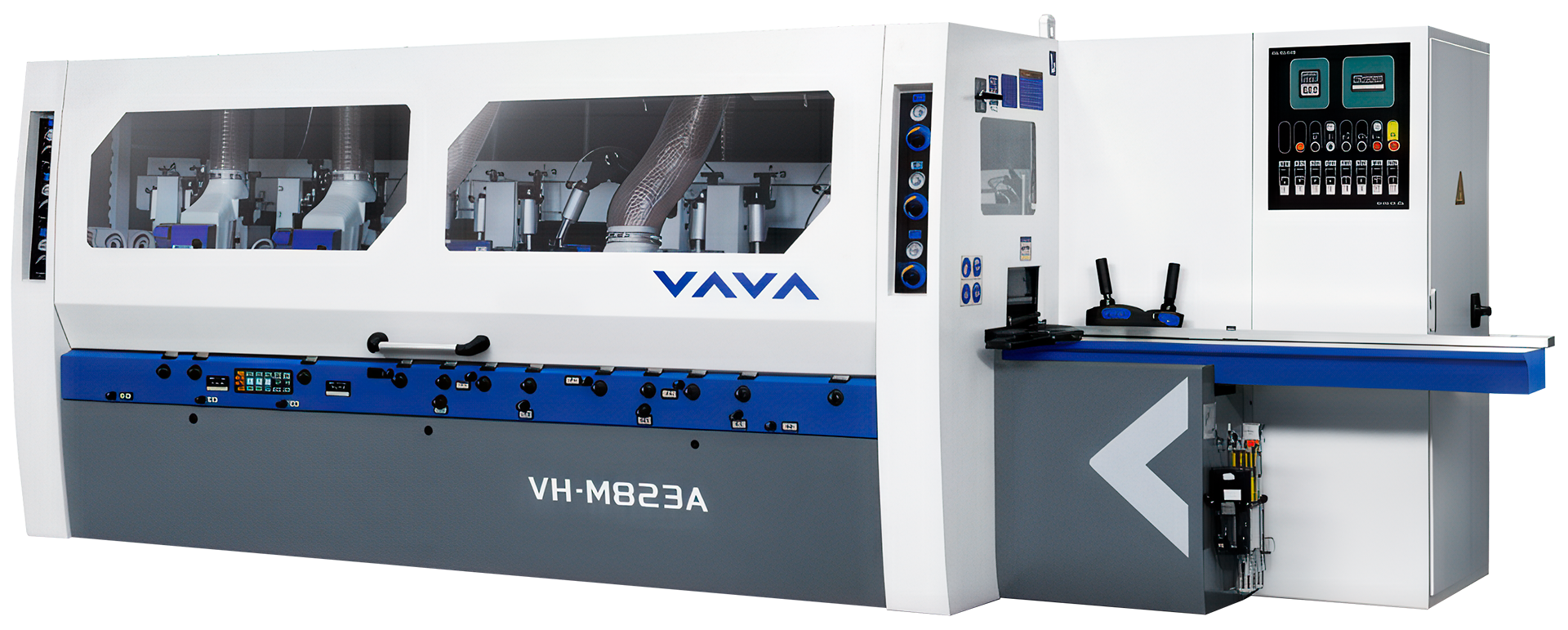

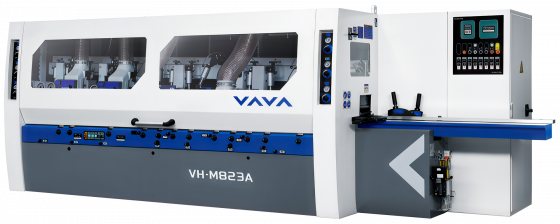

Четырехсторонний станок V-HOLD VH MB823A

Четырехсторонний станок V-HOLD VH MB823A — это 8-шпиндельное деревообрабатывающее оборудование, созданное для предприятий, которым необходима максимальная производительность и возможность обработки заготовок повышенной сложности за один проход. Этот 4 сторонний станок отличается от менее крупных моделей линейки V-Hold (например, MB623A, MB626A) увеличенным количеством шпинделей, что позволяет выполнять более сложные профили, включая дополнительные фаски, кромки и декоративные элементы без повторной установки заготовки. Благодаря усиленной конструкции, мощным двигателям и увеличенному весу (6 300 кг), станок обеспечивает высочайшую жёсткость и стабильность даже при обработке твёрдых пород дерева и крупногабаритных деталей.

Назначение и области применения

• Увеличенное количество шпинделей (8 вместо 6 у других моделей) позволяет выполнять более сложные профили, включая двойные фаски, комбинированные кромки и декоративные элементы — всё за один проход.
• Производство строительного бруса, имитации бруса, блок-хауса и вагонки повышенной сложности.
• Изготовление плинтусов, наличников, мебельных щитов и декоративных элементов с дополнительными фрезеровками.
• Применение на крупных деревообрабатывающих предприятиях, где требуется высокая производительность и минимальное время на перенастройку.
• Использование в составе автоматизированных линий благодаря повышенной мощности и надёжности конструкции.

Ключевые функциональные возможности

Технологические особенности модели

• Цельнолитая чугунная станина: выполнена из марки HT300, прошла специальную термообработку — гарантирует максимальную устойчивость к вибрациям и деформациям.
• Мощные шпиндели: все шпиндели оснащены двигателями повышенной мощности (до 11 кВт), что позволяет эффективно работать с плотными породами дерева и глубокими проходами.
• Повышенная жёсткость: увеличенный вес станка (6 300 кг) и усиленная конструкция обеспечивают стабильность при обработке сложных профилей.
• Универсальность: возможность работы с заготовками шириной до 230 мм и толщиной до 160 мм делает станок одним из самых производительных в своём классе.

Четырехсторонний станок V-HOLD VH MB 823 A — это выбор для предприятий, которым нужна максимальная мощность, надёжность и функциональность. Его конструкция позволяет работать в условиях серийного производства с минимальными простоем и обслуживанием.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина из марки HT300, прошедшая специальную термообработку для снятия внутренних напряжений.
• Обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при длительной работе на высоких скоростях подачи.

Шпиндели

• Восемь прецизионных шпинделей с посадочным диаметром 40 мм и частотой вращения до 6 200 об/мин.
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и чистое пиление.
• Настройка всех шпинделей осуществляется с передней панели без вскрытия защитных кожухов.

Подающий стол

• Длина подающего стола — 2 000 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали выполняется механическими рычагами — точная и надёжная настройка.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

Механизм подачи коротких заготовок

• Система позволяет эффективно работать с заготовками длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, обрезиненные выходные — бережную подачу без повреждения поверхности.
• Поднимающийся подающий ролик стабилизирует заготовку на входе в зону обработки.
• Пневматические прижимные планки создают оптимальное усилие прижима, исключающее проскальзывание.

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Вариатор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне 6–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

Быстрая настройка

• Все шпиндели настраиваются с передней панели станка без необходимости открывать защитные кожухи — это значительно сокращает время наладки и повышает безопасность.
• Механическая цифровая шкала позволяет точно выставлять положение прижимных пластин и высоту шпинделей.
• Эргономичное расположение органов управления обеспечивает удобный доступ оператору во время работы.

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.
• Бесступенчатая регулировка усилия прижима пневматических роликов расположена на правой стороне защитного кожуха станка.

Главные преимущества 4 стороннего станка V-HOLD

1. Функциональность: 8 шпинделей позволяют выполнять сложные профили за один проход.
2. Производительность: Высокая скорость подачи и мощные двигатели обеспечивают большой объём выпускаемой продукции.
3. Жёсткость: Усиленная конструкция и увеличенный вес станка исключают вибрации при обработке.
4. Надёжность: Комплектующие от мировых лидеров: Siemens, Schneider, SKF, Kawasaki.
5. Универсальность: Подходит для широкого спектра профилей и типов древесины.

Экономическая эффективность

Купить четырехсторонний станок V-HOLD VH MB823A — значит получить мощное и производительное оборудование, способное быстро окупиться за счёт высокой скорости, минимальных простоев и отличного качества продукции.

Комплектация

• Четырехсторонний станок MB823A в сборке
• Цельнолитая чугунная станина
• 8 прецизионных шпинделей с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
