Четырехсторонний станок V-HOLD VH MB521A

Четырехсторонний станок V-Hold VH MВ521А — это 5-шпиндельный станок, созданный для предприятий, которым требуется повышенная производительность и расширенная зона обработки по сравнению с базовой моделью MB516А. Этот 4 сторонний станок идеально подходит для изготовления широкого спектра погонажной продукции — от калиброванной доски до сложных профилей: вагонки, имитации бруса, блок-хауса, плинтусов и наличников. В отличие от MB516А, модель MВ521А обладает увеличенной рабочей шириной (до 210 мм вместо 160 мм) и более мощными шпинделями, что позволяет выпускать более широкие и массивные изделия без потери качества и точности.

Назначение и области применения

• Производство широких профилей таких как широкие плинтусы, массивные наличники и декоративные рейки.
• Изготовление строительного бруса и имитации бруса сечением до 140×210 мм — с повышенной точностью и стабильностью.
• Калибровка и финишная обработка заготовок толщиной до 140 мм — с минимальными допусками и высокой скоростью.
• Применение на малых и средних предприятиях, где требуется переход от компактного оборудования к более производительному решению без увеличения габаритов цеха.

Основные технические параметры

Технологические преимущества модели

• Расширенная зона обработки: Рабочая ширина до 210 мм позволяет выпускать продукцию, недоступную для станков серии MB516А.
• Повышенная мощность шпинделей: Верхний и второй нижний шпиндели — по 7,5 кВт, что обеспечивает стабильное резание даже при обработке плотных пород дерева.
• Цельнолитая чугунная станина: Изготовлена из HT300 с термообработкой — гасит вибрации и гарантирует жёсткость при длительной работе на высоких скоростях.
• Точная цифровая настройка: Механическая шкала позволяет оператору быстро и точно выставлять параметры прижимных пластин без инструментов.
• Усиленная система подачи: Рифлёные входные и обрезиненные выходные ролики, пневматические прижимы и усиленный редуктор Kawasaki обеспечивают плавную и надёжную подачу даже коротких заготовок (от 200 мм).

Четырехсторонний станок V-Hold VH MВ521А — это оптимальный выбор для предприятий, которым нужен шаг вперёд по сравнению с предыдущими экземплярами станков подобного типа. Он сочетает в себе компактность, повышенную производительность и расширенные технические возможности, позволяя выпускать более широкий ассортимент продукции с минимальными затратами на переналадку.

Технические характеристики станка

Подробное описание ключевых узлов станка

Станина

• Цельнолитая конструкция из чугуна марки HT300, прошедшая термообработку для снятия внутренних напряжений.
• Обеспечивает исключительную жёсткость и полное отсутствие вибраций даже при работе на предельных скоростях и нагрузках.

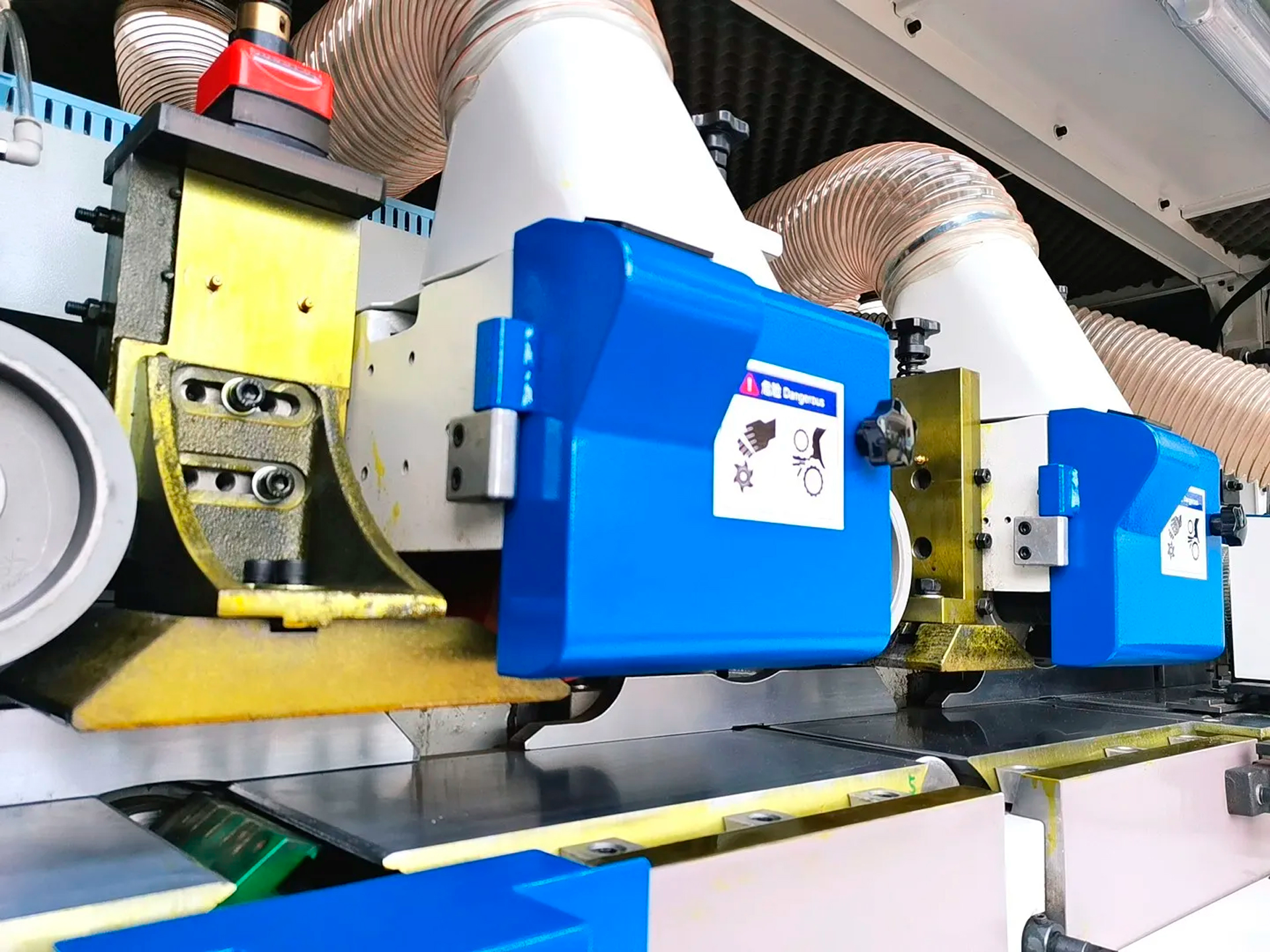

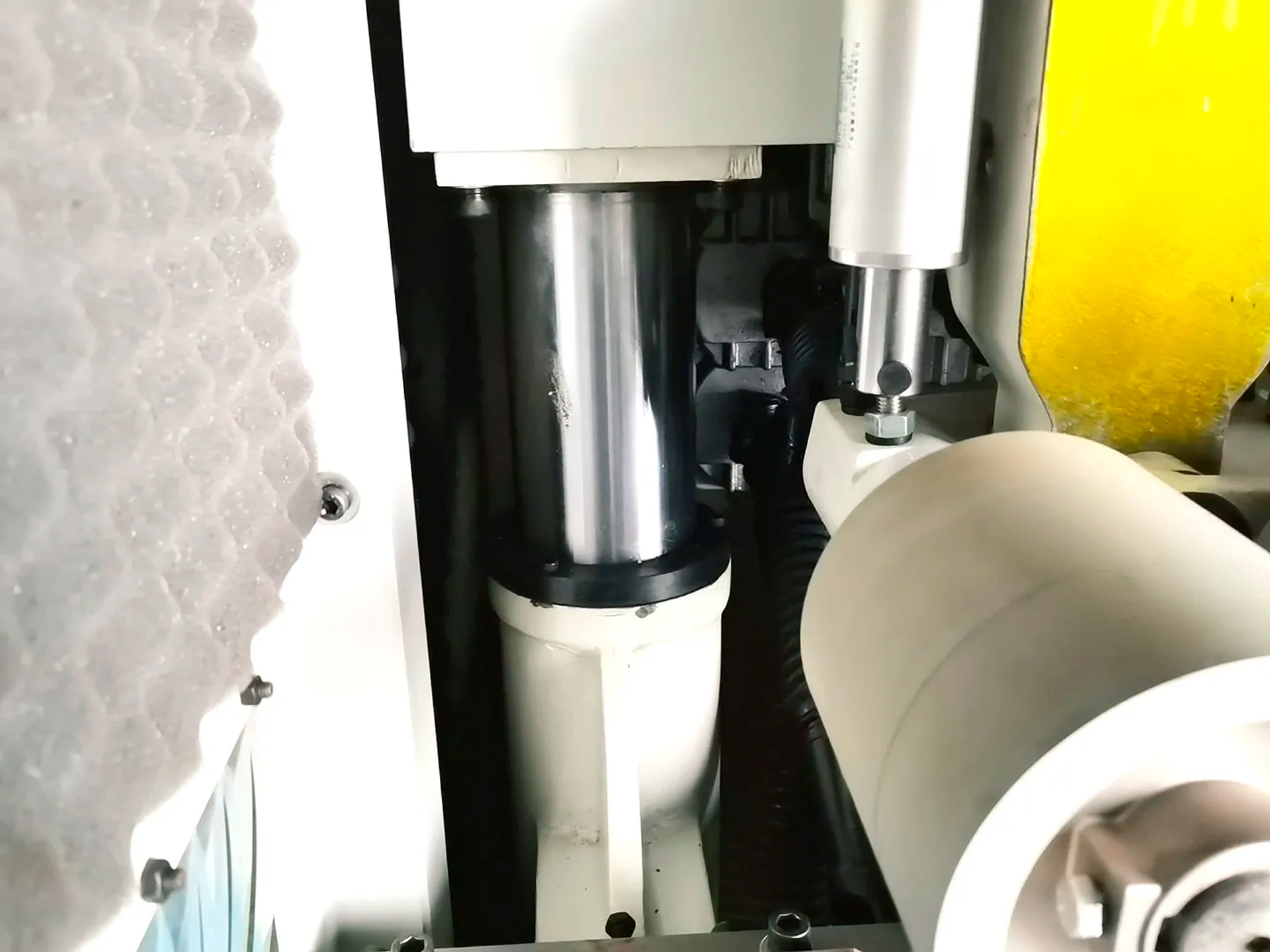

Шпиндели

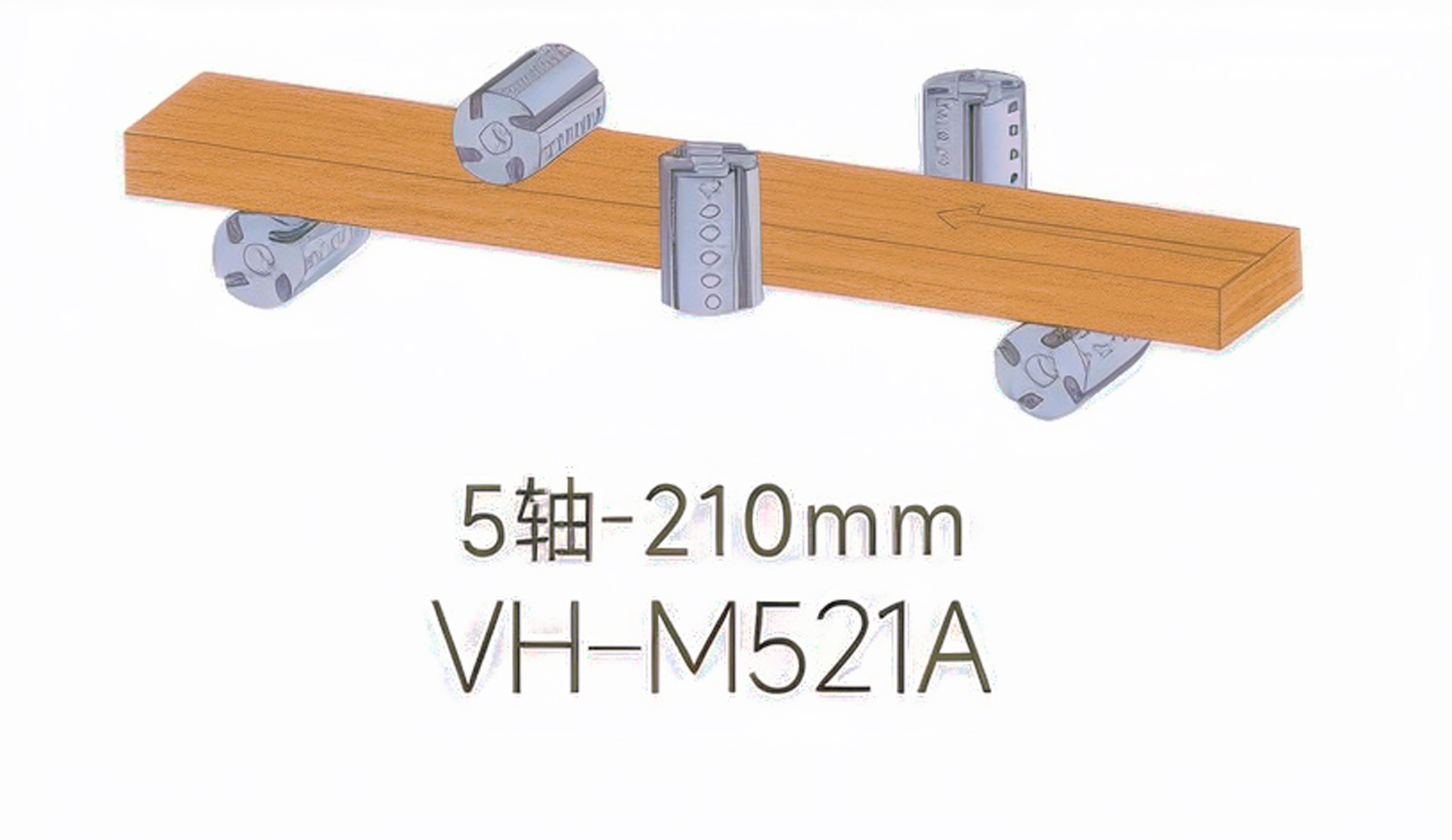

• 5 высокоточных шпинделей с посадочным диаметром 40 мм, частотой вращения до 6 200 об/мин.
• Комплектуются подшипниками SKF — обеспечивают длительный срок службы, минимальный люфт и идеальное качество поверхности.
• Стандартная частота вращения — 6 000 об/мин, с возможностью регулировки под задачу.

Подающий стол

• Длина — 1 800 мм, изготовлен из легированной стали повышенной износостойкости.
• Регулировка по высоте и горизонтали осуществляется с помощью механических рычагов — просто, точно и надёжно.
• Центральная система смазки автоматически распределяет смазку по всей длине, снижая трение и увеличивая ресурс.

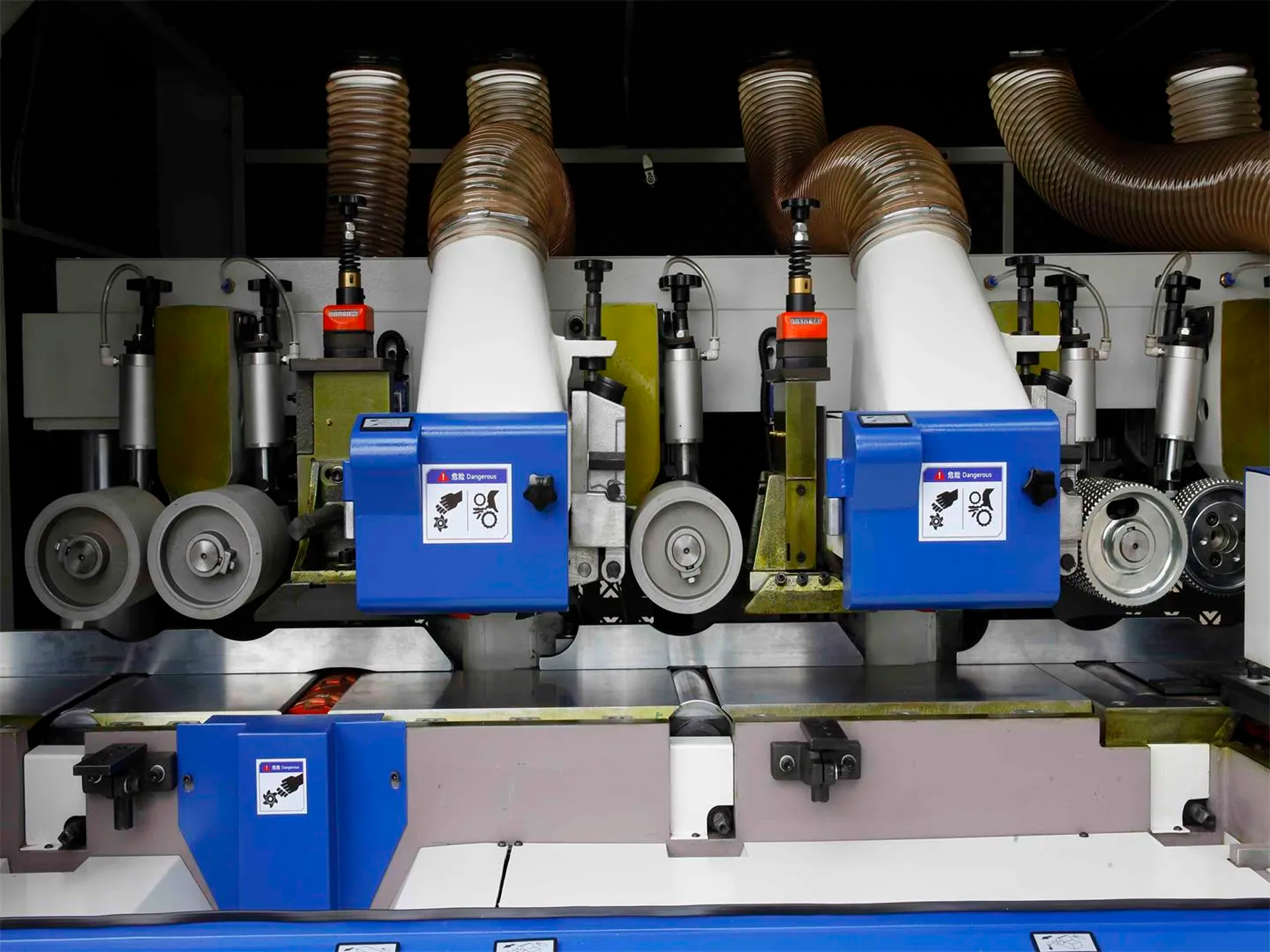

Механизм подачи коротких заготовок

• Позволяет эффективно обрабатывать детали длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, а обрезиненные выходные — бережную подачу без повреждений.
• Дополнительный поднимающийся ролик стабилизирует заготовку на входе в зону резания.
• Пневматические прижимные планки адаптируют усилие под плотность древесины, исключая смещение материала.

Система подачи

• Усиленный безлюфтовый редуктор и карданные валы передают крутящий момент без потерь.
• Вариатор от Kawasaki (Япония) обеспечивает плавную регулировку скорости подачи в диапазоне 8–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки под любой тип древесины.

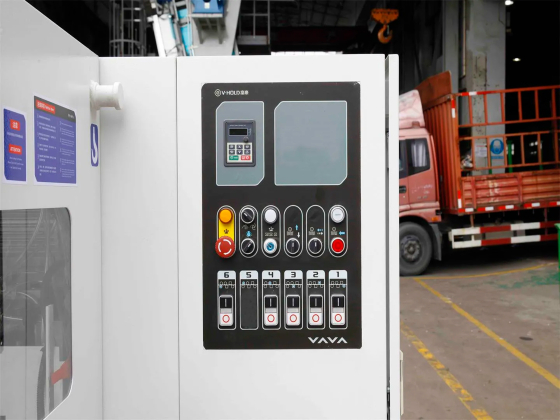

Пульт управления

• Основной пульт оснащён кнопкой аварийной остановки, переключателями реверса и подъёма траверсы.
• Дополнительный пульт на передней панели упрощает наладку и контроль параметров в режиме реального времени.
• Эргономичное расположение органов управления снижает утомляемость оператора.

Быстрая настройка

• Все шпиндели регулируются с передней панели станка без необходимости снимать защитные кожухи — экономия времени при смене профиля.
• Механическая цифровая шкала позволяет точно настраивать прижимные пластины с точностью до долей миллиметра.
• Устройства управления соответствуют современным стандартам эргономики и безопасности — интуитивно понятны даже новому оператору.

Преимущества конструкции

• Повышенная производительность: Благодаря расширенной зоне обработки и мощным шпинделям, станок выпускает больше продукции за смену по сравнению с предыдущими подобными моделями серии MB.
• Универсальность: Может работать как с узкими, так и с широкими заготовками, заменяя собой несколько узкоспециализированных станков.
• Надёжность: Комплектующие от мировых брендов (Siemens, Schneider, SKF, Kawasaki) гарантируют стабильную работу и долгий срок службы.
• Экономия на переналадке: Быстрая настройка и стабильная геометрия позволяют быстро переходить с одного профиля на другой с минимальными потерями.

Главные достоинства 4 стороннего станка V-Hold

1. Расширенные возможности: Ширина обработки до 210 мм открывает доступ к новым сегментам рынка — широкие плинтусы, наличники, декоративные элементы.
2. Высокая мощность: Суммарная мощность шпинделей — 32 кВт — обеспечивает стабильную работу с твёрдыми породами и глубоким резанием.
3. Точность и повторяемость: Прецизионные шпиндели и жёсткая станина гарантируют стабильность размеров с допусками до 0,01 мм.
4. Адаптация под рост производства: Идеальный выбор для предприятий, переросших возможности MB516А и нуждающихся в более производительном оборудовании.
5. Компактность и эффективность: Несмотря на повышенные характеристики, габариты станка позволяют разместить его в цехах ограниченной площади.

Экономическая выгода

Приобретение четырехстороннего станка V-Hold VH MВ521А — это стратегическое решение для предприятий, планирующих расширение ассортимента и увеличение объёмов производства. Благодаря повышенной производительности и расширенным возможностям, станок быстро окупается за счёт роста выручки и снижения удельной себестоимости продукции.

Базовая комплектация

• Четырехсторонний станок MВ521А в сборе
• Цельнолитая чугунная станина с термообработкой
• 5 высокоточных шпинделей с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Центральная система смазки подающего стола
• Электронные компоненты от Siemens и Schneider
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
