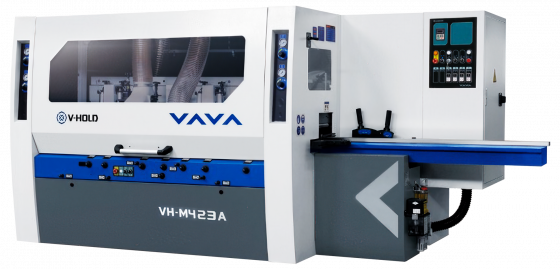

Четырехсторонний станок V-HOLD VH MB423А

Назначение и области применения

• Производство строительного бруса, имитации бруса, блок-хауса и других профилированных изделий.
• Точная калибровка пиломатериалов по ширине и толщине с минимальными допусками.
• Изготовление элементов интерьерной и внешней отделки: вагонка, плинтус, наличники, декоративные рейки.
• Применение на малых и средних деревообрабатывающих предприятиях, в мебельном и строительном производстве.

Основные технические параметры

Технологические преимущества модели

• Цельнолитая станина: Изготовлена из чугуна HT300 с последующей термообработкой — гасит вибрации и гарантирует жёсткость даже при длительной работе на высоких скоростях.
• Точная механическая настройка: Цифровая шкала позволяет оператору быстро и точно выставлять положение прижимных пластин без использования дополнительных инструментов.
• Усиленная система подачи: Рифлёные входные и обрезиненные выходные ролики, пневматические прижимы и редуктор Kawasaki обеспечивают плавную и надёжную подачу даже коротких заготовок (от 200 мм).
• Прецизионные шпиндели: Оснащены подшипниками SKF — обеспечивают длительный срок службы, минимальный люфт и идеальное качество поверхности.
• Дополнительный поднимающийся ролик: Стабилизирует заготовку на входе в зону резания, обеспечивая плавность подачи и исключая срывы.

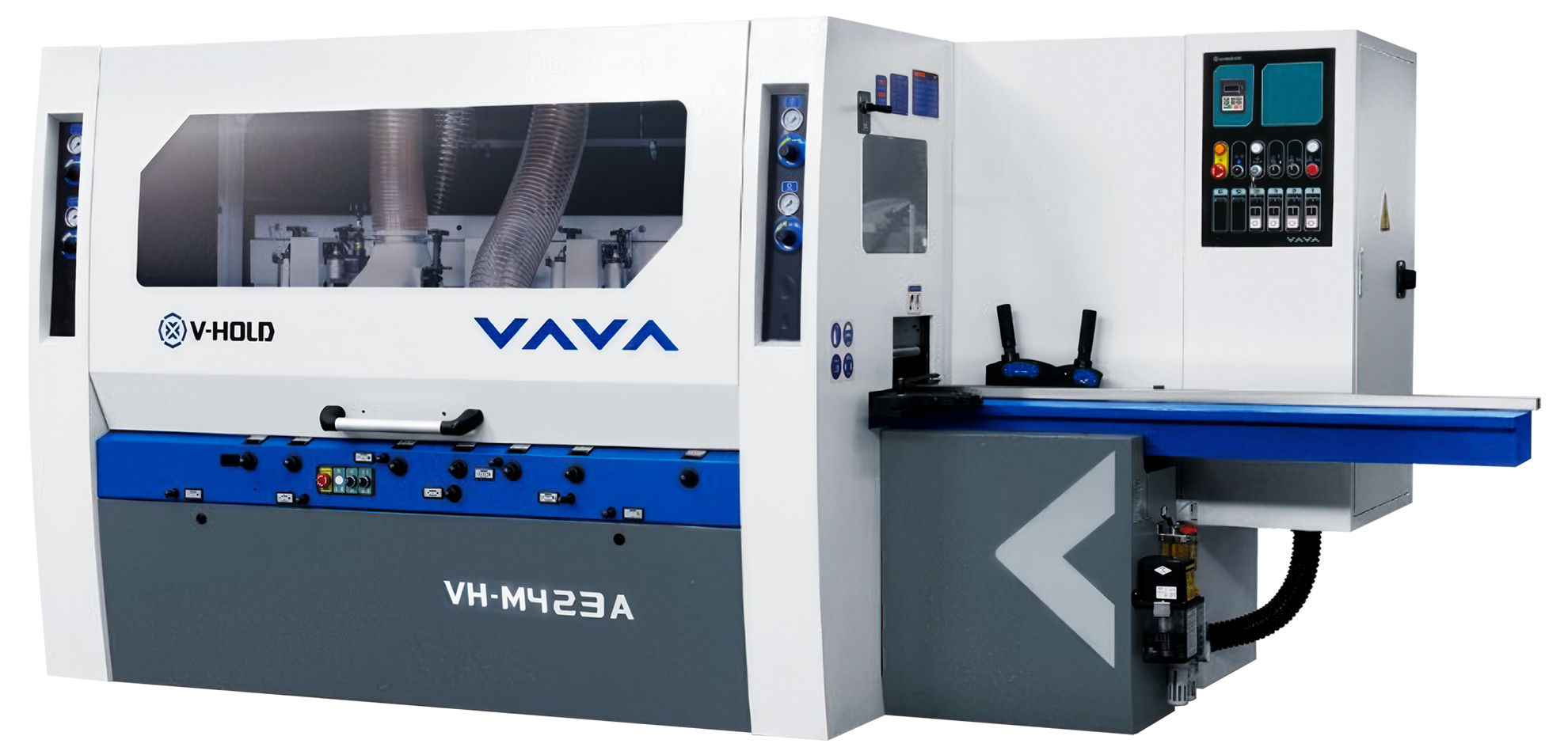

Четырехсторонний станок V-Hold VH MВ423А — это оптимальное решение для предприятий, которым требуется надёжное и точное оборудование без избыточной мощности. Его компактные габариты и высокая производительность позволяют эффективно использовать площадь цеха, а продуманная конструкция — минимизировать простои и затраты на обслуживание.

Технические характеристики станка

Подробное описание ключевых узлов станка

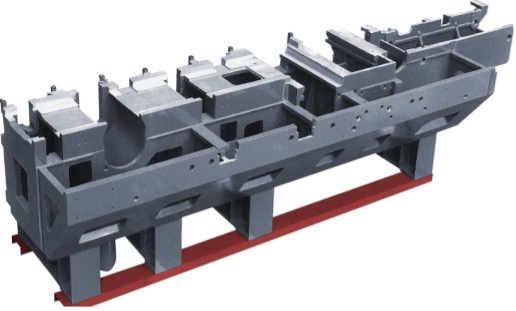

Станина

• Цельнолитая конструкция из чугуна марки HT300, прошедшая термообработку для снятия внутренних напряжений.
• Обеспечивает исключительную жёсткость и полное отсутствие вибраций даже при работе на предельных скоростях и нагрузках.

Шпиндели

• 4 высокоточных шпинделя с посадочным диаметром 40 мм, частотой вращения до 6 500 об/мин.
• Комплектуются подшипниками SKF — обеспечивают длительный срок службы, минимальный люфт и идеальное качество поверхности.
• Стандартная частота вращения — 6 000 об/мин, с возможностью регулировки под задачу.

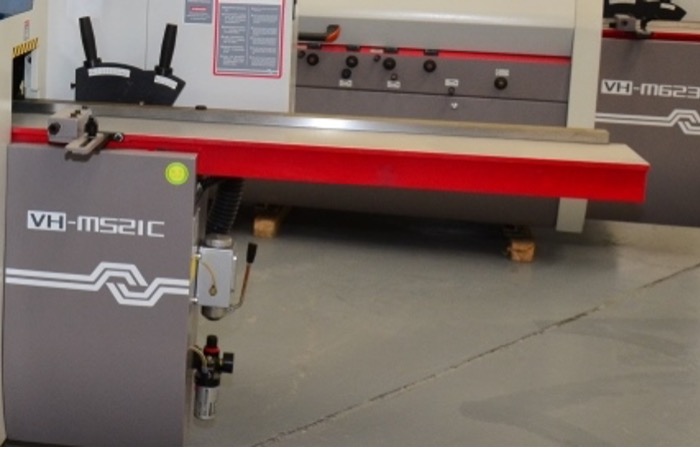

Подающий стол

• Длина — 1 970 мм, изготовлен из легированной стали повышенной износостойкости.
• Регулировка по высоте и горизонтали осуществляется с помощью механических рычагов — просто, точно и надёжно.
• Центральная система смазки автоматически распределяет смазку по всей длине, снижая трение и увеличивая ресурс.

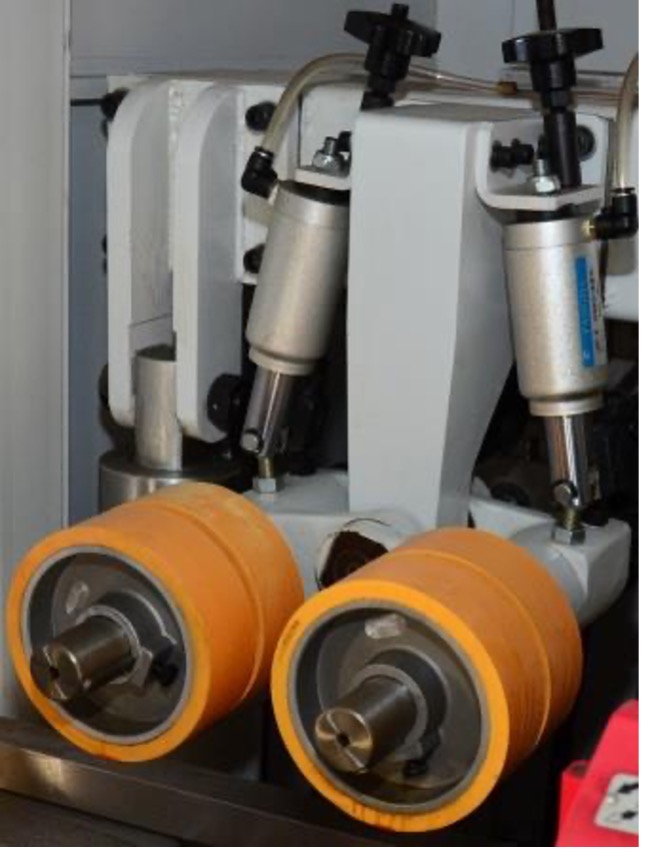

Механизм подачи коротких заготовок

• Позволяет эффективно обрабатывать детали длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, а обрезиненные выходные — бережную подачу без повреждений.
• Дополнительный поднимающийся ролик стабилизирует заготовку на входе в зону резания.
• Пневматические прижимные планки адаптируют усилие под плотность древесины, исключая смещение материала.

Система подачи

• Усиленный безлюфтовый редуктор и карданные валы передают крутящий момент без потерь.
• Вариатор от Kawasaki (Япония) обеспечивает плавную регулировку скорости подачи в диапазоне 6–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки под любой тип древесины.

Пульт управления

• Основной пульт оснащён кнопкой аварийной остановки, переключателями реверса и подъёма траверсы.
• Дополнительный пульт на передней панели упрощает наладку и контроль параметров в режиме реального времени.
• Эргономичное расположение органов управления снижает утомляемость оператора.

Быстрая настройка

• Все шпиндели регулируются с передней панели станка без необходимости снимать защитные кожухи — экономия времени при смене профиля.
• Механическая цифровая шкала позволяет точно настраивать прижимные пластины с точностью до долей миллиметра.
• Устройства управления соответствуют современным стандартам эргономики и безопасности — интуитивно понятны даже новому оператору.

Преимущества конструкции

• Компактность: Небольшие габариты позволяют разместить станок даже в ограниченном пространстве цеха.
• Экономичность: Оптимальное соотношение мощности и энергопотребления снижает эксплуатационные расходы.
• Надёжность: Комплектующие от мировых брендов (Siemens, Schneider, SKF, Kawasaki) гарантируют стабильную работу и долгий срок службы.
• Универсальность: Подходит для широкого спектра задач — от калибровки до сложного профилирования.

Главные достоинства 4 стороннего станка V-Hold

1. Оптимальная производительность: Четыре шпинделя и скорость подачи до 36 м/мин обеспечивают высокую пропускную способность.
2. Высокая точность: Прецизионные шпиндели и жёсткая станина гарантируют стабильность размеров с допусками до 0,01 мм.
3. Простота в эксплуатации: Интуитивно понятное управление и быстрая настройка позволяют сократить время на обучение персонала.
4. Надёжность конструкции: Цельнолитая станина и усиленный редуктор обеспечивают устойчивость даже при максимальной нагрузке.
5. Экономия ресурсов: Централизованная система смазки и качественные комплектующие снижают затраты на обслуживание.

Экономическая выгода

Приобретение четырехстороннего станка V-Hold VH MВ423А — это разумное вложение для предприятий, ориентированных на стабильное и рентабельное производство. Благодаря надёжности, точности и низким эксплуатационным расходам, станок быстро окупается и обеспечивает стабильный поток качественной продукции.

Базовая комплектация

• Четырехсторонний станок MВ423А в сборе
• Цельнолитая чугунная станина с термообработкой
• 4 высокоточных шпинделя с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Центральная система смазки подающего стола
• Электронные компоненты от Siemens и Schneider
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
